| Marchio: | bimetal SAE-797 SAE 48 SAE-799 bushings |
| Numero di modello: | Cuscinetti a strisciamento bimetallici senza piombo JF800 JF720 JF700 |
| MOQ: | 800 pezzo/pezzi (Min. Order) |
| prezzo: | $0.20 - $2.00 / Pieces ,Negotiable |
| Condizioni di pagamento: | TT IN ANTICIPO WESTERN UNION |
| Capacità di approvvigionamento: | boccola bimetallica fondente, Cina, produttori, fornitori, fabbrica, auto all'ingrosso e metrico che |

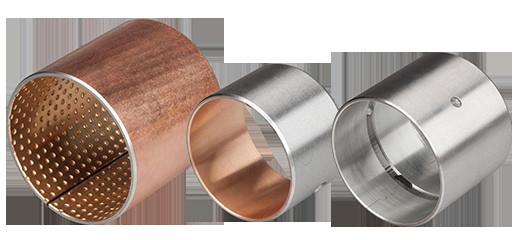

I cuscinetti a cuscinetto bimetallici con rivestimento di stagno normale realizzati in lega CuPb10Sn10 si riferiscono a un tipo di cuscinetto a cuscinetto costruito con un materiale bimetallico, in particolare la lega CuPb10Sn10.Questa lega è composta da rame (Cu), piombo (Pb) e stagno (Sn) in proporzioni specifiche, con un tenore di piombo del 10% e di stagno del 10%.Il rivestimento di stagno sulla superficie di questi cespugli da cuscinetto fornisce ulteriore resistenza alla corrosione e all'usura, migliorando la loro durata e longevità.
La lega CuPb10Sn10 è spesso scelta per le applicazioni di cuscinetti a causa della sua eccellente lavorabilità, resistenza all'usura e proprietà autolubrificanti.con una larghezza massima di 20 mm o più, ma non superiore a 30 mm,, consente al cespuglio portante di sopportare carichi elevati e di fornire prestazioni stabili in condizioni operative difficili.
Il rivestimento di stagno sulla superficie in lega CuPb10Sn10 non solo aumenta la resistenza alla corrosione, ma funge anche da strato protettivo, riducendo le probabilità di danni da detriti, umidità o altri contaminanti.Ciò rende i cespugli da cuscinetto adatti all'uso in una vasta gamma di applicazioni industriali, tra cui automotive, macchinari e attrezzature pesanti.
In sintesi, i cuscinetti per cuscinetti bimetali in lega CuPb10Sn10 sono componenti affidabili e durevoli che offrono un'eccellente resistenza all'usura e alla corrosione.con una lunghezza massima non superiore a 50 mm,.
| Codice della lega JF800 e corrispondente codice internazionale | |||
| Codice del prodotto | Codice di lega | Durezza delle leghe | Corrispondente codice internazionale |
| JF800 | CuPb10Sn10 | 69-90 HB | DIN-CuPb10Sn, SAE-797, JIS-LBC3, -SY, GLYCO-66, Federal MOGUL-HF2, DAIDO-L10, ACL-F100 |
MaterialeAcciaio+CuPb10Sn10, Acciaio+CuPb24Sn4, Acciaio+CuPb24Sn, Acciaio+CuPb30 Acciaio+CuPb10Sn10+Grafite.Puoi ordinare online per una spedizione rapida e immediata. Chiamici o inviaci un'e-mail sulle buscaglie per aiutare con la selezione del prodotto o per trovare le buscaglie non elencate sul nostro sito web.Catalogo dei cuscinetti (catalogo dei cuscinetti semplici) Acciaio avvolto in bimetallo con serie di bronzo Catalogo dei cuscinetti - Metrico [disponibile anche in tipo flange]
BIMETALE BUSHING BEINGS VSB-800.pdf BIMETAL acciaio bronzo manica BUSHES MANUFACTURER.pd...
Produttori ed esportatori di cuscinetti e buste in metallo fuso bimetallici, trimetallici e solidi, cuscinetti bimetallici_SAE 797, SAE 799, SAE 783, SAE 48, SAE 49,Produttori di bucce a manica bimetalliche su misura, fornitore di cuscinetti in acciaio bronzo e cuscinetti autolubrificanti e di altri cuscinetti autolubrificanti, specializzato in soluzioni per cuscinetti a piatto.www.bronzegleitlager.com è il principale fornitore di cuscinetti bimetallici e cuscinetti scorrevoli
Sito web online di ricerca di fornitori per professionisti degli approvvigionamenti, ingegneri, gestori di impianti e aziende...
Acciaio con supporto di piombo bronzo:
DIN CuPb10Sn, SAE797, UNS C93700, federale Mogul / Talho HF2, Glacler SY, SAE792
CuPb24Sn4, SAE799, DAIDO L23,JIS-LBC6, GLYCO-68, ACL-F250, SAE794
Leggia di rame-piombo con supporto in acciaio: CuPb24Sn SAE-49, ACL-F780 CuPb30, SAE-48, JIS-KJ3.
JF800 Cuscinetti in acciaio-bronzo di Bimetallic Bearing con fori per olio Cina La fonte per Pompie e cuscinetti di cuscinetti in vendita online Bimtel Cuscinetto: BM JF600 JF650 JF700 JF720 Descrizione
La superficie rivestita in lega può essere lavorata con scanalature, fori, rientrate, ecc. in base alle diverse applicazioni.È adatto a carichi elevati, oscillazione e movimento di rotazione a bassa velocità.
La capacità di carico può essere migliorata da fori di olio, scanalature, ecc., a seconda delle condizioni di lubrificazione.un cuscinetto a secco può essere utilizzato anche in condizioni di lubrificazione.
Legamenti bimetalliciè l'acciaio come matrice, il rame sinterizzato in superficie, la lega di stagno, i cuscinetti laminati, i materiali in lega standard sono:CuPb10Sn10, CuSn6Zn6Pb3, CuPb24Sn4, CuPn30, AlSn20Cu.
Dato che la piastra di base è realizzata in acciaio a basso tenore di carbonio, la precisione di lavorazione del diametro esterno della manica dell'albero è garantita.non è necessario fissare la vite dopo che il prodotto è stato caricato nel foro del sedile- l'adeguamento delle interferenze può essere utilizzato per prevenire la comparsa di cerchi esterni.
Il cambiamento della composizione chimica della lega sulla superficie interna può soddisfare i requisiti di una pressione di cuscinetto diversa, di una temperatura di servizio diversa e di una velocità di scorrimento diversa.La scanalatura di olio con struttura diversa è progettata per la superficie di attrito nella produzione, e la cavità dell'olio può soddisfare le esigenze di diversi modi di olio e prevenire il fenomeno del morso dell'asse.
| PARTE N.O. | DATI TECNICI | |||||||||
| VIIPLUS | Diametro nominale | Spessore della parete s3 | Larghezza | L'albero-φ Dj,h8 | alloggi φ DH, H7 |
Bush-φ Di,a Ass. in alloggiamento H7 | CD di autorizzazione | Fuoco di olio φ | ||
| Di | Facciamo | - Max. - Cosa? Min. |
B | - Max. - Cosa? Min. |
- Max. - Cosa? Min. |
- Max. - Cosa? Min. |
- Max. - Cosa? Min. |
Dl | ||
| PM2015SY | 20 | 23 | 1.490 1.430 |
15 | 20.000 19.967 |
23.021 23.000 |
+ 0.161 + 0.020 |
0.194 0.020 |
4 | |
| PM2025SY | 20 | 23 | 25 | |||||||
| PM2030SY | 20 | 23 | 30 | |||||||
| PM2215SY | 22 | 25 | 15 | 22.000 21.967 |
25.021 25.000 |
6 | ||||
| PM2220SY | 22 | 25 | 20 | |||||||
| PM2225SY | 22 | 25 | 25 | |||||||
| PM2230SY | 22 | 25 | 30 | |||||||
| PM2515SY | 25 | 28 | 15 | 25.000 24.967 |
28.021 28.000 |
|||||
| PM2520SY | 25 | 28 | 20 | |||||||
| PM2525SY | 25 | 28 | 25 | |||||||
| PM2530SY | 25 | 28 | 30 | |||||||
| PM2815SY | 28 | 32 | 1.980 1.920 |
15 | 28.000 27.967 |
32.025 32.000 |
+ 0.185 + 0.040 |
0.218 0.040 |
||
| PM2820SY | 28 | 32 | 20 | |||||||
| PM2825SY | 28 | 32 | 25 | |||||||
| PM2830SY | 28 | 32 | 30 | |||||||
| PM3015SY | 30 | 34 | 15 | 30.000 29.967 |
34.025 34.000 |
|||||
| PM3020SY | 30 | 34 | 20 | |||||||
| PM3025SY | 30 | 34 | 25 | |||||||
| PM3030SY | 30 | 34 | 30 | |||||||
| PM3040SY | 30 | 34 | 40 | |||||||
| PM3230SY | 32 | 36 | 30 | 32.000 31.961 |
36.025 36.000 |
0.224 0.040 |
||||
| PM3240SY | 32 | 36 | 40 | |||||||
| PM3515SY | 35 | 39 | 15 | 35.000 34.961 |
39.025 39.000 |
|||||
| PM3520SY | 35 | 39 | 20 | |||||||
| PM3525SY | 35 | 39 | 25 | |||||||
| PM3530SY | 35 | 39 | 30 | |||||||
| PM3535SY | 35 | 39 | 35 | |||||||
| PM3540SY | 35 | 39 | 40 | |||||||
| PM3545SY | 35 | 39 | 45 | |||||||
| PM3550SY | 35 | 39 | 50 | |||||||
| PM4020SY | 40 | 44 | 20 | 40.000 39.961 |
44.025 44.000 |
8 | ||||
| PM4030SY | 40 | 44 | 30 | |||||||
| PM4040SY | 40 | 44 | 40 | |||||||
| PM4050SY | 40 | 44 | 50 | |||||||
| PM4060SY | 40 | 44 | 60 | |||||||
| PM4530SY | 45 | 50 | 2.460 2.400 |
30 | 45.000 44.961 |
50.025 50.000 |
+ 0.225 + 0.080 |
0.264 0.080 |
||
| PM4540SY | 45 | 50 | 40 | |||||||
| PM4550SY | 45 | 50 | 50 | |||||||
| PM4560SY | 45 | 50 | 60 | |||||||
| PM5020SY | 50 | 55 | 20 | 50.000 49.961 |
55.030 55.000 |
+ 0.230 + 0.080 |
0.269 0.080 |
|||
| PM5030SY | 50 | 55 | 30 | |||||||
| PM5040SY | 50 | 55 | 40 | |||||||
| PM5050SY | 50 | 55 | 50 | |||||||
| PM5060SY | 50 | 55 | 60 | |||||||
| PM5535SY | 55 | 60 | 35 | 55.000 54.954 |
60.030 60.000 |
0.276 0.080 |
||||
| PM5540SY | 55 | 60 | 40 | |||||||
| PM5555SY | 55 | 60 | 55 | |||||||
| PM5560SY | 55 | 60 | 60 | |||||||
| PM6030SY | 60 | 65 | 30 | 60.000 59.954 |
65.030 65.000 |
|||||
| PM6040SY | 60 | 65 | 40 | |||||||
| PM6060SY | 60 | 65 | 60 | |||||||
| PM6070SY | 60 | 65 | 70 | |||||||
| PM6540SY | 65 | 70 | 40 | 65.000 64.954 |
70.030 70.000 |
|||||
| PM6550SY | 65 | 70 | 50 | |||||||
| PM6560SY | 65 | 70 | 60 | |||||||
| PM6570SY | 65 | 70 | 70 | |||||||
| PARTE N.O. | DATI TECNICI | |||||||||
| VIIPLUS | Diametro nominale | Spessore della parete s3 | Larghezza | L'albero-φDj,h8 | alloggi φ DH, H7 |
Bush-φ Di,a Ass. in alloggiamento H7 | Immissione in commercio | Fuoco di olio 0 | ||
| D, | Facciamo | Max. min. | B | Max. min. | Max. min. | Max. min. | Max. min. | Dl | ||
| PM7030SY | 70 | 75 | 2.460 2.400 |
30 | 70.000 69.954 |
75.030 75.000 |
+ 0.230 + 0.080 |
0.276 0.080 |
8 | |
| PM7040SY | 70 | 75 | 40 | |||||||
| PM7045SY | 70 | 75 | 45 | |||||||
| PM7050SY | 70 | 75 | 50 | |||||||
| PM7065SY | 70 | 75 | 65 | |||||||
| PM7080SY | 70 | 75 | 80 | |||||||
| PM7540SY | 75 | 80 | 40 | 75.000 74.954 |
80.030 80.000 |
+ 0.235 + 0.080 |
0.281 0.080 |
9.5 | ||
| PM7560SY | 75 | 80 | 60 | |||||||
| PM7580SY | 75 | 80 | 80 | |||||||
| PM8040SY | 80 | 85 | 40 | 80.000 79.954 |
85.035 85.000 |
|||||
| PM8060SY | 80 | 85 | 60 | |||||||
| PM8075SY | 80 | 85 | 75 | |||||||
| PM8080SY | 80 | 85 | 80 | |||||||
| PM8560SY | 85 | 90 | 60 | 85.000 85.946 |
90.035 90.000 |
0.289 0.080 |
||||
| PM9040SY | 90 | 95 | 40 | 90.000 89.946 |
95.035 95.000 |
|||||
| PM9070SY | 90 | 95 | 70 | |||||||
| PM9090SY | 90 | 95 | 90 | |||||||
| PM10040SY | 100 | 105 | 40 | 100.000 99.946 |
105.035 105.000 |
|||||
| PM10050SY | 100 | 105 | 50 | |||||||
| PM10060SY | 100 | 105 | 60 | |||||||
| PM10080SY | 100 | 105 | 80 | |||||||
| PM10095SY | 100 | 105 | 95 | |||||||
| PM12050SY | 120 | 125 | 50 | 120.000 119.946 |
125.040 125.000 |
+ 0.240 + 0.080 |
0.294 0.080 |
|||
| PM13560SY | 135 | 140 | 60 | 135.000 134.937 |
140.040 140.000 |
0.303 0.080 |
||||
| VIIPLUS | Dentro φ Dj Max. min. |
Fuori φ Do Max. min. |
Spessore ST Max. min. |
Forno a fusoliera φ Dd Max. min. |
Cerchio di passo φ dP Max. min. |
Profondità di ricorso Ha Max. min. |
||||
| WC30SY | 32.00 32.25 |
54.00 53.75 |
1.45 1.41 |
4.125 4.375 |
43.12 42.88 |
0.95 1.20 |
||||
| WC35SY | 38.00 38.25 |
62.00 61.75 |
50.12 49.88 |
|||||||
| WC40SY | 42.00 42.25 |
66.00 65.75 |
54.12 53.88 |
|||||||
| WC45SY | 48.00 48.25 |
74.00 73.75 |
1.95 1.92 |
61.12 60.88 |
1.45 1.70 |
|||||
| WC50SY | 52.00 52.25 |
78.00 77.75 |
65.12 64.88 |
|||||||
Cuscinetti scorrevoli a secco laminati ()
Acciaio + polvere di bronzo + CuPb24Sn4 e altri
CuPb24Sn4Cuscinetti a sfera (senza manutenzione), auto lubrificanti, semplici o a flange, con lavaggio a spinta e strisce, di acciaio al carbonio con strato di bronzo sinterizzato riempito diCuPb24Sn4
L'applicazione del bimetallo deve essere progettata con condizioni di lubrificazione dell'olio, adatte a carico elevato e rotazione a bassa velocità, movimento oscillante.è stato ampiamente utilizzato nel ponte di equilibrio automobilistico, foro del sedile della piastra a molla, scarpe di freno, mani di sterzo, canna di collegamento di movimento, parti scorrevoli a foratura, supporto del bulldozer, ruota motrice pesante, cambio, pompa di olio, cilindro, motore, frizione e così via.Anche ampiamente utilizzato nelle macchine minerarie, turbo-auto, macchinari da costruzione, macchinari agricoli, macchinari per la laminazione dell'acciaio e così via.
Acciaio al carbonio + polvere di rame
Forme di cuscinetti disponibili in dimensioni standard
· Cespugli cilindrici
· Arbusti a fianco
· Lavatrici di spinta
· Lavatrici a flangia
· Piastre scorrevoli
Le parti sono disponibili in dimensioni standard per una vasta gamma di prodotti a cuscinetto con dimensioni di base (diametro interno, diametro esterno, lunghezza, ecc.) in conformità alle norme internazionali.I cuscinetti speciali con funzioni aggiuntive possono essere fabbricati secondo le specifiche e le esigenze del cliente.
Inizia il tuo progetto con un ingegnere di applicazioniBIMETALI
i prodotti viiplus sono ampiamente utilizzati in tutti i settori industriali
Ampiamente utilizzato nelle industrie idrauliche e pneumatiche, nell'industria delle macchine utensili da forgiatura, nell'industria delle macchine per la plastica, nelle macchine per il sollevamento e la movimentazione, nelle macchine portuali, negli uffici, nelle macchine per il fitness,macchine e apparecchi per la lavorazione tessile, macchine per imballaggio alimentare, macchine per riempimento, macchine chimiche, stampa e imballaggio, macchine per la fabbricazione della carta, automobili, ferrovie, locomotive a vapore, industrie navali, presse,macchine e apparecchi per la metallurgia, macchine da costruzione, ecc.
