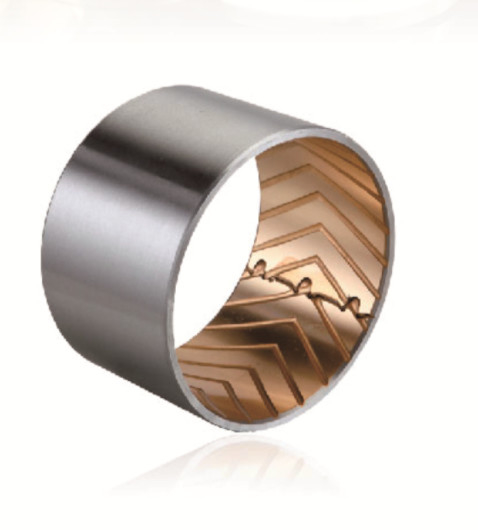

    Le boccole bronzee avvolte è prodotta con le rientranze a forma di diamante di lubrificazione sulla superficie interna del diametro che forniscono i bacini idrici del lubrificante che tengono conto servizio prolungato.
Persona di contatto : Tiffany

LE DIMENSIONI METRICHE BALZANO SENZA PIOMBO BIMETALLICO DI BUSH DELLA FOGLIA

Luogo di origine Produttori sopportanti bimetallici
Marca bimetal SAE-797 SAE 48 SAE-799 bushings
Certificazione Bimetal Bush Material CuPb10Sn10、CuPb6Sn6Zn3 CuPb24Sn4...
Numero di modello Cuscinetti normali senza piombo bimetallici di JF800 JF720 JF700
Quantità di ordine minimo 800 pezzo/pezzi (Min. Order)
Prezzo $0.20 - $2.00 / Pieces ,Negotiable
Imballaggi particolari norma internazionale del cartone delle boccole bimetalliche dell'importazione & dell'esportazione
Tempi di consegna Boccola bimetallica di fabbricazione nelle azione, consegnate entro i giorni.
Termini di pagamento TT IN ANTICIPO Western Union
Capacità di alimentazione boccola bimetallica fondente, Cina, produttori, fornitori, fabbrica, auto all'ingrosso e metrico che

Contattimi gratis campioni e buoni.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Meteriale Bimetallo senza piombo caratteristica altri cuscinetti
Dimensione Dimensioni imperiali e metriche,dimensioni standard disponibili Tipo Altre apparecchiature per il controllo delle emissioni
Portamento Fornitori di cespugli di foglie di primavera Campione di buccia Disponibile dal produttore di cuscinetti per buste in metallo.
cuscinetti bimetallici Applicazione è utilizzato nei rulli, nei freni dei camion e nelle macchine agricole, nelle applicazioni agricole, bimetalli con dimensioni non standard, disegni di cuscinetti personalizzati RoHS
Prezzo di fabbrica della boccola del cuscinetto tiffany@viiplus.com Produttore di boccole per cuscinetti autolubrificanti https://www.viiplus.com/
Alta Luce Casco in bronzo con supporto in acciaio, casco bimetallico Imbussolare sopportante bimetallico Cuscinetto bimetallico con la protezione d'acciaio e la sovrapposizione bronzea • Particolarmente ad
Fabbricanti di cuscinetti per buste Fornitori esportatori cuscinetti semplici. lunghissimo servizio senza manutenzione, fabbrica cuscinetti in vari disegni e
Evidenziare

Foglia bimetallica Bush della primavera

,

Le dimensioni metriche balzano foglia Bush

,

Cespugli bimetallici di DIMENSIONI METRICHE

Lasciate un messaggio
Descrizione di prodotto

Boccole a balestra bimetalliche senza piombo di dimensioni metriche sono una gamma di boccole ad alte prestazioni appositamente progettate per soddisfare le esigenze di varie applicazioni industriali e automobilistiche.Queste boccole presentano una struttura bimetallica unica che combina i vantaggi di due o più metalli, creando un materiale resistente e resistente all'usura.

La caratteristica principale di queste boccole è la loro composizione senza piombo, che le rende rispettose dell'ambiente e sicure da usare.L’assenza di piombo non solo riduce i potenziali rischi per la salute associati all’esposizione al piombo, ma contribuisce anche a un processo di produzione più sostenibile.

Inoltre, il design a balestra di queste boccole consente loro di adattarsi a diverse condizioni di carico e mantenere un livello di prestazioni costante.Questa flessibilità garantisce che le boccole possano ridurre efficacemente l'attrito e l'usura, anche in presenza di carichi elevati e condizioni operative variabili.

Disponibili in una gamma di dimensioni metriche, queste boccole bimetalliche a balestra senza piombo possono essere facilmente integrate in un'ampia varietà di sistemi meccanici.La loro versatilità e le caratteristiche ad alte prestazioni li rendono la scelta ideale per l'uso in motori automobilistici, macchinari industriali e altre applicazioni in cui durata e affidabilità sono cruciali.

In sintesi, le boccole a balestra bimetalliche senza piombo con dimensioni metriche sono boccole ad alte prestazioni che offrono eccezionale resistenza all'usura, adattabilità e rispetto dell'ambiente.La loro esclusiva struttura bimetallica e la composizione senza piombo li rendono una scelta superiore per varie applicazioni industriali e automobilistiche.

Fornitori di boccole a foglia di primavera Boccole bimetalliche

Boccole bimetalliche

Fornitori di boccole a foglia con molla autolubrificante con boccola bimetallica JF-800
Tempi di passione 5
Le boccole bimetalliche, le piastrelle dell'albero e le rondelle reggispinta della serie JF-800 sono realizzate in acciaio a basso tenore di carbonio di alta qualità con polvere di bronzo sinterizzato sulla superficie, adatte per movimenti rotatori e oscillanti sotto carico elevato e bassa velocità.Con un basso coefficiente di attrito, una buona resistenza all'usura, una lunga durata e buone prestazioni anti-morso, lo strato di lega di rame può essere trasformato in vari tipi di cavità e scanalature per l'olio in base ai requisiti.I prodotti sono ampiamente utilizzati in macchinari minerari, locomotive a vapore, macchine edili, macchine agricole, macchinari per la laminazione dell'acciaio, ecc.



ILboccola bimetallicaè in acciaio con supporto di alta qualità con stagnolega di piombo-bronzo (CuSn10Pb10)sinterizzato sulla sua superficie.



Fornitori di boccole a foglia di primavera Le boccole bimetalliche sono ampiamente utilizzate in vari passati dell'industria automobilistica come motori, scatole di trasmissione, veicoli

Fornitori di cespugli di foglie primaverili

Boccole della ruota di supporto, boccola della ruota di guida, parti di ricambio della boccola

- Boccola cuscinetto biella
- Boccola manicotto per bilanciere
- Boccola cuscinetto albero a camme

Bimetallic Bushes Bearing Steel Backed Bronze

Cuscinetti bimetallici senza piombo



  JF-800

Cuscinetti bimetallici senza piombo

JF-720 JF-700 JF-20 JF-930 JF-08G
  CuPb10Sn10 CuPb24Sn4 CuPb30 AlSn20Cu CuPb6.5P0.1 CuPb10Sn10
  70~100HB 45~70HB 30~45HB 30~40HB 69~90HB 70~100HB


SAE-797.DIN CuPb10Sn.JIS-LBC3.

UNS C93700.Clevite F100.Daido

L10.DAB D57.Federal Mogul HF2.

GhiacciaioSY.Glico66.Miba2.1010.Taiho

HF2.Kar l SchmiatKS940SSAE-797.DIN

CuPb10Sn.JIS-LBC3.UNS C93700.

CleviteF100.DaidoL10.DA B D57.

Federal Mogul HF2 GlacierSY.Glico66.

Miba2.1010. Taiho HF2.KarlSchmiat Ks940s

SAE=799.

GLICONE 68.

JIS-LBC6.

DAIDO L23.

Claciersx.

ACLF250

SAE-783.

GLICO74.

JIS-AJL

SAE-48.

JIS-KJ3



Selezione delle boccole



Boccole portanti bimetallicheAveread alte prestazioni dal punto di vista ambientalecuscinetti doppi in metallo amichevoli che sono prodotti specificati dal cliente.utilizzo di boccole per cuscinetti bimetallicipiastra in acciaio a basso tenore di carboniocome supporto dei processi di sinterizzazione e laminazione della metallurgia di base e delle polveri per formare un materiale senza piomboCuSn8Niprodotto in lega acciaio-rame.I materiali di questo prodotto sono conformi alla directory/regolamento/regola RoHS e in determinate circostanze possono sostituire i prodotti JF800.boccole portanti bimetallichehanno un'elevata capacità di carico e una buona resistenza all'usura.Il suo difetto è che non può essere utilizzato senza lubrificazione ad olio.Nei luoghi in cui la lubrificazione ad olio è sufficiente,boccole portanti bimetallicheavere prestazioni superiori.


Il nostro team di assistenti alle vendite fornirà il servizio di boccole in bronzo per ciascuna delle vostre esigenze.



Spring Leaf Bush Suppliers Bimetallic BushesLE DIMENSIONI METRICHE BALZANO SENZA PIOMBO BIMETALLICO DI BUSH DELLA FOGLIA 2

Risposta rapida


Una volta ricevuta la tua richiesta, ti contatteremo e ti verrà consigliato il tipo qualificato di boccole scorrevoli entro 24 ore.



Cuscinetti bimetallici senza piomboBoccola di dimensioni imperiali e metricheCon scanalatureCuscinetti a parete sottile in metallo, bimetallici e in acciaio, boccole in bronzo sinterizzato su ordinazione dalla Cina.Cuscinetti normali bimetallici alle alternative standard. Produttore di cuscinetti a boccola bimetallici |Serie di boccole in bronzo d'acciaio cilindriche. Rondelle di spinta, strisce o disegni speciali di boccole cilindriche.Boccole sinterizzate bimetalliche specializzate (boccole in bronzo con supporto in acciaio) materiali per cuscinetti scorrevoli con le varie configurazioni sono stati assemblati come guida di servizio gratuita per il supporto tecnico.Il sito on-linebronzegleitelager.comdi informazioni sulle boccole bimetalliche ti aiuteranno a scegliere le boccole bimetalliche e i cuscinetti scorrevoli corretti per le tue applicazioni, insieme a utili consigli di progettazione.

Forme di cuscinetti su ordinazione: boccole cilindriche e piastre scorrevoli con dimensioni non standard, design dei cuscinetti personalizzati RoHS.Produzione OEMPartner per parti personalizzate, componenti e prodotti boccole bimetalliche

Cuscinetti bimetallicisono in grado di gestire carichi pesanti e condizioni di carico d'urto.I nostri cuscinetti bimetallici hanno capacità anticorrosione e lo sonofacili da installare, il che li rende ideali per le sostituzioni di emergenza.
Boccole di guida metalliche e bimetalliche, supporto in acciaio al carbonio o bronzo

CUSCINETTI BIMETALLICI Boccole cilindriche normali, scanalature, fori per l'olio, fessure, ecc. Acciaio avvolto bimetallico con serie in bronzo - Cuscinetti scorrevoli metrici.Fare clic qui per accedere al nostro catalogo online di boccole in acciaio rivestite bimetallicheCUSCINETTI E CUSCINETTI A MANICOTTO BIMETALLICI REALIZZATI IN...e identificatore di cuscinetti in due metà per le boccole della serie bimetallica con prodotti in pollici, inclusi i download dei materiali delle boccole.

La progettazione delle rientranze dell'olio
Per lubrificare completamente la boccola durante l'esecuzione, si consigliano le rientranze con le dimensioni seguenti.Dovrebbero essere fabbricati secondo gli standard seguenti se senza requisiti speciali.
Bush OD Più che a 14~22 22!44 40~50 50~100 100~180
Foro di lubrificazione 3 3 3 6 7
Il foro di lubrificazione deve essere lontano dal giunto di testa e dall'area di carico e progettato per facilitare anche l'alimentazione dell'olio.



Spessori normali del bimetallo JF e loro tolleranze
Spessore di tolleranza 1 1.5 2 2.5 3 3.5 4 5
Spessore dell'acciaio
supporto
0,6 1 1.4 1.9 2.3 2.8 3.2 4
Spessore del bronzo
strato
0.4 0,5 0,6 0,6 0,7 0,7 0,8 1.0
Muro realizzabile
spessore
1+0,25
+0,15
1.5+0,25
+0,15
2+0,25
+0,15
2.5+0,25
+0,15
3+0,25
+0,15
3.5+0,25
+0,15
4+0,25
+0,15
4+0,25
+0,15
Muro fabbricato
spessore
1-0,025 1.5-0,03 2-0,035 2.5-0,04 3-0,045 3.5-0,05 4-0,055 4-0,06



Composizione chimica della boccola bimetallica JF JF
Spessore di tolleranza JF-800 JF-720 JF-700 JF-20
Cu Resto Resto Resto 0,7~1,3
Pb 9.0~11.0 21.0~27.0 26.0~33.0 -
Sn 9.0~11.0 3.0~4.5 0,5 17,5~22,5
Zn 0,5 0,5 0,5 -
P 0,1 0,1 0,1
Fe 0,7 0,7 0,7 0,7
Ni 0,5 0,5 0,5 0,1
Sb 0,2 0,2 0,2 -
Ai - - -
- - - 0,7
Mn - - - 0,7
Ti - - - 0,2
Altro 0,5 0,5 0,5 0,5



Proprietà fisiche della boccola JFBimetel
Proprietà fisiche JF-800 JF-720 JF-700 JF-20
Massimo.pressione di carico statica
N/mm2
150 130 120 100
Resistenza alla trazione
N/mm2
150 150 200 200
Massimo.velocità(olio) m/s 5 10 15 25
Coefficiente di attrito (olio) 0,06~0,14 0,06~0,16 0,08~0,16 0,08~0,17
Limite FV
N/mm2m/s
Grasso 2.8 2.8 2.5 -
Olio 10 10 8 6
Zaffiro Fatica Calss Mpa 125 115 105 85





Tipo: flangiato
-Bronzo massiccio
-Giunto saldato
- Giunto diviso
-Serrare il lucchetto
-Metallo sinterizzato/in polvere
-Grafite impregnata



Bimetallic Bushes

Applicazione



La boccola bimetallica apporterà notevoli vantaggi alle trasmissioni e ai freni dei camion, nonché alle applicazioni agricole, di movimentazione meccanica e di sollevamento.Vantano aelevata capacità di carico e ottima resistenza alla fatica alle alte temperature.

I cuscinetti bimetallici sono in grado di sopportare carichi pesanti e condizioni di carico d'urto.I nostri cuscinetti bimetallici hanno capacità anticorrosione e sono facili da installare, il che li rende ideali per le sostituzioni di emergenza. VIIPLUS è disponibile con supporto in acciaio inossidabile, acciaio al carbonio o bronzo.

Sono realizzate le boccoleBronzo al piombo con supporto in acciaioboccole rivestite e presentano i seguenti strati:

  • Polvere di bronzo sinterizzato: buona resistenza all'usura ed eccellente capacità di carico.

  • Il supporto in acciaio offre una capacità di carico eccezionalmente elevata e un'eccellente dissipazione del calore.

  • Placcatura in rame 0,002 mm, buona resistenza alla corrosione.

Le boccole a pareti sottili con cuscinetti bimetallici sono disponibili con supporto in acciaio inossidabile, acciaio al carbonio o bronzo.Le boccole bimetalliche sono in grado di sopportare carichi pesanti e condizioni di carico d'urto.I nostri cuscinetti bimetallici hanno capacità anticorrosione e sono facili da installare, il che li rende ideali per le sostituzioni di emergenza.



Si tratta di un materiale per cuscinetti bimetallico in cui la lega di alluminio e la lega di rame comprendono una struttura a due o tre strati con un supporto in acciaio.Questa struttura, la cui resistenza meccanica è elevata,può essere utilizzato in condizioni lubrificate e con funzionamento ad alta velocità/carico elevato.



Può essere realizzato con una varietà di materiali diversi, a seconda dell'applicazione, delle condizioni di utilizzo e della lubrificazione.

La capacità di carico può essere migliorata mediante fori per l'olio, scanalature, ecc., a seconda delle condizioni di lubrificazione.In alcuni casi, un cuscinetto a secco può essere utilizzato anche in condizioni lubrificate.

Boccole dei rulli portanti



Viiplus offre un'ampia gamma di dimensioni, forme e materiali in cuscinetti monometallici e bimetallici.Offerta cuscinetti bimetallici e metallicieccellente resistenza alla corrosione in applicazioni industriali esterne e in ambienti acquatici, marini e offshore.



Che cosa sono i cuscinetti e le boccole bimetallici?



Il cuscinetto bimetallico è uno dei sistemi di lubrificazione dei cuscinetti, il prodotto lo èretro in acciaio a basso tenore di carbonio di alta qualità come substrato, la lega di bronzo in superficie, attraverso diversialta temperaturasinterizzazione e densità e avvolgimento di nastri bimetallici laminati in rame e acciaio, adatto percarico di impatto medio e alto sotto la boccola e la rondella reggispinta e così via per molti tipi di USI.

Le Boccole Bimetalliche per Cuscinetti sono composte da due nastri metallici, in due materiali diversi;Il primo è normalmente in acciaio/bronzo/inox con supportobasso attrito ed eccellente resistenza all'usura.

  • Boccola del cuscinetto autolubrificante scorrevole bimetallica JF800

  • JF800Acciaio + Polvere di Bronzo al Piombo Lubrificazione convenzionale

Bimetallic Bushes

Caratteristica



Boccole del cuscinetto in acciaio bronzeo bimetallico senza olio, boccola spaccata che sopporta il composito su ordinazione di dimensione standard VSB-80CuPb10Sn10boccola bimetallicasenza olio di alta qualitàBoccola metallica bimetallica JF800

  • Cuscinetto scorrevole composito avvolto

  • Acciaio/bronzo ramato o stagnato

  • Bassa manutenzione

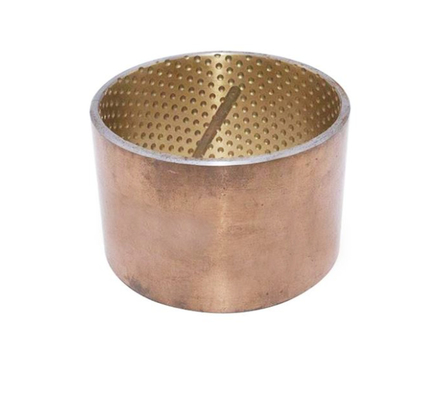

  • Con tasche di lubrificazione

Il supporto in acciaio dà eccezionalmenteelevata capacità di carico, eccellente dissipazione del calore.La polvere di bronzo sinterizzato dàbuona resistenza all'usura ed eccellente capacità di carico.La placcatura in rame habuona resistenza alla corrosione.





Cuscinetto bimetallico consupporto in acciaio e rivestimento in bronzo

Composizione dei cuscinetti senza piombo con rientranze come serbatoio per il grasso, disponibile anche senza rientranze

Elevata capacità di carico, ottima resistenza alla fatica alle alte temperature

Adatto a condizioni operative difficili

Particolarmente adatto percarichi specifici elevati con moto oscillatorio e bassa frequenza

Adatto per alberi torniti di precisione







Applicazione tipica



Si consiglia di utilizzare questo materiale sotto ilvelocità media e carico mediocondizione con lubrificazione a olio o grasso.È ampiamente utilizzato per le estremità delle aste dei motori, le boccole del perno, i rulli del sottocarro, gli occhielli delle aste dei cilindri idraulici delle macchine edili e i cuscinetti dei giunti sferici delle macchine agricole.Poiché questo materiale contiene piombo, le parti specifiche non possono essere utilizzate secondo determinate leggi o regolamenti.Ampiamente usato nel settore automobilistico, sterzo comune di tipo industriale, servosterzo, boccole dei pedali, boccole del perno di articolazione, perni del portellone posteriore, movimentazione meccanica, apparecchiature di sollevamento, motori idraulici, macchine agricole, ecc.

  • Boccola per carrelli elevatori

  • Boccola per transpallet

  • Boccole in bronzo per gru

  • Escavatori con bronzo



Dati tecnici



Limite di carico dinamico

60N/mm²

Carico statico

120 N/mm²

coefficiente di attrito

0,08~0,2

Limite FV

2,8 N/mm²*m/s

Massima velocità

>2 m/s

Limite temp

-40°C~+250°C







Bimetal Bearing Bushes.

Proprietà



  • Per elevata capacità di carico e movimento oscillante,così come per il funzionamento gravoso e il carico di temperatura.Lubrificazione a lungo termine grazie allo stoccaggio del lubrificante.



Materiali



  • Materiale supporto Acciaio ramato / stagnato

  • Strato scorrevoleCuPb10Sn10



Dettagli sulla tolleranza



  • Alloggiamento ØH7

  • Ø interno boccola dopo il montaggioH9

  • Tolleranza albero da f7 a h8



Manutenzione



  • è uncuscinetto scorrevole composito a bassa manutenzione,ma è necessaria la lubrificazione primaria.È possibile la lubrificazione con olio o grasso.Grazie agli accumuli di lubrificante solido, gli spazi liberi per la lubrificazione sono ridotti al minimo!







Bimetal Bearing Bushes.



























Dimensioni delle boccole bimetalliche





JF800 Tabella delle dimensioni e delle tolleranze di adattamento dei cuscinetti bimetallici



D



D


BENE
Spessore






OD
Tolleranza




lD(H8)
Tolleranza




H7
Foro dell'alloggiamento




f7 Giornale
Diametro



f1



f2



L0-0,40

10

15

20

25

30

40

50

60

80

90

100

10

12











1

12+0,065
+0,030

10+0,022
-0.000

12+0,018

10-0,013
-0.000

0,5

0,3

1010

1015

1020

















12

14

14+0,065
+0,030

12+0,027
-0.000

14+0,018

12 -0,016
-0.000

0,5

0,3

1210

1215

1220

















14

16

16+0,065
+0,030

14+0,027
-0.000

16+0,018

14 -0,016
-0.000

0,5

0,3

1410

1415

1420

















15

17

17+0,065
+0,030

15+0,027
-0.000

17+0,018

15 -0,016
-0.000

0,5

0,3

1510

1515

1520

















16

18

18+0,075
+0,035

16+0,027
-0.000

18+0,018

16 -0,016
-0.000

0,8

0.4

1610

1615

1620

















18

20

20+0,075
+0,035

18+0,033
-0.000

20+0,021

18 -0,016
-0.000

0,8

0.4

1810

1815

1820

1825















20

23



1.5

23+0,075
+0,035

20+0,033
-0.000

23+0,021

20 -0,033
-0.000

0,8

0.4

2010

2015

2020

2025















22

25

25+0,075
+0,035

22+0,033
-0.000

25+0,021

22 -0,033
-0.000

0,8

0.4

2210

2215

2220

2225















24

27

27+0,075
+0,035

24+0,033
-0.000

27+0,021

24 -0,033
-0.000

1.0

0,5

2410

2415

2420

2425

2430













25

28

28+0,075
+0,035

25+0,033
-0.000

28+0,021

25 -0,033
-0.000

1.0

0,5



2515

2520

2525

2530













26

30













2

30+0,075
+0,035

26+0,033
-0.000

30+0,021

26 -0,033
-0.000

1.0

0,5



2615

2620

2625

2630













28

32

32+0,085
+0,045

28+0,033
-0.000

32+0,025

28 -0,033
-0.000

1.0

0,5



2815

2820

2825

2830

2840











30

34

34+0,085
+0,045

30+0,039
-0.000

34+0,025

30 -0,039
-0.000

1.2

0,6



3015

3020

3025

3030

3040











32

36

36+0,085
+0,045

32+0,039
-0.000

36+0,025

32 -0,039
-0.000

1.2

0,6



3215

3220

3225

3230

3240











35

39

39+0,085
+0,045

35+0,039
-0.000

39+0,025

35 -0,039
-0.000

1.2

0,6





3520

3525

3530

3540

3550









38

42

42+0,085
+0,045

38+0,039
-0.000

42+0,025

38 -0,039
-0.000

1.2

0,6





3820

3825

3830

3840

3850









40

44

44+0,085
+0,045

40+0,039
-0.000

44+0,025

40 -0,039
-0.000

1.2

0,6





4020

4025

4030

4040

4050









45

50















2.5

50+0,085
+0,045

45+0,039
-0.000

50+0,025

45 -0,039
-0.000

1.5

1.0







4525

4530

4540

4550









50

55

55+0,100
+0,055

50+0,039
-0.000

44+0,030

50 -0,039
-0.000

1.5

1.0









5030

5040

5050

5060







55

60

60+0,100
+0,055

55+0,046
-0.000

60+0,030

55 -0,046
-0.000

1.5

1.0









5530

5540

5550

5560







60

65

65+0,100
+0,055

60+0,046
-0.000

65+0,030

60 -0,046
-0.000

1.5

1.0









6030

6040

6050

6060







65

70

70+0,100
+0,055

65+0,046
-0.000

70+0,030

65 -0,046
-0.000

1.5

1.0









6530

6540

6550

6560







70

75

75+0,100
+0,055

70+0,046
-0.000

75+0,030

50 -0,046
-0.000

1.5

1.0









7030

7040

7050

7060

7080





75

80

80+0,100
+0,055

75+0,046
-0.000

80+0,035

75 -0,046
-0.000

1.5

1.0









7530

7540

7550

7560







80

85

85+0,100
+0,070

80+0,054
-0.000

85+0,035

80 -0,054
-0.000

1.5

1.0











8040

8050

8060

8080





84

90







3

90+0,120
+0,070

84+0,054
-0,028

90+0,035

84 -0,054
-0.000

1.8

1.2











8440

8450

8460

8480





89

95

95+0,120
+0,070

89+0,054
-0,028

95+0,035

89 -0,054
-0.000

1.8

1.2











8940

8950

8960

8980





94

100

100+0,120
+0,070

94+0,054
-0,028

100+0,035

94 -0,054
-0.000

1.8

1.2













9450

9460

9480





99

105

105+0,120
+0,070

99+0,054
-0,028

105+0,035

99 -0,054
-0.000

1.8

1.2













9950

9960

9980





104

110

110+0,120
+0,070

104+0,054
-0,028

110+0,035

104 -0,054
-0.000

1.8

1.2













10450

10460

10480





109

115

115+0,120
+0,070

109+0,054
-0,028

115+0,035

109 -0,054
-0.000

1.8

1.2













10950

10960

10980





114

120

120+0,120
+0,070

114+0,054
-0,028

120+0,040

114 -0,054
-0.000

1.8

1.2













11450

11460

11480





119

125

125+0,170
+0,100

119+0,054
-0,028

125+0,040

119 -0,054
-0.000

1.8

1.2













11950

11960

11980





123

130

3.5





















130+0,170
+0,100

123+0,054
-0,028

1130+0,040

123 -0,054
-0.000

2

1.5













12350

12360

12380



123100

128

135

135+0,170
+0,100

128+0,063
-0,028

135+0,040

128 -0,063
-0.000

2

1.5













12850

12860

12880



128100

133

140

140+0,170
+0,100

133+0,063
-0,028

140+0,040

133 -0,063
-0.000

2

1.5













13350

13360

13380



133100

138

145

145+0,170
+0,100

138+0,063
-0,028

145+0,040

138 -0,063
-0.000

2

1.5















13860

13880



138100

143

150

150+0,170
+0,100

143+0,063
-0,028

150+0,040

143 -0,063
-0.000

2

1.5















14360

14380



143100

148

155

155+0,170
+0,100

148+0,063
-0,028

155+0,040

148 -0,063
-0.000

2

1.5















14860

14880



14890

153

160

160+0,170
+0,100

153+0,063
-0,028

160+0,040

153 -0,063
-0.000

2

1.5















15360

15380



15390

158

165

165+0,170
+0,100

158+0,063
-0,028

165+0,040

158 -0,063
-0.000

2

1.5















15860

15880



158100

163

170

170+0,170
+0,100

163+0,063
-0,028

170+0,040

163 -0,063
-0.000

2

1.5















16360

16380



163100

168

175

175+0,170
+0,100

168+0,063
-0,028

175+0,040

168 -0,063
-0.000

2

1.5















16860

16880



168100

173

180

180+0,170
+0,100

173+0,063
-0,028

180+0,040

173 -0,063
-0.000

2

1.5















17360

17380



173100















Didascalia



Dimensioni speciali sono disponibili su richiesta

Mettiti in contatto...

Puoi utilizzare il nostro “Modulo di richiesta” per metterti in contatto con noi.Uno dei nostri team di vendita ti contatterà immediatamente.
