| Marchio: | bimetal SAE-797 SAE 48 SAE-799 bushings |
| Numero di modello: | SY imbussola - la dimensione metrica |
| MOQ: | negoziabile |
| prezzo: | negoziabile |
| Condizioni di pagamento: | T/T |
| Capacità di approvvigionamento: | boccola bimetallica fondente, Cina, produttori, fornitori, fabbrica, auto all'ingrosso e metrico che |
Le boccole bimetalliche resistenti all'usura e senza piombo per automobili sono componenti specializzati progettati per fornire durata e prestazioni superiori nelle applicazioni automobilistiche. Queste boccole sono realizzate utilizzando un materiale bimetallico che combina la resistenza all'usura e la forza di un metallo con le proprietà di lubrificazione e riduzione dell'attrito di un altro, il tutto senza l'uso di piombo.
Il materiale bimetallico utilizzato in queste boccole è attentamente selezionato per offrire prestazioni ottimali in ambienti automobilistici. Combina la durezza e la durata di un metallo ad alta resistenza con le caratteristiche lubrificanti di una lega più morbida. Questa composizione unica garantisce che le boccole possano sopportare i carichi e le velocità elevati riscontrati nelle applicazioni automobilistiche, riducendo al contempo l'attrito e l'usura.
Il design senza piombo di queste boccole è un aspetto importante che contribuisce alla loro ecosostenibilità. Il piombo è un materiale nocivo che può comportare rischi per la salute e preoccupazioni ambientali. Eliminando il piombo dalla composizione del materiale, queste boccole aiutano a ridurre l'impatto ambientale della produzione e dell'uso automobilistico.
L'elevata resistenza all'usura di queste boccole per cuscinetti bimetallici garantisce che possano mantenere le loro prestazioni per lunghi periodi di funzionamento. Questa durata è fondamentale nelle applicazioni automobilistiche, dove i componenti sono soggetti a usura costante da vari fattori come vibrazioni, alte temperature e attrito.
In sintesi, le boccole bimetalliche resistenti all'usura e senza piombo per automobili sono progettate per fornire durata, prestazioni e rispetto dell'ambiente superiori nelle applicazioni automobilistiche. La loro esclusiva composizione del materiale e il design senza piombo le rendono una scelta eccellente per vari sistemi automobilistici, contribuendo all'affidabilità e all'efficienza complessive del veicolo.

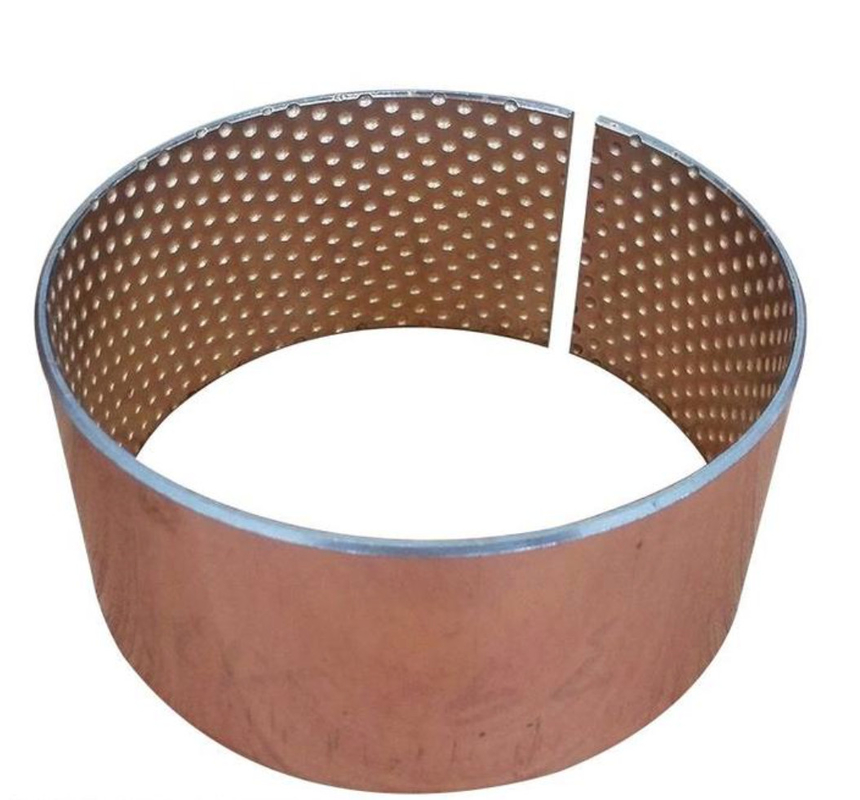

Cuscinetto a boccola bimetallica
Sn 9a11%
Pb9a11%
Promemoria Cu
Parte posteriore in acciaio 1010
Lunghezza 1000mm*larghezza 200*spessore 2,5mm
Lunghezza 1000mm*larghezza 200*spessore 2,0mm
Lunghezza 1000mm*larghezza 200*spessore 1,5mm
Lunghezza 500mm*larghezza 200*spessore 2,5mm
Lunghezza 500mm*larghezza 200*spessore 2,0mm
Lunghezza 500mm*larghezza 200*spessore 1,5mm
Bi-metallo+acciaio al carbonio+bronzo
| La (millimetro) | Distanza massima (mm) | Distanza minima (mm) | Diametro (mm) | Diametro massimo in H7 (mm) | Diametro minimo in H7 (mm) | Fare (mm) | Alloggiamento | Numero parte | Lancia | dl (mm) | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Modello PM6560SY
|
60
|
0,276
|
0,08
|
65
|
65,23
|
65,08
|
70
|
H7
|
Modello PM6560SY
|
e8
|
8
|
|
|
Modello PM8060SY
|
60
|
0,281
|
0,08
|
80
|
80.235
|
80,08
|
85
|
H7
|
Modello PM8060SY
|
e8
|
9,5
|
|
|
Modello PM2525SY
|
25
|
0,194
|
0,02
|
25
|
25.161
|
25,02
|
28
|
H7
|
Modello PM2525SY
|
e8
|
6
|
|
|
Modello PM2820SY
|
20
|
0,218
|
0,04
|
28
|
28.185
|
28,04
|
32
|
H7
|
Modello PM2820SY
|
e8
|
6
|
|
|
Modello PM13560SY
|
60
|
0,303
|
0,08
|
135
|
120,24
|
135,08
|
140
|
H7
|
Modello PM13560SY
|
e8
|
9,5
|
|
|
Modello PM4550SY
|
50
|
0,264
|
0,08
|
45
|
45.225
|
45,08
|
50
|
H7
|
Modello PM4550SY
|
e8
|
8
|
|
|
Modello PM5050SY
|
50
|
0,269
|
0,08
|
50
|
50,23
|
50,08
|
55
|
H7
|
Modello PM5050SY
|
e8
|
8
|
|
|
Modello PM7580SY
|
80
|
0,276
|
0,08
|
75
|
75,23
|
75,08
|
80
|
H7
|
Modello PM7580SY
|
e8
|
9,5
|
|
|
Modello PM7540SY
|
40
|
0,276
|
0,08
|
75
|
75,23
|
75,08
|
80
|
H7
|
Modello PM7540SY
|
e8
|
9,5
|
|
|
Modello PM3240SY
|
40
|
0,224
|
0,04
|
32
|
32.185
|
32,04
|
36
|
H7
|
Modello PM3240SY
|
e8
|
6
|
|
|
Modello PM8040SY
|
40
|
0,281
|
0,08
|
80
|
80.235
|
80,08
|
85
|
H7
|
Modello PM8040SY
|
e8
|
9,5
|
|
|
Modello PM2815SY
|
15
|
0,218
|
0,04
|
28
|
28.185
|
28,04
|
32
|
H7
|
Modello PM2815SY
|
e8
|
6
|
|
|
Modello PM3230SY
|
30
|
0,224
|
0,04
|
32
|
32.185
|
32,04
|
36
|
H7
|
Modello PM3230SY
|
e8
|
6
|
|
|
Modello PM7040SY
|
40
|
0,276
|
0,08
|
70
|
70,23
|
70,08
|
75
|
H7
|
Modello PM7040SY
|
e8
|
8
|
|
|
Modello PM6040SY
|
40
|
0,276
|
0,08
|
60
|
60,23
|
60,08
|
65
|
H7
|
Modello PM6040SY
|
e8
|
8
|
|
|
Modello PM4020SY
|
20
|
0,224
|
0,04
|
40
|
40.185
|
40,04
|
44
|
H7
|
Modello PM4020SY
|
e8
|
8
|
|
|
Modello PM2220SY
|
20
|
0,194
|
0,02
|
22
|
22.161
|
22,02
|
25
|
H7
|
Modello PM2220SY
|
e8
|
6
|
|
|
Modello PM4050SY
|
50
|
0,224
|
0,04
|
40
|
40.185
|
40,04
|
44
|
H7
|
Modello PM4050SY
|
e8
|
8
|
Cuscinetto bimetallicocon supporto in acciaio e rivestimento in bronzo al piombo. Per applicazioni lubrificate con strato di scorrimento semplice
Adatto per lubrificazione a olio e grasso
Cuscinetti in bronzo.
Cuscinetti sinterizzati.
Anelli in acciaio.
Nostrocuscinetti autolubrificantisono riportati sul telaio del meccanismo di camminata, sugli elementi del corpo e sui componenti idraulici. Include la lubrificazione bimetallica dicuscinetti volventi,cuscinetti autolubrificanti a base metallicaEcuscinetti volventi in plastica autolubrificanti.
Questi cuscinetti hanno materiale ad alto carico, eccellente resistenza all'usura ed effetto antipolvere e la tecnologia dicuscinetti autolubrificanticonsente moltocicli di manutenzione più lunghi, migliora l'utilizzo delle attrezzature, riduce i costi di manutenzione.
VIIPLUS CHINA offre una selezione completa di boccole a manicotto per soddisfare le esigenze più esigenti dell'ingegneria delle superfici al mondo.
Produciamo boccole in metallo-polimero, boccole ingegnerizzate, boccole in acciaio inossidabile composito rinforzato con fibre 316 o 304, cuscinetti in metallo e bimetallici e rivestimenti in polimero insieme a una gamma di gruppi di supporto, blocchi di boccole e piastre di spinta. Visita il nostro sito online tstar.com
PDF tecnicoCUSCINETTI LISCI E CUSCINETTI A BUSSOLA BIMETALLICI REALIZZATI IN...
| Dati tecnici | |||||||
| Dati | CUSCINETTI METALLICI A BOCCOLA BIMETALLICA | ||||||
| SAE-797 | SAE-799 | Norma DIN17670 | Laurea triennale in PB1 | CuSn6(2.1020) | SAE-783 | ||
| CuPb10Sn10 | CuPb24Sn4 | CuPb6Sn6Zn3 | CuSn10 | CuSn6.5P | AlSn20Cu | ||
| Materiale | Acciaio+ | Acciaio+ | Acciaio+ | Acciaio+ | Acciaio+ | Acciaio+ | |
| CuPb10Sn10 | CuPb24Sn4 | CuPb6Sn6Zn3 | CuSn10 | CuSn6.5P | AlSn20Cu | ||
| Durezza dello strato di lega HB | Da 80 a 120 | Da 45 a 70 | Da 70 a 100 | Da 70 a 100 | Da 70 a 100 | 30~40 | |
| Carico dinamico massimo PN/mm² | 150 | 130 | 130 | 130 | 130 | 100 | |
| Velocità massima V m/s | Lubrificazione a grasso | 3.5 | 2.5 | 2.5 | 2.5 | - | - |
| Limite massimo PV N/mm²·m/s | 2.8 | 2.8 | 2.8 | 2.8 | 2.8 | - | |
| Coefficiente di attrito u | 0,05~0,10 | 0,05~0,15 | 0,05~0,15 | 0,05~0,15 | 0,05~0,15 | - | |
| Velocità massima V m/s | 8 | 10 | 5 | 5 | 5 | 15 | |
| Limite massimo PV N/mm²·m/s | Lubrificazione ad olio | 10 | 10 | 10 | 10 | 10 | 8 |
| Coefficiente di attrito u | 0,04~0,12 | 0,04~0,12 | 0,04~0,12 | 0,04~0,12 | 0,04~0,12 | 0,05~0,02 | |
| Temperatura massima di lavoro ℃ | Lubrificazione a grasso | 150 | 150 | 150 | 150 | 150 | 150 |
| Lubrificazione ad olio | 250 | 250 | 250 | 250 | 250 | 250 | |
| Conduttività termica W/mk | 60 | 60 | 60 | 60 | 60 | 47 | |
| Coefficiente di dilatazione lineare | 18×10-6/K﹣¹ | 19×10-6/K﹣¹ | 18×10-6/K﹣¹ | 18×10-6/K﹣¹ | 19×10-6/K﹣¹ | 18×10-6/K﹣¹ | |
| Abbina l'asse | Durezza HRC | ≥53 | ≥45 | ≥53 | ≥53 | ≥53 | ≥270 |
| Rugosità Ra | 0,32~0,63 | 0,32~0,63 | 0,16~0,63 | 0,32~0,63 | 0,16~0,63 | 0,16~0,6 |
|
— Aerospaziale
- Settore automobilistico
- Industriale
— Agricolo
- Costruzione
- Olio e gas
— Energia
— Potenza fluida
Vantaggio delle boccole bimetalliche
basso attrito, elevata resistenza all'usura
bassi coefficienti di attrito eliminano l'
necessità di lubrificazione riducendo l'usura
e prolungandone la durata utile.
Senza manutenzione
Ideale per applicazioni che richiedono un servizio prolungato
vita senza manutenzione o funzionamento regolari
condizioni con poca o nessuna lubrificazione.
Ridurre i costi dell'albero eliminando la necessità
Costi di sistema inferiori
per la tempra e la lavorazione dei percorsi del grasso.
La costruzione compatta e monoblocco fornisce
risparmio di spazio e peso e semplifica
assemblaggio.
Ambientale
Le soluzioni senza grasso e senza piombo sono conformi
con requisiti ambientali sempre più severi
normative come la direttiva RoHS per
apparecchiature elettriche ed elettroniche.
Boccole bimetalliche competitivePrezzo,La boccola bimetallica SAE-797 di alta qualità è realizzata in acciaio e sinterizzata con CuPb10Sn10 o CuSn6Zn6Pb3 come strato di rivestimento. Il tipo più resistente di boccole bimetalliche e ampiamente applicato in moltissimi campi.
Questo tipo offre le migliori prestazioni nell'ambito delle boccole realizzate in lega Cu-Pb. Pertanto ha un'ampia applicazione ed è adatto soprattutto per applicazioni con velocità media e impatto elevato, ecc.
Lo specialista dei cuscinetti bimetallici con progettazione e produzione di materiali personalizzati
VIIPLUS ha dimostrato la sua vasta esperienza e il suo know-how tecnico nella produzione e commercializzazione di cuscinetti bimetallici, boccole e unità di azionamento. Beneficia di esperti che cercano la soluzione perfetta per cuscinetti a strisciamento, progettata per le tue applicazioni speciali.
CuPb10Sn10 ha un contenuto di piombo più elevato, il che gli conferisce un vantaggio maggiore per velocità di rotazione più elevate. Inoltre, lo strato di scorrimento bimetallico presenta tasche di lubrificazione adatte anche alla lubrificazione a olio, consentendo così a questo materiale di boccola di funzionare a velocità di rotazione molto più elevate.
| Specifiche per leghe di bronzo bimetalliche: | ||||
| tipo di materiale | Specifiche della lega di bronzo | Durezza della lega di bronzo HB | Carico dinamico massimo consentito | Temperatura massima °C |
| Bi-Metallo-800 | CuPb10Sn10 o CuSn6Zn6Pb3 | Da 70 a 100 | 65 | 260 |
| Bi-Metallo-720 | CuPb24Sn4 | Da 45 a 70 | 38 | 200 |
| Bi-Metallo-700 | CuPb30 | 30~45 | 25 | 170 |
| Bi-Metallo-20 | AlSn20Cu | 30~40 | 30 | 150 |
| Bi-Metallo-930 | CuSn6.5P0.1 | 60-90 | 65 | 200 |
Contatta il tuo rappresentante di vendita in Cina per
assistenza nella selezione e progettazione dei prodotti.
Per saperne di più, visita: https://www.viiplus.com
