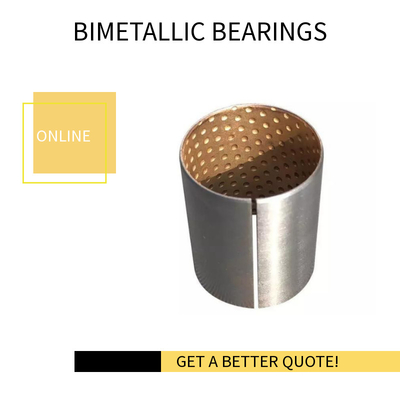

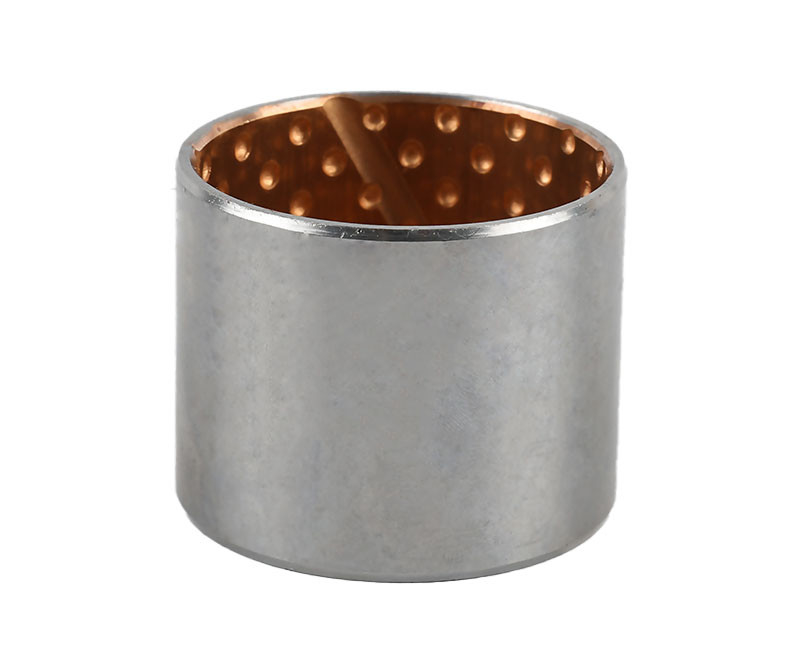

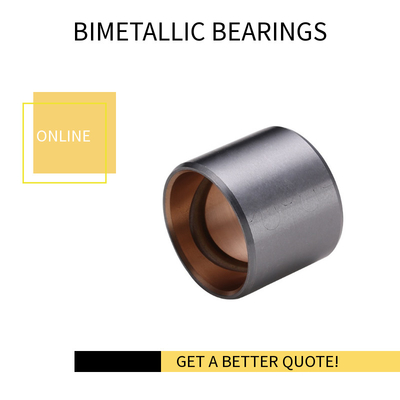

Il cuscinetto bimetallico per maniche in acciaio-720 è una soluzione di cuscinetti ad alte prestazioni progettata per fornire una resistenza all'usura e una durata superiori in una vasta gamma di applicazioni industriali.La costruzione bimetallica combina la resistenza e la rigidità dell'acciaio con le proprietà auto lubrificanti di una lega metallica più morbida, il risultato è un cuscinetto in grado di sopportare carichi pesanti, alte velocità e persino movimenti oscillanti o reciproci.

Il manico esterno in acciaio di questo cuscinetto garantisce l'integrità strutturale e resiste alla deformazione sotto pressione, mentre il rivestimento bimetallico interno fornisce unasuperficie a basso attrito per movimenti di rotazioneQuesta combinazione di materiali consente al cuscinetto di operare in modo efficiente in ambienti difficili, riducendo l'usura e i requisiti di manutenzione.

Il cuscinetto a manica di acciaio Bimetallico 720 è adatto per applicazioni quali macchinari pesanti, macchinari da costruzione,e altri ambienti industriali in cui la durata e l'affidabilità sono fondamentaliLa sua capacità di gestire condizioni estreme e mantenere prestazioni costanti per lunghi periodi di tempo la rende una scelta conveniente per molti settori.

Oltre alle sue caratteristiche prestazionali superiori, il cuscinetto a manica in acciaio Bimetallico-720 è anche facile da installare e mantenere.Il suo design compatto e le sue dimensioni standard consentono una rapida sostituzione nelle apparecchiature esistenti, riducendo al minimo i tempi di inattività e massimizzando la produttività.

Nel complesso the Steel Sleeve Bushings Bimetallic Bearing-720 is a reliable and robust bearing solution that offers exceptional value for money for any industrial application requiring a durable and high-performance bearing.

Il cuscinetto a manica in acciaio bimetallico 720 è un cuscinetto scorrevole bimetallico con barre di acciaio e CuPb24Sn4 sinterizzato come strato scorrevole superficiale.

A causa delle loro elevate caratteristiche di prestazioni e della loro lunga durata di servizio, con una bassa fatica del materiale e un'elevata resistenza, sono adatti a velocità e carichi medi.720 cespugli scorrevoli sono utilizzati nelle industrie delle macchine per la costruzione e per l'agricoltura.
Scarica il catalogo di maniche di buste in acciaioI cuscinetti bimetallici CUPB30 CATALOG.pdf

Struttura della bussola della manica in acciaio bimetallico

Sostituzione in acciaio e sovrapposizione in lega di bronzo

Composizione della bussola di manica in acciaio bimetallico

• Acciaio + lega di bronzo CuPb24Sn4

Caratteristiche dei cuscinetti bimetallici a manica in acciaio

• Particolarmente adatto per carichi specifici elevati con movimento oscillante e bassa frequenza.
• Applicabile in condizioni di funzionamento difficili.
• Alta capacità di carico, ottima resistenza alla stanchezza a temperature elevate.

Bimetall Steel Sleeve Bushing -720 dati tecnici

Bimetall Bushing-720 Applicazione tipica

cuscinetti bimatallici CuPb24Sn4è ampiamente utilizzato in motori ad alta velocità, a carico pesante, azionamento principale e trasmissione, ecc.

Scegli i tuoi cuscinetti bimetallici - materiali correlati

I cuscinetti bimetallici sono adatti a condizioni di movimento di rotazione e d'oscillazione in condizionicarico elevato, media ealte velocitàIn applicazione effettiva, diversi strati di lega possono essere sinterizzati sulla superficie in base a diverse condizioni di lavoro.La serie FB08G di prodotti è derivata da questoLa struttura del materiale, il campo di applicazione e i parametri tecnici sono riassunti come segue:

Dati pertinenti	Dati	Legamenti bimetallici -800	Legamenti bimetallici -720	Legamenti bimetallici -700	Legamenti bimetallici -20
	Materiale	Acciaio al carbonio /Acciaio+CuPb10Sn10	Acciaio al carbonio/acciaio+CuPb24Sn4	Acciaio al carbonio/acciaio+CuPb24Sn	Acciaio al carbonio/acciaio+AlSn20Cu
Oltre ai prodotti standard indicati nel catalogo, possono essere forniti o ordinati prodotti non standard in base alle esigenze del cliente.
Applicazione		Il prodotto a cuscinetto bimetallico-800 è adatto a motori automobilistici, macchine da costruzione, macchine agricole, ecc.	Il prodotto Bimetal Bushings-720 è adatto per gli alberi principali e gli ingranaggi dei motori a combustione interna ad alta velocità e pesanti.	Il prodotto Bimetal bushings-700 è adatto per cuscinetti a staffa principale e a barre di collegamento per motori a combustione interna ad alta velocità e pesanti.	Il prodotto bimetallici-20 è adatto per i cuscinetti dell'albero principale e dei cuscinetti delle barre di collegamento dei motori a combustione interna, dei compressori d'aria e dei frigoriferi.
Carico dinamico massimo P N/mm2		140	120	120	90
Velocità massima della linea V m/s	Grassi	2.5	2.5	2.5	️
Valore massimo.PV N/mm2·m/s		2.8	2.8	2.8	️
Coefficiente di attrito u		0.05 ~ 0.15	0.05 ~ 0.15	0.05 ~ 0.15	️
Velocità massima della linea V m/s	Fliud	5	10	10	15
Valore massimo.PV N/mm2·m/s		10	10	10	8
Coefficiente Coefficiente di attrito u		0.04~0.12	0.04~0.12	0.04~0.12	0.04~0.12
Temperatura massima °C	Lubrificazione a base di grasso	150	150	150	150
	Lubrificazione a fluido	250	250	250	250
Diametro dell'albero corrispondente	Durezza HRC	≥ 53	≥ 48	≥ 45	≥ 270
	Roverezza	0.32 ~ 0.63	0.16 ~ 0.63	0.16 ~ 0.63	0.16 ~ 0.63
Durezza dello strato di lega HB		60 ~ 90	45 ~ 70	40 ~ 60	30 ~ 40
Conduttività termica W/mk		47	60	60	47
Coefficiente di espansione lineare (asseale)		18 × 10-6/K	18 × 10-6/K	19 × 10-6/K	18 × 10-6/K

Tabella delle dimensioni di tolleranza standard
