| Marchio: | bimetal |
| Numero di modello: | Bronzo sopportante bimetallico |
| MOQ: | 800 pezzo/pezzi (Min. Order) |
| prezzo: | $0.20 - $2.00 / Pieces ,Negotiable |
| Condizioni di pagamento: | TT in anticipo |
| Capacità di approvvigionamento: | boccola bimetallica fondente, Cina, produttori, fornitori, fabbrica, auto all'ingrosso e metrico che |

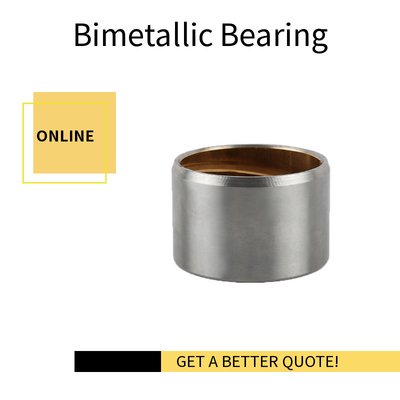

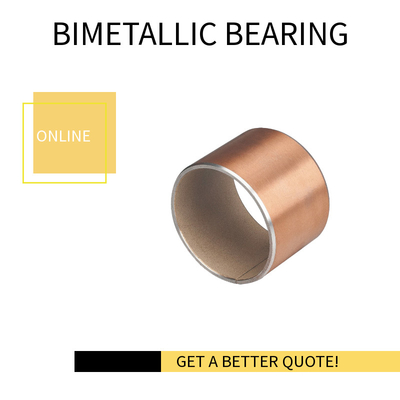

Le boccole cilindriche metriche in bronzo con cuscinetti bimetallici sono componenti progettati con precisione che offrono resistenza all'usura e durata superiori in un'ampia gamma di applicazioni.Queste boccole sono costruite utilizzando un design bimetallico, tipicamente combinando un supporto in acciaio con un rivestimento in lega di bronzo.
La lega di bronzo, spesso CuSn10Pb10 o una composizione simile, fornisce eccellenti proprietà autolubrificanti e resistenza all'usura, alla corrosione e alla fatica.Ciò consente alle boccole di mantenere una superficie liscia e affidabile su cui possono operare i componenti rotanti, anche in condizioni di carichi pesanti e alta velocità.
Il design cilindrico metrico di queste boccole garantisce un adattamento e un allineamento precisi in alberi e alloggiamenti di dimensioni metriche.Questa precisione consente di ridurre l'attrito, le vibrazioni e il rumore, con conseguente miglioramento dell'efficienza e maggiore durata.
Le boccole cilindriche metriche in bronzo con cuscinetti bimetallici sono comunemente utilizzate in macchinari industriali, componenti automobilistici e altre applicazioni impegnative in cui affidabilità e durata sono fondamentali.Sono adatti per applicazioni con carichi, velocità e condizioni operative variabili, rendendoli una scelta versatile e affidabile per un'ampia gamma di settori.
Se hai bisogno di sostituzioni per boccole usurate o stai cercando nuove boccole per una nuova macchina, le boccole cilindriche metriche in bronzo con cuscinetti bimetallici offrono una soluzione eccellente.Contatta oggi stesso il tuo fornitore di fiducia per saperne di più su questi componenti progettati con precisione e su come possono migliorare le prestazioni della tua attrezzatura.
Tipo di boccola: Manicotto;Dimensioni: Unità di progettazione: Metrico;Materiale:CuscinettoSuperficie: bronzo al piombo (rivestitoCuscinettoSuperficie);Corpo: acciaio;Ulteriori.
cuscinetti bimetallicicon boccole in bronzo con supporto in acciaio sono ideali per applicazioni con carichi elevati e condizioni operative difficili.Resistenza all'usura.
il cuscinetto bimetallico è realizzato in acciaio sinterizzato con CuPb10Sn10 o CuSn6Zn6Pb3 come strato di rivestimento.Questo tipo di boccola mostra le sue migliori prestazioni tra le boccole realizzate in materiale in lega di piombo e rame in questa gamma di prodotti.Si adatta maggiormente alle condizioni di velocità media e ad alto impatto.
| Lega di bronzo al piombo | CuPb10Sn10 o CuSn6Zn6Pb3 | ||
| Capacità di carico | 65N/mm² | Lega di robustezza | HB70~100 |
| Temperatura max | 260 ℃ | ||
Supporto in acciaio con rivestimento in bronzo al piombo per applicazioni lubrificate a olio.Questo materiale ha un'elevata capacità di carico e buone proprietà di fatica.È ampiamente utilizzato in applicazioni automobilistiche quali compressori, sterzo, servosterzo, cuscinetti dei pedali, boccole del perno di articolazione, perni del portellone posteriore, apparecchiature meccaniche di movimentazione e sollevamento, motori idraulici, macchine agricole, ecc.
| Composizioni chimiche | |||
| Materiale | Composizione della lega | Standard internazionale | Durezza della lega |
| BOCCOLE BIMETALLICHE 800 | JIS-LBC3/SAE-797 | CuPb10Sn10 | HB70-100 |
| BOCCOLE BIMETALLICHE 720 | JIS-LBC6/SAE-799 | CuPb24Sn4 | HB45-70 |
| BOCCOLE BIMETALLICHE 700 | JIS-KJ3/SAE-48 | CuPb30 | HB30-45 |
| BOCCOLE BIMETALLICHE 20 | JIS-AJL/SAE-783 | AlSn20Cu | HB30-40 |
| Tecnologia.Dati | ||||
| Massimo.carico | Statico | 120 N/mm2 | Durezza della lega | 240 N/mm2 |
| Dinamico | 60 N/mm2 | Temp. | -40°C~+250°C | |
| Massimo.velocità (lubrificato) | 2 m/s | Coefficiente d'attrito | 0,08~0,20 | |
| Massimo.PV | 2,8 N/mm2*m/s | Conduttività termica | 60W(m*k)-1 | |
| Carico di rottura | 350 N/mm2 | Coef.di dilatazione termica | 14*10-6*r-1 | |

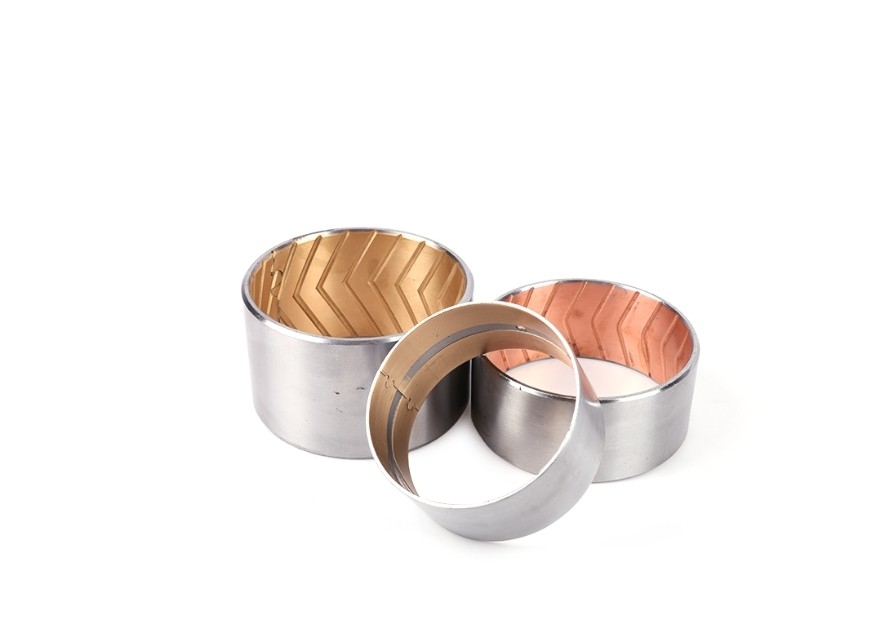

Materiale della boccola bimetallica realizzato in bronzo al piombo con supporto in acciaio bimetallico, adatto per applicazioni lubrificate ad olio. Questo materiale ha un'elevata capacità di carico e buone proprietà di fatica.È ampiamente utilizzato in applicazioni automobilistiche come compressori, scatole dello sterzo, servosterzo, boccole dei pedali, boccole del perno di articolazione, perni del portellone posteriore, apparecchiature meccaniche di movimentazione e sollevamento, motori e pompe idrauliche, macchine agricole, ecc.
1. Strato di bronzo sinterizzato bimetallico: buona resistenza all'usura ed eccellente capacità di carico.
2. Supporto in acciaio: Ponendo le fondamenta delle boccole, il supporto in acciaio offre eccezionali caratteristiche di stabilità, carico e dissipazione del calore.
|
Di |
FARE |
Albero DS h8 |
Custodia H7 DH | ID dopo aver corretto Di, a |
CD di liquidazione |
Spessore parete S3 |
Foro olio dL |
B0 -0,40 |
||||||
| 10 | 15 | 20 | 25 | 30 | 40 | 50 | ||||||||
| 10 | 12 | 10-0,022 | 12+0,018 |
+0,148 +0,010 |
0,170 0,010 |
0,995 0,935 |
4 |
Boccola bimatale-800 1010 | Boccola bimatale-800 1015 | Boccola bimatale-800 1020 | ||||
| 12 | 14 | 12 -0,027 | 14+0,018 |
0,175 0,010 |
Boccola bimatale-800 1210 | Boccola bimatale-800 1215 | Boccola bimatale-800 1220 | |||||||
| 14 | 16 | 14 -0,027 |
+0,018 16 |
Boccola bimatale-800 1410 | Boccola bimatale-800 1415 | Boccola bimatale-800 1420 | ||||||||
| 15 | 17 | 15 -0,027 |
+0,018 17 |
Boccola bimatale-800 1510 | Boccola bimatale-800 1515 | Boccola bimatale-800 1520 | ||||||||
| 16 | 18 | 16 -0,027 |
+0,018 18 |
Boccola bimatale-800 1610 | Boccola bimatale-800 1615 | Boccola bimatale-800 1620 | ||||||||
| 18 | 20 | 18 -0,027 |
+0,021 20 |
+0,151 +0,010 |
0,178 0,010 |
Boccola bimatale-800 1810 | Boccola bimatale-800 1815 | Boccola bimatale-800 1820 | Boccola bimatale-800 1825 | |||||
| 20 | 23 | 20 -0,033 |
+0,021 23 |
+0,161 +0,020 |
0,194 0,020 |
1.490 1.430 |
Boccola Bimatal-800 2010 | Boccola Bimatal-800 2015 | Boccola Bimatal-800 2020 | Boccola Bimatal-800 2025 | ||||
| 22 | 25 | 22 -0,033 |
+0,021 25 |
6 |
Boccola bimatale-800 2210 | Boccola bimatale-800 2215 | Boccola bimatale-800 2220 | Boccola bimatale-800 2225 | ||||||
| 24 | 27 | 24 -0,033 |
+0,021 27 |
Boccola bimatale-800 2410 | Boccola bimatale-800 2415 | Boccola bimatale-800 2420 | Boccola bimatale-800 2425 | Boccola bimatale-800 2430 | ||||||
| 25 | 28 | 25 -0,033 |
+0,021 28 |
Boccola bimatale-800 2515 | Boccola bimatale-800 2520 | Boccola bimatale-800 2525 | Boccola bimatale-800 2530 | |||||||
| 26 | 30 | 26 -0,033 |
+0,021 30 |
+0,181 +0,040 |
0,214 0,040 |
1.980 1.920 |
Boccola bimatale-800 2615 | Boccola bimatale-800 2620 | Boccola bimatale-800 2625 | Boccola bimatale-800 2630 | ||||
| 28 | 32 | 28 -0,033 |
+0,025 32 |
+0,185 +0,040 |
0,218 0,040 |
Boccola bimatale-800 2815 | Boccola bimatale-800 2820 | Boccola bimatale-800 2825 | Boccola bimatale-800 2830 | Boccola bimatale-800 2840 | ||||
| 30 | 34 | 30 -0,033 |
+0,025 34 |
Boccola Bimatal-800 3015 | Boccola Bimatal-800 3020 | Boccola Bimatal-800 3025 | Boccola Bimatal-800 3030 | Boccola bimatale-800 3040 | ||||||
| 32 | 36 | 32 -0,039 |
+0,025 36 |
0,224 0,040 |
Boccola bimatale-800 3215 | Boccola bimatale-800 3220 | Boccola bimatale-800 3225 | Boccola bimatale-800 3230 | Boccola bimatale-800 3240 | |||||
| 35 | 39 | 35 -0,039 |
+0,025 39 |
Boccola Bimatal-800 3520 | Boccola bimatale-800 3525 | Boccola Bimatal-800 3530 | Boccola Bimatal-800 3540 | Boccola bimatale-800 3550 | ||||||
| 38 | 42 | 38 -0,039 |
+0,025 42 |
8 |
Boccola bimatale-800 3820 | Boccola bimatale-800 3825 | Boccola bimatale-800 3830 | Boccola bimatale-800 3840 | Boccola bimatale-800 3850 | |||||
| 40 | 44 | 40 -0,039 |
+0,025 44 |
Boccola Bimatal-800 4020 | Boccola Bimatal-800 4025 | Boccola bimatale-800 4030 | Boccola bimatale-800 4040 | Boccola bimatale-800 4050 | ||||||
|
Di |
FARE |
Albero DS h8 |
Custodia H7 DH | ID dopo aver corretto Di, a |
CD di liquidazione |
Spessore parete S3 | Foro olio dL |
B0 -0,40 |
|||||||
| 25 | 30 | 40 | 50 | 60 | 80 | 90 | 100 | ||||||||
| 45 | 50 | 45 -0,039 | 50+0,025 |
+0,225 +0,080 |
0,264 0,080 |
2.460 2.400 |
8 |
Boccola bimatale-800 4525 | Boccola bimatale-800 4530 | Boccola bimatale-800 4540 | Boccola bimatale-800 4550 | ||||
| 50 | 55 | 50 -0,039 | 55+0,030 |
+0,230 +0,080 |
0,269 0,080 |
Boccola bimatale-800 5030 | Boccola bimatale-800 5040 | Boccola bimatale-800 5050 | Boccola bimatale-800 5060 | ||||||
| 55 | 60 | 55 -0,046 | 60+0,030 |
0,276 0,080 |
Boccola bimatale-800 5530 | Boccola bimatale-800 5540 | Boccola bimatale-800 5550 | Boccola bimatale-800 5560 | |||||||
| 60 | 65 | 60 -0,046 |
+0,030 65 |
Boccola Bimatal-800 6030 | Boccola Bimatal-800 6040 | Boccola Bimatal-800 6050 | Boccola Bimatal-800 6060 | ||||||||
| 65 | 70 | 65 -0,046 |
+0,030 70 |
Boccola Bimatal-800 6530 | Boccola Bimatal-800 6540 | Boccola Bimatal-800 6550 | Boccola Bimatal-800 6560 | ||||||||
| 70 | 75 | 70 -0,046 |
+0,030 75 |
Boccola bimatale-800 7030 | Boccola Bimatal-800 7040 | Boccola bimatale-800 7050 | Boccola bimatale-800 7060 | Boccola bimatale-800 7080 | |||||||
| 75 | 80 | 75 -0,046 |
+0,030 80 |
9.5 |
Boccola bimatale-800 7530 | Boccola bimatale-800 7540 | Boccola bimatale-800 7550 | Boccola bimatale-800 7560 | |||||||
| 80 | 85 | 80 -0,046 |
+0,035 85 |
+0,235 +0,080 |
0,281 0,080 |
Boccola Bimatal-800 8040 | Boccola bimatale-800 8050 | Boccola bimatale-800 8060 | Boccola bimatale-800 8080 | ||||||
| 85 | 90 | 85 -0,054 |
+0,035 90 |
0,289 0,080 |
Boccola bimatale-800 8530 | Boccola Bimatal-800 8550 | Boccola Bimatal-800 8560 | Boccola bimatale-800 8580 | Boccola Bimatal-800 85100 | ||||||
| 90 | 95 | 90 -0,054 |
+0,035 95 |
Boccola bimatale-800 9050 | Boccola bimatale-800 9060 | Boccola bimatale-800 9080 | Boccola Bimatal-800 90100 | ||||||||
| 95 | 100 | 95 -0,054 |
+0,035 100 |
Boccola bimatale-800 9560 | Boccola bimatale-800 9580 | Boccola bimatale-800 9590 | Boccola bimatale-800 95100 | ||||||||
| 100 | 105 | 100-0,054 |
+0,035 105 |
Boccola Bimatal-800 10060 | Boccola Bimatal-800 10080 | Boccola Bimatal-800 10090 | Boccola Bimatal-800 100100 | ||||||||
| 105 | 110 | 105-0,054 |
+0,035 110 |
Boccola Bimatal-800 10560 | Boccola Bimatal-800 10580 | Boccola Bimatal-800 105100 | |||||||||
| 110 | 115 | 110-0,054 |
+0,035 115 |
Boccola bimatale-800 11060 | Boccola bimatale-800 11080 | Boccola Bimatal-800 110100 | |||||||||
| 115 | 120 | 115-0,054 |
+0,035 120 |
Boccola bimatale-800 11550 | Boccola bimatale-800 11580 | ||||||||||
| 120 | 125 | 120-0,054 |
+0,040 125 |
+0,240 +0,080 |
Boccola bimatale-800 12050 | Boccola bimatale-800 12060 | Boccola Bimatal-800 120100 | ||||||||
| 125 | 130 | 125-0,063 |
+0,040 130 |
0,303 0,080 |
Boccola Bimatal-800 125100 | ||||||||||
| 130 | 135 | 130-0,063 |
+0,040 135 |
Boccola bimatale-800 13060 | Boccola Bimatal-800 130100 | ||||||||||
| 135 | 140 | 135-0,063 |
+0,040 140 |
Boccola bimatale-800 13560 | Boccola bimatale-800 13580 | ||||||||||
| 140 | 145 | 140-0,063 |
+0,040 145 |
Boccola bimatale-800 14060 | Boccola bimatale-800 14080 | Boccola Bimatal-800 140100 | |||||||||
| 150 | 155 | 150-0,063 |
+0,040 155 |
Boccola bimatale-800 15060 | Boccola bimatale-800 15080 | Boccola Bimatal-800 150100 | |||||||||
La sua applicazione comprende sospensioni bilanciate di autocarri pesanti, rulli cingolati di bulldozer, telai di automobili, ecc.
