| Marchio: | Bimetal Bearings |
| Numero di modello: | acciaio + AlSn20Cu |
| MOQ: | Negoziabile |
| prezzo: | negoziabile |
| Condizioni di pagamento: | Western Union, T/T, Moneygram |
| Capacità di approvvigionamento: | boccola bimetallica fondente, Cina, produttori, fornitori, fabbrica, auto all'ingrosso e metrico che |

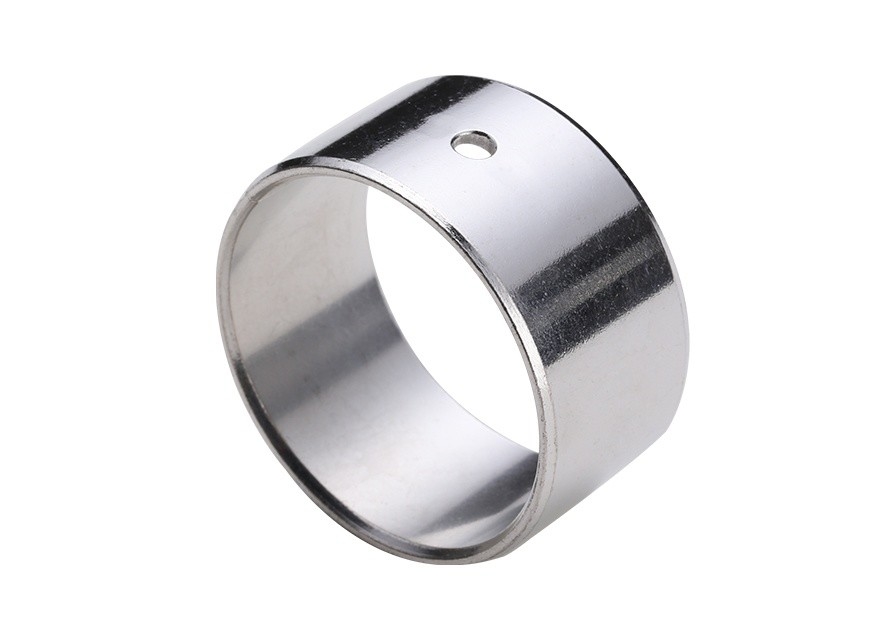

I cuscinetti e le boccole scanalate in alluminio ad alto tenore di stagno, in particolare la variante AlSn20Cu, sono un'alternativa avanzata alle boccole tradizionali. Questi cuscinetti offrono prestazioni e durata superiori in un'ampia gamma di applicazioni industriali.
L'alto contenuto di stagno nella lega di alluminio offre un'eccellente resistenza all'usura e protezione dalla corrosione, garantendo una maggiore durata e minori esigenze di manutenzione. L'aggiunta di rame migliora ulteriormente le proprietà meccaniche del materiale, rendendolo adatto ad applicazioni ad alto carico e ad alta velocità.
Il design scanalato delle boccole consente una più facile installazione e una migliore lubrificazione, riducendo l'attrito e la generazione di calore durante il funzionamento. Questo design migliora anche l'integrità strutturale delle boccole, fornendo supporto e stabilità aggiuntivi.
La sostituzione delle boccole con cuscinetti e boccole scanalate in alluminio ad alto tenore di stagno è un aggiornamento economico e migliorativo delle prestazioni. Questi cuscinetti sono compatibili con molti progetti esistenti e possono essere facilmente integrati in nuovi sistemi.
Nel complesso, i cuscinetti e le boccole scanalate in alluminio ad alto tenore di stagno AlSn20Cu sono una soluzione affidabile e duratura per le applicazioni industriali che richiedono una resistenza all'usura e prestazioni superiori.
Materiale Babbit/Alluminio, Materiale: Metallo di supporto -Acciaio a basso tenore di carbonioMateriale di rivestimento Lega alluminio-stagnoAlsn20cu,Ottieni un preventivo gratuito per il tuo alesaggio alloggiamento e diametro albero, giunto di bloccaggio, marcatura boccola con logo in bronzo.
Lo strato di scorrimento può essere lavorato con scanalature di lubrificazione e/o con rientranze per grasso, boccola in alluminio e bronzo. Cuscinetti bimetallici in acciaio
Strisce bimetalliche in lega alluminio-stagno Alsn20cu con supporto in acciaio realizzate su ordinazione online dalla Cina. Strisce bimetalliche alluminio-stagno. Il tipo di lega di bronzo include CuPb24Sn(SAE49), CuPb24Sn4(SAE794), CuPb10Sn10(SAE792), CuPb30(SAE48) ecc. Abbiamo una linea in grado di produrre strisce bimetalliche in lega di rame, piombo e stagno
| Cuscinetto standard in metallo bianco, manutenzione pesante | |||
| DETTAGLI TECNICI | |||
| Capacità di carico specifica statica | fino a ≤ 100 [N/mm2] | Deformazione termica | -10 [°C] a +200 [°C] |
| Capacità di carico specifica dinamica | fino a ≤ 70 [N/mm2] | ||
| Velocità di scorrimento | ≤ 25 [m/s] | Valore PV massimo | 6.0 [N/mm² x m/s] |
| Valore di attrito | 0.08 [µ] a 0.17 [µ] a seconda della lubrificazione | ||
| MATERIALI | |||
| Materiale di supporto | Acciaio, stagnato | Strato di scorrimento | AlSn20Cu |
| DETTAGLI TOLLERANZA | |||
| Alloggiamento Ø | H7 | Tolleranza albero | f7 a h8 |
| Interno boccola-Ø dopo il montaggio | H9 | ||
| MATERIALE ALBERO | |||
| Acciaio, temprato o non temprato | |||
| Rugosità superficiale ≤ Ra 0.8 | |||
| PROPRIETÀ | |||
| Per alte velocità di rotazione in un'applicazione sigillata e lubrificata ad olio. | |||
| CAMPO DI APPLICAZIONE | |||
| Alta velocità di scorrimento, costruzione di motori | |||
| MANUTENZIONE | |||
| È un cuscinetto radiale composito soggetto a manutenzione. È necessaria la lubrificazione con olio o grasso. | |||
| CONSIGLI DI MONTAGGIO | |||
| Alloggiamento | Smusso di montaggio min. 1,5 mm x 15-45° | ||
| Albero | Smusso di montaggio 5 mm x 15°, bordi arrotondati | ||
| Si consiglia l'applicazione di un mandrino di montaggio. La lubrificazione con grasso della superficie esterna può essere necessaria durante il montaggio. | |||
Lega alluminio-stagno per applicazioni idrodinamiche.
Materiale di supporto Acciaio, stagnato. stagnato, lucido, opaco
Strato di scorrimento Alluminio
Dettagli tolleranza
Alloggiamento Ø H7
Interno boccola-Ø dopo il montaggio H9
Tolleranza albero f7 o h8
Materiale albero
Strato di cuscinetto in alluminio/stagno, questo strato spesso 0,2-0,5 mm ha una durezza di HB30-50, offre un'eccellente proprietà anti-grippaggio, una buona capacità di incorporamento e adattabilità. Questo tipo di materiale è adatto per l'applicazione in motori da carichi bassi a medi.
Acciaio+AlSn20Cu
Cuscinetto in alluminio ad alto tenore di stagno
Cuscinetto in alluminio ad alto tenore di stagno, i prodotti in materiale AISn20Cu in lega superficiale. Il prodotto ha una resistenza a fatica e una capacità di carico medie, una buona resistenza alla corrosione, buone proprietà di scorrimento e altre caratteristiche.
Il prodotto è comunemente utilizzato per cuscinetti di motori a combustione interna di piccola e media potenza, cuscinetti di motori ferroviari, boccole di macchine per la finitura dell'aria, sostituisce prodotti innovativi.
Boccola diritta
Cuscinetto a flangia
Piatto di spinta
Rondella
Prodotti su misura
Tipi di scanalature e rientranze
| Dati | Grado | CUSCINETTO BIMETALLICO in alluminio ad alto tenore di stagno |
| Materiale | Acciaio＋AlSn20Cu | |
| Applicazioni | Applicazione: albero motore principale del motore ad alta velocità e ad alto carico e compressore d'aria, macchina di raffreddamento.ecc | |
| Carico dinamico massimo P N/mm² | 90 | |
| Velocità lineare massima V | Lubrificazione con grasso m/s | - |
| Lubrificazione con olio m/s | ＞15 | |
| Valore PV massimo | Lubrificazione con grasso m/s N/mm²·m/s | - |
| Lubrificazione con olio m/s N/mm²·m/s | 8 | |
| Coefficiente di attrito u | Lubrificazione con grasso | - |
| Lubrificazione con olio | 0.04~0.12 | |
| Asse di accoppiamento | Durezza HRC | ≥270 |
| Rugosità Ra | 0.16~0.63 | |
| Temperatura di esercizio ℃ | Lubrificazione con grasso | 150 |
| Lubrificazione con olio | 250 | |
| Durezza strato in lega HB | 30~40 | |
| Conducibilità termica W/mk | 47 | |
| Coefficiente di dilatazione lineare | 18×10-6/K | |
| Oltre ai prodotti standard mostrati nel catalogo, è anche possibile fornire prodotti non standard o ordinare in base alle esigenze del cliente. | ||
Macchina di ingegneria: sottocarro, ruota di spinta, ruota di traino, fuso a snodo, puleggia di tensione. Automotive: perno di articolazione, biella, bilanciere della valvola, albero a camme, cambio, motore a combustione interna. E piastra di attrito della pompa a stantuffo, piastra di attrito della pompa a ingranaggi.
Materiale Acciaio＋AlSn20Cu
Dimensioni standard dei cuscinetti
Tolleranze di spessore lavorato e non lavorato
| Spessore nominale | Tolleranze+ della serie B (non lavorabile) | Tolleranze della serie C (non lavorabile) |
| 1 | -0.025 | 0.25 |
| 0.15 | ||
| 1.5 | -0.03 | 0.25 |
| 0.15 | ||
| 2 | -0.035 | 0.25 |
| 0.15 | ||
| 2.5 | -0.04 | 0.3 |
| 0.15 | ||
| 3 | -0.045 | 0.3 |
| 0.15 | ||
| 3.5 | -0.05 | 0.3 |
| 0.15 |
Strisce bimetalliche, polvere di rame, polvere senza piombo, striscia placcata bimetallica, striscia bimetallica sinterizzata, polvere di lega di rame, strisce di lega di rame sinterizzate, strisce di lega di rame sinterizzate, cuscinetto del motore, boccola e rondella di spinta
