| Marchio: | VIIPLUS |
| Numero di modello: | POMPA & BOCCOLA FLUIDA DELL'ATTREZZATURA |
| MOQ: | Negoziabile |
| prezzo: | negoziabile |
| Condizioni di pagamento: | T / T, unione occidentale |
| Capacità di approvvigionamento: | boccola bimetallica fondente, Cina, produttori, fornitori, fabbrica, auto all'ingrosso e metrico che |

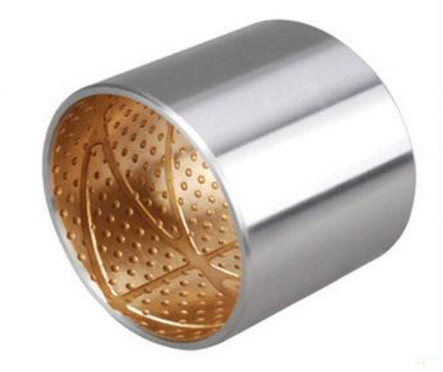

Le boccole per cuscinetti bimetallici per valvole e pompe, parti per trasmissioni a ingranaggi sono componenti di precisione progettati per soddisfare i più elevati standard di qualità, come dimostra la loro certificazione ISO 9001. Queste boccole sono specificamente progettate per l'uso in valvole e pompe, nonché nei sistemi di trasmissione a ingranaggi, dove svolgono un ruolo cruciale per garantire un funzionamento regolare ed efficiente.
La costruzione bimetallica di queste boccole per cuscinetti combina la resistenza e la durata di un metallo con la lubrificazione e la resistenza all'usura di un altro. Questa combinazione unica di proprietà consente alle boccole di resistere agli elevati carichi e sollecitazioni associati al funzionamento di valvole e pompe, nonché alle rigorose esigenze dei sistemi di trasmissione a ingranaggi.
La certificazione ISO 9001 garantisce che queste boccole per cuscinetti siano prodotte secondo sistemi di gestione della qualità riconosciuti a livello internazionale. Ciò garantisce una qualità del prodotto, un'affidabilità e prestazioni costanti, offrendo ai clienti la sicurezza di ricevere i migliori prodotti possibili per le loro applicazioni.
Oltre alle loro prestazioni superiori, queste boccole per cuscinetti bimetallici per valvole e pompe, parti per trasmissioni a ingranaggi sono progettate anche per facilitare l'installazione e la manutenzione. Il loro design a montaggio di precisione garantisce un collegamento sicuro e affidabile, mentre la loro costruzione durevole riduce al minimo la necessità di sostituzioni o riparazioni frequenti.
Nel complesso, le boccole per cuscinetti bimetallici per valvole e pompe, parti per trasmissioni a ingranaggi certificate ISO 9001 sono una soluzione di alta qualità per migliorare le prestazioni e l'affidabilità dei sistemi di valvole e pompe, nonché dei sistemi di trasmissione a ingranaggi.
Produttore e rivenditoredi boccole per trasmissioni a ingranaggiecuscinetti.viiplus è un'azienda diprogettazione professionale, produzione e vendita di cuscinetti autolubrificanti per pompe e apparecchiature per fluidi. Tutti i tipi di pompe idrauliche, motori idraulici e altri componenti correlati in polimero, serie di lubrificazione automatica, rivestimenti, vaschette di distribuzione dell'olio e altre parti.
Il cuscinetto bimetallico JF800 è una piastra in acciaio a basso tenore di carbonio come materiale di base, con sinterizzazione superficialeDETTAGLI DI TOLLERANZAoCuSn6Zn6Pb3prodotti in lega di rame e acciaio. Il prodotto è uno deicuscinetti più potenticapacità del cuscinetto a doppia lega, la boccola del ponte di bilanciamento e la guarnizione dei veicoli pesanti; La ruota motrice di un bulldozer;
Boccola in lamiera d'acciaio per autoveicoli, tutti utilizzano questo prodotto. È un tipo di cuscinetto radente a basso carico e bassa velocità ampiamente utilizzato. Materiale dello strato in lega:
DETTAGLI DI TOLLERANZAoCuSn6Zn6Pb3
Pressione massima di carico: 65 N/mm2
Temperatura massima di esercizio: 260℃
Durezza dello strato in lega: HB70~100
| BOCCOLE BIMETALLICHE | BOCCOLE BIMETALLICHE | BOCCOLE BIMETALLICHE | BOCCOLE BIMETALLICHE | BOCCOLE BIMETALLICHE | BOCCOLE BIMETALLICHE | |
| DETTAGLI DI TOLLERANZA | CuPb24Sn4 | CuPb6Sn6Zn3 | CuSn10 | CuSn6.5P | AlSn20Cu | |
| Cu | tolleranza | tolleranza | tolleranza | tolleranza | tolleranza | 0.7~1.3 |
| Pb | 9.0~11.0 | 21.0~27.0 | 2.0~4.0 | 0.1 | 0.1 | - |
| Sn | 9.0~11.0 | 3.0~4.5 | 5.0~7.0 | 9.0~10.0 | 6.0~6.8 | 17.5~22.5 |
| Zn | 0.5 | 0.5 | 5.0~7.0 | 0.3 | 0.3 | - |
| P | 0.1 | 0.1 | 0.1 | 0.1 | 0.1~0.3 | - |
| Fe | 0.5 | 0.7 | 0.6 | 0.5 | 0.6 | 0.7 |
| Ni | 0.5 | 0.3 | 0.3 | 0.5 | 0.5 | 0.1 |
| Al | - | - | - | - | - | tolleranza |
| Altro | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| composizione della lega | durezza della lega | standard internazionale |
| DETTAGLI DI TOLLERANZA | 80~120HB | JIS-LBC3. JIS-LBC3. SAE-797. DIN CuPb10Sn. UNS C93700. CLEVITE F100. |
| CC495KDAIDO L10. D. A. B. D57. Federal Mogul HF2. Low Friction Bushing SY. GLYCO66. ACL F100 | ||
| CuPb24Sn4 | 45~70HB | JIS-LBC6. JIS-LBC6. SAE-799. GLYCO 68. DAIDO L23. Clacie rsx. ACL F250 |
| CuPb6Sn6Zn3 | 70-100HB | DIN17670 |
| CuSn10 | 70-100HB | DIN G-CuSn10 ;BS PB1 |
| CuSn6.5P | 70-100HB | DIN CuSn6(2.1020); JIS H3110 |
| AlSn20Cu | 30~40HB | JIS-AJL. SAE-783. GLYCO74. Low Friction Bushing AS15. ACL820 |
Tipo di aggraffatura delle boccole bimetalliche
| DETTAGLI TECNICI | |||
| Capacità di carico specifica statica | |||
| ≤ 250 [N/mm2] | Deformazione termica | - 40 [°C] a + 250 [°C] | Capacità di carico specifica dinamica |
| ≤ 140 [N/mm2] | Velocità di scorrimento | ||
| ≤ 2.5 [m/s] | Valore PV massimo | 2.8 [N/mm² x m/s] | Valore di attrito |
| 0.04 [µ] a 0.12 [µ] | Percentuale di area di contatto | > 75 [%] | MATERIALI |
| Materiale di supporto | |||
| Acciaio ramato o stagnato | Strato di scorrimento | CuPb10Sn10 | DETTAGLI DI TOLLERANZA |
| Alloggiamento Ø | |||
| H7 | Tolleranza albero | f7 a h8 | Interno boccola-Ø dopo il montaggio |
| H9 | MATERIALE ALBERO | ||
| Acciaio, temprato o non temprato | |||
| Rugosità superficiale ≤ Ra 0.8 | |||
| PROPRIETÀ | |||
| Per elevata capacità di carico e movimento oscillatorio, nonché per funzionamento gravoso e carico termico. Lubrificazione a lunga durata grazie allo stoccaggio del lubrificante. | |||
| CAMPO DI APPLICAZIONE | |||
| Rulli di cingoli, macchine edili, costruzione di gru, macchine agricole (carico da impatto) | |||
| MANUTENZIONE | |||
| È un materiale per boccole a bassa manutenzione. È necessaria una lubrificazione iniziale durante l'installazione, dopodiché è obbligatoria la lubrificazione periodica con olio o grasso. | |||
| CONSIGLI DI MONTAGGIO | |||
| Alloggiamento | |||
| Smusso di montaggio min. 1.5 mm x 15-45° | Albero | ||
| Smusso di montaggio 5 mm x 15°, bordi arrotondati | Si consiglia l'applicazione di un mandrino di montaggio a forza adeguato. La lubrificazione con grasso della superficie esterna può essere necessaria durante il montaggio. | ||
| Incollaggio | |||
| L'adesivo non deve entrare in contatto con la superficie di scorrimento! | |||
1. Film superficiale a basso attrito
2. Strato di cuscinetto (bronzo)
3. Lubrificante solido (grafite)
4. Supporto in acciaio
Questo è unmateriale per cuscinetti bimetalliciin cui la lega di bronzo comprende una struttura a due strati con un supporto in acciaio. Questa struttura, la cui resistenza meccanica è elevata, può essere utilizzata in condizioni lubrificate e in funzionamento ad alta velocità/carico elevato. Può essere realizzato con una varietà di materiali diversi, a seconda dell'applicazione, delle condizioni di utilizzo e della lubrificazione.
Strato sinterizzato SAE797 + Supporto in acciaio + Ramatura/Stagnatura (CuPb10Sn10)
Strato sinterizzato SAE799 + Supporto in acciaio + Ramatura/Stagnatura (CuPb24Sn4)
Strato sinterizzato SAE48 + Supporto in acciaio + Ramatura/Stagnatura (CuPb30)
Strato sinterizzato SAE783 + Supporto in acciaio + Ramatura/Stagnatura (AlSn20Cu)
http://www.bronzegleitlager.com
david@viiplus.com
Cuscinetto radente composito avvolto, acciaio/bronzo ramato o stagnato, DIN 1494 / ISO 3547, Esente da manutenzione, Con tasche di lubrificazione
| DETTAGLI TECNICI | |||
| Capacità di carico specifica statica | |||
| ≤ 250 [N/mm2] | Deformazione termica | - 40 [°C] a + 250 [°C] | Capacità di carico specifica dinamica |
| ≤ 140 [N/mm2] | Velocità di scorrimento | ||
| ≤ 2.5 [m/s] | Valore PV massimo | 2.8 [N/mm² x m/s] | Valore di attrito |
| 0.04 [µ] a 0.12 [µ] | Percentuale di area di contatto | > 75 [%] | MATERIALI |
| Materiale di supporto | |||
| Acciaio ramato o stagnato | Strato di scorrimento | CuPb10Sn10 | DETTAGLI DI TOLLERANZA |
| Alloggiamento Ø | |||
| H7 | Tolleranza albero | f7 a h8 | Interno boccola-Ø dopo il montaggio |
| H9 | MATERIALE ALBERO | ||
| Acciaio, temprato o non temprato | |||
| Rugosità superficiale ≤ Ra 0.8 | |||
| PROPRIETÀ | |||
| Per elevata capacità di carico e movimento oscillatorio, nonché per funzionamento gravoso e carico termico. Lubrificazione a lunga durata grazie allo stoccaggio del lubrificante. | |||
| CAMPO DI APPLICAZIONE | |||
| Rulli di cingoli, macchine edili, costruzione di gru, macchine agricole (carico da impatto) | |||
| MANUTENZIONE | |||
| È un materiale per boccole a bassa manutenzione. È necessaria una lubrificazione iniziale durante l'installazione, dopodiché è obbligatoria la lubrificazione periodica con olio o grasso. | |||
| CONSIGLI DI MONTAGGIO | |||
| Alloggiamento | |||
| Smusso di montaggio min. 1.5 mm x 15-45° | Albero | ||
| Smusso di montaggio 5 mm x 15°, bordi arrotondati | Si consiglia l'applicazione di un mandrino di montaggio a forza adeguato. La lubrificazione con grasso della superficie esterna può essere necessaria durante il montaggio. | ||
| Incollaggio | |||
| L'adesivo non deve entrare in contatto con la superficie di scorrimento! | |||
