| Marchio: | viiplus |
| Numero di modello: | Cuscinetto autolubrificante |
| MOQ: | Negoziabile |
| prezzo: | According to product specifications |
| Condizioni di pagamento: | L/C, T/T |
| Capacità di approvvigionamento: | la capacità di produzione può essere assicurata in grande quantità |

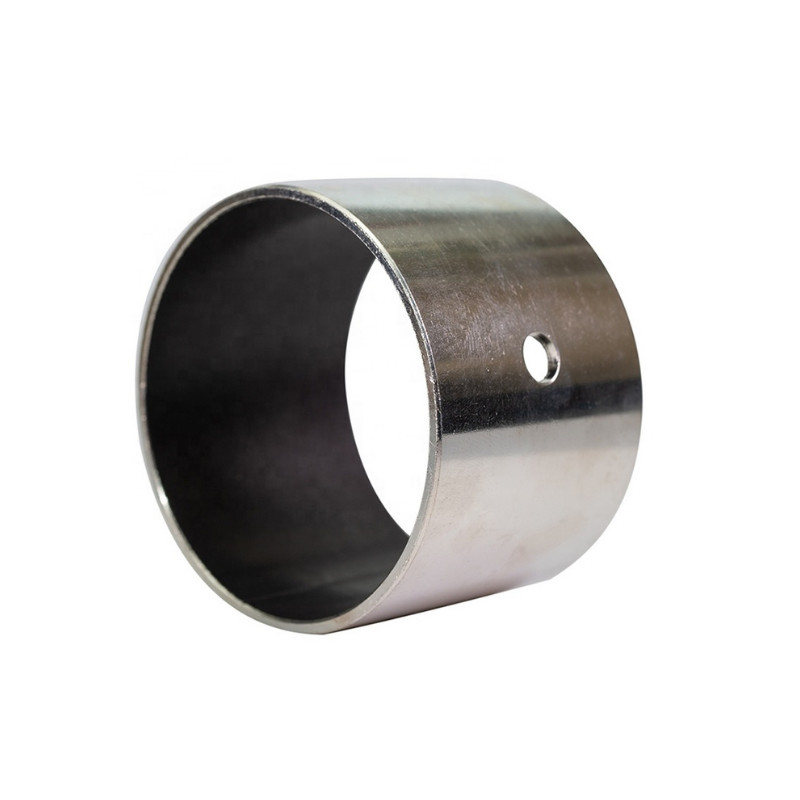

Le buste MDZB senza olio e con rivestimento in stagno a più strati sono progettate per applicazioni ad alte prestazioni e prive di lubrificazione.Queste buste sono dotate di un unico rivestimento in stagno a più strati che migliora la resistenza all'usura e la durata, garantendo un funzionamento affidabile per lunghi periodi.
La progettazione dritta delle bozze consente una facile installazione e integrazione in vari sistemi meccanici.riduzione dei requisiti di manutenzione e dei costi operativi.
Il rivestimento in stagno a più strati non solo migliora la resistenza all'usura, ma fornisce anche protezione dalla corrosione, migliorando la durata delle buscate in ambienti difficili.Questo rivestimento contribuisce anche al regolare funzionamento delle busse, minimizzando l'attrito e la generazione di calore.
Utilizzate in motori, pompe o altri macchinari rotanti, le buscate senza olio MDZB dritte con rivestimento in stagno a più strati offrono una soluzione robusta e affidabile per applicazioni senza lubrificazione.Le loro elevate prestazioni e durata le rendono un'ottima scelta per applicazioni industriali in cui l'affidabilità e la longevità sono fondamentali.
| Tipo | Diritta. | Materiale di busco | Bronzo sinterizzato con | Intervallo massimo ammissibile di valori fotovoltaici ((N/mm2•m/s) | 2.1 ¢5.0 |
|---|---|---|---|---|---|
| Valore fotovoltaico massimo ammissibile ((N/mm2•m/s) | 3.6 | Capacità di carico massima ammissibile ((N/mm2) | 49 | Velocità massima ammissibile ((m/s) | 0.65 |
| Fitture per fori di montaggio | H7 |
Ha una parete sottile ed è compatta.
・Materiali
[ M ] Materiale: riempitore aggiunto strato di
Strato di bronzo sinterizzato
Strato di metallo con supporto in acciaio (acciaio a basso tenore di carbonio: rivestimento in stagno)
Temperatura ammissibile: -195 ~ 280°C
| Numero della parte | Numero della parte |
| MDZB6-10 | MDZB18-30 |
| MDZB6-12 | MDZB20-10 |
| MDZB8-5 | MDZB20-12 |
| MDZB8-6 | MDZB20-15 |
| MDZB8-8 | MDZB20-20 |
| MDZB8-10 | MDZB20-25 |
| MDZB8-12 | MDZB20-30 |
| MDZB8-15 | MDZB22-10 |
| MDZB10-6 | MDZB22-12 |
| MDZB10-8 | MDZB22-15 |
| MDZB10-10 | MDZB22-20 |
| MDZB10-12 | MDZB22-25 |
| MDZB10-15 | MDZB22-30 |
| MDZB10-20 | MDZB25-10 |
| MDZB12-6 | MDZB25-12 |
| MDZB12-8 | MDZB25-15 |
| MDZB12-10 | MDZB25-20 |
| MDZB12-12 | MDZB25-25 |
| MDZB12-15 | MDZB25-30 |
| MDZB12-20 | MDZB25-35 |
| MDZB13-8 | MDZB30-12 |
| MDZB13-10 | MDZB30-15 |
| MDZB13-12 | MDZB30-20 |
| MDZB13-15 | MDZB30-25 |
| MDZB13-20 | MDZB30-30 |
| MDZB15-8 | MDZB30-35 |
| MDZB15-10 | MDZB30-40 |
| MDZB15-12 | MDZB30-50 |
| MDZB15-15 | MDZB35-20 |
| MDZB15-20 | MDZB35-25 |
| MDZB15-25 | MDZB35-30 |
| MDZB16-10 | MDZB35-35 |
| MDZB16-12 | MDZB35-40 |
| MDZB16-15 | MDZB35-50 |
| MDZB16-20 | MDZB40-12 |
| MDZB16-25 | MDZB40-15 |
| MDZB18-10 | MDZB40-20 |
| MDZB18-12 | MDZB40-25 |
| MDZB18-15 | MDZB40-30 |
| MDZB18-20 | MDZB40-35 |
| MDZB18-25 | MDZB40-40 |
| MDZB40-50 | |
| MDZB50-20 | |
| MDZB50-25 | |
| MDZB50-30 | |
| MDZB50-35 | |
| MDZB50-40 | |
| MDZB50-50 | |
| MDZB50-60 |
Combinare la versatilità unica diIl materiale con la flessibilità della produzione. Contattaci oggi. Ti risparmia tempo e denaro in Ricerca, Progettazione e costi di produzione. Assistenza gratuita alla progettazione.Soluzioni di cuscinetti autolubrificanti su misura.
I cuscinetti, o cuscinetti semplici, funzionano con movimento scorrevole tra le superfici in movimento.La maggior parte delle busse non richiede ulteriore lubrificazione per funzionare.
Le buscate in bronzo composito autolubrificanti sono costituite da uno strato di sinterizzato su una striscia marrone.temperatura elevataapplicazioni che possono essere realizzate senza l'uso di olio e che richiedono lunghi cicli di funzionamento.
Questo tipo di cuscinetto autolubrificante è utilizzato nella direzione radiale o assiale, specialmente nelle industrie dell'acciaio e del cemento.Le buste composite in -bronzo autolubrificanti possono essere utilizzate nei pannelli come supporti per ponti, dal momento che lo spessore dello strato scorrevole sulla superficie interna può sopportare carichi fino a 140 N/mm2.
1. Miscela /Pb 0,01 ~ 0,03 mm, fornisce un eccellente film di trasferimento iniziale, che copre efficacemente la superficie di contatto dell'assemblaggio della presa, formando un film di lubrificante solido di tipo ossido.
2. polvere di bronzo sinterizzata da 0,20 a 0,35 mm, fornisce la massima conduttività termica lontano dalla superficie della buscia, funge anche da serbatoio per la miscela -piombo.
3. bracket in bronzo, offre eccezionalmente alta capacità di carico, eccellente dissipazione del calore.
| Sostituzione della meterail | di acciaio |
| Strato intermedio | Bronzo sinterizzato 0,2-0,3 mm |
| Strato scorrevole | 0,01-0,03 mm |
| Resilienza | 140 N/mm2 |
| Intervallo di temperatura | -195°C + 300°C |
| Limite di velocità di scorrimento | 5 m/s |
| Coefficiente di attrito | 00,03 a 0.18 |
| Valore limite (secco) | 4.3 N/mm2 × m/s |
| Valore limite (olio) | 50 N/mm2 × m/s |
I cuscinetti compositi di tipo asciutto sono utilizzati principalmente in gruppi di cuscinetti dove devono essere trasportati carichi pesanti e dove i movimenti di rotazione o oscillazione sono relativamente lenti.
Forme di cuscinetti auto lubrificanti disponibili in dimensioni standard
Forme di cuscinetti auto lubrificanti su ordinazione: forme standard di dimensioni speciali, cuscinetti a spinta, cuscinetti a spinta a flange, semicuscinetti, forme speciali ottenute mediante stampaggio o tracciatura profonda,disegni di cuscinetti personalizzati.
| RISULTATI operativi | |
| Secco | Molto bene. |
| Olio lubrificato | - Bene. |
| Olio lubrificato | Giusto. |
| Lubrificato con acqua | - Bene. |
| Fluido di processo lubrificato | Giusto. |
| GENERALE | Unità | Valore | |
| Carico massimo, p | Staticità | N/mm2 | 140 |
| Dinamica | N/mm2 | 140 | |
| Temperatura di funzionamento | Min. | °C | - 200 dollari. |
| Max. | °C | 280 | |
| Coefficiente di espansione termica lineare | Parallelamente alla superficie | 10-6/K | 18 |
| Normale alla superficie. | |||
| 10-6/K | 36 |
| DROI | ||
| Velocità massima di scorrimento, U | m/s | 2.5 |
| Fattore pU massimo | N/mm2 x m/s | 1.8 |
| Coefficiente di attrito | 00,02 - 0,25 * |
| Olio lubrificato | ||
| Velocità massima di scorrimento, U | m/s | 5 |
| Fattore pU massimo | N/mm2 x m/s | 5 |
| Coefficiente di attrito | 0.02 a 0.12 |
| Raccomandazioni | |||
| Roverezza della superficie dell'albero, Ra | Secco | μm | 0.3 a 0.5 |
| Lubrificato | μm | ≤ 0,05 - 0,4 * | |
| Durezza della superficie dell'albero | Non indurito accettabile, durata migliore del cuscinetto > 200 HB | ||
* A seconda delle condizioni di esercizio
Questo tipo di cuscinetto è utilizzato in radiale o in assiale, in particolare nelle industrie siderurgiche e del cemento.
Industria: apparecchiature aerospaziali, agricole, di costruzione, di movimentazione dei materiali, macchine da stampaggio - metallo, plastica e gomma; apparecchiature per ufficio, apparecchiature mediche e scientifiche,attrezzature di imballaggio, cilindri di apparecchiature pneumatiche e idrauliche, pompe e motori, ferrovie e tram, macchine tessili, valvole, ecc.
Altri: attrezzature marine e offshore, altre applicazioni in acqua o in ambienti esterni
Può soddisfare i criteri esigenti di lunga durata e prestazioni senza problemi con o senza lubrificante, in particolare per elevati requisiti di resistenza chimica.
Le buscate in con supporto in bronzo sono ampiamente utilizzate nella metallurgia dell'acciaio in applicazioni come le buscate a scanalatura a rulli delle successive macchine di fusione, le pompe di iniezione di calcestruzzo e i trasportatori a vite per il calcestruzzo.Possono anche essere realizzati in alloggiamenti in acciaio o trasformati in buste a flange che possono muoversi sia in direzione radiale che assiale.
La busta in con supporto in bronzo è particolarmente adatta per ambienti ad alta temperatura in cui nessun olio è efficiente e la macchina deve funzionare in condizioni consecutive a lungo termine.
