| Marchio: | viiplus Self-lubricating composite bearing |
| Numero di modello: | Cuscinetti autolubrificanti senza olio del pom di rendimento elevato |
| MOQ: | Negozii |
| prezzo: | negotiate |
| Condizioni di pagamento: | L/C, T/T, Western Union |
| Capacità di approvvigionamento: | L/C, T/T, Western Union |

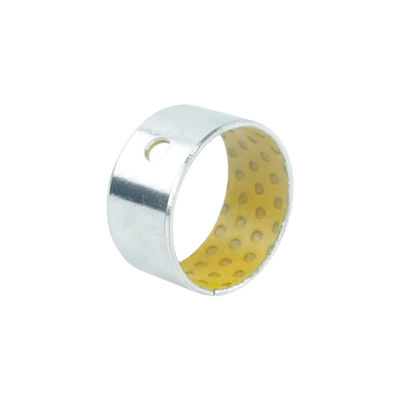

La manica di buccia Kx senza olio con dimensioni di flangia e realizzata in POM (poliossimetilene) è un componente auto lubrificante progettato per prestazioni superiori in una gamma di applicazioni industriali.noto anche come acetalo, è un materiale altamente resistente all'usura e resistente all'usura che offre eccellenti proprietà meccaniche e stabilità.
La progettazione della flangia di questa manica di buccia fornisce supporto e stabilità aggiuntivi, garantendo un adattamento sicuro all'interno dell'alloggiamento.Questo non solo migliora la capacità di carico, ma contribuisce anche all'affidabilità generale e le prestazioni della buscia.
La natura auto lubrificante del materiale POM riduce significativamente la necessità di lubrificazione esterna, semplificando la manutenzione e prolungando la vita utile del manico della buscia.Questa caratteristica è particolarmente utile nelle applicazioni in cui la lubrificazione regolare è difficile o impraticabile.
La manica di busciatura senza olio Kx è adatta per l'uso in una vasta gamma di macchinari e attrezzature, tra cui pompe, motori e cambio.La sua costruzione di alta qualità e i suoi materiali garantiscono un funzionamento regolare e affidabile, anche a carichi e velocità elevati.
In sintesi, la manica di buccia Kx senza olio con dimensioni di flangia e realizzata in POM è un componente robusto e affidabile che offre prestazioni e durata eccezionali in vari ambienti industriali.Le sue proprietà auto lubrificanti e il design della flange si combinano per fornire un supporto ottimale, stabilità e lubrificazione, che lo rendono una scelta ideale per applicazioni esigenti.
Per tali bocchette è necessaria una piccola quantità di lubrificante (tutti i grassi o oli destinati a lubrificare i cuscinetti semplici).Le buscate POM hanno buone proprietà di scorrimento e sono adatte a movimenti rotanti e d'oscillazione. Hanno un basso coefficiente di attrito, bassa sensibilità al carico del bordo e buone proprietà di ammortizzazione. Possono essere post-macchinati. Sono di bassa manutenzione a causa dei lunghi intervalli di ri-lubrificazione.
Questo materiale è progettato per condizioni di lavoro a attrito semi-asciutto con lubrificazione limitata.che sono riempiti di lubrificante sufficiente una volta durante l'assemblaggioIl materiale scorrevole è costituito da poliaceto ancorato in bronzo poroso su un substrato di acciaio sinterizzato.
La striscia bimetallica KX ha uno strato di poliaceto di 0,25 mm di spessore sullo strato intermedio in bronzo in modo da poter essere lavorata se necessario.ma non è adatto per lavori a secco.
Il coefficiente di attrito è basso quando viene lubrificato inizialmente con grasso e aumenta successivamente.può essere aumentata mediante ripetuta riloubricazioneI prodotti a cintura bimetallica KX presentano ottime proprietà di scorrimento.
L'intervallo di temperatura di esercizio va da -40 a +110°C, a breve termine fino a +130°C.
Le buste POM sono equivalenti alle buste contrassegnate PM..., PCM...M, PAP...P20, GLY.AB..., MX..., SF-2...,
Parametri
Diametro interno (mm)
14
Diametro esterno (mm)
16
Larghezza (mm)
15
Intervallo di temperatura °C
-40... +250
Coefficiente di attrito μ
0,04-0,12
Carico dinamico N/mm2
120
Carico statico N/mm2
250
velocità di scorrimento ammissibile m/s
2,0
Tolleranza dell'albero
h7-h8
Tolleranza del corpo
H7
Roverezza della superficie dell'albero Ra μm
0 a 0, 0 a 0.8
Durezza dell'albero HB
150-600
Grafico delle dimensioni della buscia POM

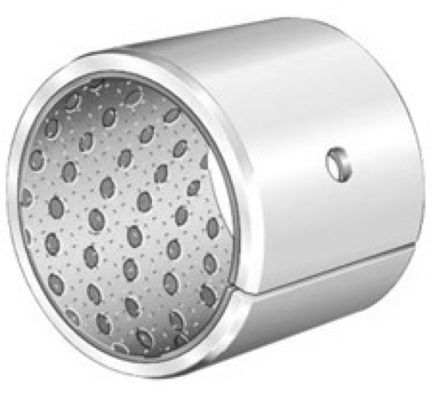

Il cuscinetto a manica basato su POM, chiamato anche POM bushing, cuscinetto lubrificato di confine, cuscinetto senza olio, cuscinetto a secco, cuscinetto POM e cuscinetto a secco rivestito POM.Ha una struttura materiale simile a quella delle piastre.La differenza risiede nello strato rivestito POM.
Questo tipo di cuscinetto auto lubrificante ha la stessa struttura materiale di altri cuscinetti.
1. POM 0,3 ~ 0,5 mm.
2. bronzo poroso 0.2 ~ 0.3 mm.
3. sostegno in acciaio 0,4 ~ 2,2 mm.
4. rivestimento in rame 0,008 mm.
| Specificativi per cuscinetti POM a schieramento - tipo POM | |
| Referenze | Arbusto POM |
| Marchio | Viiplus |
| Diametro interno | 20 mm |
| Diametro esterno | 23 mm |
| Larghezza | 15 mm |
| Tipo | Portamento |
| Peso (kg) | 0.0001 |
· Buona capacità di carico e resistenza all'usura
· Adatti a movimenti lineari, oscillanti e rotanti
· prestazioni ottimali a carichi relativamente elevati e a basse velocità
· Le prese prive di piombo possono soddisfare i requisiti di protezione ambientale

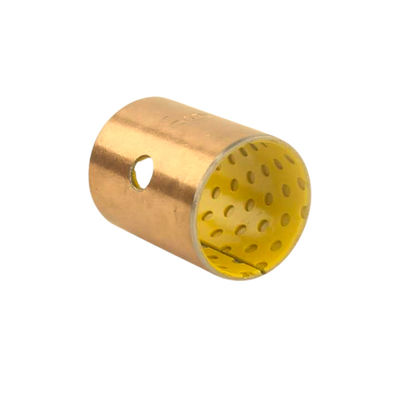

Il cuscinetto auto lubrificante in pom composto giallo è ampiamente utilizzato nelle macchine in cui è inaccettabile l'assenza di piombo, come macchine tessili, parti auto-agenti, telaio di auto, macchina da forgiatura,metallurgia e così via.
| Capacità di carico | 70N/mm2 | |
| Valore di attrito | 0da 0,05 a 0,25 μ | |
| Temperatura | -40 a +130 [ °C ] | |
| Pv (condizione dell'olio) | 22N/mm2.m/s | |
| Velocità massima | 2.5 m/s | |
1.POM a strato scorrevole con o senza iniezioni di lubrificante per la lavorazione
2- Sinter di bronzo poroso
3- Ferro indietro.
| RISULTATI operativi | |
| Secco | Poveri. |
| Olio lubrificato | - Bene. |
| Olio lubrificato | Molto bene. |
| Lubrificato con acqua | Poveri. |
| Fluido di processo lubrificato | Poveri. |
| GENERALE | Unità | Valore | |
| Carico massimo, p |
Staticità |
N/mm2 |
140 140 |
| Temperatura di funzionamento |
Min. |
°C |
- Quaranta. 130 |
| Coefficiente di espansione termica lineare | Parallelamente alla superficie | 10-6/K | 11 |
| Normale alla superficie. | 10-6/K | 29 |
| GREASE lubrificato | ||
| Velocità massima di scorrimento, U | m/s | 2.5 |
| Fattore pU massimo | N/mm2x m/s | 2.8 |
| Coefficiente di attrito | 00,06 0.12 |
| Raccomandazioni | |||
| Roverezza della superficie dell'albero, Ra | μm | ≤ 0.4 | |
| Durezza della superficie dell'albero |
Normalmente |
HB |
> 200 > 350 |

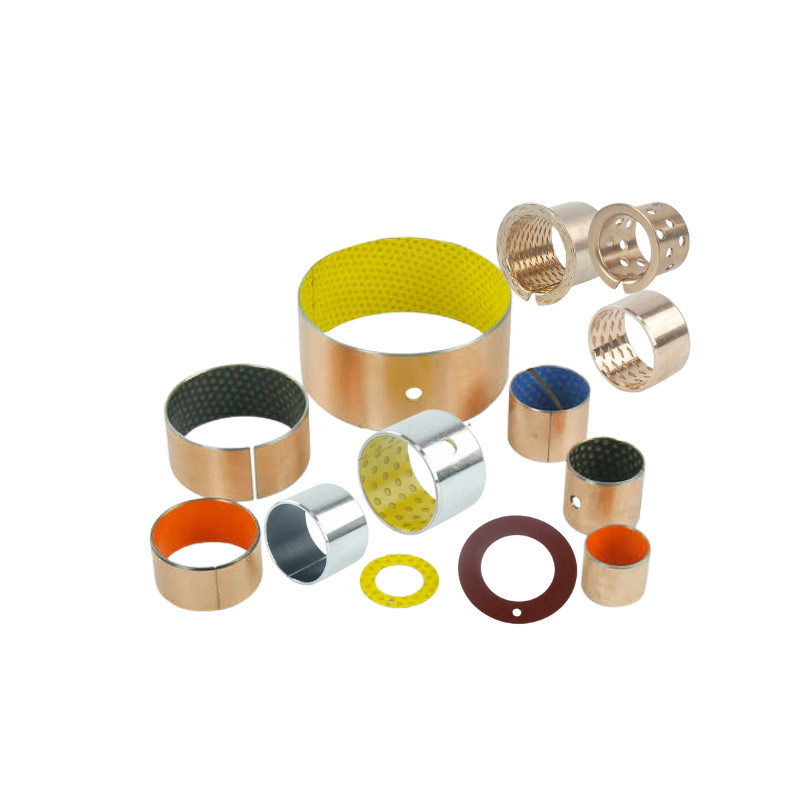

Forme di cuscinetti disponibili in dimensioni standard
Cuscinetti metrici e cuscinetti imperiali su ordinazione: forme di cuscinetti standard in dimensioni speciali, semicuscinetti, forme speciali ottenute mediante stampaggio, cuscinetti con incisioni di localizzazione,di larghezza superiore a 50 mm, disegni di buste personalizzati
| d | D | (dia del portale) | (abitazione sborra H7) |
Parete spessore |
- Non lo so. | F1 | f2 | L040 | ||||||||||
| 10 | 12 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | |||||||||
| Min. | - Max. - Cosa? | |||||||||||||||||
| 10 | 12 | 10 | 12 | 0.955 | 0.980 | 4 | 0.5 | 0.3 | 1010 | 1015 | 1020 | |||||||
| 12 | 14 | 12 | 14 | 4 | 1210 | 1212 | 1215 | 1220 | ||||||||||
| 14 | 16 | 14 | 16 | 4 | 1412 | 1415 | 1420 | |||||||||||
| 15 | 17 | 15 | 17 | 4 | 1512 | 1515 | 1520 | 1525 | ||||||||||
| 16 | 18 | 16 | 18 | 4 | 1615 | 1620 | 1625 | |||||||||||
| 18 | 20 | 18 | 20 | 4 | 1815 | 1820 | 1825 | |||||||||||
| 20 | 23 | 20 | 23 | 1.445 | 1.475 | 4 | 0.8 | 0.4 | 2015 | 2020 | 2025 | 2030 | ||||||
| 22 | 25 | 22 | 25 | 6 | 2215 | 2225 | ||||||||||||
| 25 | 28 | 25 | 28 | 6 | 2220 | 2525 | 2530 | |||||||||||
| 28 | 32 | 28 | 32 | 1.935 | 1.970 | 6 | 1.0 | 0.5 | 2220 | 2830 | ||||||||
| 30 | 34 | 30 | 34 | 6 | 3020 | 3025 | 3030 | 3040 | ||||||||||
| 35 | 39 | 35 | 39 | 6 | 3520 | 3530 | 3535 | 3540 | ||||||||||
| 40 | 44 | 40 | 44 | 8 | 4020 | 4030 | 4040 | 4050 | ||||||||||
| 45 | 50 | 45 | 50 | 2.415 | 2.460 | 8 | 1.2 | 0.6 | 4520 | 4530 | 4540 | 4545 | 4550 | |||||
| 50 | 55 | 50 | 55 | 8 | 5030 | 5040 | 5050 | |||||||||||
| 55 | 60 | 55 | 60 | 8 | 5530 | 5540 | 5550 | |||||||||||
| 60 | 65 | 60 | 65 | 8 | 6030 | 6040 | 6050 | |||||||||||
