| Marchio: | Viiplus |
| Numero di modello: | Rondella POM Lead Free |
| MOQ: | I piatti bronzei di usura di precisione & lubrificare parte su ordinazione |
| prezzo: | US$0.11 - US$21.11 / Pieces,NEGOTIABLE |
| Condizioni di pagamento: | TT IN ANTICIPO, L/C, Western Union |
| Capacità di approvvigionamento: | le boccole bronzee della manica, Cina, i produttori, i fornitori, la fabbrica, auto all'ingrosso e m |

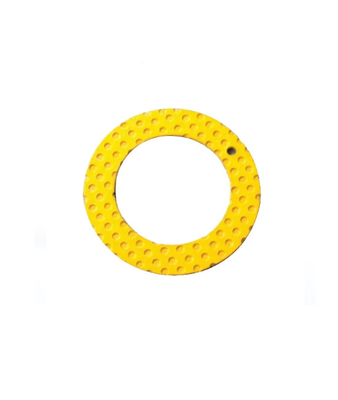

La rondella reggispinta in bronzo SF-2 composita POM stagnata è un componente innovativo progettato per il funzionamento senza olio. Costruita da una combinazione di POM (polioximetilene) e bronzo, questa rondella reggispinta offre eccezionale durata e resistenza all'usura.
La stagnatura sulla superficie del composito POM migliora la sua resistenza alla corrosione, garantendo una maggiore durata anche in ambienti difficili. Il materiale in bronzo, noto per le sue eccellenti proprietà meccaniche, fornisce una base solida e stabile per la rondella reggispinta.
Il design SF-2 di questa rondella reggispinta è ottimizzato per applicazioni ad alto carico, rendendola adatta a una vasta gamma di usi industriali. Il design senza olio elimina la necessità di lubrificazione, riducendo i requisiti di manutenzione e i costi operativi.
L'ingegneria di precisione di questa rondella reggispinta garantisce un funzionamento regolare e affidabile, riducendo al minimo l'attrito e l'usura. Ciò si traduce in una maggiore efficienza e nella riduzione dei tempi di inattività, migliorando le prestazioni complessive dei macchinari in cui è installata.
Sia che si stia aggiornando un sistema esistente o progettandone uno nuovo, la rondella reggispinta in bronzo SF-2 composita POM stagnata è una scelta eccellente per ottenere una trasmissione di spinta affidabile ed efficiente. Il suo design senza olio la rende una soluzione economica ed ecologica per varie applicazioni industriali.

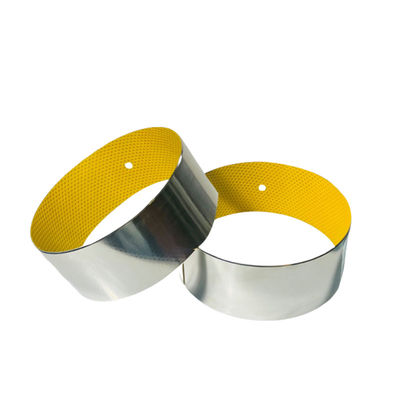

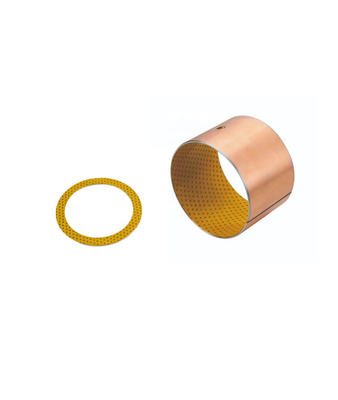

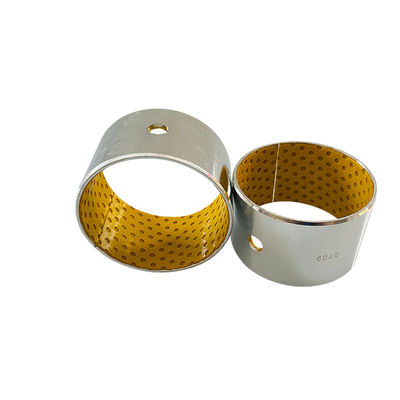

Il cuscinetto di lubrificazione marginale SF-2 è utilizzato con supporto in acciaio come sua struttura, bronzo poroso sinterizzato come suo strato intermedio, superficie intarsiata con il POM modificato.
Adatto per il funzionamento marginalmente lubrificato e a secco nelle condizioni di intagli di lubrificazione con grasso.
È stato ampiamente applicato a macchinari metallurgici, macchinari minerari, macchinari per la conservazione dell'acqua, locomotive a vapore, macchinari edili, macchinari agricoli, industria della laminazione dell'acciaio, ecc.

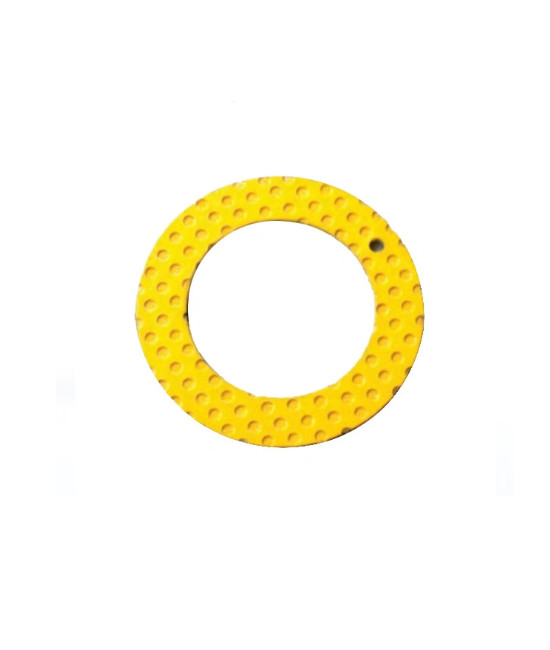

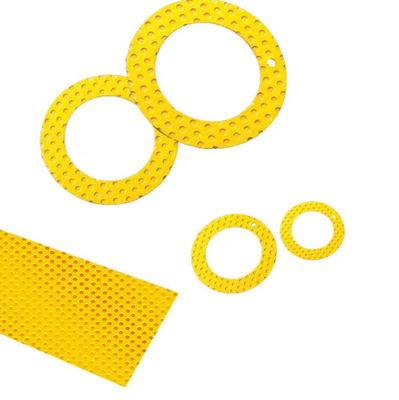

Le rondelle reggispinta composite POM hanno tasche nella superficie di scorrimento, che fungono da serbatoi di grasso e devono essere riempite di grasso prima dell'installazione. Ciò rende queste rondelle adatte per applicazioni che richiedono una manutenzione minima in condizioni operative difficili, ad esempio in ambienti contaminati in cui il lubrificante non può essere fornito continuamente o frequentemente. Nonostante il loro design compatto, le rondelle composite POM possono sopportare carichi assiali pesanti e sono meno sensibili al disallineamento. Sono adatte per movimenti rotatori o oscillatori lenti.
Le rondelle reggispinta composite POM sono costituite da un supporto in lamiera d'acciaio su cui è sinterizzato uno strato di stagno/bronzo spesso da 0,2 a 0,4 mm. La caratteristica principale di queste rondelle è il loro strato di copertura relativamente spesso (0,3 mm) di resina acetalica (POM – polioximetilene) con additivi. Questo strato di copertura ha tasche per trattenere il grasso ed è saldamente fissato allo strato di stagno/bronzo sinterizzato.
Lo spessore dello strato di copertura rende queste rondelle meno sensibili al disallineamento e al carico sui bordi associato a tale disallineamento.
| Marchio | Viiplus | |
| Materiale di base | Acciaio/Bronzo | |
| Temperatura massima | -40°C-300°C | |
| Capacità di carico massima P | 70-250N/mm² | |
| Coefficiente di attrito u | 0,05-0,20u | |
| Organizzazione del materiale | 1. POM con fibra 0,3 ~ 0,5 mm | |
| 2. Bronzo poroso 0,2 ~ 0,3 mm | ||
| 3. Supporto in acciaio 0,4~ 2,2 mm | ||
| 4. Stagnatura 0,005 mm o ramatura 0,008 mm | ||
| Dati tecnici | Valore limite (olio) | 22N/mm² |
| Coefficiente di attrito | 0,05~0,25 | |
| Intervallo di temperatura | -40°C~+130°C | |
| Resilienza | 70N/mm² | |
| Limite di velocità di scorrimento | 2,5 m/s | |

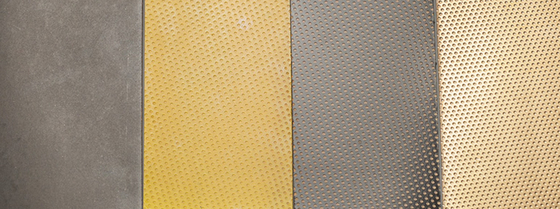

Lo spessore dello strato di rame sulla superficie della lamiera di acciaio. Lo spessore dello strato cotto su un lato di bronzo poroso CuSn10 sulla superficie di rame della lamiera di acciaio
Una superficie di scorrimento dello strato di poliacetale
Materiale della rondella reggispinta composita metallo-polimero
Supporto in acciaio + Bronzo poroso sinterizzato + Pom con intagli di lubrificazione
Le rondelle reggispinta SF-2 sono adatte per la lubrificazione con grasso o olio e per tutti i tipi di movimento, buona capacità di carico, robuste e insensibili allo sporco.
| Superficie di scorrimento: | POM |
| Materiale di supporto: | Acciaio stagnato |
| Carico dinamico: | ≤ 140 N/mm² |
| Carico statico: | ≤ 250 N/mm² |
| Velocità di scorrimento: | ≤ 2,5 m/s |
| Valore di attrito: | 0,04 - 0,12 µ |
| valore PV massimo: | 2,8 N/mm² x m/s |
| Sollecitazione termica: | -40 fino a + 130 °C |
| Manutenzione: | vincolata alla manutenzione |
| Tolleranza alloggiamento: | H7 |
| Tolleranza dopo il montaggio: | in serie D |
| Tolleranza albero: | h8 |
| Materiale albero: | Acciaio, temprato o non temprato, rugosità Rz < 4-6 |
1. Rondella reggispinta autolubrificante rivestita in POM SF-2 per applicazioni lubrificate con grasso o olio.
2. Le parti standard contengono intagli di grasso nello strato di scorrimento, strato di scorrimento liscio disponibile su richiesta.
3. Prestazioni ottimali con carichi relativamente elevati e basse velocità.
4. Adatto per movimenti lineari, oscillatori e rotatori.
5. Ampia gamma di parti disponibili a magazzino.
Le rondelle reggispinta a base di POM SF-2 sono ampiamente utilizzate in telai di veicoli, macchine utensili per la formatura, macchinari metallurgici in acciaio, macchinari per montagne minerali, industria idraulica e industria della laminazione dell'acciaio, ecc.
| Materiale | Codice articolo | Diametro interno | Diametro esterno | Spessore |
| Rivestito in acetale avvolto in POM | SF-2 Rondella reggispinta12 24 015 | 12 | 24 | 1,5 |
| Rivestito in acetale avvolto in POM | SF-2 Rondella reggispinta14 26 015 | 14 | 26 | 1,5 |
| Rivestito in acetale avvolto in POM | SF-2 Rondella reggispinta16 30 015 | 16 | 30 | 1,5 |
| Rivestito in acetale avvolto in POM | SF-2 Rondella reggispinta18 32 015 | 18 | 32 | 1,5 |
| Rivestito in acetale avvolto in POM | SF-2 Rondella reggispinta20 36 015 | 20 | 36 | 1,5 |
| Rivestito in acetale avvolto in POM | SF-2 Rondella reggispinta22 38 015 | 22 | 38 | 1,5 |
| Rivestito in acetale avvolto in POM | SF-2 Rondella reggispinta24 42 015 | 24 | 42 | 1,5 |
| Rivestito in acetale avvolto in POM | SF-2 Rondella reggispinta26 44 015 | 26 | 44 | 1,5 |
| Rivestito in acetale avvolto in POM | SF-2 Rondella reggispinta28 48 015 | 28 | 48 | 1,5 |
| Rivestito in acetale avvolto in POM | SF-2 Rondella reggispinta32 54 015 | 32 | 54 | 1,5 |
| Rivestito in acetale avvolto in POM | SF-2 Rondella reggispinta38 62 015 | 38 | 62 | 1,5 |
| Rivestito in acetale avvolto in POM | SF-2 Rondella reggispinta42 66 015 | 42 | 66 | 1,5 |
| Rivestito in acetale avvolto in POM | SF-2 Rondella reggispinta48 74 02 | 48 | 74 | 2,5 |
| Rivestito in acetale avvolto in POM | SF-2 Rondella reggispinta52 78 02 | 52 | 78 | 2,5 |
| Rivestito in acetale avvolto in POM | SF-2 Rondella reggispinta62 90 025 | 62 | 90 | 2,5 |
