| Marchio: | viiplus Self-lubricating composite bearing |
| Numero di modello: | Cuscinetti autolubrificanti senza olio del pom di rendimento elevato |
| MOQ: | Negozii |
| prezzo: | negotiate |
| Condizioni di pagamento: | L/C, T/T, Western Union |
| Capacità di approvvigionamento: | L/C, T/T, Western Union |

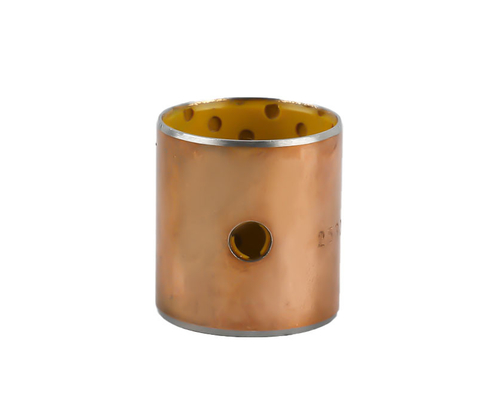

I cuscinetti semplici in polimero serie PAP P20 con polvere di bronzo sono componenti ad alte prestazioni progettati per applicazioni industriali che richiedono durata, basso attrito e autolubrificazione. Questi cuscinetti sono realizzati in materiale polimerico rinforzato con polvere di bronzo, che ne migliora la robustezza, la resistenza all'usura e la capacità di carico. Di seguito è riportata una panoramica dettagliata delle loro caratteristiche, applicazioni e specifiche:
Caratteristiche principali
Composizione materiale:
I cuscinetti sono realizzati in acciaio + polvere di bronzo + POM (poliossimetilene). Il rinforzo in polvere di bronzo migliora la robustezza e la resistenza all'usura, mentre lo strato in POM fornisce proprietà autolubrificanti179.
Autolubrificante:
Il materiale POM garantisce che i cuscinetti funzionino senza la necessità di lubrificazione esterna, riducendo le esigenze di manutenzione e i tempi di fermo19.
Durata e resistenza all'usura:
La polvere di bronzo migliora la capacità del materiale di resistere a carichi e velocità elevati, rendendolo adatto ad ambienti industriali esigenti17.
Dimensioni personalizzabili:
I cuscinetti sono disponibili in un'ampia gamma di dimensioni standard e personalizzate, garantendo la compatibilità con vari macchinari e attrezzature179.
Basso attrito e funzionamento regolare:
Il design del cuscinetto a strisciamento garantisce un basso attrito e un'efficiente trasmissione della potenza, contribuendo a un funzionamento regolare16.
Applicazioni
I cuscinetti della serie PAP P20 sono versatili e ampiamente utilizzati in settori quali:
Automotive: per componenti del telaio e sistemi di sospensione913.
Macchine agricole: nelle mietitrebbie, piantatrici e presse per balle914.
Macchinari industriali: per attrezzature siderurgiche e metallurgiche, macchinari minerari e sistemi idraulici913.
Edilizia e attrezzature pesanti: adatto per applicazioni a carico elevato e a bassa velocità914.
Specifiche tecniche
Temperatura di funzionamento: da -40°C a +120°C914.
Capacità di carico:
Statico: fino a 250 N/mm²
Dinamico: Fino a 140 N/mm²914.
Durezza: >270 HB9.
Lubrificazione: POM autolubrificante, olio o grasso17.

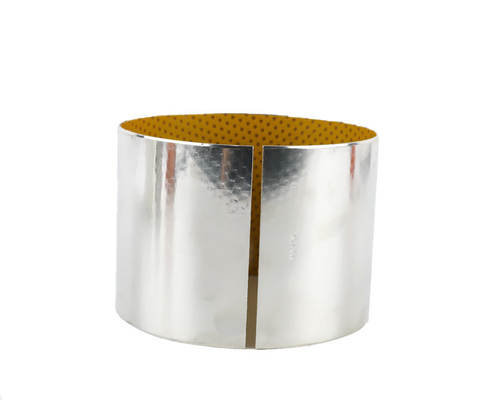

Trattamento superficiale: ramatura o stagnatura per una maggiore resistenza alla corrosione17.
Vantaggi
Esente da manutenzione: il design autolubrificante elimina la necessità di una lubrificazione regolare19.
Conveniente: riduce i costi operativi e i tempi di inattività914.
Prestazioni elevate: adatto per applicazioni a carico elevato, ad alta e a bassa velocità19.
Conformità ambientale: senza piombo e conforme agli standard internazionali come DIN 1494 e ISO 35471314.
Varianti del prodotto
La serie PAP P20 comprende una varietà di dimensioni, come:
PAP0608-P20: diametro interno 6 mm, diametro esterno 8 mm, larghezza 8 mm19.
PAP2025-P20: diametro interno 20 mm, diametro esterno 23 mm, larghezza 25 mm110.
PAP3030-P20: diametro interno 30 mm, diametro esterno 34 mm, larghezza 30 mm11.
Produttore e fornitore
Marca: viiplus Cuscinetto composito autolubrificante17.
Certificazioni: RHOS, DIN 1494, ISO 3547114.
Imballaggio: scatola dell'esportazione, pallet di legno o cassa di legno17.
Tempi di consegna: 5-25 giorni lavorativi17.
Per maggiori dettagli o per richiedere un preventivo potete contattarci.
Questa serie rappresenta una scelta affidabile per le industrie che cercano soluzioni di cuscinetti durevoli, a bassa manutenzione e ad alte prestazioni.
I cuscinetti semplici in polimero serie PAP P20 con polvere di bronzo sono componenti ad alte prestazioni progettati per fornire una rotazione fluida e affidabile in varie applicazioni industriali.
Realizzati in materiale polimerico rinforzato con polvere di bronzo, questi cuscinetti offrono eccezionale durata e resistenza all'usura. Il rinforzo in polvere di bronzo migliora la resistenza e la capacità di carico del materiale, rendendolo adatto all'uso in applicazioni ad alto carico e ad alta velocità.
Il design del cuscinetto a strisciamento consente una rotazione a basso attrito e un'efficiente trasmissione della potenza. Il materiale polimerico presenta anche buone proprietà autolubrificanti, riducendo la necessità di lubrificazione esterna e manutenzione.
Se utilizzati in macchinari, pompe, motori o altre apparecchiature industriali, i cuscinetti a strisciamento in polimero serie PAP P20 con polvere di bronzo offrono una soluzione robusta e affidabile per rotazione fluida e supporto del carico. La loro ingegneria di precisione, i materiali di alta qualità e le proprietà resistenti all'usura li rendono una scelta affidabile per le applicazioni industriali che richiedono il meglio in termini di prestazioni e durata.
| PAP0608-P20 6 8 8 * PAP2010-P20 20 23 10 4 |
| PAP0610-P20 6 8 10 * PAP2012-P20 20 23 12 4 |
| PAP0710-P20 7 9 10 * PAP2015-P20 20 23 15 4 |
| PAP0808-P20 8 10 8 4 PAP2017-P20 20 23 17 4 |
| PAP0810-P20 8 10 10 4 PAP2020-P20 20 23 20 4 |
| PAP0812-P20 8 10 12 4 PAP2025-P20 20 23 25 4 |
| PAP1008-P20 10 12 8 4 PAP2030-P20 20 23 30 4 |
| PAP1010-P20 10 12 10 4 PAP2215-P20 22 25 15 6 |
| PAP1012-P20 10 12 12 4 PAP2220-P20 22 25 20 6 |
| PAP1015-P20 10 12 15 4 PAP2222-P20 22 25 22 6 |
| PAP1020-P20 10 12 20 4 PAP2225-P20 22 25 25 6 |
| PAP1210-P20 12 14 10 4 PAP2230-P20 22 25 30 6 |
| PAP1212-P20 12 14 12 4 PAP2415-P20 24 27 15 6 |
| PAP1215-P20 12 14 15 4 PAP2420-P20 24 27 20 6 |
| PAP1220-P20 12 14 20 4 PAP2425-P20 24 27 25 6 |
| PAP1225-P20 12 14 25 4 PAP2430-P20 24 27 30 6 |
| PAP1310-P20 13 15 10 4 PAP2510-P20 25 28 10 6 |
| PAP1414-P20 14 16 14 4 PAP2515-P20 25 28 15 6 |
| PAP1415-P20 14 16 15 4 PAP2520-P20 25 28 20 6 |
| PAP1420-P20 14 16 20 4 PAP2530-P20 25 28 30 6 |
| PAP1422-P20 14 16 22 4 PAP2540-P20 25 28 40 6 |
| PAP1425-P20 14 16 25 4 PAP2550-P20 25 28 50 6 |
| PAP1432-P20 14 16 32 4 PAP2820-P20 28 32 20 6 |
| PAP1510-P20 15 17 10 4 PAP2825-P20 28 32 25 6 |
| PAP1512-P20 15 17 12 4 PAP2828-P20 28 32 28 6 |
| PAP1515-P20 15 17 15 4 PAP2830-P20 28 32 30 6 |
| PAP1520-P20 15 17 20 4 PAP3015-P20 30 34 15 6 |
| PAP1525-P20 15 17 25 4 PAP3020-P20 30 34 20 6 |
| PAP1610-P20 16 18 10 4 PAP3025-P20 30 34 25 6 |
| PAP1612-P20 16 18 12 4 PAP3030-P20 30 34 30 6 |
| PAP1615-P20 16 18 15 4 PAP3040-P20 30 34 40 6 |
| PAP1616-P20 16 18 16 4 PAP3220-P20 32 36 20 6 |
| PAP1620-P20 16 18 20 4 PAP3225-P20 32 36 25 6 |
| PAP1625-P20 16 18 25 4 PAP3230-P20 32 36 30 6 |
| PAP1815-P20 18 20 15 4 PAP3235-P20 32 36 35 6 |
| PAP1818-P20 18 20 18 4 PAP3240-P20 32 36 40 6 |
| PAP1820-P20 18 20 20 4 PAP3515-P20 35 39 15 6 |
| PAP1825-P20 18 20 25 4 PAP3520-P20 35 39 20 6 |
| PAP3525-P20 35 39 25 6 PAP6070-P20 60 65 70 8 |
| PAP3530-P20 35 39 30 6 PAP6530-P20 65 70 30 8 |
| PAP3535-P20 35 39 35 6 PAP6540-P20 65 70 40 8 |
| PAP3540-P20 35 39 40 6 PAP6550-P20 65 70 50 8 |
| PAP3550-P20 35 39 50 6 PAP6560-P20 65 70 60 8 |
| PAP3635-P20 36 40 35 6 PAP6565-P20 65 70 65 8 |
| PAP3720-P20 37 41 20 6 PAP6570-P20 65 70 70 8 |
| PAP3730-P20 37 41 30 6 PAP7030-P20 70 75 30 8 |
| PAP4020-P20 40 44 20 8 PAP7040-P20 70 75 40 8 |
| PAP4025-P20 40 44 25 8 PAP7050-P20 70 75 50 8 |
| PAP4030-P20 40 44 30 8 PAP7060-P20 70 75 60 8 |
| PAP4040-P20 40 44 40 8 PAP7065-P20 70 75 65 8 |
| PAP4050-P20 40 44 50 8 PAP7070-P20 70 75 70 8 |
| PAP4520-P20 45 50 20 8 PAP7080-P20 70 75 80 8 |
| PAP4525-P20 45 50 25 8 PAP7540-P20 75 80 40 9,5 |
| PAP4530-P20 45 50 30 8 PAP7560-P20 75 80 60 9,5 |
| PAP4535-P20 45 50 35 8 PAP7575-P20 75 80 75 9,5 |
| PAP4540-P20 45 50 40 8 PAP7580-P20 75 80 80 9,5 |
| PAP4545-P20 45 50 45 8 PAP8040-P20 80 85 40 9,5 |
| PAP4550-P20 45 50 50 8 PAP8050-P20 80 85 50 9,5 |
| PAP5020-P20 50 55 20 8 PAP8055-P20 80 85 55 9,5 |
| PAP5025-P20 50 55 25 8 PAP8060-P20 80 85 60 9,5 |
| PAP5030-P20 50 55 30 8 PAP8080-P20 80 85 80 9,5 |
| PAP5040-P20 50 55 40 8 PAP80100-P20 80 85 100 9,5 |
| PAP5050-P20 50 55 50 8 PAP8530-P20 85 90 30 9,5 |
| PAP5055-P20 50 55 55 8 PAP8540-P20 85 90 40 9,5 |
| PAP5060-P20 50 55 60 8 PAP8550-P20 85 90 50 9,5 |
| PAP5520-P20 55 60 20 8 PAP8560-P20 85 90 60 9,5 |
| PAP5525-P20 55 60 25 8 PAP8580-P20 85 90 80 9,5 |
| PAP5530-P20 55 60 30 8 PAP8585-P20 85 90 85 9,5 |
| PAP5540-P20 55 60 40 8 PAP85100-P20 85 90 100 9,5 |
| PAP5550-P20 55 60 50 8 PAP9040-P20 90 95 40 9,5 |
| PAP5555-P20 55 60 55 8 PAP9060-P20 90 95 60 9,5 |
| PAP5560-P20 55 60 60 8 PAP9080-P20 90 95 80 9,5 |
| PAP6030-P20 60 65 30 8 PAP9090-P20 90 95 90 9,5 |
| PAP6040-P20 60 65 40 8 PAP90100-P20 90 95 100 9,5 |
| PAP6050-P20 60 65 50 8 PAP9530-P20 95 100 30 9,5 |
| PAP6060-P20 60 65 60 8 PAP9560-P20 95 100 60 9,5 |
| PAP95100-P20 95 100 100 9,5 PAP13050-P20 130 135 50 9,5 |
| PAP10030-P20 100 105 30 9,5 PAP13060-P20 130 135 60 9,5 |
| PAP10040-P20 100 105 40 9,5 PAP13080-P20 130 135 80 9,5 |
| PAP10050-P20 100 105 50 9,5 PAP130100-P20 130 135 100 9,5 |
| PAP10060-P20 100 105 60 9,5 PAP130130-P20 130 135 130 9,5 |
| PAP10080-P20 100 105 80 9,5 PAP13530-P20 135 140 30 9,5 |
| PAP10090-P20 100 105 90 9,5 PAP13560-P20 135 140 60 9,5 |
| PAP10095-P20 100 105 95 9,5 PAP13580-P20 135 140 80 9,5 |
| PAP100100-P20 100 105 100 9,5 PAP14050-P20 140 145 50 9,5 |
| PAP100115-P20 100 105 115 9,5 PAP14060-P20 140 145 60 9,5 |
| PAP10550-P20 105 110 50 9,5 PAP14080-P20 140 145 80 9,5 |
| PAP10560-P20 105 110 60 9,5 PAP140100-P20 140 145 100 9,5 |
| PAP10580-P20 105 110 80 9,5 PAP140140-P20 140 145 140 9,5 |
| PAP10595-P20 105 110 95 9,5 PAP15050-P20 150 155 50 9,5 |
| PAP105105-P20 105 110 105 9,5 PAP15060-P20 150 155 60 9,5 |
| PAP105110-P20 105 110 110 9,5 PAP15080-P20 150 155 80 9,5 |
| PAP105115-P20 105 110 115 9,5 PAP150100-P20 150 155 100 9,5 |
| PAP11030-P20 110 115 30 9,5 PAP150150-P20 150 155 150 9,5 |
| PAP11050-P20 110 115 50 9,5 PAP16050-P20 160 165 50 11 |
| PAP11060-P20 110 115 60 9,5 PAP16060-P20 160 165 60 11 |
| PAP11080-P20 110 115 80 9,5 PAP16080-P20 160 165 80 11 |
| PAP11095-P20 110 115 95 9,5 PAP160100-P20 160 165 100 11 |
| PAP110110-P20 110 115 110 9,5 PAP160160-P20 160 165 160 11 |
| PAP110115-P20 110 115 115 9,5 PAP17050-P20 170 175 50 11 |
| PAP11550-P20 115 120 50 9,5 PAP17060-P20 170 175 60 11 |
| PAP11570-P20 115 120 70 9,5 PAP17080-P20 170 175 80 11 |
| PAP12040-P20 120 125 40 9,5 PAP170100-P20 170 175 100 11 |
| PAP12060-P20 120 125 60 9,5 PAP170170-P20 170 175 170 11 |
| PAP12080-P20 120 125 80 9,5 PAP18050-P20 180 185 50 11 |
| PAP120100-P20 120 125 100 9,5 PAP18060-P20 180 185 60 11 |
| PAP120110-P20 120 125 110 9,5 PAP18080-P20 180 185 80 11 |
| PAP120120-P20 120 125 120 9,5 PAP180100-P20 180 185 100 11 |
| PAP12550-P20 125 130 50 9,5 PAP180180-P20 180 185 180 11 |
| PAP12560-P20 125 130 60 9,5 PAP19050-P20 190 195 50 11 |
| PAP12580-P20 125 130 80 9,5 PAP19060-P20 190 195 60 11 |
| PAP125100-P20 125 130 100 9,5 PAP19080-P20 190 195 80 11 |
| PAP125110-P20 125 130 110 9,5 PAP190100-P20 190 195 100 11 |
| PAP125125-P20 125 130 125 9,5 PAP190120-P20 190 195 120 11 |
| PAP190190-P20 190 195 190 11 PAP250100-P20 250 255 100 12 |
| PAP20050-P20 200 205 50 11 PAP250120-P20 250 255 120 12 |
| PAP20060-P20 200 205 60 11 PAP250250-P20 250 255 250 12 |
| PAP20080-P20 200 205 80 11 PAP26050-P20 260 265 50 12 |
| PAP200100-P20 200 205 100 11 PAP26060-P20 260 265 60 12 |
| PAP200120-P20 200 205 120 11 PAP26080-P20 260 265 80 12 |
| PAP200200-P20 200 205 200 11 PAP260100-P20 260 265 100 12 |
| PAP22050-P20 220 225 50 12 PAP260120-P20 260 265 120 12 |
| PAP22060-P20 220 225 60 12 PAP260260-P20 260 265 260 12 |
| PAP22080-P20 220 225 80 12 PAP28050-P20 280 285 50 12 |
| PAP220100-P20 220 225 100 12 PAP28060-P20 280 285 60 12 |
| PAP220120-P20 220 225 120 12 PAP28080-P20 280 285 80 12 |
| PAP220220-P20 220 225 220 12 PAP280100-P20 280 285 100 12 |
| PAP24050-P20 240 245 50 12 PAP280120-P20 280 285 120 12 |
| PAP24060-P20 240 245 60 12 PAP280280-P20 280 285 280 12 |
| PAP24080-P20 240 245 80 12 PAP30050-P20 300 305 50 12 |
| PAP240100-P20 240 245 100 12 PAP30060-P20 300 305 60 12 |
| PAP240120-P20 240 245 120 12 PAP30080-P20 300 305 80 12 |
| PAP240240-P20 240 245 240 12 PAP300100-P20 300 305 100 12 |
| PAP25050-P20 250 255 50 12 PAP300120-P20 300 305 120 12 |
| PAP25060-P20 250 255 60 12 PAP300300-P20 300 305 300 12 |
| PAP25080-P20 250 255 80 12 |

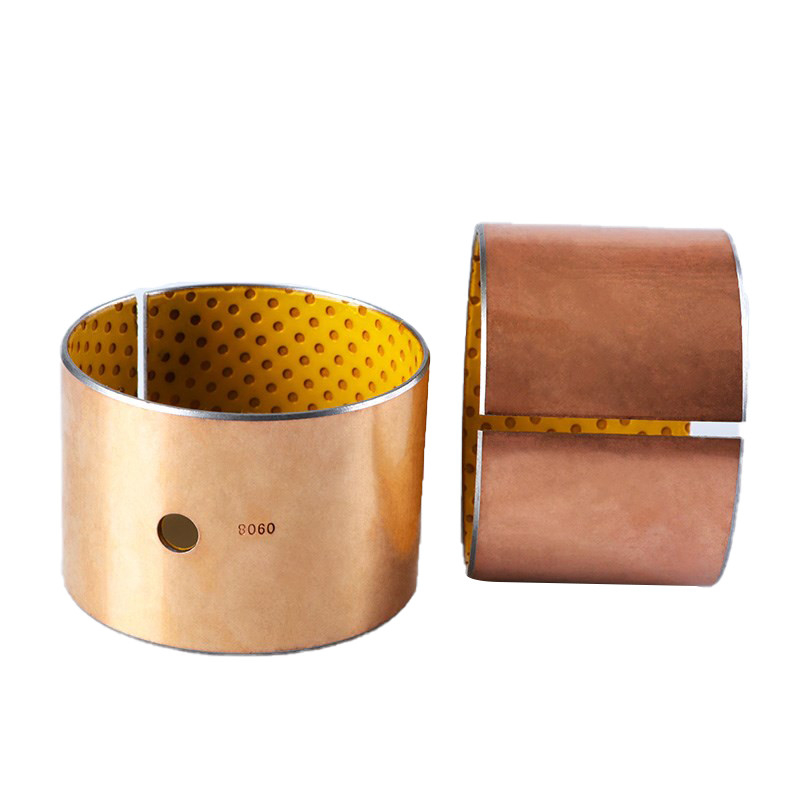

Il cuscinetto a manicotto basato su POM, chiamato anche boccola POM, cuscinetto lubrificato perimetrale, cuscinetto senza olio, cuscinetto a secco, cuscinetto in POM e manicotto a secco rivestito in POM. Ha una struttura materiale simile con tasselli. La differenza sta nello strato rivestito in POM.
La boccola composita POM gialla è un articolo standard della nostra azienda. Questo tipo di cuscinetto autolubrificante ha la stessa struttura del materiale di altre boccole POM.
1. POM 0,3~0,5 mm.
2. Bronzo poroso 0,2~0,3 mm.
3. Supporto in acciaio 0,4~2,2 mm.
4. Placcatura in rame 0,008 mm.
| Specifiche per cuscinetto a boccola divisa POM - Tipo POM | |
| Riferimento | Boccola POM |
| Marca | Viiplus |
| Diametro interno | 20 mm |
| Diametro esterno | 23 mm |
| Larghezza | 15 mm |
| Tipo | Cuscinetto |
| Peso (KG) | 0,0001 |
| Capacità di carico | 70 N/mm2 | |
| Valore di attrito | da 0,05 a 0,25 µ | |
| Temperatura | da -40 a +130 [°C] | |
| Massimo. Pv (condizione dell'olio) | 22N/mm2.m/s | |
| Massimo. velocità | 2,5 m/s | |
1. Strato scorrevole POM con o senza impronte di lubrificante per la lavorazione
2. Sinterizzazione di bronzo poroso
3. Parte posteriore in acciaio
| PRESTAZIONE OPERATIVA | |
| Asciutto | Povero |
| Lubrificato ad olio | Bene |
| Lubrificato a grasso | Molto bene |
| Lubrificato ad acqua | Povero |
| Fluido di processo lubrificato | Povero |
| GENERALE | Unità | Valore | |
| Carico massimo, pag |
Statico |
N/mm2 |
140 140 |
| Temperatura operativa |
minimo |
°C |
- 40 130 |
| Coefficiente di dilatazione termica lineare | Parallelo alla superficie | 10-6/K | 11 |
| Normale alla superficie | 10-6/K | 29 |
| LUBRIFICATO A GRASSO | ||
| Velocità massima di scorrimento, U | SM | 2.5 |
| Fattore PU massimo | N/mm2xm/s | 2.8 |
| Coefficiente di attrito | 0,06 – 0,12 |
| RACCOMANDAZIONI | |||
| Rugosità della superficie dell'albero, Ra | µm | ≤ 0,4 | |
| Durezza della superficie dell'albero |
Normale |
HB |
>200 >350 |
Forme dei cuscinetti disponibili in dimensioni standard
Cuscinetti metrici e boccole in pollici su ordinazione: forme standard di boccole in dimensioni speciali, mezze boccole, forme speciali ottenute per stampaggio, cuscinetti con tacche di posizionamento, fori di lubrificazione e scanalature lavorate, boccole con design personalizzato
Video
Video
Video
Video
Video
