Cuscinetto autolubrificante composito intrecciato senza olio, boccola, con supporto in acciaio è un tipo di cuscinetto specificamente progettato per funzionare senza la necessità di lubrificazione esterna. È costituito da un materiale composito intrecciato, principalmente (Politetrafluoroetilene), che è autolubrificante e in grado di resistere a temperature e pressioni estreme. Il supporto in acciaio fornisce supporto strutturale e durata, mentre il materiale composito garantisce un funzionamento regolare e senza attrito.

Questo tipo di cuscinetto è comunemente utilizzato in applicazioni in cui la lubrificazione è difficile o impossibile, come in ambienti ad alta temperatura o sottovuoto. Le proprietà autolubrificanti del composito gli consentono di funzionare efficacemente senza la necessità di manutenzione regolare o sostituzione dei lubrificanti.

La struttura composita intrecciata del cuscinetto contribuisce anche alla sua durata e resistenza all'usura. Le fibre sono intrecciate in modo da creare un materiale resistente, ma flessibile, in grado di resistere sia alle forze di compressione che di trazione. Questo lo rende una scelta eccellente per applicazioni che richiedono cuscinetti in grado di sopportare carichi pesanti e movimenti frequenti.

Nel complesso, i cuscinetti autolubrificanti compositi intrecciati senza olio, le boccole e i prodotti con supporto in acciaio sono soluzioni affidabili, efficienti ed economiche per applicazioni che richiedono alte prestazioni in ambienti estremi.

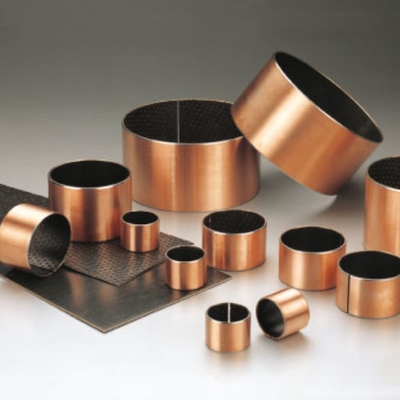

Boccola di valore con supporto in acciaio, boccole in bronzo e ottone rivestite - Acciaio inossidabile 316

Boccola con supporto in acciaioBoccole rinforzate in acciaio ad alte prestazioni, la protezione ambientale si basa su un substrato in acciaio, polvere di bronzo centrale, superficie sferica sinterizzata che rotola quattro etilene () e una miscela di materiale polimerico verde, rotolamento e scorrimento del cuscinetto. Il prodotto è privo di piombo, la resistenza all'usura è eccellente, uno strato di plastica e uno strato di rame con elevata resistenza, resistenza alla fatica, prestazioni resistenti agli urti sono un buon modo per un vantaggio.

Boccole metriche (mm)Imperiali (pollici) Dimensioni Richiedi un preventivo.
Tolleranze, gioco di funzionamento (dati della boccola)
Tolleranze albero e alloggiamento (Progettazione di disposizioni di boccole)

Pressione massima di carico: 180Mpa

Fattore di attrito: 0,03~0,20

Intervallo di temperatura di esercizio: -90 ° C ~ 180 ° C





Poli tetra fluoroetilene()



È un polimero costituito da tetrafluoroetilene come monomero. Bianco ceroso, traslucido, buona resistenza al calore e al freddo, può essere utilizzato a -180 ~ 260 C per lungo tempo. Questo materiale ha le caratteristiche di antiacido, anti-alcali, anti-vari solventi organici, quasi insolubile in tutti i solventi. Allo stesso tempo, ha le caratteristiche di resistenza alle alte temperature, il suo coefficiente di attrito è molto basso, quindi può essere utilizzato per la lubrificazione, ma diventa anche facile da pulire il rivestimento ideale dello strato interno del tubo dell'acqua; Tossico, cancerogeno per l'uomo.





Proprietà		data
capacità di carico massimaP	Carico statico	250N/mm²
	Carico dinamico	140N/mm²
velocità lineare più altaV	Attrito a secco	2,5 m/s
	Lubrificazione a olio	5 m/s
Valore PV elevato	Attrito a secco	3,6N/mm²・m/s
	Lubrificazione a olio	50N/mm²・m/s
Il coefficiente di attritoμ	Attrito a secco	0,04~0,20
	Lubrificazione a olio	0,02~0,07
L'uso della temperatura		-195℃～+280℃
Coefficiente di conducibilità termica		42W/m・K
Coefficiente di espansione termica		11×10-6/K





Caratteristiche



1. Adatto per l'uso in condizioni di ingrassaggio o lubrificazione, elevata capacità di carico, buona resistenza all'usura;

2. Adatto per rotazione, movimento alternativo e oscillante e altre forme di movimento e avviamento frequente, movimento intermittente o carico pesante e altre occasioni in cui non è facile formare la lubrificazione del film d'olio;

3. Condizioni di lubrificazione a basso carico e bassa velocità con coefficiente di attrito basso stabile ed eccellente resistenza all'usura;

4. Lo strato superficiale di attrito può essere sottoposto a lavorazione secondaria, il cuscinetto nel foro del sedile dopo la lavorazione, può ulteriormente migliorare la precisione dell'adattamento;

5. Lungo tempo di lavoro in condizioni di lubrificazione limite, come nel processo di manutenzione regolare del grasso, può prolungare la durata;

6. Cuscinetti per struttura a parete sottile, leggeri, occupano un piccolo volume, adatti per un design compatto;

7. Buona stabilità dimensionale, elevata resistenza meccanica;

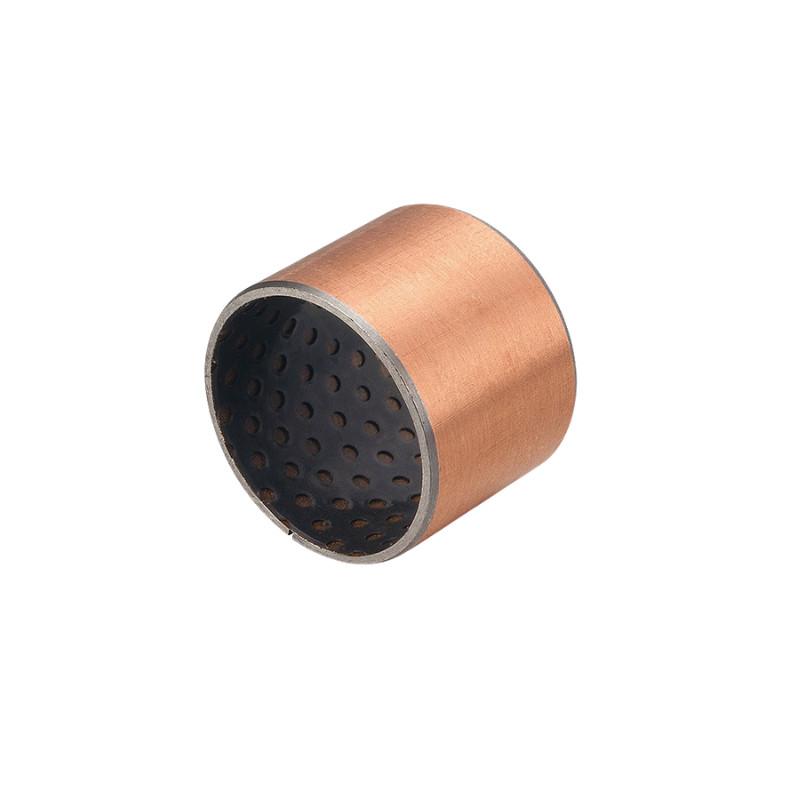

Cuscinetto composito POM



Cuscinetto radiale avvolto, boccola avvolta, strato di scorrimento acciaio/POM, DIN 1494/ISO 3547, Bassa manutenzione
DETTAGLI TECNICI
Capacità di carico specifica statica	≤ 250 [N/mm2]	Deformazione termica	- 40 [°C] a + 130 [°C]
Capacità di carico specifica dinamica	≤ 140 [N/mm2]
Velocità di scorrimento	≤ 2,5 [m/s]	Valore PV massimo	2,8 [N/mm² x m/s]
Valore di attrito	0,04 [µ] a 0,12 [µ]
MATERIALI
Materiale di supporto	Acciaio ramato o stagnato	Strato intermedio	Bronzo sinterizzato
Strato di scorrimento	POM (MoS2)/tasche di lubrificazione
DETTAGLI DI TOLLERANZA
Alloggiamento Ø	H7	Tolleranza albero	h8
Interno boccola-Ø dopo il montaggio	nell'intervallo di D
MATERIALE ALBERO
Acciaio, temprato o non temprato
Rugosità superficiale ≤ Ra 0,8
PROPRIETÀ
Funziona con lubrificazione a grasso o olio. Tutti i tipi di movimenti sono adatti a questo materiale di scorrimento. Ha una buona resistenza allo sporco, è molto robusto e ha un'elevata capacità di carico.
CAMPO DI APPLICAZIONE
gru per autocarri, macchine agricole, cilindri idraulici, macchine edili, portelloni
MANUTENZIONE
È un materiale per cuscinetti a bassa manutenzione con strato di scorrimento MoS2 e tasche di lubrificazione. È necessaria un'ingrassatura iniziale durante l'installazione, dopodiché è obbligatoria l'ingrassatura periodica con olio o grasso.
CONSIGLI DI MONTAGGIO
Alloggiamento	Smusso min. 1,5 mm x 15-45°, per un facile allineamento della boccola
Albero	Smusso 5 mm x 15°, per un facile inserimento dell'albero
Si consiglia di utilizzare un mandrino di montaggio a forza per l'installazione della boccola. Potrebbe essere necessario applicare un po' di grasso sulla superficie esterna della boccola quando la si pressa nell'alloggiamento.
Incollaggio	L'adesivo non deve entrare in contatto con la superficie di scorrimento!



Struttura



1. Spessore POM 0,30~0,50 mm. Fornisce un'elevata resistenza all'usura e un basso attrito anche con un volume minimo di lubrificante, questa superficie del cuscinetto presenta un motivo di rientranze circolari che devono essere riempite di grasso al montaggio del cuscinetto.
2. Spessore polvere di bronzo sinterizzato 0,20-0,35 mm. Una speciale composizione di rame in polvere è fusa termicamente al supporto in acciaio. Questo strato di contatto funge da ancoraggio per lo strato e conduce l'accumulo termico lontano dalle superfici del cuscinetto.
3. Acciaio a basso tenore di carbonio. Impostando le fondamenta delle boccole, il retro in acciaio offre eccezionali caratteristiche di stabilità, trasporto del carico e dissipazione del calore.



cuscinetto autolubrificante senza olio del processo di stampaggio











Struttura e composizione



· Materiale composito metallo-polimero per boccole
· Supporto in acciaio + Sinterizzazione bronzo poroso + POM con rientranze di lubrificazione





Prestazioni operative
A secco	Scarsa
Lubrificato a olio	Buona
Lubrificato a grasso	Ottima
Lubrificato con acqua	Scarsa
Lubrificato con fluido di processo	Scarsa





· Materiale composito metallo-polimero per boccole
· Supporto in acciaio + Sinterizzazione bronzo poroso +
POM con rientranze di lubrificazione

Disponibilità

forme di cuscinetti disponibili in dimensioni standard
· boccole cilindriche
· rondelle reggispinta
· piastre di scorrimento
cuscinetti metrici e boccole imperiali realizzati su ordinazione: forme di boccole standard in dimensioni speciali, mezze boccole, forme speciali ottenute per stampaggio, cuscinetti con intagli di posizionamento, fori di lubrificazione e scanalature lavorate, design di boccole personalizzati
