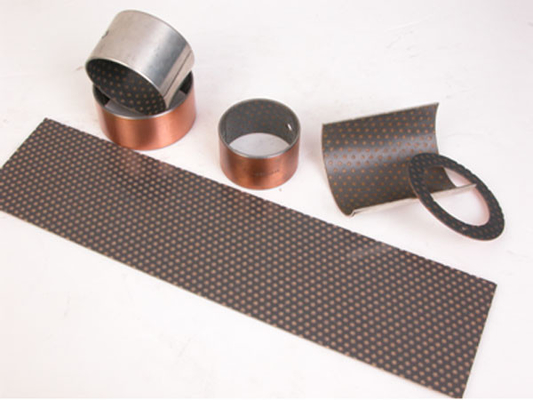

La boccola cilindrica e la rondella reggispinta PAP P14 è un materiale per cuscinetti scorrevoli ad alte prestazioni che non richiede manutenzione ed è rispettoso dell'ambiente.Questo materiale è un materiale di scorrimento standard senza piombo progettato specificamente per applicazioni con funzionamento a secco esenti da manutenzione, in particolare nell'industria alimentare.Può però essere utilizzato anche in sistemi con lubrificazione liquida, anche se l'uso del grasso come lubrificante è limitato e sconsigliato.

Il processo di produzione del materiale P14 comprende un processo di miscelazione appositamente adattato in cui viene prodotta la massa lubrificante solida.In un'operazione di sinterizzazione parallela e continua, la polvere di bronzo viene sinterizzata sul retro in acciaio come strato di scorrimento.Ne risulta uno strato di scorrimento con uno spessore compreso tra 0,2 mm e 0,35 mm e un volume dei pori di circa il 30%.Successivamente le cavità vengono riempite di lubrificante solido mediante rulli impregnatori.Questa fase del processo viene controllata in modo tale che sopra lo strato di strisciamento si formi uno strato di rodaggio di lubrificante solido fino ad uno spessore massimo di 0,03 mm.Negli ulteriori trattamenti termici vengono adattate le proprietà caratteristiche del sistema di materiale e mediante coppie di rulli controllate vengono prodotte le tolleranze di spessore richieste del materiale composito.

Nota: il materiale P14 non può essere utilizzato in acqua (alternative: P180, P147, P10, P11).Gli elementi scorrevoli di vari design sono prodotti dal materiale P14 attraverso processi di taglio, stampaggio e sagomatura.I design standard includono boccole cilindriche, boccole flangiate, rondelle reggispinta e strisce.Nella fase finale, i cuscinetti a strisciamento realizzati in materiale P14 vengono sottoposti a un trattamento anticorrosivo sul retro del cuscinetto, sulle superfici terminali e sulle superfici di battuta.La versione standard è di stagno con uno spessore dello strato di circa 0,002 mm.Lo stagno viene utilizzato come protezione temporanea dalla corrosione e come aiuto per il montaggio.

Le caratteristiche del materiale P14 includono l'assenza di piombo, una tendenza molto bassa allo stick-slip, una bassa usura, un basso coefficiente di attrito, nessuna tendenza a fondersi con il metallo e una tendenza molto bassa a rigonfiarsi.I campi di applicazione preferiti includono il funzionamento esente da manutenzione in condizioni di funzionamento a secco dove sono richieste parti senza piombo, movimenti rotatori o oscillatori fino a una velocità di 1 m/s, movimenti lineari e un intervallo di temperatura da -200°C a 280°C. °C.

Il funzionamento idrodinamico è possibile senza problemi fino ad una velocità di scorrimento di 3 m/s.Tuttavia, in caso di funzionamento continuo superiore a 3 m/s sussiste il rischio di erosione del flusso o cavitazione.Motorservice offre come servizio il calcolo degli stati operativi idrodinamici.

Inoltre, la rondella reggispinta della serie PAP P14 (PAW42 P14) è disponibile in varie varianti ordinabili nel negozio online MISUMI, con dati CAD gratuiti, consegna rapida e prezzi equi.Altri prodotti della serie PAP P14 includono boccole cilindriche, boccole flangiate, rondelle reggispinta e nastri.Ad esempio, la boccola cilindrica PAP6040-P14-KS KS ha un diametro interno di 60 mm, un diametro esterno di 65 mm e una lunghezza di 40 mm.Un altro esempio è la boccola cilindrica generica PAP2020-P14 con un diametro interno di 20 mm, un diametro esterno di 23 mm e una lunghezza di 20 mm.Il negozio online MISUMI offre anche cuscinetti a scorrimento in materiale composito PAP P14, con varie varianti disponibili per la selezione e la configurazione.

Tipi disponibili: Rivestimento flangiato (PAF) Boccola cilindrica (PAP) Rondella reggispinta (PAW)

Prezzo di fabbrica cinese equivalente a PAP Buchsen

Cuscinetti a strisciamento a manutenzione ridotta ed esenti da manutenzione

Cespugli
Cespugli
Descrizione	Di	Fare	B
PAP0203P14	2	3,5	3
PAP0303P14	3	4,5	3
PAP0304P14	3	4,5	4
PAP0305P14	3	4,5	5
PAP0306P14	3	4,5	6
PAP0403P14	4	5,5	3
PAP0404P14	4	5,5	4
PAP0406P14	4	5,5	6
PAP0410P14	4	5,5	10
PAP0505P14	5	7	5
PAP0508P14	5	7	8
PAP0510P14	5	7	10
PAP0606P14	6	8	6
PAP0608P14	6	8	8
PAP0610P14	6	8	10
PAP0710P14	7	9	10
PAP0806P14	8	10	6
PAP0808P14	8	10	8
PAP0810P14	8	10	10
PAP0812P14	8	10	12
PAP100115 P14	100	105	115
PAP10050P14	100	105	50
PAP10060P14	100	105	60
PAP1008P14	10	12	8
PAP1010 P14	10	12	10
PAP1012 P14	10	12	12
PAP1015P14	10	12	15
PAP1020 P14	10	12	20
PAP11060 P14	110	115	60
PAP12060P14	120	125	60
PAP1208 P14	12	14	8
PAP1210 P14	12	14	10
PAP1212 P14	12	14	12
PAP1215 P14	12	14	15
PAP1220 P14	12	14	20
PAP1225 P14	12	14	25
PAP125100 P14	125	130	100
PAP130100 P14	130	135	100
PAP1310 P14	13	15	10
PAP140100 P14	140	145	100
PAP14060 P14	140	145	60
PAP1410 P14	14	16	10
PAP1412 P14	14	16	12
PAP1415 P14	14	16	15
PAP1420P14	14	16	20
PAP1425 P14	14	16	25
PAP150100 P14	150	155	100
PAP15080P14	150	155	80
PAP1510 P14	15	17	10
PAP1512 P14	15	17	12
PAP1515 P14	15	17	15
PAP1520P14	15	17	20
PAP1525 P14	15	17	25
PAP16080P14	160	165	80
PAP1610 P14	16	18	10
PAP 1612 P14	16	18	12
PAP1615P14	16	18	15
PAP1620 P14	16	18	20
PAP1625P14	16	18	25
PAP180100 P14	180	185	100
PAP 1810 P14	18	20	10
PAP 1815 P14	18	20	15
PAP 1820 P14	18	20	20
PAP 1825 P14	18	20	25
PAP200100 P14	200	205	100
PAP2010 P14	20	23	10
PAP2015 P14	20	23	15
PAP2020 P14	20	23	20
PAP2025 P14	20	23	25
PAP2030 P14	20	23	30
PAP2215P14	22	25	15
PAP2220P14	22	25	20
PAP2225P14	22	25	25
PAP2230P14	22	25	30
PAP2415P14	24	27	15
PAP2420P14	24	27	20
PAP2425P14	24	27	25
PAP2510P14	25	28	10
PAP2515P14	25	28	15
PAP2520P14	25	28	20
PAP2525P14	25	28	25
PAP2530P14	25	28	30
PAP2550 P14	25	28	50
PAP2820 P14	28	32	20
PAP2830P14	28	32	30
PAP300100 P14	300	305	100
PAP3015P14	30	34	15
PAP3020 P14	30	34	20
PAP3025P14	30	34	25
PAP3030 P14	30	34	30
PAP3040P14	30	34	40
PAP3230 P14	32	36	30
PAP3240P14	32	36	40
PAP3520P14	35	39	20
PAP3530P14	35	39	30
PAP3540P14	35	39	40
PAP3550 P14	35	39	50
PAP4020P14	40	44	20
PAP4030P14	40	44	30
PAP4040P14	40	44	40
PAP4050P14	40	44	50
PAP4510P14	45	50	10
PAP4530P14	45	50	30
PAP4540 P14	45	50	40
PAP4550P14	45	50	50
PAP5020P14	50	55	20
PAP5030 P14	50	55	30
PAP5040 P14	50	55	40
PAP5060 P14	50	55	60
PAP5540P14	55	60	40
PAP5560 P14	55	60	60
PAP6030 P14	60	65	30
PAP6040 P14	60	65	40
PAP6060P14	60	65	60
PAP6070 P14	60	65	70
PAP6540P14	65	70	40
PAP6550 P14	65	70	50
PAP6560 P14	65	70	60
PAP6570P14	65	70	70
PAP7040 P14	70	75	40
PAP7050 P14	70	75	50
PAP7070 P14	70	75	70
PAP7550 P14	75	80	50
PAP7560P14	75	80	60
PAP8040 P14	80	85	40
PAP8060P14	80	85	60
PAP8080 P14	80	85	80
PAP8560P14	85	90	60
PAP90100P14	90	95	100
PAP9060P14	90	95	60
su
Boccole flangiate
Boccole flangiate PAF..
Descrizione	Di	Fare	B
PAF06040 P14	6	8	4
PAF06070 P14	6	8	7
PAF06080 P14	6	8	8
PAF08055 P14	8	10	5,5
PAF08075 P14	8	10	7,5
PAF08095 P14	8	10	9,5
PAF10070 P14	10	12	7
PAF10090 P14	10	12	9
PAF10120 P14	10	12	12
PAF10170 P14	10	12	17
PAF12070 P14	12	14	7
PAF12090 P14	12	14	9
PAF12120 P14	12	14	12
PAF12170 P14	12	14	17
PAF14120 P14	14	16	12
PAF14170 P14	14	16	17
PAF15090 P14	15	17	9
PAF15120 P14	15	17	12
PAF15170 P14	15	17	17
PAF16120 P14	16	18	12
PAF16170 P14	16	18	17
PAF18120 P14	18	20	12
PAF18170 P14	18	20	17
PAF18220 P14	18	20	22
PAF 20115 P14	20	23	11,5
PAF 20165 P14	20	23	16,5
PAF20215 P14	20	23	21,5
PAF25115P14	25	28	11,5
PAF25165 P14	25	28	16,5
PAF25215 P14	25	28	21,5
PAF30160P14	30	34	16
PAF30260 P14	30	34	26
PAF35160 P14	35	39	16
PAF35260 P14	35	39	26
PAF40260P14	40	44	26
su
Strisce
Strisce
Descrizione	l	B	S3
PAS20250 P14	500	250	2,0
PAS10250 P14	500	250	1,0
PAS05180 P14	500	180	0,5
PAS07250 P14	500	250	0,75
PAS15250 P14	500	250	1,5
PAS30250 P14	500	250	3,06
PAS25250 P14	500	250	2,5
su
Rondelle di spinta
Rondelle reggispinta PAW
Descrizione	Di	Fare	S3
ZAMPA 18 P14	18	32	1,5
ZAMPA 20 P14	20	36	1,5
ZAMPA 52 P14	52	78	2,0
ZAMPA 14 P14	14	26	1,5
ZAMPA 26 P14	26	44	1,5
ZAMPA 10 P14	10	20	1,5
ZAMPA 32 P14	32	54	1,5
ZAMPA 22 P14	22	38	1,5
ZAMPA 48 P14	48	74	2,0
ZAMPA 38 P14	38	62	1,5
ZAMPA 42 P14	42	66	1,5
ZAMPA 16 P14	16	30	1,5
ZAMPA 12 P14	12	24	1,5
ZAMPA 28 P14	28	48	1,5
ZAMPA 62 P14	62	90	2,0

Non è possibile trovare la soluzione desiderata per le applicazioni con cuscinetti a strisciamento con prodotti realizzati con materiali esenti da manutenzione per tutti i compiti e applicazioni.Per tali compiti e applicazioni sono disponibili materiali a bassa manutenzione.In questo caso, la superficie di scorrimento che assorbe il carico di usura è formulata a partire da una matrice PVDF (polivinilidene fluoruro).

P1 Gleitlager Permaglide PAP Buchsen equivalente

adatto per il funzionamento a secco

Gleitlager Permaglide PAP Buchsen Equivalent è un materiale di scorrimento robusto e contenente piombo con le massime prestazioni tribologiche.È progettato per applicazioni con funzionamento a secco esenti da manutenzione, ma può essere utilizzato anche in sistemi con lubrificazione liquida.

Le caratteristiche uniche:

• Uso universale
• Bassi valori di attrito, elevata resistenza all'usura
• Estremamente buone prestazioni nel funzionamento a secco in quanto autolubrificante

Produzione materiale

La massa lubrificante solida viene prodotta in un processo di miscelazione appositamente adattato.In un'operazione di sinterizzazione parallela e continua, la polvere di bronzo viene sinterizzata sul retro in acciaio o bronzo come strato di scorrimento.Si forma così uno strato di scorrimento con uno spessore da 0,2 mm a 0,35 mm e un volume dei pori di ca.30%.Successivamente le cavità vengono riempite con lubrificante solido mediante rulli impregnatori.

Questa fase del processo è controllata in modo tale che uno strato di rodaggio di lubrificante solido fino a max.Sopra lo strato di scorrimento viene prodotto uno spessore di 0,03 mm.Negli ulteriori trattamenti termici vengono adattate le proprietà caratteristiche del sistema di materiale e mediante coppie di rulli controllate vengono prodotte le tolleranze di spessore richieste del materiale composito.

Aree di applicazione preferite

P2 Gleitlager Permaglide PAP Buchsen Equivalente

lubrificazione necessaria

Le caratteristiche uniche:

• Possibilità di lubrificazione a vita
• Bassa usura
• Bassa sensibilità al carico sui bordi
• Buone caratteristiche di smorzamento
• Insensibile agli urti
• Buona resistenza chimica

Per ridurre il coefficiente di attrito e migliorare la conduttività termica, nella matrice vengono miscelati additivi speciali.Inoltre, la superficie dello strato di scorrimento può opzionalmente essere dotata di scarichi del foro di lubrificazione per accogliere grasso o olio.

Per Permaglide®, cuscinetti per requisiti di prestazioni estremamente elevate, ha formulato e applicato una matrice plastica PEEK (polichetone) che è composta con speciali riempitivi su scala nanometrica per migliorarne le proprietà tribologiche.

Analogamente ai cuscinetti per motori, le crescenti esigenze tecniche e gli spazi di installazione ridotti al minimo determinano gli sforzi di sviluppo dei cuscinetti Permaglide®.In conformità con le esigenze del cliente, non solo le geometrie e le forme vengono sviluppate selettivamente, ma vengono ottimizzate come sistemi di superfici di scorrimento in cui viene preso in considerazione il momento cinetico delle coppie di scorrimento adattato allo scopo.Inoltre, i clienti non devono adattare il design dei loro assemblaggi all'elemento scorrevole;il cuscinetto Permaglide® si adatta in modo ottimale alla struttura dell'assieme.
