| Marchio: | VIIPLUS |
| Numero di modello: | boccole oilless |
| MOQ: | negoziabile |
| prezzo: | negoziabile |
| Condizioni di pagamento: | T/T |
| Capacità di approvvigionamento: | Produttori, fornitori, fabbrica, commercio all'ingrosso, cuscinetti di vetro, cuscinetti di vetro, c |

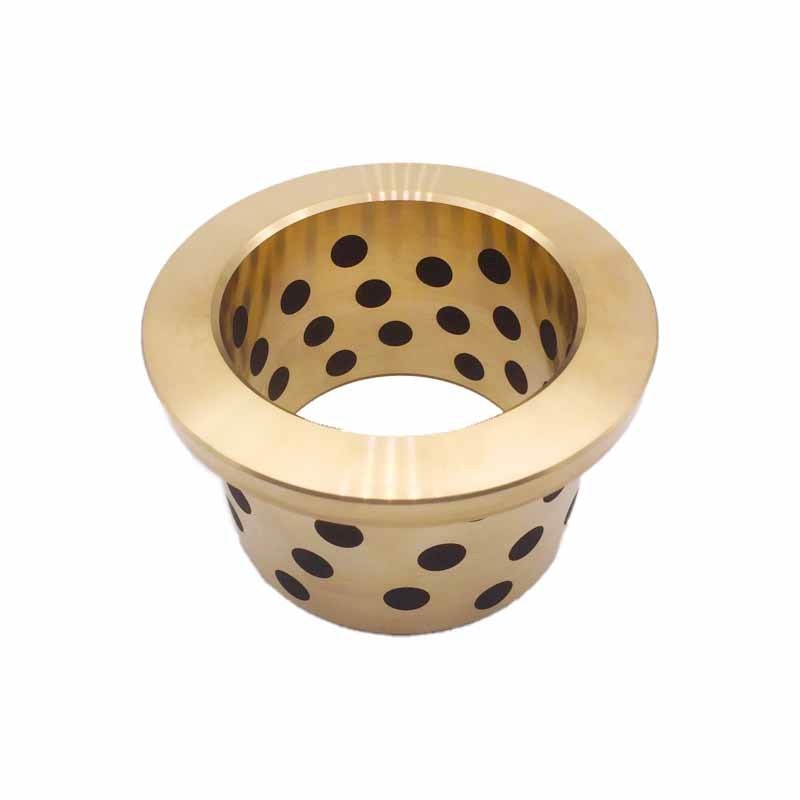

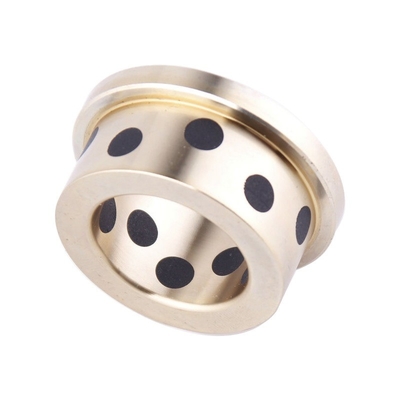

Le boccole SPF, realizzate in lega di ottone Graphite CuZn25Al5, sono componenti di precisione progettati per offrire un'eccezionale resistenza all'usura e proprietà autolubrificanti. La combinazione unica di grafite, rame, zinco e alluminio nella lega crea una superficie altamente durevole e a basso attrito, garantendo un funzionamento fluido ed efficiente in varie applicazioni industriali.
La natura autolubrificante di queste boccole elimina la necessità di una lubrificazione regolare, riducendo significativamente i requisiti di manutenzione e i costi operativi. Il contenuto di grafite agisce come un lubrificante naturale, fornendo una pellicola lubrificante costante che riduce l'attrito e l'usura.
Il materiale in lega di ottone CuZn25Al5 è scelto per la sua eccellente resistenza alla corrosione e per le sue proprietà meccaniche, assicurando una lunga durata anche in ambienti difficili. La fabbricazione di precisione delle boccole garantisce una perfetta aderenza e prestazioni ottimali in applicazioni ad alta usura.
Quando utilizzate in macchinari, attrezzature o veicoli, le boccole SPF Graphite CuZn25Al5 Brass Alloy forniscono una soluzione affidabile e conveniente per mantenere un funzionamento regolare ed efficiente. Sono una scelta ideale per applicazioni industriali che richiedono elevata resistenza all'usura e proprietà autolubrificanti.
Boccola e cuscinetti senza olio - Boccola in ottone CuZn25Al5 con grafite
Boccola e cuscinetti senza olio - Cassa in bronzo con nidi in grafite
Boccole e cuscinetti senza olio: le boccole in bronzo fanno risparmiare tempo e denaro
Boccole e cuscinetti senza olio: ampia varietà e selezione
Boccole e cuscinetti senza olio - Servizio clienti esperto
SPF-0610
Protezione solare SPF-0612
Protezione solare SPF-0810
Protezione solare SPF-0812
Protezione solare SPF-0815
Protezione solare SPF-10080
SPF-100100
Protezione solare SPF-1010
Protezione solare SPF-1012
Protezione solare SPF-1015
Protezione solare SPF-1017
Protezione solare SPF-1020
SPF-12080
SPF-120100
Protezione solare SPF-1210
Protezione solare SPF-1212
Protezione solare SPF-1215
Protezione solare SPF-1220
Protezione solare SPF-1225
Protezione solare SPF-1230
SPF-13080
SPF-130100
Protezione solare SPF-1310
Protezione solare SPF-1312
Protezione solare SPF-1315
Protezione solare SPF-1320
Protezione solare SPF-1325
Protezione solare SPF-1330
SPF-14080
SPF-140100
Protezione solare SPF-1415
Protezione solare SPF-1420
Protezione solare SPF-1425
SPF-150100
SPF-150120
Protezione solare SPF-1510
Protezione solare SPF-1512
Protezione solare SPF-1515
Protezione solare SPF-1520
Protezione solare SPF-1525
Protezione solare SPF-1530
SPF-160100
SPF-160120
Protezione solare SPF-1612
Protezione solare SPF-1615
Protezione solare SPF-1618
Protezione solare SPF-1620
Protezione solare SPF-1623
Protezione solare SPF-1625
Protezione solare SPF-1630
Protezione solare SPF-1635
Protezione solare SPF-1640
Protezione solare SPF-1815
Protezione solare SPF-1820
Protezione solare SPF-1825
Protezione solare SPF-1830
Protezione solare SPF-1835
Protezione solare SPF-1840
Protezione solare 2015
Protezione solare 2020
Vendita online di cuscinetti a manicotto (piani) in bronzo fuso C93200
Materiali in lega
| Modello | Codice JDB-1 | Il JDB-2 | Il JDB-3 | Il JDB-4 | Il JDB-5 | ||
|---|---|---|---|---|---|---|---|
| Grado Marchi cinesi GB1776-87 |
ZCuZn25 Al6Fe3Mn3 |
ZCuSn6Zn6Pb3 | ZCuAI10Fe3 | ZCuSu10P1 | Acciaio+ZCuSn6Zn6Pb3 | HT250 | GCr15 |
| Internazionale ISO1338 |
GCuZn25 Al6Fe3Mn3 |
GCuSn6Zn6Pb3 | GCuAI10Fe3 | CuSn12 | Acciaio+CuSn6Zn6Pb3Fe3Ni5 | - | B1 |
| Germania Din |
G-CuZn25 AI5 |
GB-CuSn5Zn5Pb5 | GB-CuAI10Ni | GB-CuSn10 | Acciaio+CuSn6Zn6Pb3Ni | - | 100Cr6 |
| giapponese Il Giappone |
HBsC4 | aC6 | AIBC3 | A.C.3 | aC6 | Modello FC250 | SUJ2 |
| Stati Uniti ASTM/UNS |
C86300 | C83600 | C95500 | C90800 | C83600 | Classe40 | 52100 |
| Standard britannico | HTB2 | LG2 | AB1 | PB4 | LG2 | - | - |
Composizione chimica della lega del materiale
| Elementi chimici | Codice JDB-1 | Il JDB-2 | Il JDB-3 | Il JDB-4 | Il JDB-5 | ||
|---|---|---|---|---|---|---|---|
| rame ( % ) | Riposo | Riposo | Riposo | - | - | ||
| Senza ( % ) | - | 6 | - | 10 | 6 | - | - |
| Zinco ( % ) | 25 | 6 | - | - | 6 | - | - |
| Non ( % ) | - | - | - | - | - | - | - |
| AI ( % ) | 6 | - | 10 | - | - | - | - |
| Fe ( % ) | 3 | - | 3 | - | - | Riposo | Riposo |
| milioni ( % ) | 3 | - | - | - | - | 0,905 - 1,3 | 0,20 - 0,40 |
| Cr ( % ) | - | - | - | - | - | - | 1.30 - 1.65 |
| C ( % ) | - | - | - | - | - | 2,5 - 4 | 0,95 - 1,05 |
| Sì ( % ) | - | - | - | - | - | 1.0 - 1.3 | 0,15-0,35 |
| Piombo ( % ) | - | 3 | - | - | 3 | - | - |
Parametri tecnici
| Prestazione | Codice JDB-1 | Il JDB-2 | Il JDB-3 | Il JDB-4 | Il JDB-5 | ||
|---|---|---|---|---|---|---|---|
| Carico massimo P ( N/mm² ) | 100 | 60 | 70 | 60 | 250 | ||
| Velocità massima V ( m/s ) | Secco0.4 olio5 | 2 | 2 | 0,5 | 0,1 | ||
| Max.PV (N/mm²·m/s) | 3.8 | 0,5 | 0,6 | 0,8 | 2.5 | ||
| Densità ρ( g/cmsup3 ) | 8.0 | 8.0 | 7.6 | 7.3 | 7.8 | ||
| Resistenza alla trazione (N/mm²) | > 600 | > 250 | > 500 | > 250 | > 1500 | ||
| Allungamento ( % ) | > 10 | > 4 | > 10 | - | - | ||
| Durezza (HB) | > 210 | > 80 | > 80 | > 160 | Valore HRC> 55 | ||
| Temperatura massima (℃) | 300 | 350 | 300 | 400 | 350 | ||
| Coefficiente di attrito (μ) | Lubrificazione ad olio: 0,03 | Attrito (secco): 0,16 | |||||
La boccola standard in bronzo con tappo in grafite serve ad aprire cavità di dimensioni appropriate e disposte in modo ordinato sulla superficie di attrito metallica della matrice del cuscinetto, quindi incorpora un lubrificante solido stampato con proprietà autolubrificanti uniche nelle cavità (l'area del lubrificante solido è generalmente il 25% dell'area di attrito -35%) e realizzato con cuscinetti autolubrificanti.
Il corpo di base della boccola a manicotto in bronzo con tappo in grafite standard deve essere determinato in base alle condizioni di lavoro del cuscinetto stesso. I materiali più comunemente utilizzati sono ottone ad alta resistenza, bronzo allo stagno, getti e così via. Esistono due tipi principali di materiali lubrificanti solidi incorporati, uno è piombo nero naturale, grafite artificiale e sintesi di MoS2, e l'altro è sintetizzato con come matrice. In base alle condizioni operative del cuscinetto, la combinazione di diversi substrati metallici e lubrificanti solidi incorporati può garantire che il prodotto possa soddisfare le esigenze speciali di varie condizioni operative di temperatura, carico, movimento e media, garantendo al contempo un funzionamento stabile e affidabile.
| Lubrificante solido | ||
| Lubrificante | Caratteristiche | Applicazione tipica |
| SL1 Graphite+aggiungi | Ottima resistenza agli attacchi chimici e basso attrito. Limite di temperatura 400 ℃ | Suite per macchine generiche e sotto atmosfera |
| SL4 +Additivi | Minimo attrito e buona lubrificazione ad acqua, limite di temperatura 300℃ | La nave, la turbina idraulica, la turbina a gas ecc. |
La boccola senza olio, integrata in lubrificanti solidi senza olio, è un nuovo tipo di lega di rame solida, che è integrata in modo omogeneo con un lubrificante solido nel suo corpo.
Supera il limite del cuscinetto generico, la cui lubrificazione dipende dal film d'olio.
È quindi adatto alle alte temperature, all'uso intensivo, alla protezione dalla corrosione o quando è difficile importare il petrolio.
Le sue prestazioni raddoppiano sia in termini di durezza che di resistenza all'usura e all'attrito.
Oggi è ampiamente utilizzato nelle macchine per fusione successiva, nei rulli in acciaio per metallografia, nei macchinari per l'industria mineraria, nelle navi, nelle turbine a vapore, nelle turbine idrauliche e nelle macchine per stampaggio a iniezione di materie plastiche.
Il materiale JDB è realizzato in robusto metallo fuso a base di bronzo con speciali lubrificanti solidi incorporati. Il metallo di base sopporta carichi elevati e i lubrificanti solidi garantiscono l'autolubrificazione. Il materiale Oilless Flange Sleeve Bearing Bushing mostra prestazioni eccellenti senza pre-lubrificazione in condizioni di temperature estremamente alte/basse con bassa velocità. Questo materiale fornisce una soluzione di cuscinetti senza manutenzione, in particolare per carichi elevati, movimento intermittente o oscillante.
Le boccole con cuscinetto a manicotto flangiato senza olio possono essere applicate in ambienti asciutti, ad alta temperatura, ad alta pressione, corrosivi, con acqua o altri agenti chimici quando non è possibile introdurre olio.
Le boccole con cuscinetto a manicotto flangiato senza olio sono ampiamente utilizzate nelle linee di produzione automobilistiche, nell'ingegneria idraulica, nelle paratoie delle dighe, nell'industria della plastica, nelle macchine di fusione successiva, nei rulli in acciaio nell'industria metallurgica, nei macchinari per l'industria mineraria, nei turbogeneratori delle navi, nelle turbine idrauliche e nelle macchine per stampaggio a iniezione.
Boccola senza olio - Seleziona, configura, ordina. Viiplus consegna puntualmente e offre prezzi equi.
Le nostre boccole senza olio rappresentano la soluzione perfetta per i progetti in cui la lubrificazione non può essere facilmente garantita o in cui i lubrificanti convenzionali potrebbero carbonizzarsi.
Contattaci - Fornitore di boccole senza olio
Per informazioni o per richiedere un catalogo di cuscinetti a boccole senza olio, contattateci oggi stesso!
(Bronzo con grafite incorporata)
Una boccola senza olio, o più comunemente cuscinetto radente o cuscinetto scorrevole, è il tipo più semplice di cuscinetto, costituito solo da una superficie di appoggio e nessun elemento volvente.
Le boccole senza olio possono riferirsi a cuscinetti a sfere o semplicemente ad "anelli" che non richiedono lubrificazione periodica, perché un lubrificante come la grafite in polvere è incorporato nel materiale di cui è fatto il cuscinetto. Sono anche note come boccole in bronzo con grafite incorporata e hanno inserti in grafite al 20-25% sulle pareti/superficie che forniscono lubrificazione in ogni momento, il che riduce anche il coefficiente di attrito.
Queste boccole senza olio sono adatte per ambienti asciutti in cui sussiste il rischio di contaminazione, applicazioni bagnate in cui vi è elevata umidità e applicazioni in cui il cuscinetto si trova in una posizione inaccessibile.
Siamo produttori e fornitori leader di boccole senza olio e i nostri prodotti sono di ottima qualità.
La boccola in bronzo senza olio è un nuovo tipo realizzato in una resistente lega di rame ed è inserita uniformemente nel suo alloggiamento con lubrificante solido.
Le boccole senza olio sono adatte per alte temperature, carichi pesanti, corrosione o luoghi in cui l'olio è difficile da introdurre.
Specificare il codice articolo in base al diametro interno, al diametro esterno e alla lunghezza richiesti. (ad esempio) Il diametro interno è 50 mm, il diametro esterno è 62 mm e la lunghezza è 50 mm.
- Boccole in bronzo senza olio - Lega di rame dritta, standard
Materiale: lega di ottone ad alta resistenza
Lubrificante solido incorporato
●Boccole senza olio, riparabili senza necessità di lubrificazione.
●Boccole senza olio: garantiscono elevate prestazioni in caso di carichi elevati e basse velocità.
●La boccola senza olio dimostra una resistenza all'usura superiore nelle applicazioni in cui la pellicola d'olio viene raramente prodotta, come nei movimenti alternativi, oscillazioni, frequenti avviamenti e arresti, ecc.
●La boccola senza olio ha una resistenza chimica e alla corrosione superiore.
●I prodotti standard con boccole senza olio sono disponibili in varie dimensioni.
| Densità | 8,2 g/cm3 | |
| Resistenza alla trazione | >=755N/mm2 | |
| Tenacia anti-compatta | >=400~500KJ/m3 | |
| Durezza | >=200HB | |
| Pressione massima del carico | 100N/mm2 | |
| Limite di velocità | 0,5 m/s | |
| Limite del valore PV | 1,65 N/mm2.m/s | |
| Coefficiente di attrito | Lubrificazione ad olio | 0,03 |
| Attrito a secco | 0,16 | |
| Temperatura di lavoro | -40~+300°C |
Controllare il tipo/le dimensioni/le specifiche nella serie Boccole senza olio - Boccole in bronzo grafite - Lega di rame dritta, standard.
| Tipo di boccola senza olio | Dritto | Tipo di metallo | Lega di ottone ad alta resistenza |
| Diametro interno d(Ø) | 50 | Diametro esterno D(Ø) | 62 |
| Lunghezza totale L(mm) | 50 | Intervallo di valori PV massimo consentito (N/mm2•m/s) | 1.1~2.0 |
| Valore PV massimo consentito (N/mm2•m/s) | 1.16 | Carico massimo ammissibile (N/mm2) | 20.3 |
| Velocità massima consentita (m/s) | 0,35 | Foro di montaggio adatto | H7 |
| Intervallo di temperatura di esercizio (°C) | -40～150 | Intervallo di temperatura di esercizio (non lubrificato) min | -40 |
| Intervallo di temperatura di esercizio (non lubrificato) Max | 150 | Intervallo di temperatura di esercizio (normale) min | -40 |
| Intervallo di temperatura di esercizio (normale) Max | 200 | - | - |
| Condizioni di lubrificazione | Asciutto | lubrificazione periodica |
| Intervallo di temperatura di servizio ℃ | -40～＋300 | -40～＋150 |
| Pressione massima ammissibile PN/mm｛2 kgf/cm2｝ | 29(150)｛296(1.530)｝ | |
| Velocità massima consentita V m/｛sm/min｝ | 0,50｛30｝ | 1,00｛60｝ |
| Valore PV massimo consentito N/mm2・m/｛s kgf/cm2・m/min｝ | 1,65｛1.010｝ | 3,25｛1.990｝ |
*I valori tra parentesi sono pressioni statiche dei cuscinetti, ovvero le pressioni dei cuscinetti in applicazioni senza movimento o con movimento molto piccolo.
movimento (≦0,0017m/s[0,1m/min]).
|
ID |
OD |
Lunghezza |
|
classe 7 a 8 |
classe 6 a 7 |
classe 8 a 9 |
Le classi qui sono nello standard JIS. Questo prodotto dimostra prestazioni soddisfacenti alla rugosità della superficie di scorrimento da Rz6.3 a 12.5μm.
●Applicabile alla rotazione, all'oscillazione e al moto alternativo.
●Non utilizzare sott'acqua.
●La boccola ID da 63 mm può essere utilizzata come perno intermedio
boccola per cilindri idraulici.
| Modello | Codice JDB-1 | Il JDB-2 | Il JDB-3 | Il JDB-4 | Il JDB-5 | ||
| Grado Marchi cinesi GB1776-87 |
ZCuZn25 Al6Fe3Mn3 |
ZCuSn6Zn6Pb3 | ZCuAI10Fe3 | ZCuSu10P1 | Acciaio+ZCuSn6Zn6Pb3 | HT250 | GCr15 |
| Internazionale ISO1338 |
GCuZn25 Al6Fe3Mn3 |
GCuSn6Zn6Pb3 | GCuAI10Fe3 | CuSn12 | Acciaio+CuSn6Zn6Pb3Fe3Ni5 | - | B1 |
| Germania Din |
G-CuZn25 AI5 |
GB-CuSn5Zn5Pb5 | GB-CuAI10Ni | GB-CuSn10 | Acciaio+CuSn6Zn6Pb3Ni | - | 100Cr6 |
| giapponese Il Giappone |
HBsC4 | aC6 | AIBC3 | A.C.3 | aC6 | Modello FC250 | SUJ2 |
| Stati Uniti ASTM/UNS |
C86300 | C83600 | C95500 | C90800 | C83600 | Classe40 | 52100 |
| Standard britannico | HTB2 | LG2 | AB1 | PB4 | LG2 | - | - |
| Elementi chimici | Codice JDB-1 | Il JDB-2 | Il JDB-3 | Il JDB-4 | Il JDB-5 | ||
| rame ( % ) | Riposo | Riposo | Riposo | - | - | ||
| Senza ( % ) | - | 6 | - | 10 | 6 | - | - |
| Zinco ( % ) | 25 | 6 | - | - | 6 | - | - |
| Non ( % ) | - | - | - | - | - | - | - |
| AI ( % ) | 6 | - | 10 | - | - | - | - |
| Fe ( % ) | 3 | - | 3 | - | - | Riposo | Riposo |
| milioni ( % ) | 3 | - | - | - | - | 0,905 - 1,3 | 0,20 - 0,40 |
| Cr ( % ) | - | - | - | - | - | - | 1.30 - 1.65 |
| C ( % ) | - | - | - | - | - | 2,5 - 4 | 0,95 - 1,05 |
| Sì ( % ) | - | - | - | - | - | 1.0 - 1.3 | 0,15-0,35 |
| Piombo ( % ) | - | 3 | - | - | 3 | - | - |
| Prestazione | Codice JDB-1 | Il JDB-2 | Il JDB-3 | Il JDB-4 | Il JDB-5 |
| Carico massimo P ( N/mm² ) | 100 | 60 | 70 | 60 | 250 |
| Velocità massima V ( m/s ) | Secco0.4 olio5 | 2 | 2 | 0,5 | 0,1 |
| Max.PV (N/mm²·m/s) | 3.8 | 0,5 | 0,6 | 0,8 | 2.5 |
| Densità ρ( g/cmsup3 ) | 8.0 | 8.0 | 7.6 | 7.3 | 7.8 |
| Resistenza alla trazione (N/mm²) | > 600 | > 250 | > 500 | > 250 | > 1500 |
| Allungamento ( % ) | > 10 | > 4 | > 10 | - | - |
| Durezza (HB) | > 210 | > 80 | > 80 | > 160 | Valore HRC> 55 |
| Temperatura massima (℃) | 300 | 350 | 300 | 400 | 350 |
| Coefficiente di attrito (μ) | Lubrificazione ad olio: 0,03 | Attrito (secco): 0,16 | |||
| ID | OD |
Tolleranza lunghezza L －0,1 -0,3 |
|||||||||
| φd | Tolleranza | φD | Tolleranza | 8 | 10 | 12 | 15 | 16 | 19 | 20 | 25 |
| 6 |
+0,022 +0,010 |
10 |
+0,015 +0,006 |
061008 | 061010 | 061012 | |||||
| 8 |
+0,028 +0,013 |
12 |
+0,018 +0,007 |
081208 | 081210 | 081212 | 081215 | ||||
| 10 |
+0,028 +0,013 |
14 |
+0,018 +0,007 |
101408 | 101410 | 101412 | 101415 | 101420 | |||
| 12 |
+0,034 +0,016 |
18 |
+0,018 +0,007 |
121808 | 121810 | 121812 | 121815 | 121816 | 121819 | 121820 | 121825 |
| 13 |
+0,034 +0,016 |
19 |
+0,021 +0,008 |
131910 | 131912 | 131915 | 131920 | 131925 | |||
| 14 |
+0,034 +0,016 |
20 |
+0,021 +0,008 |
142010 | 142012 | 142015 | 142020 | 142025 | |||
| 15 |
+0,034 +0,016 |
21 |
+0,021 +0,008 |
152110 | 152112 | 152115 | 152116 | 152120 | 152125 | ||
| 16 |
+0,034 +0,016 |
22 |
+0,021 +0,008 |
162210 | 162212 | 162215 | 162216 | 162219 | 162220 | 162225 | |
| 17 |
+0,034 +0,016 |
23 |
+0,021 +0,008 |
172315 | |||||||
| 18 |
+0,034 +0,016 |
24 |
+0,021 +0,008 |
182410 | 182412 | 182415 | 182416 | 182420 | 182425 | ||
| 19 |
+0,041 +0,020 |
26 |
+0,021 +0,008 |
192615 | 192620 | ||||||
| 20 |
+0,041 +0,020 |
28 |
+0,021 +0,008 |
202810 | 202812 | 202815 | 202816 | 202819 | 202820 | 202825 | |
| 20 |
+0,041 +0,020 |
30 |
+0,021 +0,008 |
203010 | 203012 | 203015 | 203016 | 203020 | 203025 | ||
| 22 |
+0,041 +0,020 |
32 |
+0,025 +0,009 |
223212 | 223215 | 223220 | 223225 | ||||
| 25 |
+0,041 +0,020 |
33 |
+0,025 +0,009 |
253312 | 253315 | 253316 | 253320 | 253325 | |||
| 25 |
+0,041 +0,020 |
35 |
+0,025 +0,009 |
253512 | 253515 | 253516 | 253520 | 253525 | |||
| 28 |
+0,041 +0,020 |
38 |
+0,025 +0,009 |
283820 | 283825 | ||||||
| 30 |
+0,041 +0,020 |
38 |
+0,025 +0,009 |
303812 | 303815 | 303820 | 303825 | ||||
| 30 |
+0,041 +0,020 |
40 |
+0,025 +0,009 |
304012 | 304015 | 304020 | 304025 | ||||
| 31.5 |
+0,050 +0,025 |
40 |
+0,025 +0,009 |
||||||||
| 32 |
+0,050 +0,025 |
42 |
+0,025 +0,009 |
324220 | |||||||
| 35 |
+0,050 +0,025 |
44 |
+0,025 +0,009 |
354420 | 354425 | ||||||
| 35 |
+0,050 +0,025 |
45 |
+0,025 +0,009 |
354520 | 354525 | ||||||
| 38 |
+0,050 +0,025 |
48 |
+0,025 +0,009 |
||||||||
| 40 |
+0,050 +0,025 |
50 |
+0,025 +0,009 |
405015 | 405020 | 405025 | |||||
| 40 |
+0,050 +0,025 |
55 |
+0,030 +0,011 |
405515 | |||||||
| 45 |
+0,050 +0,025 |
55 |
+0,030 +0,011 |
||||||||
| 45 |
+0,050 +0,025 |
56 |
+0,030 +0,011 |
||||||||
| 45 |
+0,050 +0,025 |
60 |
+0,030 +0,011 |
||||||||
*La tolleranza ID dopo il montaggio a pressare è solo di riferimento.
| ID | OD |
Tolleranza lunghezza L －0,1 -0,3 |
|||||||||
| φd | Tolleranza | φD | Tolleranza | 20 | 30 | 35 | 40 | 50 | 60 | 70 | 80 |
| 50 |
+0,050 +0,025 |
60 |
+0,030 +0,011 |
506020 | 506030 | 506035 | 506040 | 506050 | 506060 | 506070 | 506080 |
| 50 |
+0,050 +0,025 |
62 |
+0,030 +0,011 |
506230 | 506235 | 506240 | 506250 | 506260 | 506270 | 506280 | |
| 50 |
+0,050 +0,025 |
65 |
+0,030 +0,011 |
506530 | 506540 | 506550 | 506560 | 506570 | 506580 | ||
| 55 |
+0,060 +0,030 |
70 |
+0,030 +0,011 |
557030 | 557035 | 557040 | 557050 | 557060 | 557070 | ||
| 60 |
+0,060 +0,030 |
74 |
+0,030 +0,011 |
607430 | 607435 | 607440 | 607450 | 607460 | 607470 | 607480 | |
| 60 |
+0,060 +0,030 |
75 |
+0,030 +0,011 |
607530 | 607535 | 607540 | 607550 | 607560 | 607570 | 607580 | |
| 63 |
+0,060 +0,030 |
75 |
+0,030 +0,011 |
637560 | 637570 | 637580 | |||||
| 65 |
+0,060 +0,030 |
80 |
+0,030 +0,011 |
658040 | 658050 | 658060 | 658070 | 658080 | |||
| 70 |
+0,060 +0,030 |
85 |
+0,035 +0,013 |
708530 | 708535 | 708540 | 708550 | 708560 | 708570 | 708580 | |
| 70 |
+0,060 +0,030 |
90 |
+0,035 +0,013 |
709050 | 709060 | 709070 | 709080 | ||||
| 75 |
+0,060 +0,030 |
90 |
+0,035 +0,013 |
759050 | 759060 | 759070 | 759080 | ||||
| 75 |
+0,060 +0,030 |
95 |
+0,035 +0,013 |
759560 | 759570 | 759580 | |||||
| 80 |
+0,060 +0,030 |
96 |
+0,035 +0,013 |
809640 | 809650 | 809660 | 809670 | 809680 | |||
| 80 |
+0,060 +0,030 |
100 |
+0,035 +0,013 |
8010040 | 8010050 | 8010060 | 8010070 | 8010080 | |||
| 85 |
+0,071 +0,036 |
100 |
+0,035 +0,013 |
8510060 | 8510080 | ||||||
| 90 |
+0,071 +0,036 |
110 |
+0,035 +0,013 |
9011050 | 9011060 | 9011080 | |||||
| 100 |
+0,071 +0,036 |
120 |
+0,035 +0,013 |
10012050 | 10012060 | 10012070 | 10012080 | ||||
| 110 |
+0,071 +0,036 |
130 |
+0,040 +0,015 |
11013050 | 11013070 | 11013080 | |||||
| 120 |
+0,071 +0,036 |
140 |
+0,040 +0,015 |
12014070 | 12014080 | ||||||
| 125 |
+0,083 +0,043 |
145 |
+0,040 +0,015 |
||||||||
| 130 |
+0,083 +0,043 |
150 |
+0,040 +0,015 |
13015080 | |||||||
| 140 |
+0,083 +0,043 |
160 |
+0,040 +0,015 |
||||||||
| 150 |
+0,083 +0,043 |
170 |
+0,040 +0,015 |
15017080 | |||||||
| 160 |
+0,083 +0,043 |
180 |
+0,040 +0,015 |
16018080 | |||||||
| 170 |
+0,083 +0,043 |
190 |
+0,046 +0,017 |
||||||||
| 180 |
+0,083 +0,043 |
200 |
+0,046 +0,017 |
||||||||
| 190 |
+0,096 +0,050 |
210 |
+0,046 +0,017 |
||||||||
| 200 |
+0,096 +0,050 |
230 |
+0,046 +0,017 |
||||||||
*Le tolleranze dimensionali sono i valori misurati a +25℃.
Boccole metriche senza olio e boccole in bronzo senza olio in pollici realizzate su ordinazione: forme di boccole standard in dimensioni speciali, mezze boccole, forme speciali ottenute tramite stampaggio o imbutitura, design di boccole personalizzati
Il prodotto è ampiamente utilizzato in macchine per laminazione a colata continua, macchinari per l'estrazione mineraria, macchinari per la spedizione, turbine, macchinari per iniezione, stampi per auto
e così via.
1. Le boccole senza olio sono adatte per carichi elevati, basse velocità e autolubrificanti, come boccole per paratoie di dighe e paratoie d'acqua, boccole per turbine idrauliche, ecc.
2. Boccola senza olio utilizzata per alte temperature, come nei macchinari delle acciaierie e così via.
3. Boccole in bronzo-grafite senza olio utilizzate per la produzione automobilistica, come linee di assemblaggio, linee di pressatura, linee di trasporto e così via.
4. Boccole in bronzo senza olio utilizzate per macchinari pesanti come laminatoi per acciaio, macchine a iniezione, presse ecc.
5. Le boccole senza olio vengono utilizzate anche per macchine chimiche, macchine per la lavorazione alimentare, cartiere, macchine tessili ecc.
● Boccole senza olio per collegamento a ginocchiera
1. Boccole di guida
2. Boccole guida espulsore
3. Guida di scorrimento
4. Blocco guida
5. Piastra inferiore
6. Boccole di guida
7. Cespugli per casseforme
1. Piastra di usura
2. Piastra di corsa della camma
3. Piastra superiore della camma
4. Blocco lato camma
5. Piastra laterale della camma
6. Piastra di ritorno positivo della camma
7. Boccole per montanti di guida
8. Piastra di corsa della camma
Boccola in bronzo senza olio Viiplus utilizzata in molte applicazioni
Qualunque sia il materiale e le specifiche della boccola in bronzo senza olio, qualunque sia la forma o la dimensione standard della boccola senza olio, se è fisicamente possibile, possiamo realizzarla.
Viiplus è uno dei fornitori di boccole senza olio più esperti. Se desideri scaricare il catalogo delle boccole senza olio, contattaci subito!
Video
