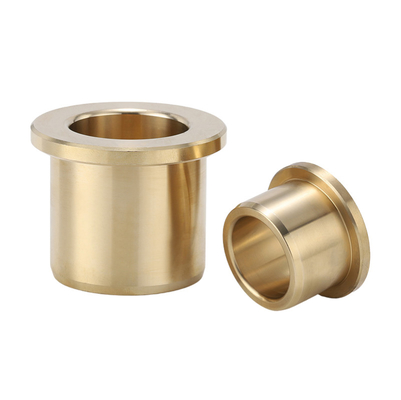

L'auto CuZn24AL6 ha lubrificato le boccole d'ottone SPB della lega

L'auto CuZn24AL6 ha lubrificato le boccole d'ottone SPB della lega

Marchio: VIIPLUS
Numero di modello: boccole oilless
MOQ: negoziabile
prezzo: negoziabile
Condizioni di pagamento: T/T
Capacità di approvvigionamento: Produttori, fornitori, fabbrica, commercio all'ingrosso, cuscinetti di vetro, cuscinetti di vetro, c
Informazioni dettagliate
Luogo di origine:
boccola oilless
Certificazione:
ISO 9001
Materiale:
Leghe di ottone
Featrue:
Manutenzione
Lubrificante:
grafite intasata
Tipo:
Bosco senza olio
Qualità:
Alta qualità
dimensione:
50 x 62 x 50 mm
Prezzo di fabbrica di cuscinetti:
tiffany@viiplus.com
Produttori di cuscinetti per cuscinetti auto lubrificanti:
https://www.viiplus.com/
Produttore di cuscinetti senza olio:
https://www.bronzelube.com/
Produttore:
Bucha di bronzo graffito
Alta Luce::
Cuscinetti di bronzo massello, cuscinetti di bronzo a flangia di grafite, macchine minerarie
Arbusti senza olio:
Allegato di rame tipo retto SOB base materiale lega di rame (SO-2) lubrificante solido
Fabbricanti di cuscinetti per buste Fornitori esportatori:
cuscinetti semplici. lunghissimo servizio senza manutenzione, fabbrica cuscinetti in vari disegni e
Fornitore di boschi senza olio:
Il sito www.VIIPLUS.com offre buste senza olio sul loro sito web [1]. È possibile visitare il loro s
Imballaggi particolari:
CASSA DI LEGNO DEL PALLET DI LEGNO DEL CARTONE DELL'ESPORTAZIONE
Capacità di alimentazione:
Produttori, fornitori, fabbrica, commercio all'ingrosso, cuscinetti di vetro, cuscinetti di vetro, c
Evidenziare:

Auto di SPB che lubrifica le boccole d'ottone

,

Boccole d'ottone della lega

,

Auto d'ottone della lega che lubrifica le boccole

Descrizione del prodotto

Boccole in lega di ottone auto-lubrificate Cuzn24al6



Boccole in lega di ottone auto-lubrificate SPB con nidi di grafite Bronzo boccola di bronzo ti consente di risparmiare tempo e denaro nei costi di ricerca, progettazione e produzione. E-mail ora! Ampia varietà e selezione. Oilless Bughhing & Cuscing. Servizio clienti esperto.



Le boccole in lega di ottone auto-lubrificate Cuzn24al6 SPB sono componenti ingegnerizzati di precisione progettati per fornire eccezionali proprietà di resistenza all'usura e lubrificazione in varie applicazioni industriali. Questa boccola in lega di ottone, con la sua composizione unica di rame, zinco e alluminio, offre proprietà meccaniche superiori, garantendo una durata e affidabilità anche sotto carichi e velocità elevate.

La caratteristica auto-lubrificata delle boccole in lega Cuzn24al6 riduce significativamente la necessità di lubrificazione esterna, semplificando così le procedure di manutenzione e riducendo i costi operativi. La lubrificienza intrinseca della lega aiuta a ridurre al minimo l'attrito e la generazione di calore, con conseguente funzionamento più fluido e durata più lunga dei componenti.

Le boccole SPB sono prodotte per tolleranze precise, garantendo una vestibilità perfetta e prestazioni ottimali in varie applicazioni. WH utilizzato in sistemi automobilistici, macchinari o qualsiasi altra attrezzatura industriale, le boccole in lega di ottone auto-lubrificate Cuzn24al6 SPB offrono una soluzione affidabile ed economica per migliorare la resistenza all'usura e la lubrificazione dei gruppi rotanti.

Nel complesso, le boccole in lega di ottone auto-lubrificate Cuzn24al6 SPB sono una scelta superiore per applicazioni industriali che richiedono prestazioni elevate, durata e manutenzione ridotta. La loro composizione in lega e produzione di precisione uniche li fanno distinguere come una componente affidabile in vari contesti industriali.



Boccola di ottone auto -lubrificante SPF



Boccole in leghe in ottone Cuzn24al6
Boccola di ottone auto -lubrificante
Cuscinetto di grafite in bronzo venduto boccola lubrificante
Boccola di ottone auto-lubrificate ad alta capacità
Bughhing Oilless anti-wear SPF con prestazioni eccellenti



Cuscinetto di grafite in bronzo venduto boccola lubrificante



Lega in ottone con boccola di lubrificante solido incorporato incorporato capacità di carico estremamente elevata, buona anti-astina e attrito inferiore adatto per ... materiale, Cuzn24al6.





Descrizione del prodotto

Boccole in lega di ottone auto-lubrificate SPB

La lega di ottone con boccola di lubrificante solido incorporato è aprire cavità di dimensioni adeguate e disposizione ordinata sulla superficie di attrito metallico della matrice della boccola. Era incorporato un lubrificante solido modellato con proprietà uniche auto-lubrificanti nelle cavità (l'area del lubrificante solido è generalmente del 25% -35% dell'area di attrito) e fatta di boccole auto-lubrificanti.

È stato utilizzato in metallurgia di fusione continua, attrezzatura di rotolamento, macchinari minerari, costruzione navale, turbine a gas e altre alte temperature, carico elevato, carico pesante a bassa velocità e altre occasioni.

Elemento n. = Spb-xx xx xx
Lunghezza ID OD

Indagine



Diametro dell'albero Dimensione (mm) Lunghezza (tolleranzaL'auto CuZn24AL6 ha lubrificato le boccole d'ottone SPB della lega 0) ID Od Rondella di accoppiamento SPW
ID Od 8 10 12 15 16 20 25 30 35 40 50 60 70 80 100 120 130 140 150
ØD Tol ØD Tol Spb Spb Spb Spb Spb Spb Spb Spb Spb Spb Spb Spb Spb Spb Spb Spb Spb Spb Spb
8 8 +0.028 12 +0.018 -0.81208 -081210 -081212 -081215                               8 12 ------
+0.013 +0.007
10 10   14   -101408 -101410 -101412 -101415   -101420                           10 14 -1003

12 12 +0.034 18   -121808 -121810 -121812 -121815 -121816 -121820 -121825 -121830                       12 18 -1203
+0.016
13 13   19 +0.021   -131910 -131912 -131915   -131920                           13 19 -1303
  +0.008
14 14   20     -142010 -142012 -142015   -142020 -142025 -142030                       14 20 -1403

15 15   21     -152110 -152112 -152115 -152116 -152120 -152125 -152130                       15 21 -1503

16 16   22     -162210 -162212 -162215 -162216 -162220 -162225 -162230 -162235 -162240                   16 22 -1603

18 18   24       -182412 -182415 -182416 -182420 -182425 -182430                       18 24 -1803

20 20 +0.041 28     -202810 -202812 -202815 -202816 -202820 -202825 -202830 -202835 -202840 -202850                 20 28 -2005
+0.02
20   30           -203016 -203020 -203025 -203030 -203035 -203040                   20 30 "
25 25   33 +0.025     -253312 -253315 -253316 -253320 -253325 -253330 -253335 -253340 -253350 -253360               25 33 -2505
+0.009
25   35       -253512 -253515 -253516 -253520 -253525 -253530 -253535 -253540 -253550                 25 35 "
30 30   38       -303812 -303815   -303820 -303825 -303830 -303835 -303840 -303850 -303860               30 38 -3005
30   40       -304012 -304015   -304020 -304025 -304030 -304035 -304040 -304050 -304060               30 40 "
31.5 31.5 +0,05 40                 -314030   -314040                   31.5 40 ------
+0.025
35 35   44               -354425 -354430 -354435 -354440 -354450 -354460               35 44 -3505
35   45             -354520 -354525 -354530 -354535 -354540 -354550 -354560               35 45 "
40 40   50         -405015   -405020 -405025 -405030 -405035 -405040 -405050 -405060 -405070 -405080           40 50 -4007
40   55 +0.03               -405530 -405535 -405540 -405550 -405560               40 55 "
+0.011
45 45   55                 -455530 -455535 -455540 -455550 -455560               45 55 -4507
45   56                 -455630 -455635 -455640 -455650 -455660               45 56 "
45   60                 -456030 -456035 -456040 -456050 -456060 -456070 -456080           45 60 "
50 50   60             -506020   -506030 -506035 -506040 -506050 -506060 -506070 -506080           50 60 -5008
50   62                 -506230 -506235 -506240 -506250 -506260 -506270             50 62 "
50   65                 -506530   -506540 -506550 -506560 -506570 -506580 -5065100         50 65 "
55 55 +0.06 70                 -557030 -557035 -557040 -557050 -557060 -557070             55 70 -5508
+0.03
60 60   74                 -607430 -607435 -607440 -607450 -607460 -607470 -607480           60 74 -6008
60   75                 -607530 -607535 -607540 -607550 -607560 -607570 -607580 -6075100         60 75 "
63 63   75                         -637560 -637570 -637580           63 75 ------
65 65   80                     -658040 -658050 -658060 -658070 -658080           65 80 -6508
70 70   85 +0.035               -708530 -708535 -708540 -708550 -708560 -708570 -708580 -7085100         70 85 -7010
+0.013
70   90                       -709050 -709060 -709070 -709080           70 90 "
75 75   90                       -759050 -759060 -759070 -759080 -7090100         75 90 -7510
75   95                         -759560 -759570 -759580 -7595100         75 95 "
80 80   96                     -809640 -809650 -809660 -809670 -809680 -8096100 -8096120       80 96 -8010
80   100                     -8010040 -8010050 -8010060 -8010070 -8010080 -80100100 -80100120   -80100140   80 100 "
90 90 +0.071 110                       -9011050 -9011060   -9011080 -90110100 -90110120       90 110 -9010
+0.036
100 100   120                       -10012050 -10012060 -10012070 -10012080 -100120100 -100120120   -100120140   100 120 -10010

110 110   130 +0.04                     -11013050   -11013070 -11013080 -110130100 -110130120       110 130 ------
+0.015
120 120   140                           -12014070 -12014080 -120140100 -120140120   -120140140   120 140 -12010
125 125 +0.083 145                               -125140100 -125145120       125 145 ------
+0.043
130 130   150                             -13015080 -130150100   -130150130     130 150 ------

140 140   160                               -140160100     -140160140   140 160 ------

150 150   170                             -15017080 -150170100       -150170150 150 170 ------

160 160   180                             -16018080 -160180100       -160180150 160 180 ------




Cash di bronche, rondelle, rondelle, rondelle, rondelle, rondelle, piastre di usura su misura. Senza piombo. Tipo di boccola: boccole di bronzo, piastra di bronzo



Cast Bronze C93200 Sleeve (semplice) Cuscinetti online

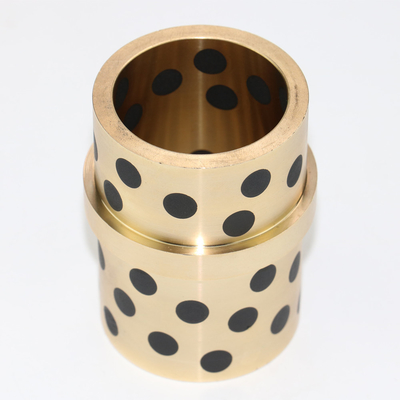

L'auto CuZn24AL6 ha lubrificato le boccole d'ottone SPB della lega 1



Boccola a manica in bronzo collegata a grafite standard



Materiali in lega

Modello JDB-1 JDB-2 JDB-3 JDB-4 JDB-5
Grado
Marchi cinesi
GB1776-87
Zcuzn25
Ai6fe3mn3
Zcusn6zn6pb3 Zcuai10fe3 Zcusu10p1 Acciaio+zcusn6zn6pb3 HT250 GCR15
Internazionale
ISO1338
GCUZN25
Ai6fe3mn3
Gcusn6zn6pb3 Gcuai10fe3 Cusn12 Acciaio+cusn6zn6pb3fe3ni5 - B1
Germania
DIN
G-Cuzn25
Ai5
GB-CUSN5ZN5PB5 Gb-Cuai10ni GB-CUSN10 Acciaio+cusn6zn6pb3ni - 100cr6
giapponese
Jis
HBSC4 BC6 AIBC3 BC3 BC6 FC250 Suj2
Stati Uniti
ASTM/UNS
C86300 C83600 C95500 C90800 C83600 Classe40 52100
Standard britannico Htb2 LG2 AB1 PB4 LG2 - -



Composizione chimica in lega materiale

Elementi chimici JDB-1 JDB-2 JDB-3 JDB-4 JDB-5
Cu ( %) Riposo Riposo Riposo - -
SN ( %) - 6 - 10 6 - -
Zn ( %) 25 6 - - 6 - -
Ni ( %) - - - - - - -
AI ( %) 6 - 10 - - - -
Fe ( %) 3 - 3 - - Riposo Riposo
MN ( %) 3 - - - - 0.905 - 1.3 0,20 - 0,40
CR ( %) - - - - - - 1.30 - 1.65
C ( % ) - - - - - 2.5 - 4 0.95 - 1,05
Si ( %) - - - - - 1.0 - 1.3 0,15 -0,35
PB ( %) - 3 - - 3 - -



Parametri tecnici

Prestazione JDB-1 JDB-2 JDB-3 JDB-4 JDB-5
Max.load p (n/mm²) 100 60 70 60 250
Max.Speed ​​V (m/s) Dry0.4 Oil5 2 2 0,5 0.1
Max.pv (n/mm² · m/s) 3.8 0,5 0.6 0.8 2.5
Densità ρ (g/cmsup3) 8.0 8.0 7.6 7.3 7.8
Resistenza alla trazione (n/mm²) > 600 > 250 > 500 > 250 > 1500
Allungamento ( %) > 10 > 4 > 10 - -
Durezza (HB) > 210 > 80 > 80 > 160 HRC> 55
Max.temp (℃) 300 350 300 400 350
Coef di attrito. (μ) Lubrificazione del petrolio: 0,03 Attrito (secco): 0,16



La boccola a manica di bronzo collegata a grafite standard è aprire cavità di dimensioni appropriate e disposizione ordinata sulla superficie di attrito metallico della matrice del cuscinetto, quindi incorporare un lubrificante solido modellato con proprietà autosuocabili uniche nelle cavità (l'area del lubrificante solido è generalmente il 25% dell'area di attrito -35%) e realizzata con cuscinetti auto-lubrificanti.

Il corpo di base della boccola a manica in bronzo collegata a grafite standard deve essere determinato in base alle condizioni di lavoro del cuscinetto stesso. I materiali più comunemente usati sono ottoni ad alta resistenza, bronzo di stagno, getti e così via. Esistono due tipi principali di materiali lubrificanti solidi incorporati, uno è il piombo nero naturale, la grafite artificiale e la sintesi MOS2, e l'altro è sintetizzato con come matrice. Secondo le condizioni operative del cuscinetto, la combinazione di diversi substrati metallici e lubrificanti solidi incorporati può garantire che il prodotto possa soddisfare le esigenze speciali di varie condizioni operative di temperatura, carico, movimento e media, garantendo al contempo un funzionamento stabile e affidabile.

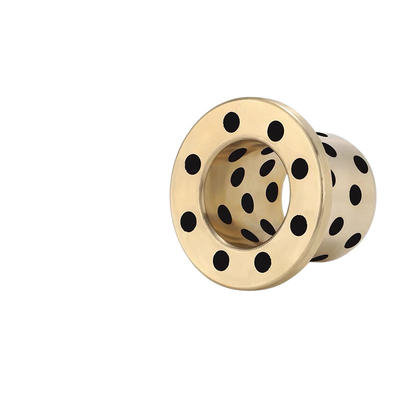

L'auto CuZn24AL6 ha lubrificato le boccole d'ottone SPB della lega 2



1. Non è necessario un dispositivo di alimentazione dell'olio, foro di iniezione di olio, lavorazione della scanalatura dell'olio

2. Riduzione dei costi operativi

3. Riduzione del tempo di progettazione

4. Riciclaggio lubrificante e protezione ambientale



Lubrificante solido
Lubrificante Caratteristiche Applicazione tipica
SL1 Grafite+Aggiungi Eccellente resistenza contro gli attacchi chimici e il basso attrito. Limite di tamp 400 ℃ Suite per macchine generali e sotto atmosfera
SL4 +additivi Più basso nell'attrito e il bene della lubrificazione dell'acqua, temperatura. Limite 300 ℃ La nave, la turbina idraulica, la turbina a gas ecc



Boccole auto -lubrificante, fornitore di cespugli oilless dalla Cina



Siamo un produttore leader e fornitore di boccola Oilless e il nostro prodotto è composto da buona qualità.



La boccola Oilless, integrata in lubrificanti solidi senza olio, è un nuovo tipo di lega di rame solido, che è omogeneo integrato con un lubrificante solido nel suo corpo.

Rompe il limite del cuscinetto generale, la cui lubrificazione dipende dal film petrolifero.

Quindi è adatto a temperature elevate, uso pesante, protezione della corrosione o quando il petrolio è difficile da importare.

La sua prestazione raddoppia sia sulla durezza che sull'usura.

Ora è ampiamente applicato in successive macchine da fusione, rulli in acciaio in metallografia, macchine minerali, navi, turbine a vapore, turbine idrauliche e macchine per lo stampaggio a iniezione di plastica.





Boccola di grafite bronzo di bronzo JDB (Oilless) Buglia per maniche 50 x 62 x 50 mm di lunghezza




Buglia per cuscinetti a manicotto in flangia oilless, il materiale JDB è realizzato in metallo a base di bronzo fuso con speciali lubrificanti solidi incorporati. Il metallo di base con un elevato carico e i lubrificanti solidi prevedono l'auto-lubrificazione. La boccola del cuscinetto a manicotto della flangia Oilless mostra prestazioni eccellenti senza pre-lubrificazione in condizioni di temperatura estrema alta/inferiore a bassa velocità. Questo materiale fornisce una soluzione di cuscinetti senza manutenzione, in particolare per il carico elevato, intermittente del movimento oscillante.

La boccola del cuscinetto a manicotto della flangia Oilless può essere applicata a temperatura asciutta, alta, alta pressione, corrosivo, acqua o altri ambienti chimici quando non è possibile introdurre olio.

La boccola del cuscinetto a manicotto in flangia Oilless è ampiamente utilizzata nella linea di prodotti automobilistici, ingegneria dell'acqua, cancello della diga, industrie di plastica, successive macchine da fusione, rulli in acciaio nell'industria della metallurgia, macchine minerali, generatori di turbo navali, turbine idrauliche e macchine per la stampa di iniezione.



Oilless Boccola: selezionare, configurare, ordinare. VIIPLUS offre puntualmente e offre prezzi equi.

Le nostre boccole Oilless sono la soluzione perfetta per i progetti in cui la lubrificazione non può essere facilmente fornita o in cui i lubrificanti convenzionali possono carbonizzare.



Contattaci - Fornitore di boccola Oilless
Per fare un'indagine o richiedere un catalogo di cuscinetti delle boccole Oilless, contatta oggi!

(Bronzo con grafite incorporato)





Boccola oilless definita (cos'è la boccola oilless?)



Una boccola oilless, o cuscinetti e cuscinetti scorrevoli più comunemente scorrevoli, è il tipo più semplice di cuscinetto, che comprende solo una superficie del cuscinetto e nessun elemento di rotolamento.





La boccola Oilless può fare riferimento a cuscinetti a sfera o semplicemente "anelli" che non richiedono lubrificazione periodica - poiché un lubrificante come la grafite in polvere è incorporato nel materiale di cui è fatto il cuscinetto. Questi sono anche noti come cespugli di bronzo in grafite incorporati e hanno inserti di grafite del 20-25% sulle pareti / superficie che forniscono la lubrificazione in ogni momento che riduce anche il coefficiente di attrito.



Queste boccole Oilless sono adatte per ambienti a secco in cui la contaminazione è un rischio, applicazioni bagnate in cui vi sono elevata umidità e applicazioni in cui il cuscinetto si trova in una posizione inaccessibile.

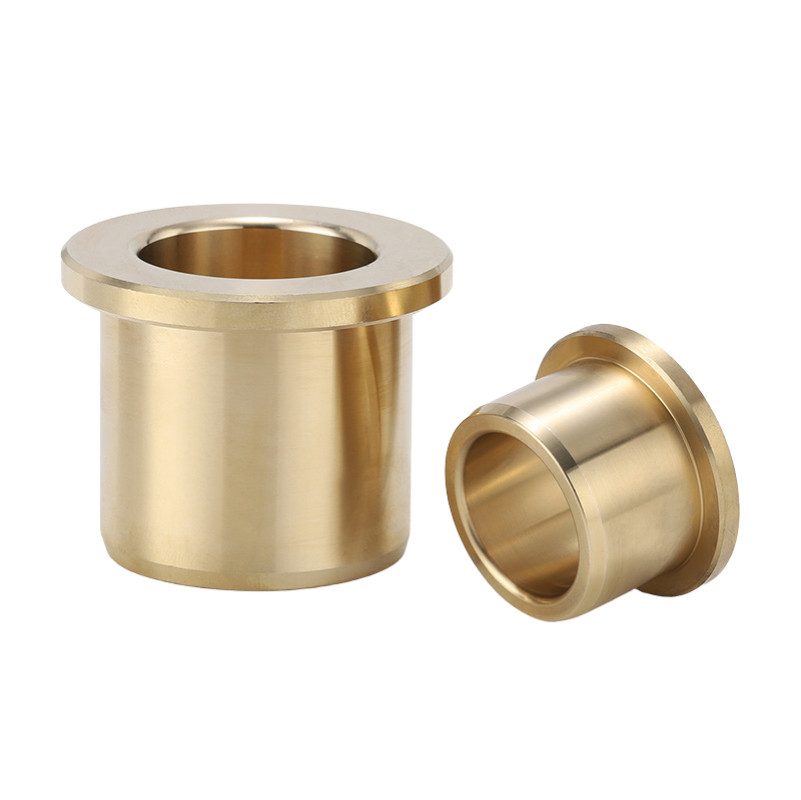

L'auto CuZn24AL6 ha lubrificato le boccole d'ottone SPB della lega 3



Boccola Oilless, boccola a manica senza manutenzione



Siamo il principale produttore e fornitore di boccola Oilless e il nostro prodotto è costituito da buona qualità.

La boccola di bronzo Oilless è un nuovo tipo fatto di una forte lega di rame ed è incorporata in modo uniforme nella sua alloggiamento solido lubrificante.

I cespugli Oilless sono adatti per temperature elevate, carichi pesanti, corrosione o luoghi in cui il petrolio è difficile da introdurre.





Specificare la parte n. Per ID, OD e lunghezza richiesti. (EG) ID è 50 mm, OD è 62 mm e la lunghezza è 50 mm.

-Oilless Bonsuli di bronzo - Lega di rame dritto, standard



Materiali delle boccole Oilless


Materiale: lega di ottone ad alta trazione
Lubrificante solido incorporato



Funzione di boccole Oilless



● Olless Boccola seriamente senza necessità di lubrificazione.

● La boccola Oilless dimostra prestazioni elevate in operazioni ad alto carico e a bassa velocità.

● La boccola Oilless mostra una resistenza all'usura superiore nelle applicazioni in cui è raramente prodotto film olio come movimenti alternativi, oscillazione, partenze frequenti e fermate, ecc.

● La boccola Oilless ha una resistenza chimica superiore e una resistenza alla corrosione.

● I prodotti standard Oilless Bushings sono disponibili in varie dimensioni.



Dati tecnici di Oilless Bushings



Densità   8,2 g/cm3
Resistenza alla trazione   > = 755N/mm2
Tenacia anti-compatta   > = 400 ~ 500KJ/M3
Durezza   > = 200HB
Pressione di carico massima   100n/mm2
Limite di velocità   0,5 m/s
Limite di valore PV   1.65n/mm2.m/s
Coef di attrito Lubrificazione petrolifera 0,03
Attrito secco 0.16
Temperatura di lavoro   -40 ~+300 ° C.





Si prega di controllare il tipo/dimensioni/specifiche nelle boccole senza olio - Prodotti di boccola di bronzo grafite - Serie standard in lega di rame.



Specifica della boccola Oilless

L'auto CuZn24AL6 ha lubrificato le boccole d'ottone SPB della lega 4

Tipo di boccola oilless Dritto Tipo di metallo Lega di ottone ad alta resistenza
Dia interiore. Fare) 50 Dia esterna. FARE) 62
Lunghezza complessiva L (mm) 50 Max. Intervallo di valori PV ammissibile (n/mm2 • m/s) 1.1 ~ 2.0
Max. Valore PV ammissibile (n/mm2 • m/s) 1.16 Carico massimo consentito (n/mm2) 20.3
Velocità massima consentita (m/s) 0,35 Il foro di montaggio si adatta H7
Intervallo di temperatura operativo (° C) -40 ~ 150 Intervallo di temperatura operativo (non blurizzato) min -40
Intervallo di temperatura operativo (non blurizzato) max 150 Intervallo di temperatura operativo (normale) min -40
Intervallo di temperatura operativo (normale) max 200 - -



Servizio di boccole Oilless diretto



Condizione di lubrificazione Asciutto lubrificazione periodica
Intervallo di temperatura di servizio ℃ -40 ~+ 300 -40 ~+ 150
Max ammissibile. Pressione PN/mm {2 kgf/cm2} 29 (150) {296 (1.530)}
Max ammissibile. Velocità V m/{SM/min} 0,50 {30} 1,00 {60}
Max ammissibile. Valore PV n/mm2 ・ m/{s kgf/cm2 ・ m/min} 1,65 {1.010} 3.25 {1.990}


*I valori tra parentesi sono pressioni del cuscinetto statico, che sono le pressioni del cuscinetto nelle applicazioni senza movimento o molto piccolo
movimento (≦ 0,0017 m/s [0,1m/min]).


Precisione di lavorazione della boccola oilless



ID

Od

Lunghezza

Classe 7 a 8

Classe da 6 a 7

Classe da 8 a 9



Le lezioni qui sono nello standard JIS. Questo prodotto dimostra prestazioni soddisfacenti nella rugosità della superficie della diapositiva di RZ6,3 a 12,5 μm.



Modello di dimensioni di boccola oilless (boccola di boccola 50mm)



L'auto CuZn24AL6 ha lubrificato le boccole d'ottone SPB della lega 5



Tolleranza alle dimensioni della boccola oilless

L'auto CuZn24AL6 ha lubrificato le boccole d'ottone SPB della lega 6



● Applicabile alla rotazione, all'oscillazione e al movimento alternativo.
● Non utilizzare questo sott'acqua.
● La boccola ID da 63 mm può essere utilizzata come trunnione intermedio
Boccola per cilindri idraulici.


Manica in bronzo collegata a grafite JDB1/2/3/4/5



Materiali in lega



Modello JDB-1 JDB-2 JDB-3 JDB-4 JDB-5
Grado
Marchi cinesi
GB1776-87
Zcuzn25
Ai6fe3mn3
Zcusn6zn6pb3 Zcuai10fe3 Zcusu10p1 Acciaio+zcusn6zn6pb3 HT250 GCR15
Internazionale
ISO1338
GCUZN25
Ai6fe3mn3
Gcusn6zn6pb3 Gcuai10fe3 Cusn12 Acciaio+cusn6zn6pb3fe3ni5 - B1
Germania
DIN
G-Cuzn25
Ai5
GB-CUSN5ZN5PB5 Gb-Cuai10ni GB-CUSN10 Acciaio+cusn6zn6pb3ni - 100cr6
giapponese
Jis
HBSC4 BC6 AIBC3 BC3 BC6 FC250 Suj2
Stati Uniti
ASTM/UNS
C86300 C83600 C95500 C90800 C83600 Classe40 52100
Standard britannico Htb2 LG2 AB1 PB4 LG2 - -



Composizione chimica in lega materiale



Elementi chimici JDB-1 JDB-2 JDB-3 JDB-4 JDB-5
Cu ( %) Riposo Riposo Riposo - -
SN ( %) - 6 - 10 6 - -
Zn ( %) 25 6 - - 6 - -
Ni ( %) - - - - - - -
AI ( %) 6 - 10 - - - -
Fe ( %) 3 - 3 - - Riposo Riposo
MN ( %) 3 - - - - 0.905 - 1.3 0,20 - 0,40
CR ( %) - - - - - - 1.30 - 1.65
C ( % ) - - - - - 2.5 - 4 0.95 - 1,05
Si ( %) - - - - - 1.0 - 1.3 0,15 -0,35
PB ( %) - 3 - - 3 - -



Parametri tecnici



Prestazione JDB-1 JDB-2 JDB-3 JDB-4 JDB-5
Max.load p (n/mm²) 100 60 70 60 250
Max.Speed ​​V (m/s) Dry0.4 Oil5 2 2 0,5 0.1
Max.pv (n/mm² · m/s) 3.8 0,5 0.6 0.8 2.5
Densità ρ (g/cmsup3) 8.0 8.0 7.6 7.3 7.8
Resistenza alla trazione (n/mm²) > 600 > 250 > 500 > 250 > 1500
Allungamento ( %) > 10 > 4 > 10 - -
Durezza (HB) > 210 > 80 > 80 > 160 HRC> 55
Max.temp (℃) 300 350 300 400 350
Coef di attrito. (μ) Lubrificazione del petrolio: 0,03 Attrito (secco): 0,16



Boccola di bronzo oilless di dimensioni metriche



Foglio di dimensioni della boccola Oilless


ID Od

Lunghezza L Tolleranza -0.1

-0.3

φd Tolleranza φd Tolleranza 8 10 12 15 16 19 20 25
6

+0.022

+0.010

10

+0.015

+0.006

061008 061010 061012
8

+0.028

+0.013

12

+0.018

+0.007

081208 081210 081212 081215
10

+0.028

+0.013

14

+0.018

+0.007

101408 101410 101412 101415     101420
12

+0.034

+0.016

18

+0.018

+0.007

121808 121810 121812 121815 121816 121819 121820 121825
13

+0.034

+0.016

19

+0.021

+0.008

  131910 131912 131915     131920 131925
14

+0.034

+0.016

20

+0.021

+0.008

  142010 142012 142015     142020 142025
15

+0.034

+0.016

21

+0.021

+0.008

  152110 152112 152115 152116   152120 152125
16

+0.034

+0.016

22

+0.021

+0.008

  162210 162212 162215 162216 162219 162220 162225
17

+0.034

+0.016

23

+0.021

+0.008

      172315
18

+0.034

+0.016

24

+0.021

+0.008

  182410 182412 182415 182416   182420 182425
19

+0.041

+0.020

26

+0.021

+0.008

      192615     192620
20

+0.041

+0.020

28

+0.021

+0.008

  202810 202812 202815 202816 202819 202820 202825
20

+0.041

+0.020

30

+0.021

+0.008

  203010 203012 203015 203016   203020 203025
22

+0.041

+0.020

32

+0.025

+0.009

    223212 223215     223220 223225
25

+0.041

+0.020

33

+0.025

+0.009

    253312 253315 253316   253320 253325
25

+0.041

+0.020

35

+0.025

+0.009

    253512 253515 253516   253520 253525
28

+0.041

+0.020

38

+0.025

+0.009

            283820 283825
30

+0.041

+0.020

38

+0.025

+0.009

    303812 303815     303820 303825
30

+0.041

+0.020

40

+0.025

+0.009

    304012 304015     304020 304025
31.5

+0.050

+0.025

40

+0.025

+0.009


32

+0.050

+0.025

42

+0.025

+0.009

            324220
35

+0.050

+0.025

44

+0.025

+0.009

            354420 354425
35

+0.050

+0.025

45

+0.025

+0.009

            354520 354525
38

+0.050

+0.025

48

+0.025

+0.009


40

+0.050

+0.025

50

+0.025

+0.009

      405015     405020 405025
40

+0.050

+0.025

55

+0.030

+0.011

      405515
45

+0.050

+0.025

55

+0.030

+0.011


45

+0.050

+0.025

56

+0.030

+0.011


45

+0.050

+0.025

60

+0.030

+0.011



*La tolleranza ID dopo il raccordo della stampa è solo a riferimento.


(EG) ID è 50 mm, OD è 62 mm e la lunghezza è 50 mm.
ID Od

Lunghezza L Tolleranza -0.1

-0.3

φd Tolleranza φd Tolleranza 20 30 35 40 50 60 70 80
50

+0.050

+0.025

60

+0.030

+0.011

506020 506030 506035 506040 506050 506060 506070 506080
50

+0.050

+0.025

62

+0.030

+0.011

  506230 506235 506240 506250 506260 506270 506280
50

+0.050

+0.025

65

+0.030

+0.011

  506530   506540 506550 506560 506570 506580
55

+0.060

+0.030

70

+0.030

+0.011

  557030 557035 557040 557050 557060 557070
60

+0.060

+0.030

74

+0.030

+0.011

  607430 607435 607440 607450 607460 607470 607480
60

+0.060

+0.030

75

+0.030

+0.011

  607530 607535 607540 607550 607560 607570 607580
63

+0.060

+0.030

75

+0.030

+0.011

          637560 637570 637580
65

+0.060

+0.030

80

+0.030

+0.011

      658040 658050 658060 658070 658080
70

+0.060

+0.030

85

+0.035

+0.013

  708530 708535 708540 708550 708560 708570 708580
70

+0.060

+0.030

90

+0.035

+0.013

        709050 709060 709070 709080
75

+0.060

+0.030

90

+0.035

+0.013

        759050 759060 759070 759080
75

+0.060

+0.030

95

+0.035

+0.013

          759560 759570 759580
80

+0.060

+0.030

96

+0.035

+0.013

      809640 809650 809660 809670 809680
80

+0.060

+0.030

100

+0.035

+0.013

      8010040 8010050 8010060 8010070 8010080
85

+0.071

+0.036

100

+0.035

+0.013

          8510060   8510080
90

+0.071

+0.036

110

+0.035

+0.013

        9011050 9011060   9011080
100

+0.071

+0.036

120

+0.035

+0.013

        10012050 10012060 10012070 10012080
110

+0.071

+0.036

130

+0.040

+0.015

        11013050   11013070 11013080
120

+0.071

+0.036

140

+0.040

+0.015

            12014070 12014080
125

+0.083

+0.043

145

+0.040

+0.015


130

+0.083

+0.043

150

+0.040

+0.015

              13015080
140

+0.083

+0.043

160

+0.040

+0.015


150

+0.083

+0.043

170

+0.040

+0.015

              15017080
160

+0.083

+0.043

180

+0.040

+0.015

              16018080
170

+0.083

+0.043

190

+0.046

+0.017


180

+0.083

+0.043

200

+0.046

+0.017


190

+0.096

+0.050

210

+0.046

+0.017


200

+0.096

+0.050

230

+0.046

+0.017



*Le tolleranze dimensionali sono i valori misurati a +25 ℃.



Olless Bughhing Avalibilità





Bughhing metrica Oilless e boccola di bronzo imperiale Oilless realizzati su ordini: forme di boccola standard in dimensioni speciali, mezze mosse, forme speciali ottenute da stamping o disegno profondo, disegni di boccola personalizzati



Olless Boccola applicazione tipica



Il prodotto è ampiamente utilizzato in rotoli di fusione continua, macchinari minerari, macchinari di spedizione, turbina, macchinari per iniezione, stampo automatico
e così via.


1. Oilless Bush Utilizzare per un carico ad alto carico a bassa velocità e auto-fodera. Come il cancello della diga e i cespugli di cancello d'acqua, i cespugli di turbine idrauliche ecc.
2. Oilless Boccola per la boccola per alta temperatura. come macchine in fabbrica di ferro e acciaio e così via.
3. Oilless Grafite Bronzo Brugghing Uso per la produzione di automobili, come linee di montaggio, linee di pressione, linee di trasporto e così via.
4. Oilless Bronzo bronzolabolo per macchinari per manutenze in acciaio, macchine per iniezione, stampi per pressioni ecc.
5. Bush Oilless usano anche per macchine chimiche, macchine per la trasformazione degli alimenti, cartiere, macchine tessili ecc.



Boccola Oilless utilizzata nella macchina per stampaggio a iniezione



L'auto CuZn24AL6 ha lubrificato le boccole d'ottone SPB della lega 7







● Bush Oilless per il collegamento a disattivazione









● Boccola di bronzo Oilless per barra







● Piastra di boccola oilless anche per piastra mobile e tavolo di iniezione





Applicazione delle boccole Oilless per lo stampaggio



-Mboding iniezione

L'auto CuZn24AL6 ha lubrificato le boccole d'ottone SPB della lega 8









1. Bush guida



2. Bush di guida di espulsione



3. Guida



4. Blocco guida



5. Piatto inferiore



6. Bush guida



7. Bush di cassaforte





-Cam flangia muore



L'auto CuZn24AL6 ha lubrificato le boccole d'ottone SPB della lega 9







1. Piatto di usura



2. Piatta per corsa della camma



3. Piastra superiore della camma



4. Blocco lato camma



5. piastra lato camma



6. piastra di ritorno positiva di camochi



7. Guida post cespugli



8. piastra di corsa a camma







VIIPLUS OILLESS Boccola di bronzo utilizzata in molte applicazioni



L'auto CuZn24AL6 ha lubrificato le boccole d'ottone SPB della lega 10







Qualunque sia il materiale e le specifiche di boccola di bronzo oilless, qualunque sia la forma o le dimensioni standard di Oilless Bush, se fisicamente possibile, possiamo farlo.



VIIPLUS è uno dei fornitori di boccola oilless più esperti, se vuoi scaricare il catalogo Oilless Bush, contattaci ora!




Siamo un professionista

Produttore e fornitore di boccole Oilless

Benvenuti a contattarci!
Se hai domande, non esitate a contattarci, sei sempre il benvenuto, grazie!
