| Marchio: | VIIPLUS |
| Numero di modello: | boccole oilless |
| MOQ: | negoziabile |
| prezzo: | negoziabile |
| Condizioni di pagamento: | T/T |
| Capacità di approvvigionamento: | Produttori, fornitori, fabbrica, commercio all'ingrosso, cuscinetti di vetro, cuscinetti di vetro, c |

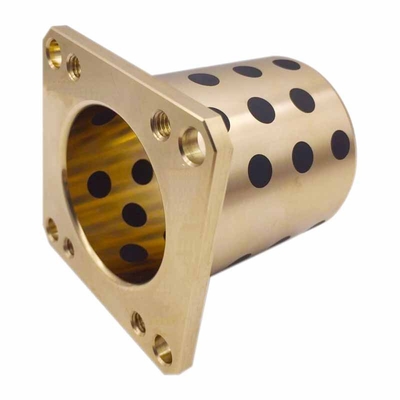

La boccola per cuscinetti B50 Bronze Case With Graphite Nests Oilless è un componente ad alte prestazioni progettato per l'uso in varie applicazioni industriali in cui è richiesto un funzionamento senza lubrificazione. Realizzata in resistente bronzo B50, questa boccola offre un'eccellente resistenza all'usura e resistenza meccanica, garantendo prestazioni affidabili anche in condizioni estreme.
La caratteristica unica di questa boccola è l'incorporazione di nidi di grafite, che forniscono proprietà di lubrificazione intrinseche. Questo design autolubrificante elimina la necessità di lubrificazione regolare, riducendo significativamente i requisiti di manutenzione e i costi operativi. I nidi di grafite contribuiscono anche a ridurre l'attrito e la generazione di calore, migliorando ulteriormente le prestazioni e la durata della boccola.
La fabbricazione di precisione della boccola per cuscinetti B50 Bronze Case With Graphite Nests Oilless assicura una perfetta aderenza e prestazioni ottimali in varie applicazioni. Quando utilizzata in sistemi automobilistici, macchinari o qualsiasi altra attrezzatura industriale, questa boccola offre una soluzione affidabile e conveniente per migliorare la resistenza all'usura e le proprietà di lubrificazione degli assemblaggi rotanti.
In sintesi, il B50 Bronze Case With Graphite Nests Bearing Bushing Oilless è una scelta eccellente per applicazioni industriali che richiedono un funzionamento senza lubrificazione e una resistenza all'usura superiore. La sua costruzione durevole, il design autolubrificante e la fabbricazione di precisione lo rendono un componente affidabile in vari contesti industriali.
BOCCOLE IN BRONZO LUBRIFICANTE SOLIDO
B50 Bronzina in grafite per cuscinetti a sfere per carichi pesanti a bassa velocità
Cuscinetti BG Bushing con lubrificante solido Boccole in bronzo
1610 16/22x10 Custodia in bronzo Nidi in grafite Cuscinetto Boccola
Boccola per cuscinetto in grafite fusa in bronzo B50 con servizio clienti esperto
Cuscinetto a manicotto (semplice) in bronzo fuso C93200 in vendita online
Costruzione:
Un lubrificante solido a base di grafite è incorporato nella matrice di bronzo al 25-35% della superficie di scorrimento.
Modalità di funzionamento: -100°C; +500°C
Campi di applicazione:
A basse velocità, in particolare sotto carichi pesanti e prolungati in ambienti umidi e corrosivi
Attrezzature per l'industria chimica, del vetro e della carta
Forni industriali, macchine per laminazione e fusione
Escavatori, ponti levatoi e draghe aspiranti per la metallurgia delle polveri metalliche. Metallo poroso
Vendita online di cuscinetti a manicotto (piani) in bronzo fuso C93200
Materiali in lega
| Modello | Codice JDB-1 | Il JDB-2 | Il JDB-3 | Il JDB-4 | Il JDB-5 | ||
|---|---|---|---|---|---|---|---|
| Grado Marchi cinesi GB1776-87 |
ZCuZn25 Al6Fe3Mn3 |
ZCuSn6Zn6Pb3 | ZCuAI10Fe3 | ZCuSu10P1 | Acciaio+ZCuSn6Zn6Pb3 | HT250 | GCr15 |
| Internazionale ISO1338 |
GCuZn25 Al6Fe3Mn3 |
GCuSn6Zn6Pb3 | GCuAI10Fe3 | CuSn12 | Acciaio+CuSn6Zn6Pb3Fe3Ni5 | - | B1 |
| Germania Din |
G-CuZn25 AI5 |
GB-CuSn5Zn5Pb5 | GB-CuAI10Ni | GB-CuSn10 | Acciaio+CuSn6Zn6Pb3Ni | - | 100Cr6 |
| giapponese Il Giappone |
HBsC4 | aC6 | AIBC3 | A.C.3 | aC6 | Modello FC250 | SUJ2 |
| Stati Uniti ASTM/UNS |
C86300 | C83600 | C95500 | C90800 | C83600 | Classe40 | 52100 |
| Standard britannico | HTB2 | LG2 | AB1 | PB4 | LG2 | - | - |
Composizione chimica della lega del materiale
| Elementi chimici | Codice JDB-1 | Il JDB-2 | Il JDB-3 | Il JDB-4 | Il JDB-5 | ||
|---|---|---|---|---|---|---|---|
| rame ( % ) | Riposo | Riposo | Riposo | - | - | ||
| Senza ( % ) | - | 6 | - | 10 | 6 | - | - |
| Zinco ( % ) | 25 | 6 | - | - | 6 | - | - |
| Non ( % ) | - | - | - | - | - | - | - |
| AI ( % ) | 6 | - | 10 | - | - | - | - |
| Fe ( % ) | 3 | - | 3 | - | - | Riposo | Riposo |
| milioni ( % ) | 3 | - | - | - | - | 0,905 - 1,3 | 0,20 - 0,40 |
| Cr ( % ) | - | - | - | - | - | - | 1.30 - 1.65 |
| C ( % ) | - | - | - | - | - | 2,5 - 4 | 0,95 - 1,05 |
| Sì ( % ) | - | - | - | - | - | 1.0 - 1.3 | 0,15-0,35 |
| Piombo ( % ) | - | 3 | - | - | 3 | - | - |
Parametri tecnici
| Prestazione | Codice JDB-1 | Il JDB-2 | Il JDB-3 | Il JDB-4 | Il JDB-5 | ||
|---|---|---|---|---|---|---|---|
| Carico massimo P ( N/mm² ) | 100 | 60 | 70 | 60 | 250 | ||
| Velocità massima V ( m/s ) | Secco0.4 olio5 | 2 | 2 | 0,5 | 0,1 | ||
| Max.PV (N/mm²·m/s) | 3.8 | 0,5 | 0,6 | 0,8 | 2.5 | ||
| Densità ρ( g/cmsup3 ) | 8.0 | 8.0 | 7.6 | 7.3 | 7.8 | ||
| Resistenza alla trazione (N/mm²) | > 600 | > 250 | > 500 | > 250 | > 1500 | ||
| Allungamento ( % ) | > 10 | > 4 | > 10 | - | - | ||
| Durezza (HB) | > 210 | > 80 | > 80 | > 160 | Valore HRC> 55 | ||
| Temperatura massima (℃) | 300 | 350 | 300 | 400 | 350 | ||
| Coefficiente di attrito (μ) | Lubrificazione ad olio: 0,03 | Attrito (secco): 0,16 | |||||
La boccola standard in bronzo con tappo in grafite serve ad aprire cavità di dimensioni appropriate e disposte in modo ordinato sulla superficie di attrito metallica della matrice del cuscinetto, quindi incorpora un lubrificante solido stampato con proprietà autolubrificanti uniche nelle cavità (l'area del lubrificante solido è generalmente il 25% dell'area di attrito -35%) e realizzato con cuscinetti autolubrificanti.
Il corpo di base della boccola a manicotto in bronzo con tappo in grafite standard deve essere determinato in base alle condizioni di lavoro del cuscinetto stesso. I materiali più comunemente utilizzati sono ottone ad alta resistenza, bronzo allo stagno, getti e così via. Esistono due tipi principali di materiali lubrificanti solidi incorporati, uno è piombo nero naturale, grafite artificiale e sintesi di MoS2, e l'altro è sintetizzato con come matrice. In base alle condizioni operative del cuscinetto, la combinazione di diversi substrati metallici e lubrificanti solidi incorporati può garantire che il prodotto possa soddisfare le esigenze speciali di varie condizioni operative di temperatura, carico, movimento e media, garantendo al contempo un funzionamento stabile e affidabile.
| Lubrificante solido | ||
| Lubrificante | Caratteristiche | Applicazione tipica |
| SL1 Graphite+aggiungi | Ottima resistenza agli attacchi chimici e basso attrito. Limite di temperatura 400 ℃ | Suite per macchine generiche e sotto atmosfera |
| SL4 +Additivi | Minimo attrito e buona lubrificazione ad acqua, limite di temperatura 300℃ | La nave, la turbina idraulica, la turbina a gas ecc. |
La boccola senza olio, integrata in lubrificanti solidi senza olio, è un nuovo tipo di lega di rame solida, che è integrata in modo omogeneo con un lubrificante solido nel suo corpo.
Supera il limite del cuscinetto generico, la cui lubrificazione dipende dal film d'olio.
È quindi adatto alle alte temperature, all'uso intensivo, alla protezione dalla corrosione o quando è difficile importare il petrolio.
Le sue prestazioni raddoppiano sia in termini di durezza che di resistenza all'usura e all'attrito.
Oggi è ampiamente utilizzato nelle macchine per fusione successiva, nei rulli in acciaio per metallografia, nei macchinari per l'industria mineraria, nelle navi, nelle turbine a vapore, nelle turbine idrauliche e nelle macchine per stampaggio a iniezione di materie plastiche.

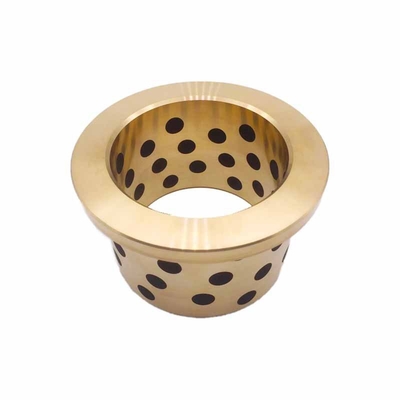

Boccola cuscinetto flangiata senza olio, il materiale JDB è fatto dimetallo a base di bronzo fuso resistente con speciali lubrificanti solidi incorporati. Il metallo di base con resiste a carichi elevati e i lubrificanti solidi garantiscono l'autolubrificazione. La boccola del cuscinetto a manicotto flangiato senza olio mostraprestazione eccellentesenza pre-lubrificazione in condizioni di temperatura estremamente alta/bassa con bassa velocità. Questo materiale fornisce unsenza manutenzionesoluzione di cuscinetti, in particolare per carichi elevati, movimenti intermittenti o oscillanti.
Le boccole con cuscinetto a manicotto flangiato senza olio possono essere applicate in ambienti asciutti, ad alta temperatura, ad alta pressione, corrosivi, con acqua o altri agenti chimici quando non è possibile introdurre olio.
Le boccole con cuscinetto a manicotto flangiato senza olio sono ampiamente utilizzate nelle linee di produzione automobilistiche, nell'ingegneria idraulica, nelle paratoie delle dighe, nell'industria della plastica, nelle macchine di fusione successiva, nei rulli in acciaio nell'industria metallurgica, nei macchinari per l'industria mineraria, nei turbogeneratori delle navi, nelle turbine idrauliche e nelle macchine per stampaggio a iniezione.
Boccola senza olio- Seleziona, configura, ordina. Viiplus consegna puntualmente e offre prezzi equi.
Le nostre boccole senza olio rappresentano la soluzione perfetta per i progetti in cui la lubrificazione non può essere facilmente garantita o in cui i lubrificanti convenzionali potrebbero carbonizzarsi.
Contattaci - Fornitore di boccole senza olio
Per informazioni o per richiedere un catalogo di cuscinetti a boccole senza olio, contattateci oggi stesso!
(Bronzo con grafite incorporata)
Una boccola senza olio, o più comunemente cuscinetto radente o cuscinetto scorrevole, è il tipo più semplice di cuscinetto, costituito solo da una superficie di appoggio e nessun elemento volvente.
Boccola senza oliopuò riferirsi a cuscinetti a sfere o semplicemente ad "anelli" che non richiedono lubrificazione periodica, perché un lubrificante come la grafite in polvere è incorporato nel materiale di cui è fatto il cuscinetto. Sono anche noti come boccole in bronzo con grafite incorporata e hanno inserti in grafite al 20-25% sulle pareti/superficie che forniscono lubrificazione in ogni momento, il che riduce anche il coefficiente di attrito.
Queste boccole senza olio sono adatte per ambienti asciutti in cui sussiste il rischio di contaminazione, applicazioni bagnate in cui vi è elevata umidità e applicazioni in cui il cuscinetto si trova in una posizione inaccessibile.
Siamo produttori e fornitori leader di boccole senza olio e i nostri prodotti sono di ottima qualità.
La boccola in bronzo senza olio è un nuovo tipo realizzato in una resistente lega di rame ed è inserita uniformemente nel suo alloggiamento con lubrificante solido.
Le boccole senza olio sono adatte per alte temperature, carichi pesanti, corrosione o luoghi in cui l'olio è difficile da introdurre.
Specificare il codice articolo in base al diametro interno, al diametro esterno e alla lunghezza richiesti. (ad esempio) Il diametro interno è 50 mm, il diametro esterno è 62 mm e la lunghezza è 50 mm.

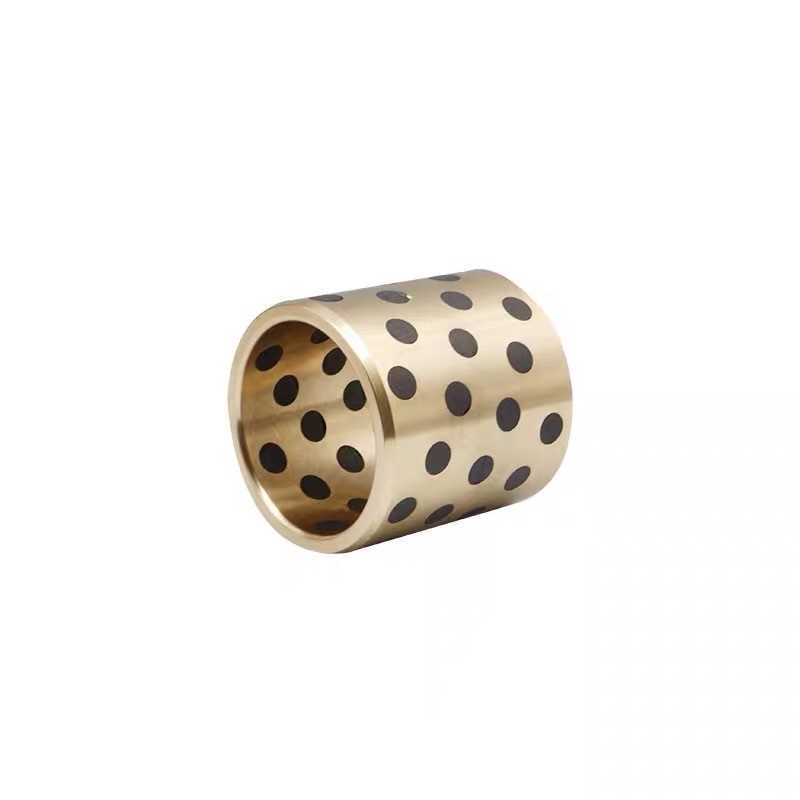

- Boccole in bronzo senza olio - Lega di rame dritta, standard
Materiale: lega di ottone ad alta resistenza
Lubrificante solido incorporato
●Boccole senza olio, riparabili senza necessità di lubrificazione.
●Boccole senza olio: garantiscono elevate prestazioni in caso di carichi elevati e basse velocità.
●La boccola senza olio dimostra una resistenza all'usura superiore nelle applicazioni in cui la pellicola d'olio viene raramente prodotta, come nei movimenti alternativi, oscillazioni, frequenti avviamenti e arresti, ecc.
●La boccola senza olio ha una resistenza chimica e alla corrosione superiore.
●I prodotti standard con boccole senza olio sono disponibili in varie dimensioni.
| Densità | 8,2 g/cm3 | |
| Resistenza alla trazione | >=755N/mm2 | |
| Tenacia anti-compatta | >=400~500KJ/m3 | |
| Durezza | >=200HB | |
| Pressione massima del carico | 100N/mm2 | |
| Limite di velocità | 0,5 m/s | |
| Limite del valore PV | 1,65 N/mm2.SM | |
| Coefficiente di attrito | Lubrificazione ad olio | 0,03 |
| Attrito a secco | 0,16 | |
| Temperatura di lavoro | -40~+300°C |
Controllare il tipo/le dimensioni/le specifiche nella serie Boccole senza olio - Boccole in bronzo grafite - Lega di rame dritta, standard.
| Tipo di boccola senza olio | Dritto | Tipo di metallo | Lega di ottone ad alta resistenza |
| Diametro interno d(Ø) | 50 | Diametro esterno D(Ø) | 62 |
| Lunghezza totale L(mm) | 50 | Intervallo di valori PV massimo consentito (N/mm2•SM) | 1.1~2.0 |
| Valore PV massimo consentito (N/mm2•SM) | 1.16 | Carico massimo ammissibile (N/mm2) | 20.3 |
| Velocità massima consentita (m/s) | 0,35 | Foro di montaggio adatto | H7 |
| Intervallo di temperatura di esercizio (°C) | -40～150 | Intervallo di temperatura di esercizio (non lubrificato) min | -40 |
| Intervallo di temperatura di esercizio (non lubrificato) Max | 150 | Intervallo di temperatura di esercizio (normale) min | -40 |
| Intervallo di temperatura di esercizio (normale) Max | 200 | - | - |
| Prodotto | Dimensioni e tolleranza |
Lunghezza (L-0,1 -0,3) | |||||||||||
| SINGHIOZZARE | Dentro diametro |
Al di fuori diametro |
8 | 10 | 12 | 15 | 16 | 20 | 25 | 30 | 35 | ||
| dF7 | La mia m6 | ||||||||||||
| 8 | +0,028 +0,013 |
12 | +0,018 +0,007 |
● | ● | ● | ● | ||||||
| 10 | 〃 | 14 | 〃 | ● | ● | ● | ● | ● | |||||
| 12 | +0,034 +0,016 |
18 | 〃 | ● | ● | ● | ● | ● | ● | ● | |||
| 13 | 〃 | 19 | +0,021 +0,008 |
● | ● | ● | |||||||
| 14 | 〃 | 20 | 〃 | ● | ● | ● | ● | ● | ● | ||||
| 15 | 〃 | 21 | 〃 | ● | ● | ● | ● | ● | ● | ● | |||
| 16 | 〃 | 22 | 〃 | ● | ● | ● | ● | ● | ● | ● | ● | ||
| 18 | 〃 | 24 | 〃 | ● | ● | ● | ● | ● | ● | ||||
| 20 | +0,041 +0,020 |
28 | 〃 | ● | ● | ● | ● | ● | ● | ||||
| 20 | 〃 | 30 | 〃 | ● | ● | ● | ● | ● | |||||
| 25 | 〃 | 33 | +0,025 +0,009 |
● | ● | ● | ● | ● | |||||
| 25 | 〃 | 35 | 〃 | ● | ● | ● | ● | ||||||
| 30 | 〃 | 38 | 〃 | ● | ● | ● | |||||||
| 30 | 〃 | 40 | 〃 | ● | ● | ● | ● | ||||||
| 31.5 | +0,050 +0,025 |
40 | 〃 | ● | |||||||||
| 35 | 〃 | 44 | 〃 | ● | |||||||||
| 35 | 〃 | 45 | 〃 | ● | ● | ● | ● | ||||||
| 40 | 〃 | 50 | 〃 | ● | ● | ● | ● | ||||||
| 40 | 〃 | 55 | +0,030 +0,011 |
● | ● | ||||||||
| 45 | 〃 | 55 | 〃 | ● | ● | ||||||||
| 45 | 〃 | 56 | 〃 | ● | ● | ||||||||
| 45 | 〃 | 60 | 〃 | ● | ● | ||||||||
| 50 | 〃 | 60 | 〃 | ● | ● | ||||||||
| 50 | 〃 | 62 | 〃 | ● | ● | ||||||||
| 50 | 〃 | 65 | 〃 | ● | |||||||||
| 55 | +0,060 +0,030 |
70 | 〃 | ||||||||||
| 60 | 〃 | 74 | 〃 | ||||||||||
| 60 | 〃 | 75 | 〃 | ● | ● | ||||||||
| 63 | 〃 | 75 | 〃 | ||||||||||
| 65 | 〃 | 80 | 〃 | ||||||||||
| 70 | 〃 | 85 | +0,035 +0,013 |
||||||||||
| 70 | 〃 | 90 | 〃 | ||||||||||
| 75 | 〃 | 90 | 〃 | ||||||||||
| 75 | 〃 | 95 | 〃 | ||||||||||
| 80 | 〃 | 96 | 〃 | ||||||||||
| 80 | 〃 | 100 | 〃 | ||||||||||
| 90 | +0,071 +0,036 |
110 | 〃 | ||||||||||
| 100 | 〃 | 120 | 〃 | ||||||||||
| 110 | 〃 | 130 | +0,040 +0,015 |
||||||||||
| 120 | 〃 | 140 | 〃 | ||||||||||
| 125 | +0,083 +0,043 |
145 | 〃 | ||||||||||
| 130 | 〃 | 150 | 〃 | ||||||||||
| 140 | 〃 | 160 | 〃 | ||||||||||
| 150 | 〃 | 170 | 〃 | ||||||||||
| 160 | 〃 | 180 | 〃 | ||||||||||
| Dimensioni e tolleranza |
Lunghezza (L-0,1 -0,3) | |||||||||||||
| Dentro diametro |
Al di fuori diametro |
40 | 50 | 60 | 70 | 80 | 100 | 120 | 130 | 140 | 150 | Rondelle applicare |
||
| dF7 | La mia m6 | |||||||||||||
| 8 | +0,028 +0,013 |
+12 | +0,018 +0,007 |
|||||||||||
| 10 | " | 14 | " | SOW-10 | ||||||||||
| 12 | +0,034 +0,016 |
18 | " | SOW-12 | ||||||||||
| 13 | " | 19 | +0,021 +0,008 |
SOW-13 | ||||||||||
| 14 | " | 20 | " | SOW-14 | ||||||||||
| 15 | " | 21 | " | SOW-15 | ||||||||||
| 16 | " | 22 | " | ● | SOW-16 | |||||||||
| 18 | " | 24 | " | ● | SOW-18 | |||||||||
| 20 | +0,041 +0,020 |
28 | " | ● | ● | SOW-20 | ||||||||
| 20 | " | 30 | " | ● | " | |||||||||
| 25 | " | 33 | +0,025 +0,009 |
● | ● | ● | SOW-25 | |||||||
| 25 | " | 35 | " | ● | ● | ● | " | |||||||
| 30 | " | 38 | " | ● | ● | ● | SOW-30 | |||||||
| 30 | " | 40 | " | ● | ● | ● | " | |||||||
| 31.5 | "+0,050 +0,025" |
40 | " | ● | ||||||||||
| 35 | " | 44 | " | ● | ● | ● | SOW-35 | |||||||
| 35 | " | 45 | " | ● | ● | ● | " | |||||||
| 40 | " | 50 | " | ● | ● | ● | ● | ● | SOW-40 | |||||
| 40 | " | 55 | +0,030 +0,011 |
● | ● | ● | ● | ● | " | |||||
| 45 | " | 55 | " | ● | ● | ● | SOW-45 | |||||||
| 45 | " | 56 | " | ● | ● | ● | " | |||||||
| 45 | " | 60 | " | ● | ● | ● | ● | ● | " | |||||
| 45 | " | 60 | " | ● | ● | ● | ● | ● | " | |||||
| 50 | " | 60 | " | ● | ● | ● | ● | ● | SOW-50 | |||||
| 50 | " | 62 | " | ● | ● | ● | ● | " | ||||||
| 50 | " | 65 | " | ● | ● | ● | ● | ● | ● | " | ||||
| 55 | +0,060 +0,030 |
70 | " | ● | ● | ● | ● | SOW-55 | ||||||
| 60 | " | 74 | " | ● | ● | ● | ● | ● | SOW-60 | |||||
| 60 | " | 75 | " | ● | ● | ● | ● | ● | ● | " | ||||
| 63 | " | 75 | " | ● | ● | ● | ||||||||
| 65 | " | 80 | " | ● | ● | ● | ● | ● | SOW-65 | |||||
| 70 | " | 85 | +0,035 +0,013 |
● | ● | ● | ● | ● | ● | SOW-70 | ||||
| 70 | " | 90 | " | ● | ● | ● | ● | ● | " | |||||
| 75 | " | 90 | " | ● | ● | ● | ● | ● | SOW-75 | |||||
| 75 | " | 95 | " | ● | ● | ● | ● | " | ||||||
| 80 | " | 96 | " | ● | ● | ● | ● | ● | ● | ● | SOW-80 | |||
| 80 | " | 100 | " | ● | ● | ● | ● | ● | ● | ● | ● | " | ||
| 90 | +0,071 +0,036 |
110 | " | ● | ● | ● | ● | ● | ● | SOW-90 | ||||
| 100 | " | 120 | " | ● | ● | ● | ● | ● | ● | ● | SOW-100 | |||
| 110 | " | 130 | +0,040 +0,015 |
● | ● | ● | ● | ● | ||||||
| 120 | " | 140 | " | ● | ● | ● | ● | ● | SOW-120 | |||||
| 125 | +0,083 +0,043 |
145 | " | ● | ● | |||||||||
| 130 | 145 | " | ● | ● | ||||||||||
| 140 | 160 | " | ● | ● | ||||||||||
| 150 | 170 | " | ● | ● | ||||||||||
| 160 | 180 | " | ● | ● | ||||||||||
| Condizioni di lubrificazione | Asciutto | lubrificazione periodica |
| Intervallo di temperatura di servizio℃ | -40～＋300 | -40～＋150 |
| Pressione massima ammissibile PN/mm｛2 kgf/cm2｝ | 29(150)｛296(1.530)｝ | |
| Velocità massima consentita V m/｛sm/min｝ | 0,50｛30｝ | 1.00｛60｝ |
| Valore PV massimo consentito N/mm2・m/｛s kgf/cm2・m/min｝ | 1.65｛1.010｝ | 3.25｛1.990｝ |
*I valori tra parentesi sono pressioni statiche dei cuscinetti, ovvero le pressioni dei cuscinetti in applicazioni senza movimento o con movimento molto piccolo.
movimento (≦0,0017m/s[0,1m/min]).
|
ID |
OD |
Lunghezza |
|
classe 7 a 8 |
classe 6 a 7 |
classe 8 a 9 |
Le classi qui sono nello standard JIS. Questo prodotto dimostra prestazioni soddisfacenti alla rugosità della superficie di scorrimento da Rz6.3 a 12.5μm.
●Applicabile alla rotazione, all'oscillazione e al moto alternativo.
●Non utilizzare sott'acqua.
●La boccola ID da 63 mm può essere utilizzata come perno intermedio
boccola per cilindri idraulici.
| Modello | Codice JDB-1 | Il JDB-2 | Il JDB-3 | Il JDB-4 | Il JDB-5 | ||
| Grado Marchi cinesi GB1776-87 |
ZCuZn25 Al6Fe3Mn3 |
ZCuSn6Zn6Pb3 | ZCuAI10Fe3 | ZCuSu10P1 | Acciaio+ZCuSn6Zn6Pb3 | HT250 | GCr15 |
| Internazionale ISO1338 |
GCuZn25 Al6Fe3Mn3 |
GCuSn6Zn6Pb3 | GCuAI10Fe3 | CuSn12 | Acciaio+CuSn6Zn6Pb3Fe3Ni5 | - | B1 |
| Germania Din |
G-CuZn25 AI5 |
GB-CuSn5Zn5Pb5 | GB-CuAI10Ni | GB-CuSn10 | Acciaio+CuSn6Zn6Pb3Ni | - | 100Cr6 |
| giapponese Il Giappone |
HBsC4 | aC6 | AIBC3 | A.C.3 | aC6 | Modello FC250 | SUJ2 |
| Stati Uniti ASTM/UNS |
C86300 | C83600 | C95500 | C90800 | C83600 | Classe40 | 52100 |
| Standard britannico | HTB2 | LG2 | AB1 | PB4 | LG2 | - | - |
| Elementi chimici | Codice JDB-1 | Il JDB-2 | Il JDB-3 | Il JDB-4 | Il JDB-5 | ||
| rame ( % ) | Riposo | Riposo | Riposo | - | - | ||
| Senza ( % ) | - | 6 | - | 10 | 6 | - | - |
| Zinco ( % ) | 25 | 6 | - | - | 6 | - | - |
| Non ( % ) | - | - | - | - | - | - | - |
| AI ( % ) | 6 | - | 10 | - | - | - | - |
| Fe ( % ) | 3 | - | 3 | - | - | Riposo | Riposo |
| milioni ( % ) | 3 | - | - | - | - | 0,905 - 1,3 | 0,20 - 0,40 |
| Cr ( % ) | - | - | - | - | - | - | 1.30 - 1.65 |
| C ( % ) | - | - | - | - | - | 2,5 - 4 | 0,95 - 1,05 |
| Sì ( % ) | - | - | - | - | - | 1.0 - 1.3 | 0,15-0,35 |
| Piombo ( % ) | - | 3 | - | - | 3 | - | - |
| Prestazione | Codice JDB-1 | Il JDB-2 | Il JDB-3 | Il JDB-4 | Il JDB-5 |
| Carico massimo P ( N/mm² ) | 100 | 60 | 70 | 60 | 250 |
| Velocità massima V ( m/s ) | Secco0.4 olio5 | 2 | 2 | 0,5 | 0,1 |
| Max.PV (N/mm²·m/s) | 3.8 | 0,5 | 0,6 | 0,8 | 2.5 |
| Densità ρ( g/cmsup3 ) | 8.0 | 8.0 | 7.6 | 7.3 | 7.8 |
| Resistenza alla trazione (N/mm²) | > 600 | > 250 | > 500 | > 250 | > 1500 |
| Allungamento ( % ) | > 10 | > 4 | > 10 | - | - |
| Durezza (HB) | > 210 | > 80 | > 80 | > 160 | Valore HRC> 55 |
| Temperatura massima (℃) | 300 | 350 | 300 | 400 | 350 |
| Coefficiente di attrito (μ) | Lubrificazione ad olio: 0,03 | Attrito (secco): 0,16 | |||
| ID | OD |
Tolleranza lunghezza L－0,1 －0,3 |
|||||||||
| φD | Tolleranza | φD | Tolleranza | 8 | 10 | 12 | 15 | 16 | 19 | 20 | 25 |
| 6 |
+0,022 +0,010 |
10 |
+0,015 +0,006 |
061008 | 061010 | 061012 | |||||
| 8 |
+0,028 +0,013 |
12 |
+0,018 +0,007 |
081208 | 081210 | 081212 | 081215 | ||||
| 10 |
+0,028 +0,013 |
14 |
+0,018 +0,007 |
101408 | 101410 | 101412 | 101415 | 101420 | |||
| 12 |
+0,034 +0,016 |
18 |
+0,018 +0,007 |
121808 | 121810 | 121812 | 121815 | 121816 | 121819 | 121820 | 121825 |
| 13 |
+0,034 +0,016 |
19 |
+0,021 +0,008 |
131910 | 131912 | 131915 | 131920 | 131925 | |||
| 14 |
+0,034 +0,016 |
20 |
+0,021 +0,008 |
142010 | 142012 | 142015 | 142020 | 142025 | |||
| 15 |
+0,034 +0,016 |
21 |
+0,021 +0,008 |
152110 | 152112 | 152115 | 152116 | 152120 | 152125 | ||
| 16 |
+0,034 +0,016 |
22 |
+0,021 +0,008 |
162210 | 162212 | 162215 | 162216 | 162219 | 162220 | 162225 | |
| 17 |
+0,034 +0,016 |
23 |
+0,021 +0,008 |
172315 | |||||||
| 18 |
+0,034 +0,016 |
24 |
+0,021 +0,008 |
182410 | 182412 | 182415 | 182416 | 182420 | 182425 | ||
| 19 |
+0,041 +0,020 |
26 |
+0,021 +0,008 |
192615 | 192620 | ||||||
| 20 |
+0,041 +0,020 |
28 |
+0,021 +0,008 |
202810 | 202812 | 202815 | 202816 | 202819 | 202820 | 202825 | |
| 20 |
+0,041 +0,020 |
30 |
+0,021 +0,008 |
203010 | 203012 | 203015 | 203016 | 203020 | 203025 | ||
| 22 |
+0,041 +0,020 |
32 |
+0,025 +0,009 |
223212 | 223215 | 223220 | 223225 | ||||
| 25 |
+0,041 +0,020 |
33 |
+0,025 +0,009 |
253312 | 253315 | 253316 | 253320 | 253325 | |||
| 25 |
+0,041 +0,020 |
35 |
+0,025 +0,009 |
253512 | 253515 | 253516 | 253520 | 253525 | |||
| 28 |
+0,041 +0,020 |
38 |
+0,025 +0,009 |
283820 | 283825 | ||||||
| 30 |
+0,041 +0,020 |
38 |
+0,025 +0,009 |
303812 | 303815 | 303820 | 303825 | ||||
| 30 |
+0,041 +0,020 |
40 |
+0,025 +0,009 |
304012 | 304015 | 304020 | 304025 | ||||
| 31.5 |
+0,050 +0,025 |
40 |
+0,025 +0,009 |
||||||||
| 32 |
+0,050 +0,025 |
42 |
+0,025 +0,009 |
324220 | |||||||
| 35 |
+0,050 +0,025 |
44 |
+0,025 +0,009 |
354420 | 354425 | ||||||
| 35 |
+0,050 +0,025 |
45 |
+0,025 +0,009 |
354520 | 354525 | ||||||
| 38 |
+0,050 +0,025 |
48 |
+0,025 +0,009 |
||||||||
| 40 |
+0,050 +0,025 |
50 |
+0,025 +0,009 |
405015 | 405020 | 405025 | |||||
| 40 |
+0,050 +0,025 |
55 |
+0,030 +0,011 |
405515 | |||||||
| 45 |
+0,050 +0,025 |
55 |
+0,030 +0,011 |
||||||||
| 45 |
+0,050 +0,025 |
56 |
+0,030 +0,011 |
||||||||
| 45 |
+0,050 +0,025 |
60 |
+0,030 +0,011 |
||||||||
*La tolleranza ID dopo il montaggio a pressare è solo di riferimento.
| ID | OD |
Tolleranza lunghezza L－0,1 －0,3 |
|||||||||
| φD | Tolleranza | φD | Tolleranza | 20 | 30 | 35 | 40 | 50 | 60 | 70 | 80 |
| 50 |
+0,050 +0,025 |
60 |
+0,030 +0,011 |
506020 | 506030 | 506035 | 506040 | 506050 | 506060 | 506070 | 506080 |
| 50 |
+0,050 +0,025 |
62 |
+0,030 +0,011 |
506230 | 506235 | 506240 | 506250 | 506260 | 506270 | 506280 | |
| 50 |
+0,050 +0,025 |
65 |
+0,030 +0,011 |
506530 | 506540 | 506550 | 506560 | 506570 | 506580 | ||
| 55 |
+0,060 +0,030 |
70 |
+0,030 +0,011 |
557030 | 557035 | 557040 | 557050 | 557060 | 557070 | ||
| 60 |
+0,060 +0,030 |
74 |
+0,030 +0,011 |
607430 | 607435 | 607440 | 607450 | 607460 | 607470 | 607480 | |
| 60 |
+0,060 +0,030 |
75 |
+0,030 +0,011 |
607530 | 607535 | 607540 | 607550 | 607560 | 607570 | 607580 | |
| 63 |
+0,060 +0,030 |
75 |
+0,030 +0,011 |
637560 | 637570 | 637580 | |||||
| 65 |
+0,060 +0,030 |
80 |
+0,030 +0,011 |
658040 | 658050 | 658060 | 658070 | 658080 | |||
| 70 |
+0,060 +0,030 |
85 |
+0,035 +0,013 |
708530 | 708535 | 708540 | 708550 | 708560 | 708570 | 708580 | |
| 70 |
+0,060 +0,030 |
90 |
+0,035 +0,013 |
709050 | 709060 | 709070 | 709080 | ||||
| 75 |
+0,060 +0,030 |
90 |
+0,035 +0,013 |
759050 | 759060 | 759070 | 759080 | ||||
| 75 |
+0,060 +0,030 |
95 |
+0,035 +0,013 |
759560 | 759570 | 759580 | |||||
| 80 |
+0,060 +0,030 |
96 |
+0,035 +0,013 |
809640 | 809650 | 809660 | 809670 | 809680 | |||
| 80 |
+0,060 +0,030 |
100 |
+0,035 +0,013 |
8010040 | 8010050 | 8010060 | 8010070 | 8010080 | |||
| 85 |
+0,071 +0,036 |
100 |
+0,035 +0,013 |
8510060 | 8510080 | ||||||
| 90 |
+0,071 +0,036 |
110 |
+0,035 +0,013 |
9011050 | 9011060 | 9011080 | |||||
| 100 |
+0,071 +0,036 |
120 |
+0,035 +0,013 |
10012050 | 10012060 | 10012070 | 10012080 | ||||
| 110 |
+0,071 +0,036 |
130 |
+0,040 +0,015 |
11013050 | 11013070 | 11013080 | |||||
| 120 |
+0,071 +0,036 |
140 |
+0,040 +0,015 |
12014070 | 12014080 | ||||||
| 125 |
+0,083 +0,043 |
145 |
+0,040 +0,015 |
||||||||
| 130 |
+0,083 +0,043 |
150 |
+0,040 +0,015 |
13015080 | |||||||
| 140 |
+0,083 +0,043 |
160 |
+0,040 +0,015 |
||||||||
| 150 |
+0,083 +0,043 |
170 |
+0,040 +0,015 |
15017080 | |||||||
| 160 |
+0,083 +0,043 |
180 |
+0,040 +0,015 |
16018080 | |||||||
| 170 |
+0,083 +0,043 |
190 |
+0,046 +0,017 |
||||||||
| 180 |
+0,083 +0,043 |
200 |
+0,046 +0,017 |
||||||||
| 190 |
+0,096 +0,050 |
210 |
+0,046 +0,017 |
||||||||
| 200 |
+0,096 +0,050 |
230 |
+0,046 +0,017 |
||||||||
*Le tolleranze dimensionali sono i valori misurati a +25℃.
Boccole metriche senza olio e boccole in bronzo senza olio in pollici realizzate su ordinazione: forme di boccole standard in dimensioni speciali, mezze boccole, forme speciali ottenute tramite stampaggio o imbutitura, design di boccole personalizzati
Il prodotto è ampiamente utilizzato in macchine per laminazione a colata continua, macchinari per l'estrazione mineraria, macchinari per la spedizione, turbine, macchinari per iniezione, stampi per auto
e così via.
1. Le boccole senza olio sono adatte per carichi elevati, basse velocità e autolubrificanti, come boccole per paratoie di dighe e paratoie d'acqua, boccole per turbine idrauliche, ecc.
2. Boccola senza olio utilizzata per alte temperature, come nei macchinari delle acciaierie e così via.
3. Boccole in bronzo-grafite senza olio utilizzate per la produzione automobilistica, come linee di assemblaggio, linee di pressatura, linee di trasporto e così via.
4. Boccole in bronzo senza olio utilizzate per macchinari pesanti come laminatoi per acciaio, macchine a iniezione, presse ecc.
5. Le boccole senza olio vengono utilizzate anche per macchine chimiche, macchine per la lavorazione alimentare, cartiere, macchine tessili ecc.
● Boccole senza olio per collegamento a ginocchiera
1. Boccole di guida
2. Boccole guida espulsore
3. Guida di scorrimento
4. Blocco guida
5. Piastra inferiore
6. Boccole di guida
7. Cespugli per casseforme
1. Piastra antiusura
2.Piastra di corsa della camma
3.Piastra superiore della camma
4. Blocco lato camma
5. Piastra laterale della camma
6.Piastra di ritorno positivo della camma
7. Boccole per montanti di guida
8. Piastra di corsa della camma
Boccola in bronzo senza olio Viiplus utilizzata in molte applicazioni
Qualunque sia il materiale e le specifiche della boccola in bronzo senza olio, qualunque sia la forma o la dimensione standard della boccola senza olio, se è fisicamente possibile, possiamo realizzarla.
Viiplus è uno dei fornitori di boccole senza olio più esperti. Se desideri scaricare il catalogo delle boccole senza olio, contattaci subito!
Video
