| Marchio: | REPLACEMENT PLAIN BEARINGS |

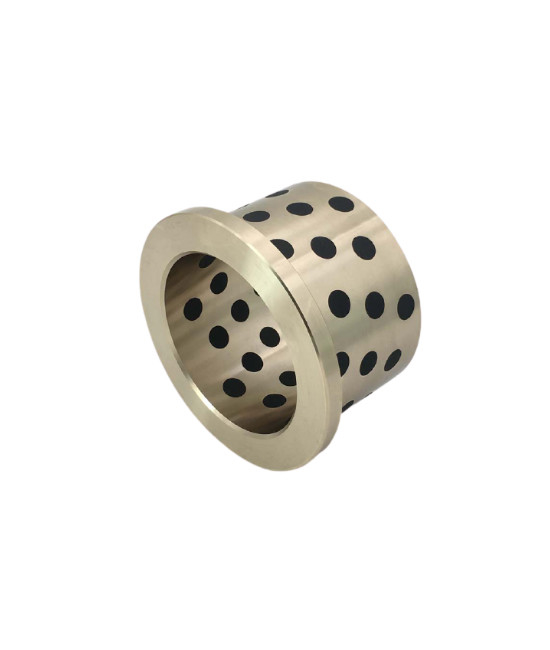

| Numero di modello: | La grafite di JFB SL2 ha tappato la boccola bronzea flangiata |
| MOQ: | BOCCOLE SU ORDINAZIONE DI MATE-TO-ORDER |
| prezzo: | Sliding Bronze Bearing Dimensions Tolerance,Stock Price |
| Condizioni di pagamento: | TT IN ANTICIPO, L/C, WESTERN UNION |
| Capacità di approvvigionamento: | BOCCOLE STANDARD DI TOLLERANZA |

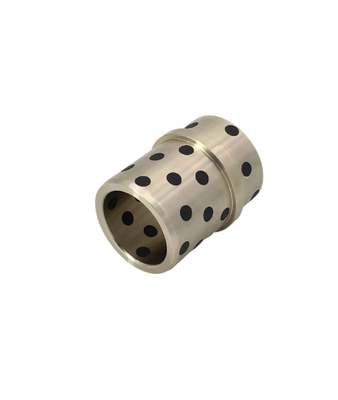

L'Olless Guiding Bush con il colletto, con proprietà auto-lubrificanti, è un componente altamente efficiente e di manutenzione progettato per varie applicazioni industriali. L'assenza della necessità di lubrificazione petrolifera riduce significativamente i costi operativi e i requisiti di manutenzione, rendendola una scelta ideale per ambienti esigenti. Il rinforzo del colletto migliora l'integrità strutturale e la durata di Bush, garantendo prestazioni stabili e affidabili anche sotto carichi elevati. Il materiale auto-lubrificante garantisce un funzionamento regolare e una riduzione dell'attrito, contribuendo all'efficienza complessiva e alla longevità.
Buglia auto-lubrificante-resistenza all'usura a lungo termine
Guidamenti e scivoli
Scegli dalla nostra selezione dise stesso-lubrificanteBoccole, tra cui cuscinetti a maniche incorporate dall'olio, cuscinetti per maniche a secco e altro ancora.
MATERIALE:Grafite in bronzo
UTILIZZO:Bush di guida con colletto (per centrare tra due piastre), bronzo con lubrificante non liquido; Il materiale per auto-lubrificazione riduce i requisiti di manutenzione.
Bush guida Din 9834 / ISO 9448, Bronzo, esente da manutenzione con lo standard del colletto SO#50SP2
Il cuscinetto in bronzo solido è prodotto utilizzando bronzo manganese ad alta trazione collegata a lubrificanti solidi. Il materiale in lega di bronzo di base è Cuzn25al6fe3mn3 con grafite (SL2) collegata, forniamo anche scelte ampiamente opzionali da Cusn5PB5Zn5, Cual10fe5Ni5, Cusn12 e altri materiali standard.
Soprattutto la nostra azienda ha sviluppato i lubrificanti solidi SL4 per applicazioni di contatto con acqua come getto, elica, nave, cantiere navale, piattaforma offshore, turbina idraulica, ecc.
Questi prodotti sono utilizzati principalmente in applicazioni ad alto carico e velocità moderata. Ha la capacità di resistere alla temperatura fino a 400 ° C. Abbiamo anche la capacità di sviluppare questi cespugli e piastre secondo qualsiasi specifica dei nostri clienti.
| Composizione e proprietà | ||||||||||||||||
| dg | DIN | Materiale NO. Modulo di consegna1) |
Designazione | Standard ASTM | Pesi proporzionali | Proprietà fisiche (min.) | ||||||||||
| Standard | Lega NO. |
DIN | ASTM | Densità | 0,2% Sottoporre a tensione |
Trazione forza |
Sottoporre a tensione | Emodulo | Durezza | Applicazione | ||||||
| Simbolo | ρ | Δy | Δt | |||||||||||||
| Unità | % | % | g/cm³ | MPA | MPA | % | MPA | Hb | ||||||||
| 01 | 1705 | 2.1090.01 | Cusn7znpb | B 584 | C932 00 | Cu 81 - 85 SN 6 - 8 Zn 3 - 5 PB 5 - 7 consentito max. porzioni NI 2.0 SB 0.3 |
Cu 81 - 85 SN 6.3 - 7.5 Zn 2 - 4 PB 6 - 8 Ni 1 SB 0,35 |
8.8 | 120 | 240 | 15 | 106.000 | 65 | Standard Materiale per il La maggior parte delle applicazioni internazionale standardizzato |
||
| 2.1090.03 | Cusn7znpb | B 271 | C932 00 | 8.8 | 130 | 270 | 13 | 106.000 | 75 | |||||||
| 2.1090.04 | Cusn7znpb | B 505 | C932 00 | 8.8 | 120 | 270 | 16 | 106.000 | 70 | |||||||
| 02 | 1705 | 2.1061.01 | Cusn12pb | non ancora standardizzato | Cu 84 - 87 SN 11 - 13 PB 1 - 2 consentito NI 0,8 - 1,5 max. porzioni NI 2.0 SB 0.2 P 0.2 |
Cu 85 - 88 SN 10 - 12 PB 1 - 1.5 |
8.7 | 140 | 260 | 10 | 112.000 | 80 | Materiale per alto Carichi e/o stress da corrosione Attack International solo parzialmente standardizzato |
|||
| 2.1061.03 | Cusn12pb | non ancora standardizzato | 8.7 | 150 | 280 | 5 | 112.000 | 90 | ||||||||
| 2.1061.04 | Cusn12pb | B 505 | C925 00 | 8.7 | 140 | 280 | 7 | 112.000 | 85 | |||||||
| 03 | 1714 | 2.0975.01 | Cual10ni | B 584 | C955 00 | C u min. 75 AL 8.5 - 11.0 NI 4.0 - 6.5 Fe 3.5 - 5.5 consentito max. porzioni Mn 3.3 |
Cu min. 78 Al 10 - 11.5 NI 3 - 5.5 Fe 3 - 5 Mn Max. 3.5 |
7.6 | 270 | 600 | 12 | 122.000 | 140 | Materiale per carichi estremi e/o alto corrosivo ambienti internazionale standardizzato |
||
| 2.0975.02 | Cual10ni | B 30 | C955 00 | 7.6 | 300 | 600 | 14 | 122.000 | 150 | |||||||
| 2.0975.03 | Cual10ni | B 271 | C955 00 | 7.6 | 300 | 700 | 13 | 122.000 | 160 | |||||||
| 2.0975.04 | Cual10ni | B 505 | C955 00 | 7.6 | 300 | 700 | 13 | 122.000 | 160 | |||||||
| 04 | 1709 | 2.0598.01 | Cuzn25al5 | B584 | C863 00 | Cu 60 - 67 Al 3 - 7 Fe 1.5 - 4 Mn 2.5 - 5 Zn Rest consentito max. porzioni Ni max. 3 |
Cu 60 - 66 Al 5 - 7.5 Fe 2 - 4 Mn 2.5 - 5 Zn 22 - 28 Ni max. 1 |
8.2 | 450 | 750 | 8 | 115.000 | 180 | Materiale per Carichi più alti senza Attacco corrosivo. internazionale parzialmente standardizzato a una grande estensione |
||
| 2.0598.02 | Cuzn25al5 | B 30 | C863 00 | 8.2 | 480 | 750 | 8 | 115.000 | 180 | |||||||
| 2.0598.03 | Cuzn25al5 | B 271 | C863 00 | 8.2 | 480 | 750 | 5 | 115.000 | 190 | |||||||
| 05 | 1705 | 2.1052.01 | Cusn12 | non ancora standardizzato | Cu 84 - 88 SN 11 - 13 PB 1 NI 2.0 SB 0.2 P 0.2 |
Cu 85 - 88 SN 10 - 12 PB 1 - 1.5 Ni 0,8 - 1,5 |
8.6 | 140 | 260 | 12 | 110.000 | 80 | Materiale con buona usura resis- tanza. corrosione e acqua di mare resistente internazionale parzialmente standardizzato |
|||
| 2.1052.03 | Cusn12 | non ancora standardizzato | 8.6 | 150 | 280 | 8 | 110.000 | 90 | ||||||||
| 2.1052.04 | Cusn12 | non ancora standardizzato | 8.7 | 140 | 280 | 8 | 110.000 | 95 | ||||||||
| 1)Modulo di consegna: .01 = fusione di sabbia. .02 = fusione di gravità. .03 = casting centrifugo. .04 = casting continuo | ||||||||||||||||
Guidare i dati tecnici di Bush
| Materiale in bronzo |
Cuzn25al6fe3mn3 +SL2 |
CUSN5PB5Zn5 +SL2 |
Cual10fe5ni5 +SL2 |
Cusn12 +SL2 |
|
| Cu% | Riposo | 85 | 80 | 88 | |
| SN% | - | 5 | - | 12 | |
| Pb% | - | 5 | - | - | |
| Zn% | 25 | 5 | - | - | |
| Al% | 6 | - | 10 | - | |
| Ni% | - | - | 5 | - | |
| Fe% | 3 | - | 5 | - | |
| Mn% | 3 | - | - | - | |
| Densità | 8,2 g/cm3 | 8,8 g/cm3 | 8,5 g/cm3 | 8,8 g/cm3 | |
| Durezza | > HB210 | > HB70 | > HB150 | > HB80 | |
| Max. Pressione di carico | 100 N/mm2 | 40 N/mm2 | 50 N/mm2 | 45 N/mm2 | |
| Max. Velocità lineare | 0,5 m/s (secco) | 0,4 m/s (secco) | 0,25 m/s (secco) | 0,5 m/s (secco) | |
| Max. Pv | 1,65 N/mm2 * m/s | 1,00 N/mm2 * m/s | 1,25 N/mm2 * m/s | 1,20 N/mm2 * m/s | |
| Resistenza alla trazione | > 750 N/mm2 | > 200 N/mm2 | > 500 N/mm2 | > 360 N/mm2 | |
| Allungamento | > 12 % | > 15 % | > 10 % | > 8 % | |
| Limite di temperatura | -40 ~ +300 OC | -40 ~ +250 OC | -40 ~ +400 OC | -40 ~ +300 OC |
Prodotti standard: ISO 4379 (sostituisce Din 1850)
Lubrificanti solidi
| Codice | Materiale | Caratteristiche | Applicazione |
| SL2 | Composito di grafite |
Basso attrito |
Ampiamente utilizzato per i macchinari |
| SL4 | +MOS2 composito |
Acqua che contatta lubrificante |
Auto-lubrificante, ottone ad alta resistenza, Cuzn25al o EQ, cuscinetti senza manutenzione e cespugli guida, bronzo con lubrificante solido
Articolo n Codice equivalente Ø interno
DEsterno Ø
DLunghezza
LFlangiato f T JFB0810 SOBF 8-12-10 8 12 10 20 2 JFB0812 SOBF 8-12-12 8 12 12 20 2 JFB0815 SOBF 8-12-15 8 12 15 20 2 JFB1010 SOBF 10-14-10 10 14 10 22 2 JFB1012 SOBF 10-14-12 10 14 12 22 2 JFB1015 SOBF 10-14-15 10 14 15 22 2 JFB1017 SOBF 10-14-17 10 14 17 22 2 JFB1020 SOBF 10-14-20 10 14 20 22 2 JFB1210 SOBF 12-18-10 12 18 10 25 3 JFB1212 SOBF 12-18-12 12 18 12 25 3 JFB1215 SOBF 12-18-15 12 18 15 25 3 JFB1220 SOBF 12-18-20 12 18 20 25 3 JFB1225 SOBF 12-18-25 12 18 25 25 3 JFB1230 SOBF 12-18-30 12 18 30 25 3 JFB1310 Sobf 13-19-10 13 19 10 26 3 JFB1312 Sobf 13-19-12 13 19 12 26 3 JFB1315 Sobf 13-19-15 13 19 15 26 3 JFB1320 Sobf 13-19-20 13 19 20 26 3 JFB1325 Sobf 13-19-25 13 19 25 26 3 JFB1330 Sobf 13-19-30 13 19 30 26 3 JFB1415 SOBF 14-20-15 14 20 15 27 3 Cuscinetti di lubrificazione solida incorporata Bush della flangia metrica Cespuglio flangiato, auto -lubrificante Articolo n Codice equivalente Ø interno
DEsterno Ø
DLunghezza
LFlangiato f T JFB1420 SOBF 14-20-20 14 20 20 27 3 JFB1425 SOBF 14-20-25 14 20 25 27 3 JFB1510 SOBF 15-21-10 15 21 10 28 3 JFB1512 SOBF 15-21-12 15 21 12 28 3 JFB1515 SOBF 15-21-15 15 21 15 28 3 JFB1520 SOBF 15-21-20 15 21 20 28 3 JFB1525 SOBF 15-21-25 15 21 25 28 3 JFB1530 Sobf 15-21-30 15 21 30 28 3 JFB1612 SOBF 16-22-12 16 22 12 29 3 JFB1615 SOBF 16-22-15 16 22 15 29 3 JFB1618 SOBF 16-22-18 16 22 18 29 3 JFB1620 SOBF 16-22-20 16 22 20 29 3 JFB1623 SOBF 16-22-23 16 22 23 29 3 JFB1625 SOBF 16-22-25 16 22 25 29 3 JFB1630 SOBF 16-22-30 16 22 30 29 3 JFB1635 SOBF 16-22-35 16 22 35 29 3 JFB1640 SOBF 16-22-40 16 22 40 29 3 JFB1815 Sobf 18-24-15 18 24 15 32 3 JFB1820 Sobf 18-24-20 18 24 20 32 3 JFB1825 Sobf 18-24-25 18 24 25 32 3 JFB1830 Sobf 18-24-30 18 24 30 32 3 JFB1835 Sobf 18-24-35 18 24 35 32 3 JFB1840 Sobf 18-24-40 18 24 40 32 3 JFB2015 SOBF 20-30-15 20 30 15 40 5 JFB2020 SOBF 20-30-20 20 30 20 40 5 JFB2025 SOBF 20-30-25 20 30 25 40 5 JFB2030 SOBF 20-30-30 20 30 30 40 5 JFB2035 SOBF 20-30-35 20 30 35 40 5 JFB2040 SOBF 20-30-40 20 30 40 40 5 JFB2515 SOBF 25-35-15 25 35 15 45 5 JFB2520 SOBF 25-35-20 25 35 20 45 5 JFB2525 SOBF 25-35-25 25 35 25 45 5 JFB2530 SOBF 25-35-30 25 35 30 45 5 JFB2535 SOBF 25-35-35 25 35 35 45 5 JFB2540 SOBF 25-35-40 25 35 40 45 5 JFB2550 SOBF 25-35-50 25 35 50 45 5 JFB3020 SOBF 30-40-20 30 40 20 50 5 JFB3025 SOBF 30-40-25 30 40 25 50 5 JFB3030 SOBF 30-40-30 30 40 30 50 5 JFB3035 SOBF 30-40-35 30 40 35 50 5 JFB3040 SOBF 30-40-40 30 40 40 50 5 JFB3050 SOBF 30-40-50 30 40 50 50 5 JFB31.520 SOBF 31,5-40-20 31,5 40 20 50 5 JFB31.530 SOBF 31,5-40-30 31,5 40 30 50 5 JFB31.535 SOBF 31,5-40-35 31,5 40 35 50 5 JFB31.540 SOBF 31,5-40-40 31,5 40 40 50 5 Cuscinetti di lubrificazione solida incorporata Bush della flangia metrica Cespuglio flangiato, auto -lubrificante Articolo n Codice equivalente Ø interno
DEsterno Ø
DLunghezza
LFlangiato f T JFB3520 SOBF 35-45-20 35 45 20 60 5 JFB3525 SOBF 35-45-25 35 45 25 60 5 JFB3530 SOBF 35-45-30 35 45 30 60 5 JFB3535 SOBF 35-45-35 35 45 35 60 5 JFB3540 SOBF 35-45-40 35 45 40 60 5 JFB3550 SOBF 35-45-50 35 45 50 60 5 JFB4020 SOBF 40-50-20 40 50 20 65 5 JFB4025 SOBF 40-50-25 40 50 25 65 5 JFB4030 SOBF 40-50-30 40 50 30 65 5 JFB4035 SOBF 40-50-35 40 50 35 65 5 JFB4040 SOBF 40-50-40 40 50 40 65 5 JFB4050 SOBF 40-50-50 40 50 50 65 5 JFB4530 Sobf 45-55-30 45 55 30 70 5 JFB4535 SOBF 45-55-35 45 55 35 70 5 JFB4540 SOBF 45-55-40 45 55 40 70 5 JFB4550 SOBF 45-55-50 45 55 50 70 5 JFB4560 SOBF 45-55-60 45 55 60 70 5 JFB5030 SOBF 50-60-30 50 60 30 75 5 JFB5035 SOBF 50-60-35 50 60 35 75 5 JFB5040 SOBF 50-60-40 50 60 40 75 5 JFB5050 SOBF 50-60-50 50 60 50 75 5 JFB5060 SOBF 50-60-60 50 60 60 75 5 JFB5540 Sobf 55-65-40 55 65 40 80 5 JFB5560 Sobf 55-65-60 55 65 60 80 5 JFB6040 SOBF 60-75-40 60 75 40 90 7,5 JFB6050 SOBF 60-75-50 60 75 50 90 7,5 JFB6080 SOBF 60-75-80 60 75 80 90 7,5 JFB6367,5 SOBF 63-75-67,5 63 75 67,5 85 7,5 JFB6560 SOBF 65-80-60 65 80 60 95 7,5 JFB7050 SOBF 70-85-50 70 85 50 105 7,5 JFB7080 SOBF 70-85-80 70 85 80 105 7,5 JFB7560 SOBF 75-90-60 75 90 60 110 7,5 JFB8060 SOBF 80-100-60 80 100 60 120 10 JFB8080 SOBF 80-100-80 80 100 80 120 10 JFB80100 SOBF 80-100-100 80 100 100 120 10 JFB9060 SOBF 90-110-60 90 110 60 130 10 JFB9080 SOBF 90-110-80 90 110 80 130 10 JFB10080 SOBF 100-120-80 100 120 80 150 10 JFB100100 SOBF 100-120-100 100 120 100 150 10 JFB12080 SOBF 120-140-80 120 140 80 170 10 JFB120100 SOBF 120-140-100 120 140 100 170 10 JFB13080 SOBF 130-150-80 130 150 80 180 10 JFB130100 SOBF 130-150-100 130 150 100 180 10 JFB14080 SOBF 140-160-80 140 160 80 190 10 JFB140100 SOBF 140-160-100 140 160 100 190 10 JFB150100 SOBF 150-170-100 150 170 100 200 10 JFB150120 SOBF 150-170-120 150 170 120 200 10 JFB160100 SOBF 160-180-100 160 180 100 210 10 JFB160120 SOBF 160-180-120 160 180 120 210 10
