| Marchio: | VIIPLUS |
| Numero di modello: | Piatti senza olio, |
| MOQ: | Negoziabile |
| prezzo: | negoziabile |
| Condizioni di pagamento: | T/T |
| Capacità di approvvigionamento: | Produttori, fornitori, fabbrica, commercio all'ingrosso, cuscinetti di vetro, cuscinetti di vetro, c |

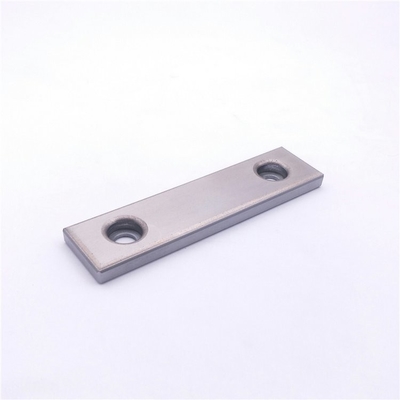

Presentando la nostra lastra di usura #2000, specificamente progettata con una costruzione a parete sottile e uno spessore di 5 mm.è completamente personalizzato per soddisfare le esigenze uniche e le specifiche dei nostri clienti.
Il design a parete sottile non solo riduce il peso complessivo della piastra, ma ne mantiene anche l'integrità strutturale, garantendone la resistenza a carichi pesanti e condizioni abrasive.Lo spessore di 5 mm garantisce una sufficiente durata, pur rimanendo leggero e facile da installare.
Come piastra di usura di tipo CWT, è specificamente progettata per applicazioni che richiedono un elevato grado di resistenza all'usura.o in qualsiasi altro ambiente industriale, questo piatto è progettato per durare.
La natura personalizzata di questa piastra di usura significa che può essere adattata ad ogni applicazione o macchina specifica.Possiamo creare un piatto che soddisfi perfettamente le vostre esigenze.
In sintesi, la targa di usura #2000 con il suo design a parete sottile, spessore 5 mm,e la classificazione CWT di tipo è una soluzione robusta e affidabile per qualsiasi applicazione industriale che richieda un'elevata resistenza all'usuraLa sua natura personalizzata assicura che possa essere adattata alle esigenze uniche di qualsiasi cliente o applicazione.
#2000 Disegno di taglia per la parete sottile da 5 mm tipo (CWT)
Componenti di automazione Movimento lineare Piastre senza olio, binari guida Piastre di scivolo senza olio, cuscinetti economici utilizzabili in qualsiasi direzione di scivolo
La serie Bronze Bushing 2000S sono cuscinetti auto lubrificanti #2000 Wear Plate Thin Wall 5 mm Type (CWT) realizzati in una nuova lega speciale,in cui il lubrificante solido costituito principalmente da grafite è spruzzato e impregnato di più olio.
Bronze Bushing # 2000 è un cuscinetto composito multilivello # 2000 Wear Plate Thin Wall 5 mm Type (CWT) con una superficie scorrevole di materiale speciale sinterizzato e con un metallo posteriore strutturato in acciaio.Lo strato sinterizzato utilizza la sinterizzazione a dispersione di lubrificante solido composto principalmente da speciale lega di rame e grafite.
Casco in bronzo #2000 Disegno di parete sottile tipo 5 mm (CWT) > Cuscinetto metallico
Caratteristiche
La sinterizzazione a dispersione del lubrificante solido consente al cuscinetto #2000 Wear Plate Thin Wall 5 mm Type (CWT) di essere utilizzato con successo in direzioni di movimento arbitrarie e di resistere a movimenti molto minuti.
Non richiede l'olio.
Offre un'eccellente resistenza al carico, all'usura e alle variazioni di velocità.
Sono disponibili il campione e il materiale della piastra destinato ad ulteriore lavorazione.
Placca a scivolo impregnata di olio sinterizzata con lubrificante solido disperso
| - No, no, no. | DIN | Materiale n. | Indicazione | Standard ASTM | Proporzionale | Densità (g/cm3) | 00,2% Deformazione (MPa) | Resistenza alla trazione (MPa) | Deformazione (%) | E-modulo (MPa) | Durezza (HB) | Applicazioni |
| 1 | 1705 | 2.1090.01 | CuSn7ZnPb | B 584 | Cu 81 - 85, Sn 6 - 8, Zn 3 - 5, Pb 5 - 7 | 8.8 | 120 | 240 | 15 | 106,000 | 65 | Ampiamente utilizzato in ingegneria automobilistica, aerospaziale e navale per componenti che richiedono una buona resistenza e resistenza alla corrosione. |
| 2.1090.03 | CuSn7ZnPb | B 271 | Cu 81 - 85, Sn 6,3 - 7.5, Zn 2 - 4, Pb 6 - 8 | 8.8 | 130 | 270 | 13 | 106,000 | 75 | |||
| 2.1090.04 | CuSn7ZnPb | B 505 | Cu 81 - 85, Sn 6,3 - 7.5, Zn 2 - 4, Pb 6 - 8 | 8.8 | 120 | 270 | 16 | 106,000 | 70 | |||
| 2 | 1705 | 2.1061.01 | CuSn12Pb | Non ancora standardizzato | Cu 84-87, Sn 11-13, Pb 1-2 | 8.7 | 140 | 260 | 10 | 112,000 | 80 | Comunemente utilizzato nella produzione di cuscinetti, buste e componenti che richiedono un'elevata capacità di carico e resistenza all'usura, in particolare in applicazioni marine e industriali. |
| 2.1061.03 | CuSn12Pb | Non ancora standardizzato | Cu 85-88, Sn 10-12, Pb 1-15 | 8.7 | 150 | 280 | 5 | 112,000 | 90 | |||
| 2.1061.04 | CuSn12Pb | B 505 | Cu 85-88, Sn 10-12, Pb 1-15 | 8.7 | 140 | 280 | 7 | 112,000 | 85 | |||
| 3 | 1714 | 2.0975.01 | CuAl10Ni | B 584 | Cu min. 75, Al 8.5 - 11.0Ni 4,0 - 6.5, Fe 3,5 - 5.5 | 7.6 | 270 | 600 | 12 | 122,000 | 140 | Utilizzato nei macchinari marini, aerospaziali e pesanti per la produzione di cuscinetti e componenti che richiedono elevata resistenza e durata. |
| 2.0975.02 | CuAl10Ni | B 30 | Cu min. 75, Al 8.5 - 11.0Ni 4,0 - 6.5, Fe 3,5 - 5.5 | 7.6 | 300 | 600 | 14 | 122,000 | 150 | |||
| 2.0975.03 | CuAl10Ni | B 271 | Cu min. 75, Al 8.5 - 11.0Ni 4,0 - 6.5, Fe 3,5 - 5.5 | 7.6 | 300 | 700 | 13 | 122,000 | 160 | |||
| 2.0975.04 | CuAl10Ni | B 505 | Cu min. 75, Al 8.5 - 11.0Ni 4,0 - 6.5, Fe 3,5 - 5.5 | 7.6 | 300 | 700 | 13 | 122,000 | 160 | |||
| 4 | 1709 | 2.0598.01 | CuZn25Al5 | B 584 | Cu 60 - 67, Al 3 - 7, Fe 1,5 - 4, Mn 2,5 - 5, Zn resto | 8.2 | 450 | 750 | 8 | 115,000 | 180 | Utilizzato nei cuscinetti pesanti, nei componenti idraulici e nell'hardware marino, progettato per carichi elevati e resistenza agli attacchi corrosivi. |
| 2.0598.02 | CuZn25Al5 | B 30 | Cu 60-66, Al 5-75, Fe 2 - 4, Mn 2,5 - 5, Zn 22-28 | 8.2 | 480 | 750 | 8 | 115,000 | 180 | |||
| 2.0598.03 | CuZn25Al5 | B 271 | Cu 60-66, Al 5-75, Fe 2 - 4, Mn 2,5 - 5, Zn 22-28 | 8.2 | 480 | 750 | 5 | 115,000 | 190 | |||
| 5 | 1705 | 2.1052.01 | CuSn12 | Non ancora standardizzato | Cu 84-88, Sn 11-13, Pb 1, Ni 2.0Sb 0.2P 0.2 | 8.6 | 140 | 260 | 12 | 110,000 | 80 | Comunemente utilizzato nella produzione di cuscinetti, ingranaggi e componenti che richiedono una elevata resistenza all'usura.Tutti i diritti sul contenuto elencato sono riservati da httpsIl programma è stato approvato dalla Commissione. |
| 2.1052.03 | CuSn12 | Non ancora standardizzato | Cu 85-88, Sn 10-12, Pb 1-15 | 8.6 | 150 | 280 | 8 | 110,000 | 90 | |||
| 2.1052.04 | CuSn12 | Non ancora standardizzato | Cu 85-88, Sn 10-12, Pb 1-15 | 8.7 | 140 | 280 | 8 | 110,000 | 95 | |||
| Nota: codici del modulo di consegna: .01 = fusione di sabbia, .02 = fusione per gravità, .03 = fusione centrifughe, .04 = fusione continua. | ||||||||||||
#2000 Disegno di taglia per la parete sottile da 5 mm tipo (CWT)
| Numero della parte | Larghezza W (mm) | Lunghezza L (mm) |
| CWT-100100 | 100 | 100 |
| CWT-100125 | 100 | 125 |
| CWT-100150 | 100 | 150 |
| CWT-22100 | 22 | 100 |
| CWT-22150 | 22 | 150 |
| CWT-2250 | 22 | 50 |
| CWT-2275 | 22 | 75 |
| CWT-28100 | 28 | 100 |
| CWT-28150 | 28 | 150 |
| CWT-2850 | 28 | 50 |
| CWT-2875 | 28 | 75 |
| CWT-38100 | 38 | 100 |
| CWT-38150 | 38 | 150 |
| CWT-3850 | 38 | 50 |
| CWT-3875 | 38 | 75 |
| CWT-48100 | 48 | 100 |
| CWT-48150 | 48 | 150 |
| CWT-4875 | 48 | 75 |
| CWT-75100 | 75 | 100 |
| CWT-75125 | 75 | 125 |
| CWT-75150 | 75 | 150 |
| CWT-7575 | 75 | 75 |
| Tipi di targhe di usura | ||||
| Materiale | Spessore | Codice n. | Fabbricazione | |
| Metalli comuni | Tipo senza olio | |||
| FC250 | Grafite |
20 | SESF | Performance di scorrimento eccellenti a basso carico e velocità media. |
| 20 | SESFT | |||
| SS400 | Sinterizzazione in polvere di rame | 20 | SOX | Performance di scorrimento eccellente a basso / carico medio e velocità media. Con lo strato sinterizzato con polvere a base di rame e grafite, l'incidenza di attacchi è molto limitata. |
| 20 | SOXT | |||
| S45C | 10 | TWX | ||
| 10 | TWXT | |||
| Leghe di rame | Grafite | 20 | SESW | Eccellente resistenza al carico e all'usuraEccellente prestazione di scorrimento a carico elevato e a bassa velocità. |
| 20 | SESWT | |||
| 10 | TWP | |||
| 10 | TWPT | |||
| 5 | UWP | |||
| Acciaio (S45C) | Grafite | 20 | FRP | Poiché la durezza superficiale è HRC40 o superiore, è eccellente nella resistenza all'usura. |
| Acciaio (SKS3) | 20 | TSP | Dato che la durezza superficiale è HRC58 o superiore, è molto eccellente in | |
| Distanza di servizio | |
|---|---|
| Condizioni di lubrificazione | Secco |
| Intervallo di temperatura di funzionamento (°F) |
-40 a +248 |
| pressione di contatto massima ammissibile: P (N/mm2) |
29 |
| velocità massima ammissibile: V (m/s) |
1.00 |
| Valore PV massimo ammissibile (N/mm2・m/s) |
1.63 |
■ Servizio senza necessità di lubrificazione; prestazioni più elevate in caso di lubrificazione.
■ Il lubrificante solido distribuito consente movimenti in qualsiasi direzione.
■ caratterizzato da un basso coefficiente di attrito e da una resistenza all'usura molto superiore.
■ Prezzi inferiori a #2000 Wear Plate Thin Wall 5 mm Type (CWT) bearings con base in lega di rame.
Oilles 2000 bushing sleeve is a Sintered Multi-Layer #2000 Wear Plate Thin Wall 5 mm Type (CWT) Bearings bushing sleeve made of a special sintered material which forms the sliding surface and the steel material forms the support.
Gli strati sinterizzati sono costituiti da una speciale lega di rame e nichel contenente un solido lubrificante uniformemente disperso, il cui componente principale è la grafite.I lubrificanti solidi verranno rilasciati sulla piastra di usura a più strati sinterizzata # 2000 parete sottile tipo 5 mm (CWT) cuscinetti superficie della manica di buccia quando si verifica l'usuraCiò garantisce un coefficiente di attrito inferiore durante il funzionamento.
Inoltre, questi strati sinterizzati sono impregnati di olio.Piastre di usura per macchine di stampaggio a iniezione di plastica e collegamento Sinterizzato multilivello # 2000 Piastre di usura di parete sottile 5 mm Tipo (CWT) Cuscinetti manicotto della buscia, macchine da costruzione, ecc.
· Il lubrificante solido disperso consente movimenti in qualsiasi direzione e offre prestazioni superiori per movimenti minuti.
· Servizio senza necessità di lubrificazione.
· Caratteristiche di resistenza al carico superiore, caratteristiche di velocità e resistenza all'usura
· I prodotti per le maniche di buccia Oilles 2000 standard e le piastre per la lavorazione supplementare sono disponibili in varie dimensioni.
| Condizioni di lubrificazione | Secco | Lubrificazione periodica |
|---|---|---|
| Intervallo di temperatura di funzionamento (°C) |
-40 ¢ + 120 | -40 ¢ + 120 |
| pressione di contatto massima ammissibile: P (N/mm2) |
24.5 | 49 |
| velocità massima ammissibile: V (m/s) |
0.50 | 1.00 |
| Valore PV massimo ammissibile (N/mm2・m/s) |
1.63 | 2.45 |
I valori tra parentesi sono le pressioni statiche delScaffale di cuscinetti a più strati sinterizzati, che sono le pressioni delPallettini a più strati sinterizzatiin applicazioni senza movimento o con movimento molto basso (~ 0,0017 m / s).
| Densità | ️ | g/cm3 | 6.3 |
|---|---|---|---|
| Durezza | JIS K 7202-2 | GHR | 60-95 |
| Tasso di impregnazione di olio | ️ | % vol | 12 |
· I valori sopra indicati si riferiscono allo strato sinterizzato.
· I valori sopra indicati sono valori tipici, non valori standard.
Se il materiale Bronze Bushing 2000 viene acquistato e utilizzato finendo la lavorazione, deve essere impregnato di olio dopo la lavorazione e quindi assemblato nell'alloggiamento.con una lunghezza massima di 20 mm o piùPer il metodo, si veda la descrizione del metodo di impregnazione con olio riportata a pagina 250.Immergere il lavoratocuscinetto di buccia cuscinetti a più strati sinterizzatinell'olio lubrificante per 24 ore o più prima dell'uso, se l'impregnazione dell'olio (per riscaldamento) è disattivata.
