| Marchio: | https://www.viiplus.com/ |
| Numero di modello: | Cespugli della guida e rondelle di spinta |
| MOQ: | 500pcs |
| prezzo: | factory price |
| Condizioni di pagamento: | T/T |
| Capacità di approvvigionamento: | Piccolo MOQ |

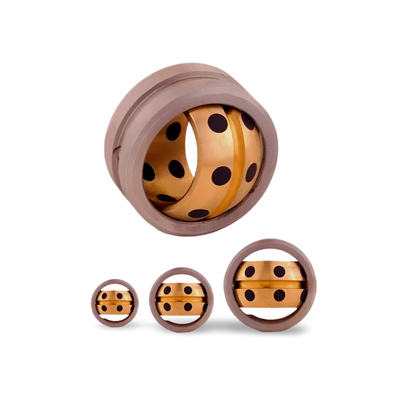

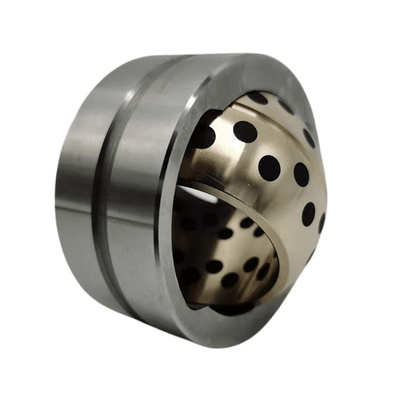

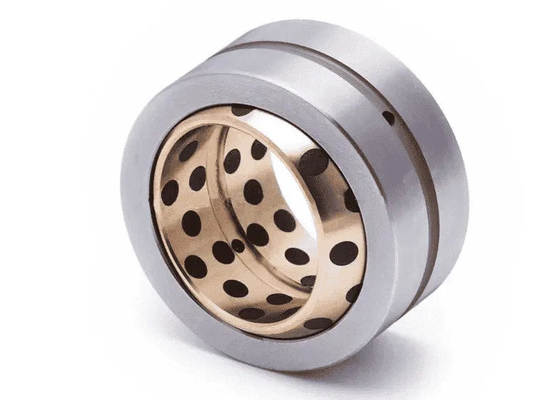

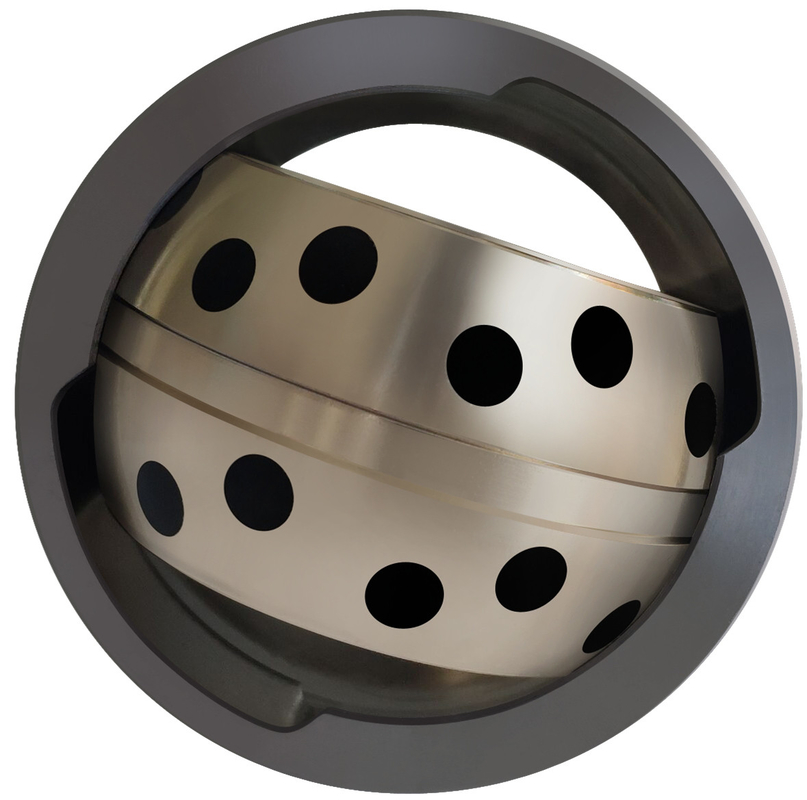

Miglioramento delle prestazioni con cuscinetti oscillantiCuscinetto sferico radialeSOBS
"Il cuscinetto sferico radiale oscillante in grafite con inserti ad alte prestazioni SOBS" è un termine tecnico che si riferisce a un tipo specifico di cuscinetto. Analizziamo il termine per comprenderne i componenti:
Ad alte prestazioni: Questo indica che il cuscinetto è progettato per funzionare con eccezionale durata, precisione e/o capacità di carico.
Grafite con inserti: La grafite è un materiale spesso utilizzato nei cuscinetti grazie alle sue proprietà autolubrificanti e alla resistenza all'usura. "Con inserti" si riferisce probabilmente a uno specifico processo di fabbricazione o struttura in cui la grafite viene inserita o applicata in un modo particolare per migliorare le prestazioni del cuscinetto.
Oscillante: Questo si riferisce al modello di movimento del cuscinetto. I cuscinetti oscillanti sono progettati per gestire il movimento angolare o i movimenti oscillanti, che si osservano spesso nei punti di articolazione o nei giunti rotanti.
Cuscinetto sferico radiale: Un cuscinetto sferico radiale è un tipo di cuscinetto che consente sia movimenti di rotazione che di inclinazione. La forma sferica della superficie del cuscinetto consente movimenti multidirezionali e flessibilità.
SOBS: Questa sembra essere un'abbreviazione o una designazione specifica per questo tipo di cuscinetto. Potrebbe essere un marchio commerciale, un numero di modello o un'abbreviazione standard utilizzata nel settore.
In sintesi, un cuscinetto sferico radiale oscillante in grafite con inserti ad alte prestazioni SOBS è un cuscinetto progettato per applicazioni ad alte prestazioni, che incorpora grafite per la lubrificazione e la resistenza all'usura, gestisce movimenti oscillanti, consente flessibilità multidirezionale e può avere una designazione specifica o un marchio commerciale SOBS.
Nel campo dell'ingegneria meccanica, i cuscinetti oscillanti svolgono un ruolo indispensabile per garantire un funzionamento regolare e prestazioni ottimali in una miriade di applicazioni. Tra questi, i cuscinetti sferici radiali si distinguono per la loro versatilità ed efficienza nell'accogliere movimenti rotazionali e oscillanti all'interno dei macchinari. Il cuscinetto ha un design sferico radiale al suo interno, che gli consente di accogliere movimenti rotazionali e di inclinazione con attrito e usura minimi. Ciò che lo distingue è l'integrazione di inserti in grafite all'interno della sua struttura. Questi inserti in grafite fungono da lubrificanti solidi, fornendo proprietà autolubrificanti al cuscinetto.
I cuscinetti sferici radiali sono caratterizzati dai loro anelli interni ed esterni sferici, che ospitano una superficie di contatto scorrevole. Questo design consente loro di accogliere disallineamenti, deflessioni dell'albero e vari gradi di movimento angolare. Questi cuscinetti sono comunemente costruiti con anelli interni ed esterni in acciaio per cuscinetti di alta qualità. Allo stesso tempo, la superficie di contatto scorrevole può presentare materiali diversi come acciaio su acciaio, acciaio su bronzo o acciaio su composito.
La versatilità e la robustezza dei cuscinetti sferici radiali li rendono indispensabili in un'ampia gamma di settori e applicazioni. Dai macchinari pesanti e dalle attrezzature edili ai sistemi aerospaziali e automobilistici, questi cuscinetti trovano impiego in diversi ambienti in cui sono fondamentali prestazioni e durata affidabili.
Nel settore aerospaziale, i cuscinetti sferici radiali svolgono un ruolo fondamentale nei sistemi del carrello di atterraggio degli aeromobili, nelle superfici di controllo e nei componenti del motore. La loro capacità di resistere a carichi elevati e condizioni operative difficili li rende ideali per garantire operazioni di volo sicure ed efficienti.
Nel settore automobilistico, i cuscinetti sferici radiali sono comunemente impiegati nei sistemi di sterzo, nei componenti delle sospensioni e nei gruppi di trasmissione. La loro capacità di accogliere disallineamenti e assorbire urti e vibrazioni migliora le prestazioni, il comfort e la sicurezza del veicolo.
Nelle applicazioni di macchinari industriali, i cuscinetti sferici radiali trovano un ampio utilizzo nei sistemi di trasporto, nei cilindri idraulici e nei giunti articolati. La loro costruzione robusta e l'elevata capacità di carico contribuiscono al funzionamento regolare e affidabile di vari processi di produzione.
| Proprietà: | SOBS |
|
Materiale di base:
|
Ottone speciale (SO#50SP2)
|
| Composizione: | CuZn25A16Fe3Mn3 Base |
|
Autolubrificante:
|
Sì
|
| Lubrificante: | Grafite |
|
Pressione superficiale P:
|
100 N/mm²
|
| Velocità di scorrimento v: | 30 m/min |
|
Valore P*v:
|
200 N/mm² x m/min
|
| Temperatura di esercizio: | -50°C / +200°C (max. 300°C) |
|
Coefficiente di attrito:
|
0,07
|
Rispetto ad altri tipi di cuscinetti, i cuscinetti sferici radiali offrono diversi vantaggi distinti che contribuiscono alla loro ampia adozione e popolarità in vari settori.
I cuscinetti sferici radiali sono progettati per resistere a carichi radiali e assiali pesanti, rendendoli adatti per applicazioni in cui è essenziale un'elevata capacità di carico. La loro costruzione robusta e l'efficiente distribuzione del carico garantiscono prestazioni affidabili in condizioni gravose.
Proprietà autolubrificanti
Molti cuscinetti sferici radiali sono dotati di caratteristiche autolubrificanti, come rivestimenti o cavità riempite di grasso, eliminando la necessità di lubrificazione esterna. Ciò riduce i requisiti di manutenzione e prolunga la durata utile del cuscinetto, con conseguenti risparmi sui costi ed efficienza operativa.
Accoglienza del disallineamento
A differenza dei cuscinetti tradizionali, che richiedono un allineamento preciso per prestazioni ottimali, i cuscinetti sferici radiali possono accogliere il disallineamento dell'albero e il movimento angolare. Questa flessibilità riduce al minimo lo stress sui componenti e prolunga la durata dei macchinari, soprattutto in ambienti operativi dinamici.
Considerazioni chiave per la selezione e l'installazione
Sebbene i cuscinetti sferici radiali offrano numerosi vantaggi, la corretta selezione e installazione sono fondamentali per garantire prestazioni e longevità ottimali. Ecco alcune considerazioni chiave da tenere a mente:
Requisiti di carico
Prima di selezionare un cuscinetto sferico radiale, è essenziale valutare le condizioni di carico previste, inclusi i carichi radiali e assiali, nonché le forze dinamiche e statiche. La scelta di un cuscinetto con la capacità di carico appropriata garantisce un funzionamento affidabile e previene guasti prematuri.
Condizioni ambientali
Considerare l'ambiente operativo quando si selezionano i cuscinetti sferici radiali, tenendo conto di fattori quali temperature estreme, umidità, contaminazione ed esposizione a sostanze chimiche o corrosive. La scelta di cuscinetti con guarnizioni e trattamenti superficiali adeguati aiuta a mitigare gli effetti di condizioni avverse e a prolungare la durata utile.
I cuscinetti sferici radiali, tra gli altri cuscinetti oscillanti, sono elementi essenziali in diversi sistemi meccanici, fornendo versatilità, affidabilità e prestazioni senza pari. Presenti nel settore aerospaziale, automobilistico, dei macchinari industriali e altro ancora, questi cuscinetti sono fondamentali per mantenere un funzionamento regolare e la massima funzionalità. Ingegneri e tecnici possono ottimizzare le prestazioni e l'efficienza dei loro sistemi comprendendo i principi di progettazione, le applicazioni, i vantaggi e i fattori importanti relativi ai cuscinetti sferici radiali.
Se desideri leggere maggiori informazioni, Benvenuti all'ordine:VIIPLUS
Forniamo il numero di modello: Standard No.JDBS-015,JDBS-020,JDBS-025,JDBS-030,JDBS-035,JDBS-040,JDBS-045,JDBS-050,JDBS-060,JDBS-070,JDBS-080,JDBS-090,JDBS-100,JDBS-110,JDBS-120,JDBS-130,JDBS-140,JDBS-150,JDBS-160,JDBS-180,JDBS-200,JDBS-220,JDBS-240,JDBS-260,JDBS-280,JDBS-300.
| Nome dell'articolo | Diametro interno d | Diametro esterno D | Larghezza W | Angolo a | S-øD1 | l1 | l2 | Carico radiale consentito Rd (kN) | Carico assiale consentito Td (kN) | Rd x V consentito (kN x m/min) | Tipo | CAD-Download | Richiesta |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SOBS 015 | 15 | 26 | 12 | 8° | 22 | 9 | 4 | 6,5 | 0,5 | 6,5 | A | ||
| SOBS 020 | 20 | 32 | 16 | 4° | 28 | 14 | 4 | 12,6 | 1,4 | 12,6 | A | ||
| SOBS 025 | 25 | 42 | 21 | 5° | 36 | 18 | 4 | 21,8 | 2,5 | 21,8 | A | ||
| SOBS 030 | 30 | 50 | 27 | 6° | 44 | 23 | 4 | 32 | 3,5 | 32 | A | ||
| SOBS 035 | 35 | 55 | 30 | 5° | 49 | 26 | 4 | 43,7 | 4,8 | 43,7 | A | ||
| SOBS 040 | 40 | 62 | 33 | 6° | 55 | 28 | 4 | 54,7 | 5,7 | 54,7 | A | ||
| SOBS 045 | 45 | 72 | 36 | 5° | 62 | 31 | 4 | 69,7 | 7,2 | 69,7 | A | ||
| SOBS 050 | 50 | 80 | 42 | 5° | 70 | 36 | 4 | 92,4 | 10 | 92,4 | A | ||
| SOBS 055 | 55 | 90 | 47 | 5° | 80 | 40 | 4 | 117 | 13 | 117 | A | ||
| SOBS 060 | 60 | 100 | 53 | 6° | 90 | 45 | 4 | 143 | 16 | 143 | A | ||
| SOBS 065 | 65 | 105 | 55 | 5° | 94 | 47 | 4 | 162 | 18 | 162 | A | ||
| SOBS 070 | 70 | 110 | 58 | 5° | 99 | 50 | 4 | 181 | 20 | 181 | A | ||
| SOBS 075 | 75 | 120 | 64 | 5° | 105 | 55 | 4 | 217 | 25 | 217 | A | ||
| SOBS 080 | 80 | 130 | 70 | 6° | 115 | 60 | 4 | 254 | 30 | 254 | A | ||
| SOBS 085 | 85 | 135 | 74 | 6° | 120 | 63 | 4 | 283 | 33 | 283 | A | ||
| SOBS 090 | 90 | 140 | 76 | 6° | 125 | 65 | 4 | 313 | 36 | 313 | A | ||
| SOBS 095 | 95 | 150 | 82 | 6° | 135 | 70 | 4 | 428 | 50 | 428 | A | ||
| SOBS 100 | 100 | 160 | 88 | 6° | 145 | 75 | 6 | 544 | 64 | 544 | B | ||
| SOBS 110 | 110 | 170 | 93 | 5° | 155 | 80 | 6 | 642 | 73 | 642 | B | ||
| SOBS 115 | 115 | 180 | 98 | 5° | 165 | 85 | 6 | 719 | 83 | 719 | B | ||
| SOBS 120 | 120 | 190 | 105 | 6° | 170 | 90 | 6 | 797 | 94 | 797 | B | ||
| SOBS 130 | 130 | 200 | 110 | 5° | 180 | 95 | 6 | 880 | 105 | 880 | B | ||
| SOBS 140 | 140 | 210 | 90 | 7° | 180 | 70 | 6 | 668 | 56 | 668 | B | ||
| SOBS 150 | 150 | 220 | 120 | 5° | 200 | 105 | 6 | 1135 | 129 | 1135 | B | ||
| SOBS 160 | 160 | 230 | 105 | 8° | 200 | 80 | 6 | 891 | 73 | 891 | B | ||
| SOBS 180 | 180 | 260 | 105 | 6° | 225 | 80 | 6 | 1002 | 74 | 1002 | B | ||
| SOBS 200 | 200 | 290 | 130 | 7° | 250 | 100 | 6 | 1434 | 117 | 1434 | B | ||
| SOBS 220 | 220 | 320 | 135 | 8° | 275 | 100 | 9 | 1577 | 118 | 1577 | B | ||
| SOBS 240 | 240 | 340 | 140 | 8° | 300 | 100 | 9 | 1720 | 118 | 1720 | B |
