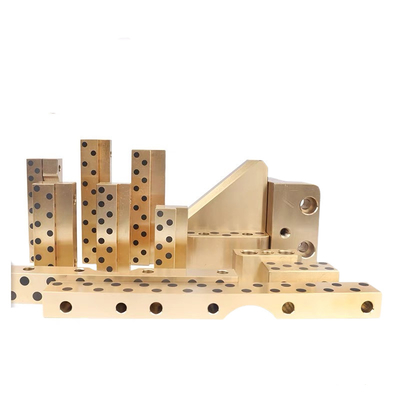

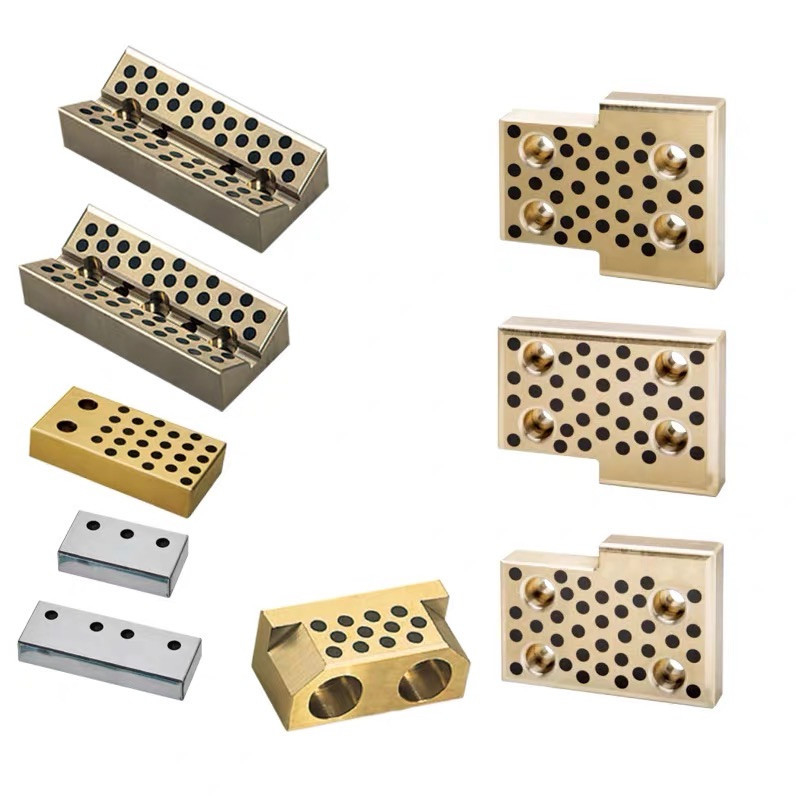

NegozioPiastra di vetrino auto -lubrificante 45 gradi interni Vda bronzegleitlager.com per tutte le piastre di scorrimento senza olio tipo · 2 fori per bulloni / 3 fori per bulloni / 4 fori di bulloni e bisogni di guida dalla Cina.

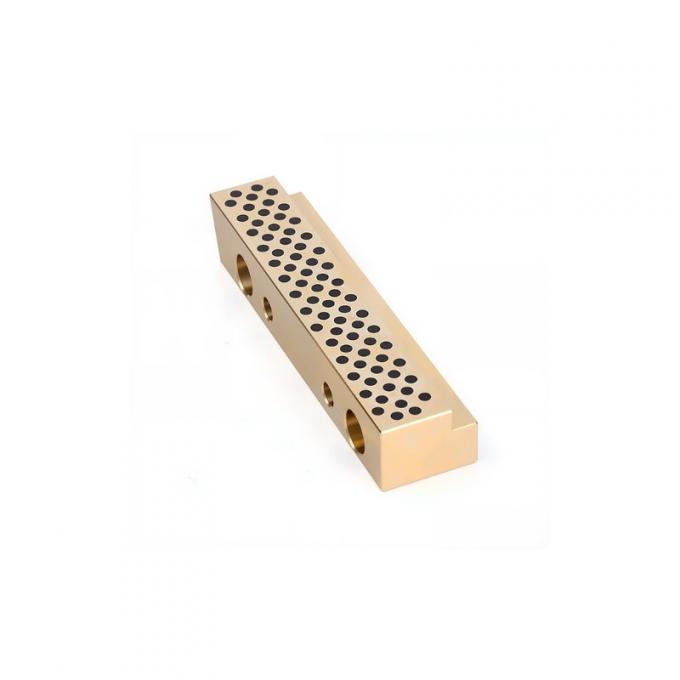

Presentazione della nostra piastra di diapositiva auto-lubrificante appositamente progettata per stampi di timbratura in metallo con un angolo di 45 gradi. Questa piastra di scorrimento innovativa è progettata per fornire una lubrificazione e una resistenza all'usura eccezionali, garantendo un funzionamento regolare ed efficiente durante i processi di timbratura dei metalli.

La piastra di diapositiva è realizzata con materiali di alta qualità che presentano proprietà auto-lubrificanti, riducendo la necessità di lubrificazione e manutenzione esterne. Questa caratteristica non solo semplifica il processo di stampaggio, ma estende anche la durata della piastra di dado e diapositiva, riducendo i tempi di inattività e i costi operativi.

L'angolo a 45 gradi della piastra di scorrimento consente un allineamento preciso e una facile integrazione in stampi di timbrazione in metallo. Garantisce un adattamento sicuro e stabile, fornendo supporto e guida ottimali per il processo di stampaggio.

WH che stai cercando di sostituire le piastre di scorrimento usurate o aggiornare le tue attrezzature di timbrai in metallo esistente, la nostra piastra di scorrimento auto-lubrificante con un angolo di 45 gradi è una scelta eccellente. Offre prestazioni affidabili, durata e facilità di manutenzione, rendendola una soluzione economica per le applicazioni di timbratura in metallo.

Meccanismo di cuneo inclinabile ordinario, il cursore è generalmente attaccato alla matrice inferiore, in modo che il design e il movimento siano relativamente semplici, ma in alcuni casi, quando il cursore è attaccato alla matrice inferiore, l'alimentazione e la rimozione delle parti non è conveniente o influisce sulla realizzazione di altre funzioni di materassini, quindi il meccanismo a cuneo sospeso, il meccanismo a cuneo, il meccanismo di slwer può essere un meccanismo slwagism e il meccanismo di slittamento. Meccanismo inclinabile inclinabile inclinabile (corpo di contatto del corpo e del dispositivo di scorrimento per l'inclinazione).

Il nome del cuneo inclinato

Codice - Surface di montaggio di lavoro (W) - Scatta (ST) - Angolo del cuneo inclinabile (θ) - Modalità fissa (k per posizionamento dei tasti, n per posizionamento del pin)

I vantaggi e gli svantaggi dei vari tipi di zeppe comunemente usati

A, cuneo inclinabile orizzontale: è necessario considerare pienamente il problema di eliminare le parti.

B, cuneo sospeso: buona lavorabilità, ma il bordo della ricerca e le difficoltà di abbinamento.

C, cuneo a doppia azione: occupare più spazio e struttura complessa, poiché la resistenza dello stampo ha un impatto (alternativa a cuneo rotante).

Il design del tratto obliquo obliquo obliquo dovrebbe esprimere il contenuto

1) La corsa del cursore incunale inclinabile: ST

2) Cicchia a cuneo inclinabile: l

3) Cicchia operativa inclinata inclinata: W

4) Scherma della piastra di pressione a cuneo inclinato: C

5) Angolo di cuneo inclinabile: θ

6) Punto di avvio dell'azione principale della pressa superiore: P

7) Punto di coinvolgimento della guida superiore e inferiore

Modalità di ritorno del cuneo scorrevole

a) Primavera

b) gomma poliuretanica

c) cilindro

D) Spring di azoto

e) altri metodi

In generale, le molle sono usate come fonte di forza di ritorno, ma altri metodi di ritorno come i cilindri sono usati nei seguenti casi.

a) La corsa del cuneo di inclinazione è relativamente lunga, la molla non può soddisfare i requisiti di ictus

b) zeppe di inclinazione a doppia azione, che devono essere riposizionate.

Considerazioni generali.

1) Quando si installa la molla e il cilindro sul dispositivo di scorrimento a cuneo inclinato, in base alla sua posizione di installazione, il momento di movimento del cursore a cuneo inclinato, il cursore set deve considerare quanto segue per ottenere l'equilibrio complessivo

a) Il più vicino possibile alla superficie della guida della diapositiva (direzione in altezza)

b) installato il più vicino possibile alla guida guida su entrambe le estremità del cucciolo di cuneo (direzione orizzontale)

(2) La struttura dello stampo deve essere progettata per tenere conto della premessa che la molla di manutenzione o il cilindro possano essere sostituiti senza smantellare i grandi componenti dello stampo.

Il principio di determinare la forza di ritorno del cursore incuneta

Stampo a cuneo inclinato orizzontale

(Peso totale del cuneo scorrevole*1.0) o più

Muoio incline

(Peso totale del cuneo scorrevole * 1,5) o più

Per la parte del cuneo inclinabile fatto da sé, a causa della vasta gamma di aspetti coinvolti, devono considerare questioni più complete, qui non è una descrizione dettagliata (specifica da parte dei lavoratori freddi o assistente d'oro da spiegare)

Il design di stampo a cuneo smusso standard

Sulla premessa di avere il diagramma del processo parziale e il modello digitale 3D

può essere progettato dai seguenti passaggi.

1) In primo luogo, fai una linea retta normale al foro (vedi la figura sotto)

2) In secondo luogo, proiettare la linea retta sul piano XY (sulla base dello stampo) per determinare l'angolo del cuneo smusso standard, l'angolo misurato effettivo è: 8 °, non vi sono tali specifiche nel cuneo smusso standard, l'approssimazione è quella di prendere una specifica molto vicina: 10 ° con cuneo.

b) Determinare l'angolo di posizionamento del cuneo swash sul piano dello stampo

Ancora una volta proietta la linea di proiezione sul piano YZ per determinare l'angolo di posizionamento del cuneo smusso standard, il valore misurato è: 10 ° (è necessario prestare attenzione alla capacità della macchina utensile di elaborazione di ciascuna società, quando può essere elaborato ad ogni angolo o ha requisiti di angolo speciale)

C) Determinare l'altezza di installazione e la posizione del cuneo di swash attraverso la sezione trasversale

1) viene determinata la posizione del pugno e l'angolo e la posizione del set di dado concavo e l'angolo anti-rotazione sono determinati accuratamente;

2) Il cuneo viene posizionato in base all'angolo di posizionamento sul supporto per stampo e alla posizione del supporto per punzonatura.

D) Selezionare il metodo di installazione del titolare del pugno in base alla situazione effettiva del dado.

Dall'angolo di equilibrio di forza sul cuneo scorrevole, il metodo di fissaggio più ideale è quello di controllare il punto di forza del pugno il più possibile al centro del cuneo scorrevole e il metodo di installazione del sedile di fissaggio è disposto in base alla situazione reale in casi speciali; La posizione approssimativa del cuneo scorrevole sul supporto per stampo viene determinata in base all'angolo di fissaggio del sedile di fissaggio del punzone.

E) Secondo la posizione fissa e il disegno in sezione trasversale del cursore del cuneo smusso e del sedile di fissaggio di punzonatura, sono determinate l'altezza di montaggio e la posizione piana del cuneo smusso e l'altezza di montaggio e la dimensione delle coordinate piane del cuneo smusso sono interi (0 e 5 alla fine) per quanto possibile.

F) Quando si progettano il dado a cuneo inclinato standard, le seguenti questioni devono essere prese in considerazione poiché è stata fissata la corsa del cuneo inclinato.

Ordinary Incline Swash Wedge.

Poiché la parte di lavoro è fissata sulla matrice inferiore, si dovrebbe considerare che le parti possano essere alimentate senza intoppi; La sua corsa dovrebbe assicurarsi che non sia inferiore alla larghezza del bordo della flangia + La distanza del taglio a cuneo smusso di flangia o punzonatura o flangia + 20 ~ 30 mm (Nota: 30 mm se è un timbro automatizzato, dovrebbe essere 50 mm quando è gestito manualmente)

Sollevare la corsa del cursore a cuneo smusso.

La distanza dalla flangia al taglio, a pugni o alla flangia del cuneo smusso +20mm;

Il sollevamento del cuneo smusso richiede la considerazione di WH che i componenti di lavoro installati sul cursore (punzone, blocco del trimmer laterale, blocco di flangia) influiscono sul gruppo e lo smontaggio del nucleo della pressa; e Wh c'è spazio sufficiente per macinare tra il cuneo smusso e il nucleo della stampa.

G) Smaltimento di rottami

1) Lo scarto attraverso il buco il più grande possibile.

2) A volte per evitare che lo scarto di bloccamento, lo scarto del foro di punzonatura laterale deve aumentare il dispositivo del materiale superiore.

3) Casting per progettare lo scivolo di rottami sul foro per considerare completamente la larghezza della dimensione massima dello scarto se si verifica dopo la rotazione.

4) Se lo scarto è troppo lungo, prendi in considerazione l'aumento del coltello per ottenere uno scivolo liscio dallo scarto e aumentare la resistenza dello stampo.

5) Utilizzare il pin di espulsione flessibile convesso (concavo) muore nei seguenti casi.

a) Per far scivolare il pezzo per pezzo per pezzo.

b) Vuoi controllare lo stato dello scarto quando cade.

6) Se c'è un rimbalzo dello scarto.

a) Il coltello nello stampo è grande.

b) È necessario installare il dispositivo di espulsione di scarto.

7) I seguenti casi devono aumentare il dispositivo di guida.

a) Non esiste spazio vuoto sul lato dell'esclusione dei rifiuti, deve essere trasformato in una caduta verticale in una direzione ad angolo retto, con un'apertura verticale di almeno due volte il diametro del pugno.

b) Se il foro viene dato a pugni su entrambi i lati contemporaneamente, è necessario aumentare il perno di divisione.

H) Classificazione del presser di data a cuneo diagonale standard.

La stampa viene utilizzata per prevenire il posizionamento e la deformazione delle parti e può essere divisa in tre tipi in base alla forma e al numero di direzioni di azione.

a) nucleo del materiale di compressione superiore

I vantaggi sono: la forza di compressione è relativamente grande, quindi non devi preoccuparti della deformazione delle parti; vicino alla parete verticale e vicino all'estremità della parete laterale, separata dal nucleo di compressione superiore.

b) nucleo di compressione del lato cuneo inclinabile

c) Materiale di compressione laterale e materiale di compressione positivo

Forza di compressione insufficiente del materiale di compressione laterale.

Parti instabili.

Il materiale di stampa positivo deve essere premuto 10 mm prima del materiale di pressione laterale sulla parte.

I) Posizionamento e forza anti-laterale del cuneo inclinabile

(b) Il cuneo smusso ha due tipi di posizionamento dei pin e posizionamento della chiave.

(b) Un rifilamento e flangiate laterali, con materiale più spesso che richiede misure per prevenire le forze laterali.

Misure e forme per prevenire le forze laterali.

Aggiunta di dispositivi guida.

Tradotto con www.deepl.com/translar (versione gratuita)
