| Marchio: | VIIPLUS |
| Numero di modello: | Bronzine della grafite |
| MOQ: | Negoziabile |
| prezzo: | negoziabile |
| Condizioni di pagamento: | T/T |
| Capacità di approvvigionamento: | Metallico-OILES-cuscinetto |

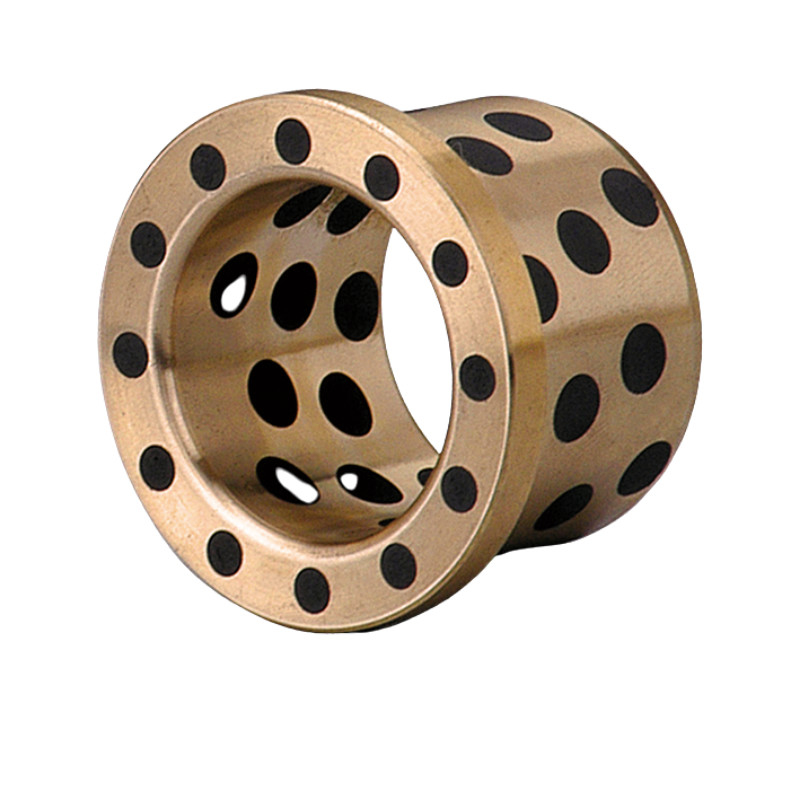

La boccola oilless con flangia e tappo in grafite, di tipo dritto, è un componente unico ed efficiente progettato per l'uso in vari sistemi meccanici. Costruita con la grafite come materiale primario, questa boccola offre eccezionale resistenza all'usura e durata.
La grafite, nota per le sue proprietà lubrificanti naturali, assicura un funzionamento regolare senza la necessità di lubrificazione esterna. Questa caratteristica non solo semplifica la manutenzione, ma prolunga anche la durata della boccola. Il design senza olio la rende inoltre adatta all'uso in ambienti in cui la contaminazione da olio o lubrificante è inaccettabile.
Il design di tipo dritto di questa boccola consente una facile installazione e integrazione in vari sistemi. La flangia fornisce ulteriore stabilità e supporto, assicurando un adattamento sicuro all'interno dell'assemblaggio meccanico.
L'ingegneria di precisione di questa boccola con inserti in grafite assicura una tenuta stretta e sicura, riducendo al minimo qualsiasi potenziale di vibrazione o movimento. Ciò non solo migliora le prestazioni della boccola, ma contribuisce anche alla stabilità e all'affidabilità complessive del sistema meccanico.
Quando si aggiorna un sistema esistente o se ne progetta uno nuovo, la boccola oilless con flangia e tappo in grafite, di tipo dritto, è un'ottima scelta per ottenere un funzionamento fluido ed efficiente. La sua combinazione unica di durevolezza, resistenza all'usura e design oilless la rende una soluzione conveniente e affidabile per varie applicazioni industriali.
LG-2 con tappo in grafiteboccola in bronzo
I cuscinetti Oiles serie 500 incorporano metalli di alta qualità a base di leghe di rame con tappi di lubrificante solido progettati. Questi cuscinetti sono progettati per soddisfare un'ampia gamma di requisiti applicativi richiesti dalle attrezzature odierne. Tolleranze precise che utilizzano la posizione strategica dei tappi e i composti dei tappi assicurano prestazioni di consegna e un servizio senza lubrificazione. Questo stile di cuscinetto è disponibile in pollici standard, metriche e dimensioni su ordinazione. I cuscinetti serie 500 forniscono limiti di temperatura estremi e prestazioni di elevata capacità di carico. Disponibili in cuscinetti di tipo perno e piastra antiusura piatta
boccola in bronzo LG-2 con tappo in grafite
Boccola/cuscinetto in grafite senza olio, dimensioni in pollici 18" diametro interno x 26" diametro esterno x 18" lunghezza
La lubrificazione in grafite sulla faccia ID del cuscinetto consentirà di ottenere una lunga durata del cuscinetto sia ad alte temperature di esercizio che in applicazioni prive di lubrificazione supplementare. La grafite si ottiene scanalando l'ID e quindi pressando la grafite nelle cavità sotto pressione estremamente elevata.
Produttori e fornitori diBronzo riempito di grafiteCespugli,Riempito di grafite BronzoPiatti,Cuscinetto, Cespuglio,Cuscinetti, Cespugli,Rondella,Rondelle,
Ci impegniamo a fornire ai nostri clienti prodotti di boccole senza olio e cuscinetti di precisione della migliore qualità
Servizi di ingegneria (progettazione e sviluppo del prodotto)
OILES #500 SPF Boccola flangiata senza olio con tappi in grafite
Materiale
Lega di bronzoCuZn25Al5Mn4Fe3+Tappi in grafite
Caratteristiche
I cuscinetti Oiles serie 500 incorporano metalli di alta qualità a base di lega di rame con tappi di lubrificante solido progettati. Questi cuscinetti sono progettati per soddisfare un'ampia gamma di requisiti applicativi richiesti dalle attrezzature odierne. Tolleranze precise che utilizzano la posizione strategica dei tappi e i composti dei tappi garantiscono prestazioni di consegna e un servizio senza lubrificazione. Questo stile di cuscinetto è disponibile in pollici standard, metriche e dimensioni realizzate su ordinazione. I cuscinetti serie 500 forniscono limiti di temperatura estremi e prestazioni di elevata capacità di carico. Disponibili in cuscinetti di tipo perno e piastra antiusura piatta.
Applicazioni
1) Trattori pesanti e attrezzature agricole
2) Attrezzature minerarie
3) Attrezzature forestali
4) Supporto albero pale vasca di miscelazione
5) Attrezzature per fonderia, forni e produzione di acciaio
6) Applicazioni HVAC
7) Cuscinetti di supporto per ruote e rotelle per impieghi gravosi
8) Applicazioni dell'essiccatoio per impiallacciatura in forno e possibili altre applicazioni...
Dimensioni boccola flangiata:
Autolubrificante, Ottone ad alta resistenza, CuZn25Al o eq, Cuscinetti e boccole di guida esenti da manutenzione, bronzo con lubrificante solido
ARTICOLO NUMERO Codice equivalente Diametro interno
DDiametro esterno
DLunghezza
LFlangiato F T Numero di modello: JFB0810 SOBF 8-12-10 8 12 10 20 2 Numero di modello: JFB0812 SOBF 8-12-12 8 12 12 20 2 Numero di modello: JFB0815 SOBF 8-12-15 8 12 15 20 2 JFB1010 SOBF 10-14-10 10 14 10 22 2 JFB1012 SOBF 10-14-12 10 14 12 22 2 JFB1015 SOBF 10-14-15 10 14 15 22 2 JFB1017 SOBF 10-14-17 10 14 17 22 2 Numero di modello: JFB1020 SOBF 10-14-20 10 14 20 22 2 Numero di modello: JFB1210 SOBF 18-12-10 12 18 10 25 3 Numero di modello: JFB1212 SOBF 18-12-12 12 18 12 25 3 Numero di modello: JFB1215 SOBF 18-12-15 12 18 15 25 3 Numero di modello: JFB1220 SOBF 18-12-20 12 18 20 25 3 Numero di modello: JFB1225 SOBF 18-12-25 12 18 25 25 3 Numero di modello: JFB1230 SOBF 12-18-30 12 18 30 25 3 Numero di modello: JFB1310 SOBF 13-19-10 13 19 10 26 3 Numero di modello: JFB1312 SOBF 13-19-12 13 19 12 26 3 Numero di modello: JFB1315 SOBF 13-19-15 13 19 15 26 3 Numero di modello: JFB1320 SOBF 13-19-20 13 19 20 26 3 Numero di modello: JFB1325 SOBF 13-19-25 13 19 25 26 3 Numero di modello: JFB1330 SOBF 13-19-30 13 19 30 26 3 Numero di modello: JFB1415 SOBF 14-20-15 14 20 15 27 3 Cuscinetti a lubrificazione solida incorporati Boccole flangiate metriche Boccola flangiata, autolubrificante ARTICOLO NUMERO Codice equivalente Diametro interno
DDiametro esterno
DLunghezza
LFlangiato F T Numero di modello: JFB1420 SOBF 14-20-20 14 20 20 27 3 Numero di modello: JFB1425 SOBF 14-20-25 14 20 25 27 3 Numero di modello: JFB1510 SOBF 15-21-10 15 21 10 28 3 Numero di modello: JFB1512 SOBF 15-21-12 15 21 12 28 3 Numero di modello: JFB1515 SOBF 15-21-15 15 21 15 28 3 Numero di modello: JFB1520 SOBF 15-21-20 15 21 20 28 3 Numero di modello: JFB1525 SOBF 15-21-25 15 21 25 28 3 Numero di modello: JFB1530 SOBF 15-21-30 15 21 30 28 3 JFB1612 SOBF 16-22-12 16 22 12 29 3 Numero di modello: JFB1615 SOBF 16-22-15 16 22 15 29 3 Numero di modello: JFB1618 SOBF 16-22-18 16 22 18 29 3 Numero di modello: JFB1620 SOBF 16-22-20 16 22 20 29 3 Numero di modello: JFB1623 SOBF 16-22-23 16 22 23 29 3 Numero di modello: JFB1625 SOBF 16-22-25 16 22 25 29 3 Numero di modello: JFB1630 SOBF 16-22-30 16 22 30 29 3 Numero di modello: JFB1635 SOBF 16-22-35 16 22 35 29 3 Numero di modello: JFB1640 SOBF 16-22-40 16 22 40 29 3 Numero di modello: JFB1815 SOBF 18-24-15 18 24 15 32 3 Numero di modello: JFB1820 SOBF 18-24-20 18 24 20 32 3 Numero di modello: JFB1825 SOBF 18-24-25 18 24 25 32 3 Numero di modello: JFB1830 SOBF 18-24-30 18 24 30 32 3 Numero di modello: JFB1835 SOBF 18-24-35 18 24 35 32 3 Numero di modello: JFB1840 SOBF 18-24-40 18 24 40 32 3 JFB2015 SOBF 20-30-15 20 30 15 40 5 JFB2020 SOBF 20-30-20 20 30 20 40 5 JFB2025 SOBF 20-30-25 20 30 25 40 5 JFB2030 SOBF 20-30-30 20 30 30 40 5 JFB2035 SOBF 20-30-35 20 30 35 40 5 JFB2040 SOBF 20-30-40 20 30 40 40 5 JFB2515 SOBF 25-35-15 25 35 15 45 5 Numero di modello: JFB2520 SOBF 25-35-20 25 35 20 45 5 Numero di modello: JFB2525 SOBF 25-35-25 25 35 25 45 5 Numero di modello: JFB2530 SOBF 25-35-30 25 35 30 45 5 Numero di modello: JFB2535 SOBF 25-35-35 25 35 35 45 5 Numero di modello: JFB2540 SOBF 25-35-40 25 35 40 45 5 Numero di modello: JFB2550 SOBF 25-35-50 25 35 50 45 5 Numero di modello: JFB3020 SOBF 30-40-20 30 40 20 50 5 Numero di modello: JFB3025 SOBF 30-40-25 30 40 25 50 5 Numero di modello: JFB3030 SOBF 30-40-30 30 40 30 50 5 Numero di modello: JFB3035 SOBF 30-40-35 30 40 35 50 5 Numero di modello: JFB3040 SOBF 30-40-40 30 40 40 50 5 Numero di modello: JFB3050 SOBF 30-40-50 30 40 50 50 5 JFB31,520 31,5-40-20 31,5 40 20 50 5 JFB31,530 SOBF 31,5-40-30 31,5 40 30 50 5 JFB31,535 31,5-40-35 31,5 40 35 50 5 JFB31,540 SOBF 31,5-40-40 31,5 40 40 50 5 Cuscinetti a lubrificazione solida incorporati Boccole flangiate metriche Boccola flangiata, autolubrificante ARTICOLO NUMERO Codice equivalente Diametro interno
DDiametro esterno
DLunghezza
LFlangiato F T Numero di modello: JFB3520 SOBF 35-45-20 35 45 20 60 5 Numero di modello: JFB3525 SOBF 35-45-25 35 45 25 60 5 Numero di modello: JFB3530 SOBF 35-45-30 35 45 30 60 5 Numero di modello: JFB3535 SOBF 35-45-35 35 45 35 60 5 Numero di modello: JFB3540 SOBF 35-45-40 35 45 40 60 5 Numero di modello: JFB3550 SOBF 35-45-50 35 45 50 60 5 Numero di modello: JFB4020 SOBF 40-50-20 40 50 20 65 5 Numero di modello: JFB4025 SOBF 40-50-25 40 50 25 65 5 Numero di modello: JFB4030 SOBF 40-50-30 40 50 30 65 5 Numero di modello: JFB4035 SOBF 40-50-35 40 50 35 65 5 Numero di modello: JFB4040 SOBF 40-50-40 40 50 40 65 5 Numero di modello: JFB4050 SOBF 40-50-50 40 50 50 65 5 Numero di modello: JFB4530 SOBF 45-55-30 45 55 30 70 5 Numero di modello: JFB4535 SOBF 45-55-35 45 55 35 70 5 Numero di modello: JFB4540 SOBF 45-55-40 45 55 40 70 5 Numero di modello: JFB4550 SOBF 45-55-50 45 55 50 70 5 Numero di modello: JFB4560 SOBF 45-55-60 45 55 60 70 5 Numero di modello: JFB5030 SOBF 50-60-30 50 60 30 75 5 Numero di modello: JFB5035 SOBF 50-60-35 50 60 35 75 5 Numero di modello: JFB5040 SOBF 50-60-40 50 60 40 75 5 Numero di modello: JFB5050 SOBF 50-60-50 50 60 50 75 5 Numero di modello: JFB5060 SOBF 50-60-60 50 60 60 75 5 Numero di modello: JFB5540 SOBF 55-65-40 55 65 40 80 5 Numero di modello: JFB5560 SOBF 55-65-60 55 65 60 80 5 Numero di modello: JFB6040 SOBF 60-75-40 60 75 40 90 7,5 Numero di modello: JFB6050 SOBF 60-75-50 60 75 50 90 7,5 Numero di modello: JFB6080 SOBF 60-75-80 60 75 80 90 7,5 JFB6367,5 SOBF 63-75-67,5 63 75 67,5 85 7,5 Numero di modello: JFB6560 SOBF 65-80-60 65 80 60 95 7,5 Numero di modello: JFB7050 SOBF 70-85-50 70 85 50 105 7,5 Numero di modello: JFB7080 SOBF 70-85-80 70 85 80 105 7,5 Numero di modello: JFB7560 SOBF 75-90-60 75 90 60 110 7,5 Numero di modello: JFB8060 SOBF 80-100-60 80 100 60 120 10 Numero di modello: JFB8080 SOBF 80-100-80 80 100 80 120 10 Numero di modello: JFB80100 SOBF 80-100-100 80 100 100 120 10 Numero di modello: JFB9060 SOBF 90-110-60 90 110 60 130 10 JFB9080 SOBF 90-110-80 90 110 80 130 10 Numero di modello: JFB10080 SOBF 100-120-80 100 120 80 150 10 Numero di modello: JFB100100 SOBF 100-120-100 100 120 100 150 10 Numero di modello: JFB12080 SOBF 120-140-80 120 140 80 170 10 Numero di modello: JFB120100 SOBF 120-140-100 120 140 100 170 10 Numero di modello: JFB13080 SOBF 130-150-80 130 150 80 180 10 Numero di modello: JFB130100 SOBF 130-150-100 130 150 100 180 10 Numero di modello: JFB14080 SOBF 140-160-80 140 160 80 190 10 Numero di modello: JFB140100 SOBF 140-160-100 140 160 100 190 10 Numero di modello: JFB150100 SOBF 150-170-100 150 170 100 200 10 Numero di modello: JFB150120 SOBF 150-170-120 150 170 120 200 10 Numero di modello: JFB160100 SOBF 160-180-100 160 180 100 210 10 Numero di modello: JFB160120 SOBF 160-180-120 160 180 120 210 10 MISURARE8 ID x 12 OD x 12 LUNGO40 ID x 50 OD x 30 LUNGO40 ID x 50 OD x 40 T/L x 65 F/D x 5 F/T 100012,2 ID x 40 OD x 3 SPESSORE (CON FORI DI FISSAGGIO)MATERIALE: CuZn25Al5 + GRAFITE
Specifiche:
JFBCuscinetto lubrificato solido flangiato
***Modello: JFB5540 Boccola cuscinetto senza olio
***Dimensioni: 55x65x40 mm
***Flangia OD (F): 80mm
***Spessore flangia: 5mm
Se hai bisogno di altre dimensioni non elencate nel nostro negozio, faccelo sapere, possiamo produrle in base alle dimensioni richieste; maggiore è la quantità, più economico sarà il prezzo.
Materiale di base: CuZn24AL6Mn4
Durezza di base: HB230(hb270)
Coefficiente di attrito: <0,16
Limite di temperatura: 300°C
Limite di carico dinamico: 100N/mm2
Limite di carico: sotto lm/min 25N/mm2
Limite di velocità di scorrimento: asciutto 0,4 m/s, olio 5 m/s
Limite PV: 3,8 N/mm *m/sStruttura
Lubrificante solido incorporatocon metallo come bronzo, grafite incorporata e MoS2 al suo interno come lubrificante. Viene adottata una tecnologia specifica per integrare saldamente il lubrificante stesso e nel frattempo lasciare uno spazio uniformemente distribuito al suo interno in modo che il lubrificante nel suo complesso possa assorbire olio lubrificante o grasso per oltre il 20 percento del suo volume totale.
Proprietà e applicazione
Lavorando senza olio o in condizioni di olio inadeguato, il calore di attrito spinge l'olio e il lubrificante dal lato interno alla superficie in modo da ridurre il coefficiente di attrito e migliorare le prestazioni di usura-attrito, utilizzato in macchine di fusione successive, rulli in acciaio in metallografia, macchine minerarie, navi, turbogeneratori, idraulici
turbine e macchine per stampaggio a iniezione di materie plastiche.
Elenco delle dimensioni delle boccole flangiate (SPF)
I cuscinetti lubrificanti solidi sono realizzati in leghe di rame resistenti all'usura con inserti in lubrificante solido.
Olio 500SP1-SL1
Cuscinetti in ottone ad alta resistenza con lubrificante solido incorporato
I cuscinetti metallici sono stati ampiamente utilizzati
La serie Oiles 500SP1 è composta da cuscinetti autolubrificanti composti da basi in lega di ottone ad alta resistenza realizzate con tecnologia di fusione avanzata e lubrificanti solidi incorporati. Possono essere combinati con vari tipi di lubrificanti solidi in base alle condizioni di utilizzo.
Gamma di servizi Condizioni di lubrificazione Asciutto Lubrificazione periodica Intervallo di temperatura di servizio
Temperatura-40～+300 -40～+150 pressione di contatto massima ammissibile: P
(N/mm2)29 29 velocità massima ammissibile: V
(SM)0,50 1,00 Valore PV massimo consentito
(N/mm2・m/s)1.65 3.25
Il lubrificante solido utilizzato, a base di grafite e additivi, è ideale per l'uso generale e in atmosfere normali.
Per le applicazioni in cui i cuscinetti sono esposti all'acqua o all'acqua di mare, è disponibile uno speciale lubrificante solido a base di MoS2 e altri additivi.
| Abbreviazione del materiale | |||||
| Materiale di base | Ottone speciale | Rosso fuoco (Rg7) | Bronzoalluminio (CuAl10Ni) | Bronzo (Gbz 12) | |
| CuZn25Al5Mn4Fe3 | CuSn5Pb5Zn5 | CuAl10Ni5Fe5 | CuSn12 | ||
| ammissibile carico portante |
N/mm2 | 100 | 60 | 50 | 70 |
| massimo velocità di scorrimento |
SM | 0,25 | 0,17 | 0,33 | 0,17 |
| massimo fotovoltaico | N/mm2*m/s | 3,3 | 1,0 | 1,0 | 1,3 |
| densità | g/cm3 | 8.0 | 8.8 | 7.8 | 8.8 |
| durezza | SOSPENSIONE | >210 | >70 | >150 | >80 |
| resistenza alla trazione | N/mm2 | >750 | >200 | >500 | >360 |
| Limite di allungamento | N/mm2 | >450 | >90 | >260 | >150 |
| sottoporre a tensione | % | >12 | >15 | >10 | >8 |
Coefficiente di dilatazione termica |
ϑ | 19 * 10 -6K -1 | 18 * 10 -6K -1 | 16 * 10 -6K -1 | 18 * 10 -6K -1 |
| Intervallo di temperatura | °C | -40 a +300 | -40 a +400 | -40 a +400 | -40 a +400 |
| Coefficiente di attrito | µ | 0,03-0,20 | 0,03-0,20 | 0,03-0,20 | 0,03-0,20 |
Su richiesta possono essere forniti o prodotti tutti i tipi di elementi scorrevoli.
Per ulteriori informazioni contattateci.
