| Marchio: | VIIPLUS |
| Numero di modello: | 2000 boccole oilless |
| MOQ: | negoziabile |
| prezzo: | negoziabile |
| Condizioni di pagamento: | T/T |
| Capacità di approvvigionamento: | cuscinetti della grafite della spina, Cina, produttori, fornitori, fabbrica, vendita all'ingrosso, c |

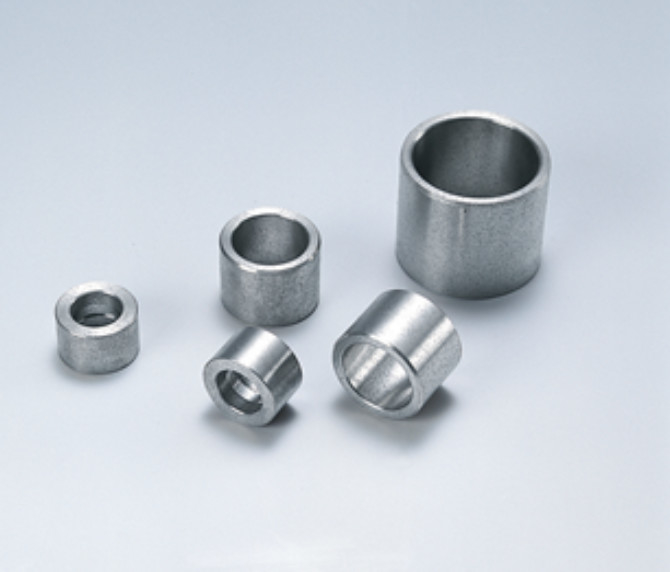

Il cuscinetto senza olio a piastra scorrevole in metallo n. 2000, rinomato per la sua resistenza all'usura, è un componente altamente efficiente e durevole progettato per varie applicazioni industriali.Prodotto in metallo di alta qualità, questo cuscinetto presenta eccellenti proprietà meccaniche che garantiscono prestazioni affidabili anche sotto carichi pesanti e rotazioni ad alta velocità.
La progettazione senza olio elimina la necessità di una lubrificazione regolare, riducendo significativamente i costi di manutenzione e i tempi di fermo operativo.Questa caratteristica rende il cuscinetto particolarmente adatto per l'uso in ambienti in cui la lubrificazione è difficile o impraticabile.
Il meccanismo della piastra scorrevole del cuscinetto consente movimenti lisci e precisi, riducendo al minimo l'attrito e l'usura.La resistenza all'usura del materiale metallico garantisce una lunga durata di servizio e prestazioni costanti nel tempo.
Che si stia aggiornando le attrezzature esistenti o installare nuove macchine,Il cuscinetto senza olio con resistenza all'usura è una scelta eccellente per migliorare l'efficienza operativa e l'affidabilitàLa sua durata e la sua progettazione senza manutenzione contribuiscono a un funzionamento industriale più conveniente e sostenibile.Contattaci oggi per saperne di più su questa soluzione innovativa per cuscinetti e su come può migliorare le tue operazioni industriali.
Olio #2000 Olio con cuscinetto di metallo
Cuscinetti economici utilizzabili in qualsiasi direzione di scorrimento
La serie Oiles 2000S è costituita da cuscinetti autolubrificanti realizzati con una nuova lega speciale, in cui il lubrificante solido costituito principalmente da grafite viene disperso impregnato di più olio.
L'OILES #2000 è un cuscinetto composito a più strati con una superficie scorrevole di materiale speciale sinterizzato e con una struttura metallica di acciaio.Lo strato sinterizzato utilizza la sinterizzazione a dispersione di lubrificante solido composto principalmente da speciale lega di rame e grafite.
OIL BEARINGS > Cuscinetti metallici
Caratteristiche
La sinterizzazione a dispersione del lubrificante solido consente al cuscinetto di essere utilizzato con successo in direzioni di movimento arbitrarie e di resistere a movimenti molto minuti.
Non richiede l'olio.
Offre un'eccellente resistenza al carico, all'usura e alle variazioni di velocità.
Sono disponibili il campione e il materiale della piastra destinato ad ulteriore lavorazione.
Cuscinetti impregnati di olio sinterizzati con lubrificante solido disperso
| Distanza di servizio | |
|---|---|
| Condizioni di lubrificazione | Secco |
| Intervallo di temperatura di funzionamento (°F) |
-40 a +248 |
| pressione di contatto massima ammissibile: P (N/mm2) |
29 |
| velocità massima ammissibile: V (m/s) |
1.00 |
| Valore PV massimo ammissibile (N/mm2・m/s) |
1.63 |
■ Servizio senza necessità di lubrificazione; prestazioni più elevate in caso di lubrificazione.
■ Il lubrificante solido distribuito consente movimenti in qualsiasi direzione.
■ caratterizzato da un basso coefficiente di attrito e da una resistenza all'usura molto superiore.
■ prezzi più bassi rispetto ai cuscinetti con base in lega di rame.
* Il 2000S è stato rinominato dal 2500.
La manica di buccia Oilles 2000 è una manica di buccia a cuscinetti a più strati sinterizzati realizzata con uno speciale materiale sinterizzato che costituisce la superficie scorrevole e il materiale in acciaio il supporto.
Gli strati sinterizzati sono costituiti da una speciale lega di rame e nichel contenente un solido lubrificante uniformemente disperso, il cui componente principale è la grafite.I lubrificanti solidi saranno rilasciati sulla superficie del manico della bussola dei cuscinetti a più strati sinterizzati quando si verifica l'usuraCiò garantisce un coefficiente di attrito inferiore durante il funzionamento.
Inoltre, questi strati sinterizzati sono impregnati di olio.Piastre di usura per macchine di stampaggio a iniezione di plastica e collegamento Cuscinetti a più strati sinterizzati, macchine da costruzione, ecc.
· Il lubrificante solido disperso consente movimenti in qualsiasi direzione e offre prestazioni superiori per movimenti minuti.
· Servizio senza necessità di lubrificazione.
· Caratteristiche di resistenza al carico superiore, caratteristiche di velocità e resistenza all'usura
· I prodotti per le maniche di buccia Oilles 2000 standard e le piastre per la lavorazione supplementare sono disponibili in varie dimensioni.
| Condizioni di lubrificazione | Secco | lubrificazione periodica |
|---|---|---|
| Intervallo di temperatura di funzionamento (°C) |
-40 ¢ + 120 | -40 ¢ + 120 |
| pressione di contatto massima ammissibile: P (N/mm2) |
24.5 | 49 |
| velocità massima ammissibile: V (m/s) |
0.50 | 1.00 |
| Valore PV massimo ammissibile (N/mm2・m/s) |
1.63 | 2.45 |
I valori tra parentesi sono le pressioni statiche delScaffale di cuscinetti a più strati sinterizzati, che sono le pressioni delPallettini a più strati sinterizzatiin applicazioni senza movimento o con movimento molto basso (~ 0,0017 m / s).
| Densità | ️ | g/cm3 | 6.3 |
|---|---|---|---|
| Durezza | JIS K 7202-2 | GHR | 60-95 |
| Tasso di impregnazione di olio | ️ | % vol | 12 |
· I valori sopra indicati si riferiscono allo strato sinterizzato.
· I valori sopra indicati sono valori tipici, non valori standard.
Se il materiale Oiles 2000 viene acquistato e utilizzato finendo la lavorazione, deve essere impregnato di olio dopo la lavorazione e quindi assemblato nell'alloggiamento.con una lunghezza massima di 20 mm o piùPer il metodo, vedere la descrizione del metodo di impregnazione con olio riportata a pagina 250.Immergere il lavoratocuscinetto di buccia cuscinetti a più strati sinterizzatinell'olio lubrificante per 24 ore o più prima dell'uso, se l'impregnazione dell'olio (per riscaldamento) è disattivata.
|
Identificazione. |
- Un' overdose. |
Distanze |
|
classe da 7 a 8 |
Classe da 6 a 7 |
classe 8-9 |
| Identificazione. | - Un' overdose. |
- Zero.1 Lunghezza L Tolleranza - Zero.3 |
||||||||||
| φd | Tolleranza | φD | Tolleranza | 8 | 10 | 12 | 15 | 16 | 19 | 20 | 25 | 30 |
| 12 |
+0.049 +0.038 |
18 |
+0.034 +0.023 |
121808 | 121810 | 121812 | 121815 | 121816 | 121819 | 121820 | 121825 | 121830 |
| 13 |
+0.053 +0.042 |
19 |
+0.041 +0.028 |
131910 | 131912 | 131915 | 131920 | 131925 | 131930 | |||
| 14 |
+0.053 +0.042 |
20 |
+0.041 +0.028 |
142010 | 142012 | 142015 | 142020 | 142025 | 142030 | |||
| 15 |
+0.053 +0.042 |
21 |
+0.041 +0.028 |
152110 | 152112 | 152115 | 152116 | 152120 | 152125 | 152130 | ||
| 16 |
+0.053 +0.042 |
22 |
+0.041 +0.028 |
162210 | 162212 | 162215 | 162216 | 162219 | 162220 | 162225 | 162230 | |
| 18 |
+0.053 +0.042 |
24 |
+0.041 +0.028 |
182410 | 182412 | 182415 | 182416 | 182420 | 182425 | 182430 | ||
| 20 |
+0.060 +0.047 |
28 |
+0.041 +0.028 |
202810 | 202812 | 202815 | 202816 | 202819 | 202820 | 202825 | 202830 | |
| 20 |
+0.060 +0.047 |
30 |
+0.041 +0.028 |
203015 | 203016 | 203020 | 203025 | 203030 | ||||
| 25 |
+0.065 +0.052 |
33 |
+0.050 +0.034 |
253312 | 253315 | 253316 | 253320 | 253325 | 253330 | |||
| 25 |
+0.065 +0.052 |
35 |
+0.050 +0.034 |
253515 | 253516 | 253520 | 253525 | 253530 | ||||
| 28 |
+0.065 +0.052 |
38 |
+0.050 +0.034 |
283820 | 283825 | 283830 | ||||||
| 30 |
+0.065 +0.052 |
38 |
+0.050 +0.034 |
303812 | 303815 | 303820 | 303825 | 303830 | ||||
| 30 |
+0.065 +0.052 |
40 |
+0.050 +0.034 |
304015 | 304020 | 304025 | 304030 | |||||
| 35 |
+0.076 +0.060 |
44 |
+0.050 +0.034 |
354420 | 354425 | 354430 | ||||||
| 35 |
+0.076 +0.060 |
45 |
+0.050 +0.034 |
354520 | 354525 | 354530 | ||||||
| 40 |
+0.076 +0.060 |
50 |
+0.050 +0.034 |
405015 | 405020 | 405025 | 405030 | |||||
| 45 |
+0.081 +0.065 |
55 |
+0.060 +0.041 |
455530 | ||||||||
| 45 |
+0.081 +0.065 |
60 |
+0.060 +0.041 |
456030 | ||||||||
| 50 |
+0.081 +0.065 |
60 |
+0.060 +0.041 |
506020 | 506030 | |||||||
| 50 |
+0.081 +0.065 |
62 |
+0.060 +0.041 |
506230 | ||||||||
| 50 |
+0.081 +0.065 |
65 |
+0.060 +0.041 |
506530 | ||||||||
| 55 |
+0.091 +0.072 |
70 |
+0.062 +0.043 |
557030 | ||||||||
| 60 |
+0.091 +0.072 |
74 |
+0.062 +0.043 |
607430 | ||||||||
| 60 |
+0.091 +0.072 |
75 |
+0.062 +0.043 |
607530 | ||||||||
| 65 |
+0.091 +0.072 |
80 |
+0.062 +0.043 |
|||||||||
| 70 |
+0.096 +0.077 |
85 |
+0.073 +0.051 |
708530 | ||||||||
| 70 |
+0.096 +0.077 |
90 |
+0.073 +0.051 |
|||||||||
| 75 |
+0.096 +0.077 |
90 |
+0.073 +0.051 |
|||||||||
| 75 |
+0.096 +0.077 |
95 |
+0.073 +0.051 |
|||||||||
| 80 |
+0.096 +0.077 |
96 |
+0.073 +0.051 |
|||||||||
| 80 |
+0.096 +0.077 |
100 |
+0.073 +0.051 |
|||||||||
| 90 |
+0.107 +0.085 |
110 |
+0.076 +0.054 |
|||||||||
| 100 |
+0.107 +0.085 |
120 |
+0.076 +0.054 |
|||||||||
| Identificazione. | - Un' overdose. |
Lunghezza L Tolleranza0 - E'un' altra cosa.0.3 |
|||||||||||
| φd | Tolleranza | φD | Tolleranza | 16 | 20 | 25 | 30 | 40 | 50 | 60 | 80 | 100 | 120 |
| 12 |
+0.011 +0.003 |
18 |
0 - Zero.008 |
121816 | 121825 | ||||||||
| 16 |
+0.011 +0.003 |
22 |
0 - Zero.009 |
162216 | 162220 | 162230 | |||||||
| 20 |
+0.013 +0.004 |
28 |
0 - Zero.009 |
202820 | 202830 | 202840 | |||||||
| 25 |
+0.013 +0.004 |
33 |
0 - Zero.011 |
253325 | 253330 | 253340 | 253350 | ||||||
| 30 |
+0.013 +0.004 |
38 |
0 - Zero.011 |
303830 | 303840 | 303850 | 303860 | ||||||
| 35 |
+0.016 +0.005 |
44 |
0 - Zero.011 |
354440 | 354450 | 354460 | |||||||
| 40 |
+0.016 +0.005 |
50 |
0 - Zero.011 |
405040 | 405050 | 405060 | |||||||
| 50 |
+0.016 +0.005 |
62 |
0 - Zero.013 |
506250 | 506280 | ||||||||
| 60 |
+0.019 +0.006 |
74 |
0 - Zero.013 |
607450 | 607460 | 607480 | |||||||
| 70 |
+0.019 +0.006 |
85 |
0 - Zero.015 |
708550 | 7085100 | ||||||||
| 80 |
+0.019 +0.006 |
96 |
0 - Zero.015 |
809650 | 809680 | 8096120 | |||||||
| 100 |
+0.022 +0.007 |
120 |
0 - Zero.015 |
10012050 | 100120100 | 100120120 | |||||||
· Disponibili arbusti cilindrici standard, arbusti a flangia, lamelle e lamelle.
· È disponibile anche il tipo senza piombo
· Tutti i disegni speciali sono prodotti come richiesto
Oilles 2000 manicotto è stato ampiamente utilizzato in carico elevato con un ridotto attrito e una buona resistenza all'usura richieste parti meccaniche in cui l'olio dato è difficile come automotive matrice di usura piastra,robot industriali, piastre di usura per iniezione, arbusti per iniezione di leghe, macchine da costruzione auto lubrificantimanicotto della bussolacuscinetti ecc.
