| Marchio: | VIIPLUS Sleeve & Bearing |
| Numero di modello: | Bronzo di alluminio C95400 |
| MOQ: | Dimensione standard che non imbussola quantità di ordine minimo |
| prezzo: | Bushings High Quality Price Ratio B2B |
| Condizioni di pagamento: | T/T, L/C, Western Union, |
| Capacità di approvvigionamento: | cuscinetti della grafite della spina, Cina, produttori, fornitori, fabbrica, vendita all'ingrosso, c |

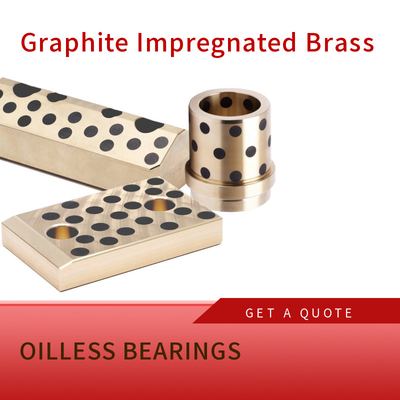

MISUMI offre boccole autolubrificanti a basso attrito di alta qualità, realizzate in lega di ottone, rinforzate con grafite e rame. Queste boccole sono progettate per fornire prestazioni eccezionali in una vasta gamma di applicazioni industriali.
La lega di ottone utilizzata nelle boccole mostra un'eccellente resistenza e resistenza alla corrosione, garantendo una lunga durata. L'aggiunta di grafite e rame migliora ulteriormente la resistenza all'usura e le proprietà autolubrificanti delle boccole.
Il design senza olio elimina la necessità di lubrificazione regolare, riducendo i requisiti di manutenzione e i costi operativi. Questo rende le boccole adatte anche per l'uso in ambienti in cui la contaminazione da olio non è desiderabile.
Le caratteristiche di basso attrito delle boccole contribuiscono a un funzionamento più fluido ed efficiente delle apparecchiature rotanti. Sono adatte per l'uso in pompe, motori, compressori e altri sistemi meccanici in cui sono comuni carichi e velocità elevate.
Le boccole in lega di ottone MISUMI con rinforzo in grafite e rame sono prodotte con precisione per garantire un'aderenza accurata e prestazioni affidabili. Sono un'eccellente scelta per migliorare l'efficienza e l'affidabilità dei tuoi sistemi industriali.

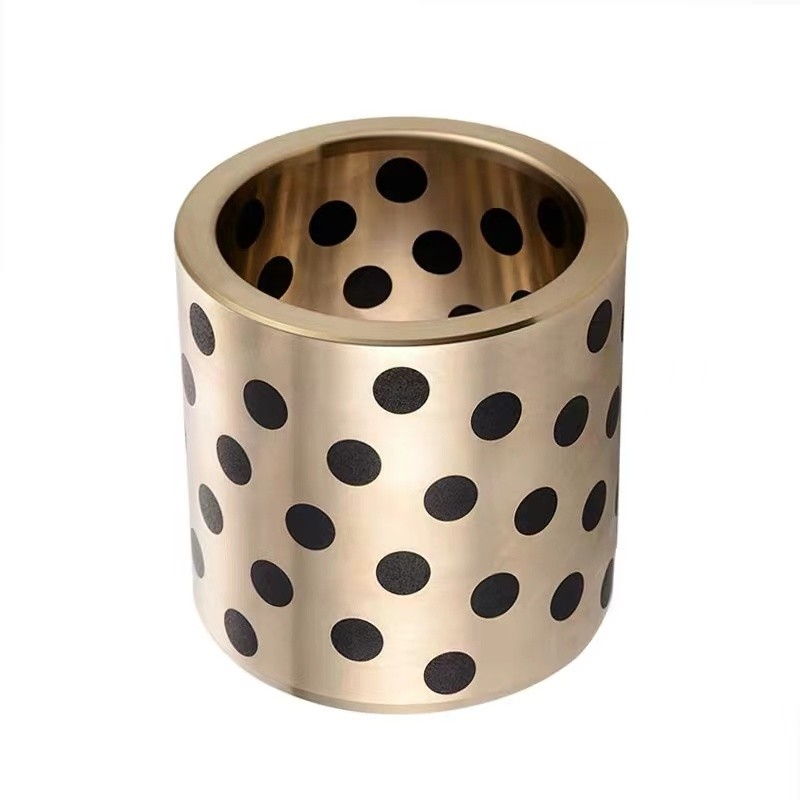

Boccola in ottone impregnata di grafite Boccola senza olio - Lega di ottone, diritta, I.D. F7 (MISUMI) (MPBZU12-15)
Serie MPBZ MPBZU MPBR MPBRU MPBPU MPBZP Boccola di guida in ottone senza olio per autolubrificazione
| Tipo | Dritto | Materiale della boccola | Ottone impregnato di grafite | Intervallo di valori PV massimo consentito (N/mm2•m/s) | 1.1～2.0 |
|---|---|---|---|---|---|
| Valore PV massimo consentito (N/mm2•m/s) | 1.65 | Carico massimo consentito (N/mm2) | 29 | Velocità massima consentita (m/s) | 0.5 |
| Fori di montaggio | H7 |
Modello: Vari Materiale: Lega a base di rame Colore
classificazione: MPBZU 20-10L dimensioni (20*24*10) MPBZU 20-15L dimensioni (20*24*15) MPBZU 20-20L dimensioni (20*24*20) MPBZU 20-25L dimensioni (20*24*25 ) MPBZU 20-30L dimensioni (20*24*30) MPBZU 20-35L dimensioni (20*24*35) MPBZU 20-40L dimensioni (20*24*40) MPBZU 20-45L dimensioni (20*24*45) MPBZU 20-50L dimensioni (20*24*50) MPBZU 20-55L dimensioni (20*24*55) JDB 20*25*15 JDB 20*25*20 JDB 20*25*25 JDB 20*25*30 JDB 20* 25*35 JDB 20*25*40
Meccanismo del cuscinetto: attrito solido
Tipo di lubrificante: lubrificazione solida
Caratteristiche aggiuntive: alta temperatura
Direzione del carico del cuscinetto: cuscinetto radiale
MISUMI / FIBRO / DANLY dimensioni standard, in stock, con la migliore qualità, il miglior prezzo, bronzegleitlager.com è la scelta migliore!
Dettagli del prodotto
| Tipo | Dritto | Materiale della boccola | Ottone impregnato di grafite |
|---|---|---|---|
| I.D. d(mm) | 12 | O.D. D(mm) | 15 |
| Lunghezza totale L(mm) | 15 | Intervallo di valori PV massimo consentito (N/mm2•m/s) | 1.1～2.0 |
| Valore PV massimo consentito (N/mm2•m/s) | 1.65 | Carico massimo consentito (N/mm2) | 29 |
| Velocità massima consentita (m/s) | 0.5 | Fori di montaggio | H7 |
| Intervallo di temperatura di esercizio (℃) | -40～150 | Intervallo di temperatura di esercizio (senza lubrificazione) Min | -40 |
| Codice articolo | - | L |
| MPBZ10 MPBZU16 |
- - |
15 20 |
| D | O.D. m6 (*1) | Alloggiamento Dia. H7 (*2) |
| 7~10 | +0.015 | + 0.015 |
| +0.006 | 0 | |
| 11~18 | +0.018 | + 0.018 |
| +0.007 | 0 | |
| 19~30 | +0.021 | + 0.021 |
| +0.008 | 0 | |
| 31~50 | +0.025 | + 0.025 |
| +0.009 | 0 | |
| 51~80 | +0.030 | + 0.030 |
| +0.011 | 0 | |
| 81~120 | +0.035 | + 0.035 |
| +0.013 | 0 |
| Codice articolo | L | MPBZ | MPBZU | |||||||||||||||||||||
| Tipo | dF7 | Dm6 (*1) |
Spessore (N) | *Vite di arresto rotazione (Riferimento) | Dm6 (*1) |
Spessore (N) | ||||||||||||||||||
| MPBZ MPBZU *Le dimensioni L in ( ) sono disponibili solo per MPBZ. |
5 | +0.022 +0.010 |
8 | (9) | 10 | 12 | (15) | 9 | 2 | M4x8 | 7 | 1 | ||||||||||||
| 6 | 8 | (9) | 10 | 12 | 15 | 16 | (19) | (20) | 10 | 8 | ||||||||||||||
| 8 | +0.028 +0.013 |
8 | (9) | 10 | 12 | 15 | 16 | (19) | 20 | (25) | 12 | 10 | ||||||||||||
| 10 | 8 | (9) | 10 | 12 | 15 | 16 | (19) | 20 | 25 | (30) | 14 | 12 | ||||||||||||
| 12 | +0.034 +0.016 |
(8) | (9) | 10 | 12 | 15 | 16 | (19) | 20 | 25 | (30) | (35) | 18 | 3 | 15 | 1.5 | ||||||||
| 13 | (9) | 10 | 12 | 15 | 16 | (19) | 20 | 25 | (30) | (35) | 19 | 16 | ||||||||||||
| 15 | (9) | 10 | 12 | 15 | 16 | (19) | 20 | 25 | 30 | (35) | (40) | 21 | 18 | |||||||||||
| 16 | (9) | 10 | 12 | 15 | 16 | (19) | 20 | 25 | 30 | (35) | (40) | 22 | 20 | 2 | ||||||||||
| 18 | (9) | (10) | 12 | 15 | 16 | (19) | 20 | 25 | 30 | (35) | (40) | 24 | M5x8 | 22 | ||||||||||
| 20 | +0.041 +0.020 |
(9) | (10) | (12) | 15 | 16 | (19) | 20 | 25 | 30 | (35) | 40 | (50) | (60) | 28 | 4 | 24 | |||||||
| 20A | (9) | (10) | (12) | (15) | (16) | (19) | (20) | (25) | (30) | (35) | (40) | (50) | 30 | 5 | - | |||||||||
| 25 | (12) | 15 | 16 | (19) | 20 | 25 | 30 | (35) | 40 | (50) | (60) | 33 | 4 | 29 | ||||||||||
| 25A | (12) | (15) | (16) | (19) | (20) | (25) | (30) | (35) | (40) | (50) | (60) | 35 | 5 | - | ||||||||||
| 30 | (12) | 15 | 16 | (19) | 20 | 25 | 30 | (35) | 40 | (50) | (60) | (70) | 38 | 4 | M6x16 | 34 | ||||||||
| 35 | +0.050 +0.025 |
20 | 25 | 30 | (35) | 40 | (50) | (60) | (70) | 44 | 4.5 | 40 | 2.5 | |||||||||||
| 40 | 20 | 25 | 30 | (35) | 40 | 50 | (60) | (70) | (80) | 50 | 5 | 45 | ||||||||||||
| 50 | 30 | (35) | 40 | 50 | (60) | (70) | (80) | 62 | 6 | M8x16 | 55 | |||||||||||||
| 60 | +0.060 +0.030 |
(50) | (60) | (70) | (80) | 75 | 7.5 | - | - | |||||||||||||||
| 80 | (60) | (70) | (80) | 96 | 8 | - | - | |||||||||||||||||
| 100 | +0.071 +0.036 |
(80) | (100) | 120 | 10 | - | - | |||||||||||||||||
[ ! ]Per il diametro dell'alloggiamento, si consiglia la tolleranza H7 (*2) alle dimensioni D (*1). (Fare riferimento alla Tabella 1) *Le dimensioni indicate della vite di arresto rotazione sono dimensioni consigliate.
