| Marchio: | VIIPUS |
| Numero di modello: | la boccola solida, bronzea con le spine del lubrificante ha incastonato senza manutenzione |
| MOQ: | Negoziabile |
| prezzo: | Price Graphite Bushing Parts, (SAE 660) Leaded Tin Bronze Bearings,863 (SAE 430B) 862 (SAE 430A)Manganese Bronze |
| Condizioni di pagamento: | TT in anticipo |
| Capacità di approvvigionamento: | Boccole bronzee online • Produttori dei cuscinetti di scivolamento • Fornitori autolubrificanti dell |

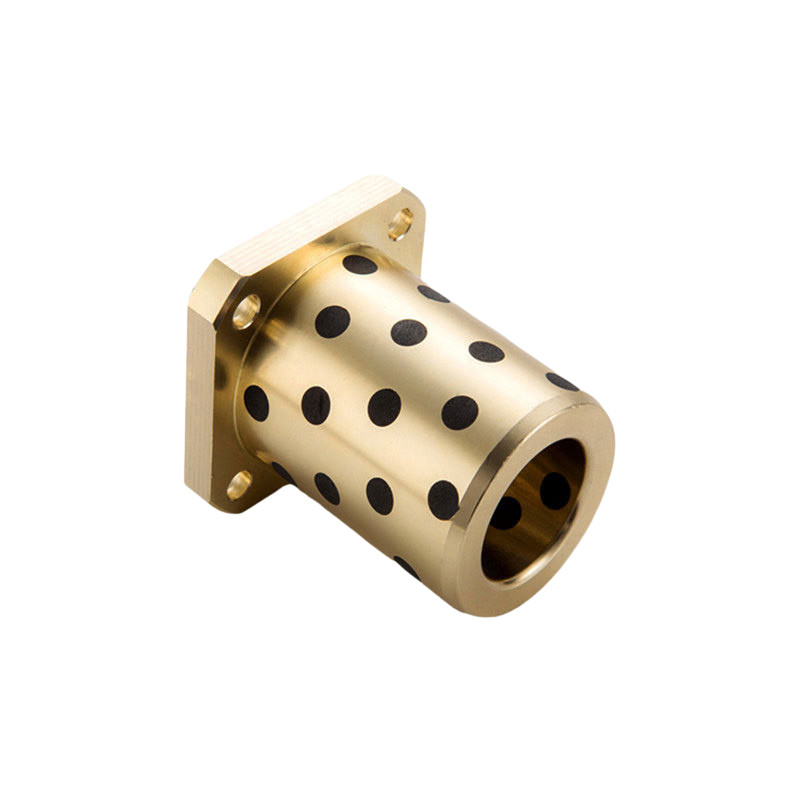

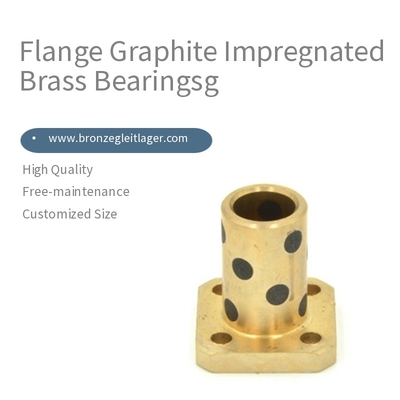

I cuscinetti in ottone impregnati di grafite con flangia sono componenti meccanici che offrono una resistenza all'usura superiore e proprietà autolubrificanti. Questi cuscinetti sono fabbricati in ottone, una lega di rame e zinco, che viene poi impregnata con particelle di grafite per migliorarne le capacità di lubrificazione.
Il design a flangia di questi cuscinetti consente una facile installazione e un fissaggio sicuro all'interno dell'applicazione. Il processo di impregnazione con grafite prevede l'infiltrazione della matrice di ottone con particelle di grafite, creando un materiale composito con una maggiore lubrificità. Questo elimina la necessità di lubrificazione esterna, riducendo i requisiti di manutenzione e i tempi di inattività.
I cuscinetti in ottone impregnati di grafite sono comunemente utilizzati in applicazioni che richiedono una rotazione o uno scorrimento fluidi e affidabili. Sono adatti per applicazioni che coinvolgono alberi rotanti, punti di articolazione e altre parti in movimento in cui le proprietà di basso attrito e resistenza all'usura sono cruciali.
Il materiale in ottone offre un'eccellente resistenza alla corrosione e durata, mentre l'impregnazione con grafite garantisce un funzionamento regolare e una riduzione dell'usura. Questi cuscinetti sono spesso utilizzati in settori come macchinari, automotive, aerospaziale e navale, dove funzionano in modo affidabile in ambienti difficili e condizioni gravose.
Quando si selezionano i cuscinetti in ottone impregnati di grafite con flangia, è importante considerare i requisiti specifici della propria applicazione, comprese le dimensioni, la capacità di carico e le condizioni operative. Si consiglia inoltre di consultare un produttore o un fornitore per garantire che i cuscinetti selezionati soddisfino le proprie esigenze e funzionino in modo ottimale all'interno del sistema.
Cinacuscinetti in ottone impregnati di grafite con flangia, ISO9001:2015, Simile a DEVA Metal. Materiale di scorrimento composito autolubrificante, Prezzo di fabbrica, Contattaci! Visualizza il prodotto. Leggi le notizie. Punti salienti: Fornitore professionale di cuscinetti in ottone impregnati di grafite.
La piastra di scorrimento in bronzo impregnata di grafite è una piastra di cuscinetto autolubrificante composta da un bronzo di alta qualità con scanalature riempite di grafite.
La piastra in bronzo funge da superficie di appoggio, sopportando carichi pesanti, mentre gli inserti in grafite forniscono un lubrificante solido e privo di olio. La formazione di lubrificante forma un film di grafite tra il cuscinetto e la superficie di accoppiamento che si traduce in un basso coefficiente di attrito all'inizio del movimento relativo.
Ampio inventario di boccole in bronzo, cuscinetti in bronzo e piastre antiusura autolubrificanti. Gleitlager. Cuscinetto a manicotto. Cataloghi e brochure di boccole disponibili.
I tappi di grafite forniscono autolubrificazione. La grafite ha alcune proprietà insolite che la rendono un eccellente lubrificante. Chimicamente, è una delle tre forme allotropiche comuni del carbonio (il carbonio amorfo e il diamante sono le altre due). A differenza del diamante, che ha una struttura cristallina tridimensionale molto densa e forte, la grafite ha una struttura cristallina bidimensionale - forte in due dimensioni ma debole nella terza. I suoi atomi sono disposti in fogli paralleli che si tagliano facilmente, conferendo alla grafite la sua caratteristica sensazione scivolosa. Ad esempio, se si strofinasse una mina di matita tra le dita, si sentirebbe oleosa. Quella sensazione è lo scorrimento e il distacco dei fogli di cristallo.
Nel processo di autolubrificazione, sono precisamente questi fogli di cristallo tagliati che forniscono la lubrificazione, un po' come un pezzo di carta velina tra due pezzi di vetro. Inizialmente non c'è lubrificazione, ma quando le due superfici di accoppiamento (ad esempio, boccola e albero) si muovono l'una rispetto all'altra, una quantità minima di grafite si distribuisce sulla superficie di usura e agisce come un lubrificante solido. Rimarrà lì a lungo a causa della superiore stabilità della grafite. Sebbene la grafite sublimi a 10.000 F in un'atmosfera riducente, si ossiderà in aria a circa 500 F, quindi è importante mantenere le temperature ben al di sotto di questa soglia. Inoltre, la grafite ha un coefficiente di espansione termica quasi nullo. Quando un tappo di grafite è incorporato in una parte metallica, il metallo si espanderà ma il tappo di grafite no. Il tappo si allenta, il che limita l'intervallo di temperatura a circa 200 F se i tappi hanno superfici aperte (ovvero, non vincolate da una parte di accoppiamento).
Insensibile all'ambiente sporco
Resistente a carichi d'urto e vibrazioni a basse velocità
Consente il funzionamento con una finitura superficiale dell'albero scadente
Buona resistenza alle condizioni corrosive
Albero di accoppiamento consigliato
d8: Uso generale (carico elevato)
e7: Uso generale (carico leggero)
f8: Uso di alta precisione
g6: Uso di alta precisione (funzionamento intermittente)
・Materiali
[ M ] Materiale: Lega di ottone ad alta resistenza
Lubrificante solido incorporato
Forni
Asciugatrici
Macchine per stampaggio a iniezione
Raccoglitori di polvere
Persiane
Trasportatori a caldo
| Struttura | Bronzo CuZn25Al6Mn4 con inserti lubrificanti in grafite solida (specifiche alternative sono disponibili su richiesta) |
|---|---|
| PV (N/mm² x m/s) | 3.3 max |
| Carico statico (N/mm²) | 100 max |
| Velocità di scorrimento (m/s) | 0.3 max |
| Temperatura di esercizio (°C) | Fino a 300 (specifiche alternative fino a 400) |
| Coefficiente di espansione termica | 19 x 10-5/°C |
| Coefficiente di attrito | 0.16 |
| Durezza (HB) | 210 min |
| Resistenza alla trazione (N/mm²) | 750 min |
| Allungamento (%) | 12 min |
| Densità (g/cm³) | 8 |
| Codice articolo | L | Dh7 | Da | L1 | H | T | t | d1 | d2 | P.C.D. | F | A | Accessori: Vite a esagono incassato Vite a testa bassa |
||||||||||||
| Tipo | dF7 | ||||||||||||||||||||||||
| Cuscinetti in ottone impregnati di grafite con flangia pilota |
8 | +0.028 +0.013 |
20 | 25 | 12 | 0 - 0.018 |
11.5 | 5 | 27 | 4 | 2.2 | 3.5 | 6 | 19 | - | 19 | M3-10x2 | ||||||||
| 10 | +0.028 +0.013 |
25 | 30 | 14 | 0 - 0.018 |
13.5 | 6 | 29 | 4 | 2.2 | 3.5 | 6 | 21 | - | 21 | M3-10x2 | |||||||||
| 12 | +0.034 +0.016 |
25 | 30 | 18 | 0 - 0.018 |
17.5 | 6 | 36 | 5 | 3 | 4.5 | 7.5 | 26 | - | 26 | M4-12x2 | |||||||||
| 13 | +0.034 +0.016 |
25 | 30 | 35 | 19 | 0 - 0.021 |
18.5 | 6 | 37 | 5 | 3 | 4.5 | 7.5 | 27 | - | 27 | M4-12x2 | ||||||||
| 16 | +0.034 +0.016 |
25 | 30 | 35 | 40 | 22 | 0 - 0.021 |
21.5 | 6 | 40 | 5 | 3 | 4.5 | 7.5 | 30 | 18 | 24 | M4-12x4 | |||||||
| 20 | +0.041 +0.020 |
30 | 35 | 40 | 50 | 28 | 0 - 0.021 |
27.5 | 8 | 49 | 6 | 3.7 | 5.5 | 9 | 38 | 22 | 31 | M5-16x4 | |||||||
| 25 | +0.041 +0.020 |
30 | 35 | 40 | 50 | 60 | 33 | 0 - 0.025 |
32.5 | 8 | 54 | 6 | 3.7 | 5.5 | 9 | 43 | 25 | 35 | M5-16x4 | ||||||
| 30 | +0.041 +0.020 |
35 | 40 | 50 | 60 | 70 | 38 | 0 - 0.025 |
37.5 | 10 | 63 | 8 | 4.2 | 6.6 | 11 | 50 | 30 | 40 | M6-20x4 | ||||||
