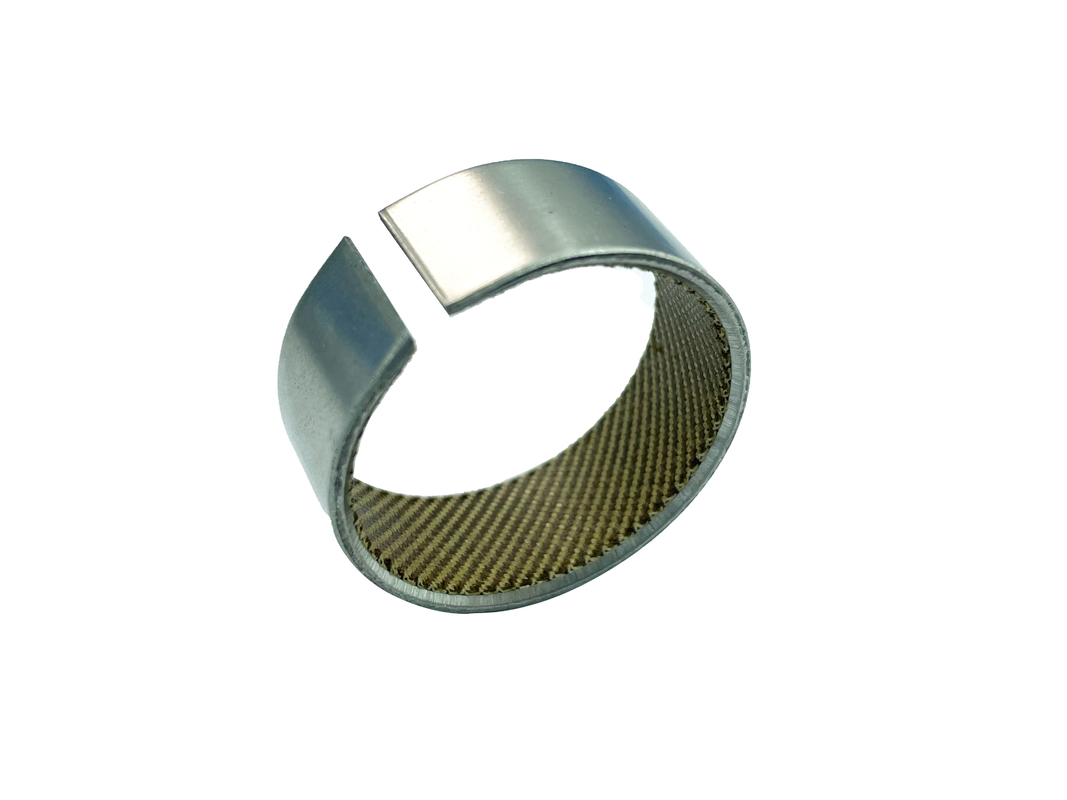

Boccola in acciaio inossidabile, Strato scorrevole in tessuto

MISURE STANDARD Misure e materiali speciali sono disponibili su richiesta

Boccola in acciaio inossidabileil materiale del cuscinetto è un tessuto ibrido autolubrificante impregnato di resina con fibre sulla superficie di usura, legato su acciaio inossidabile 316 o Inconel 625 con uno speciale adesivo ad alta temperatura. È stato sviluppato per l'uso come rivestimento a basso attrito per cuscinetti dello stelo della valvola, in particolare in applicazioni ad alta temperatura come vapore e prodotti chimici di processo.

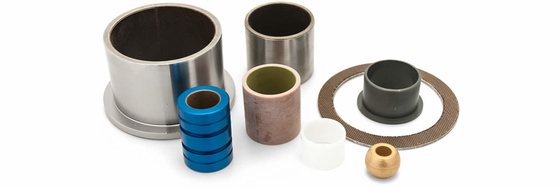

I cuscinetti autolubrificanti sono disponibili in una gamma di forme e dimensioni
i cuscinetti sono a basso attrito, autolubrificanti e hanno elevate capacità di carico. Sono costituiti da unstrato intrecciatolegato a un supporto metallico. Il supporto metallico viene scelto in modo da essere adatto all'applicazione e solitamente è scelto tra acciaio dolce, acciaio dolce zincato, acciaio inossidabile, Inconel, ottone o bronzo.

Applicazioni I cuscinetti autolubrificanti vengono utilizzati per consentire il movimento tra superfici di accoppiamento in molti settori diversi,

ad esempio Valvole: i cuscinetti autolubrificanti sono utilizzati in tutti i tipi di valvole e sono in genere utilizzati per cuscinetti a perno e guide dello stelo. Centrali idroelettriche: i cuscinetti autolubrificanti sono ideali per gruppi di palette di guida delle turbine e i loro attuatori che si adattano alle elevate pressioni superficiali coinvolte. Macchinari agricoli: nei gruppi di perni di articolazione, alberi a bilanciere e attacchi dei trattori agricoli. Gru e attrezzature di sollevamento: i produttori di gru e paranchi utilizzano la capacità dei cuscinetti autolubrificanti di gestire carichi molto elevati nei perni dei piedi del braccio e nei punti di cerniera e rinforzo nel gruppo del pendente dell'albero che sono inaccessibili per la lubrificazione a grasso. I cuscinetti autolubrificanti sono completamente autolubrificanti e normalmente funzionano a secco, tuttavia possono essere utilizzati anche in presenza di lubrificanti o altri fluidi. Nel funzionamento a secco, i cuscinetti autolubrificanti sono consigliati quando basse velocità superficiali sono combinate con carichi elevati (vedere il Manuale tecnico).

Caratteristiche e vantaggi

strato intrecciatocuscinetti: sono autolubrificanti e funzionano senza lubrificazione esterna. ? Sono privi di stick-slip, consentendo un facile movimento e funzionamento. ? Sono di natura composita e non hanno le tendenze allo scorrimento a freddo delle resine solide e riempite. ? Hanno un'elevata resistenza all'usura che garantisce una lunga durata. ? Possono funzionare a temperature oltre l'intervallo della maggior parte dei lubrificanti da -50 °C a +150 °C. ? Sono resistenti alla corrosione, quindi possono essere utilizzati con liquidi aggressivi come acqua di mare, benzina, acidi, soluzioni detergenti, oli idraulici, idrossido di ammonio, oli. ? Sono resistenti e possono sopportare carichi fino a 420 N/mm2 per acciaio inossidabile e Inconel. ? Hanno una buona stabilità dimensionale e la capacità di essere formati con tolleranze strette.

Quando legati all'acciaio, i materiali mantengono la capacità di formarsi e in larga misura hanno un'elevata capacità di carico.
È composto da composito di politetrafluoroetilene, maglia di rame tranciata e retro in acciaio. La struttura del materiale ha le caratteristiche di portanza del nastro di base del composto di politetrafluoroetilene e la capacità di sagomatura della maglia metallica tagliata a punzone.
La boccola e l'albero del perno possono essere utilizzati con un accoppiamento con interferenza per produrre uno spessore di parete di 1 mm o più spesso del cuscinetto e allo stesso tempo ottenere un accoppiamento con interferenza nell'alloggiamento. Possono essere utilizzati vari metodi per proteggere la cassa in acciaio dalla corrosione.

Disponibilità

La guarnizione standard è realizzata in grafite lubrificante e possono essere aggiunti altri riempitivi a seconda delle necessità. Lo stile della boccola può essere di tipo guarnizione, tipo manicotto dritto, tipo flangia e tipo stampaggio profondo.

Costruzione

strato intrecciatocuscinetto è un materiale di cuscinetto autolubrificante di proprietà costituito da fibre intrecciate applicate a un supporto rigido. Per assicurare il miglior legame possibile tra le fibre e il materiale di supporto, una fibra secondaria più facilmente legabile è intrecciata con le fibre in modo che sia prevalentemente presentata sul lato del cuscinetto del tessuto.

strato intrecciatoi cuscinetti hanno la capacità di resistere al flusso freddo sotto carichi estremamente elevati perché le fibre monofilamento hanno una resistenza alla trazione di circa 15 volte maggiore rispetto alle resine dritte. Il flusso freddo è inoltre ridotto al minimo dall'efficace intrappolamento dei fasci di fibre da parte delle resine leganti ad alta resistenza.

strato intrecciatocuscinetti: il supporto metallico viene scelto in base all'applicazione e solitamente è disponibile in acciaio dolce, acciaio dolce zincato, acciaio inossidabile, Inconel, ottone o bronzo.

ILtessutoè incorporato in resina artificiale e saldamente legato al corpo di supporto. Il materiale non si espande ed è chimicamente resistente alla maggior parte dei supporti. È particolarmente adatto per il movimento oscillante, ma può essere utilizzato anche per il movimento rotatorio o lineare.

Boccola in acciaio inossidabile,TessutoLo strato scorrevole può supportare carichi pesanti e dissipare bene il calore. Il corpo in acciaio consenteinstallazione facile e sicuraanche aalte temperatureo inalloggiamenti in metallo leggero. Loro hannobuona scorrevolezzacaratteristiche e unabasso coefficiente di attrito.

Problemi tipici che inducono all'uso distrato intrecciatocuscinetti a cespugli.

1. Non è possibile mantenere le pellicole lubrificanti.

2. I lubrificanti sono inaccettabili o indesiderati a causa della contaminazione.

3. I fluidi non lubrificanti sono difficili da escludere dall'area del cuscinetto.

4.Si verificano elevati carichi di impatto statico.

5. La corrosione da sfregamento si verifica con i cuscinetti convenzionali.

6. L'assenza di stick-slip è una caratteristica auspicabile.

7. Sono coinvolti movimenti oscillanti o scorrevoli.

8.Si verificano condizioni di carico elevato con velocità relativamente basse.

9. Sono presenti sostanze corrosive.

10. Prevalgono condizioni di temperatura insolite.

11.I problemi di distorsione creano disallineamenti.

12. È importante ridurre i costi di manutenzione.

Acciaio inossidabile con tessuto incollato sullo strato scorrevole,Senza manutenzione

Dettagli tecnici

• Capacità di carico specifica statica ≤420 [N/mm2]
• Capacità di carico specifica dinamica≤180 [N/mm2]
• Velocità di scorrimento ≤0,16 [m/s]
• Valore di attrito0,03 [µ] a 0,07 [µ]
• Temperatura di deformazione -50 [°C] a +150 [°C] (brevemente fino a +180)

Materiale

• Materiale di supporto Acciaio inossidabile
• Strato scorrevoleTessuto in fibra
• Acciaio inossidabile standard SS304, ma sono disponibili anche altre leghe a seconda dell'applicazione

Dettagli sulla tolleranza

• Alloggiamento ØH7
• Boccola Ø interno dopo il montaggioH8
• Tolleranza dell'albero in base all'applicazione

Materiale dell'albero


Acciaio temprato, materiali cromati 45-50 HRC, finitura superficiale <0,8 Ra




Proprietà


Boccola in acciaio inossidabile, strato scorrevole in tessutoha moltobuona scorrevolezzaabilità con unabasso valore di attrito.Nessun effetto stick-slip e nessuna espansione dovuta all'umidità. moltobuona resistenza all'usura.


Cuscinetti lisci a secco costituiti da unacciaio inossidabilecorpo di supporto e strato scorrevole esente da manutenzione


– Il corpo di supporto consentefacile utilizzo e installazione sicura.
- ILtessutoè incorporato in resina artificiale e saldamente legato al corpo di supporto. L'incollaggio è resistente all'umidità e non si espande.
– Il limite di carico perBoccola in acciaio inossidabile, Lo strato scorrevole del tessuto è determinato dalla resistenza del corpo di supporto e dallo strato scorrevole


Adatto a un'ampia varietà di applicazioni, tra cui:

–Macchine per iniezione plastica: supporto cuscinetto leva gomito
–Gru: braccio articolato e supporto cuscinetto cilindro
–Caricatori: supporto cuscinetto braccio e cilindro
–Veicoli commerciali: cuscinetto piattaforma idraulica
–Macchine tessili e da stampa: cuscinetto catena trasportatrice
–Vagoni passeggeri: linea di trasmissione, sospensione dell'assale
–Carrello elevatore: supporto cuscinetto albero elevatore
–Tecnologia del traffico ferroviario: cuscinetto di accoppiamento
–Dighe: supporti per paratoie radiali e paratoie a battente
–Attrezzature minerarie: disposizione dei cuscinetti di sospensione, cuscinetto del meccanismo di traslazione, boccole del perno
–Ingegneria ambientale: cuscinetto del braccio di estensione, cuscinetto a rulli del binario.



■Sonosenza manutenzioneper la vita
(il lubrificante può ridurre la durata utile)
■ Può essere utilizzato al posto di cuscinetti in acciaio, bronzo e plastica
(può supportare carichi più pesanti rispetto ai cuscinetti lisci convenzionali)
■ Adatto per supporti di cuscinetti con spazio di progettazione limitato
■ Può supportarecarichi alternati elevatie movimento rotatorio
■ Particolarmente adatto per supporti di cuscinetti con spazio di progettazione limitato
■ Sono adatti permoto lineare
■ Avere un moltobasso coefficiente di attrito
■ Averebuone caratteristiche di smorzamento
■Facile da installare:i cuscinetti vengono premuti nel foro dell'alloggiamento e non richiedono ulteriori posizionamenti assialiN


Esempio di applicazione


I caricatori con sterzo a perno, noti anche come caricatori articolati, sonorobusti veicoli da trasporto fuoristrada, spesso utilizzati in ambienti difficili.Il principio di sterzo li rende molto manovrabili e possono effettuare movimenti precisi in uno spazio molto piccolo. Per trasportare il materiale viene utilizzata una benna. La benna mobile è collegata al collegamento di guida e all'impianto idraulico di sollevamento tramite bracci. Il collegamento di guida e il collegamento dello sterzo sono accoppiati all'assale anteriore. Il collegamento dello sterzo trasmette il movimento del volante all'assale anteriore. Ciò consente alle ruote anteriori di essere ruotate o allineate rispetto all'assale posteriore. I giunti della benna e dello sterzo devono funzionare senza problemi e la loro agilità illimitata deve essere garantita anche dopo che il caricatore non è stato utilizzato per lunghi periodi. I cuscinetti consentono solo il movimento di rotazione e sono soggetti acarichi d'urto elevatiI supporti dei cuscinetti devono essere facili da installare esenza manutenzione.
