| Marchio: | Graphite Bearing Design |
| Numero di modello: | Boccole della grafite |
| MOQ: | Quantità di ordine minimo imbussolante bronzea di dimensione standard piccola |
| prezzo: | Oilless Bushings High Quality Price Ratio B2B |
| Condizioni di pagamento: | T/T in anticipo |
| Capacità di approvvigionamento: | Boccole bronzee dell'affare online, bronzine |
I cuscinetti a boccola in grafite, in particolare quelli di grado C86300, sono ampiamente utilizzati in varie applicazioni industriali grazie alle loro proprietà uniche e al design senza olio. Questi cuscinetti offrono diversi vantaggi come eccellenti proprietà autolubrificanti, resistenza alle alte temperature e resistenza alla corrosione, rendendoli adatti ad ambienti esigenti.
Il grado C86300 dei cuscinetti a boccola in grafite è composto da una lega a base di rame con un'alta percentuale di particelle di grafite incorporate nella matrice. Questa combinazione conferisce ai cuscinetti un'eccellente resistenza all'usura e la capacità di funzionare senza la necessità di lubrificazione esterna.
Il design senza olio di questi cuscinetti riduce significativamente il rischio di contaminazione e la necessità di manutenzione, rendendoli ideali per applicazioni in cui la lubrificazione può essere difficile o indesiderabile. Inoltre, le proprietà autolubrificanti delle particelle di grafite consentono ai cuscinetti di funzionare in modo fluido ed efficiente per lunghi periodi di tempo.
I cuscinetti a boccola in grafite sono disponibili in una varietà di dimensioni e configurazioni per soddisfare le esigenze specifiche di diverse applicazioni. I fornitori all'ingrosso offrono questi cuscinetti a prezzi competitivi, consentendo ai clienti di acquistare all'ingrosso e risparmiare sui costi.
In sintesi, i cuscinetti a boccola in grafite realizzati con materiale di grado C86300 sono una soluzione affidabile ed economica per applicazioni che richiedono cuscinetti senza olio e autolubrificanti. Le loro proprietà uniche e la durata li rendono una scelta popolare tra gli utenti industriali.
F1126 - Boccola di guida per set di espulsione - DME - Mat. 2.0598 - 200HB - Grafite
C86300.pdf Cuscinetto in bronzo
Materiale per boccole in bronzo grafite equivalente Composizione ASTM C86300. Offriamo ordini all'ingrosso e all'ingrosso di boccole in bronzo grafite per aziende e uso commerciale dalla Cina. Gli ordini all'ingrosso sono disponibili nelle nostre Tolleranze standard, nonché in una varietà di altri materiali in bronzo senza olio, boccole in ottone, bronzo fuso. Gli ordini di grandi dimensioni includono piccole e grandi dimensioni e/o flange personalizzate sono realizzate su ordinazione dalla Cina. Vi preghiamo di contattarci via e-mail oggi stesso e di specificare la quantità dell'ordine desiderata
in modo che possiamo contattarvi con maggiori informazioni.
Materiali in lega

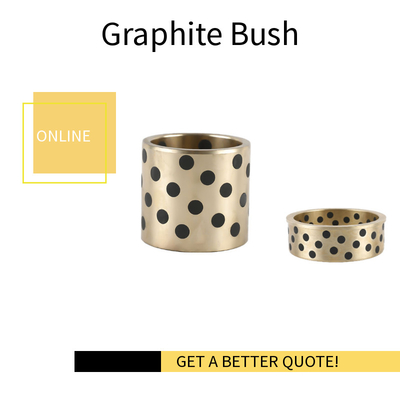

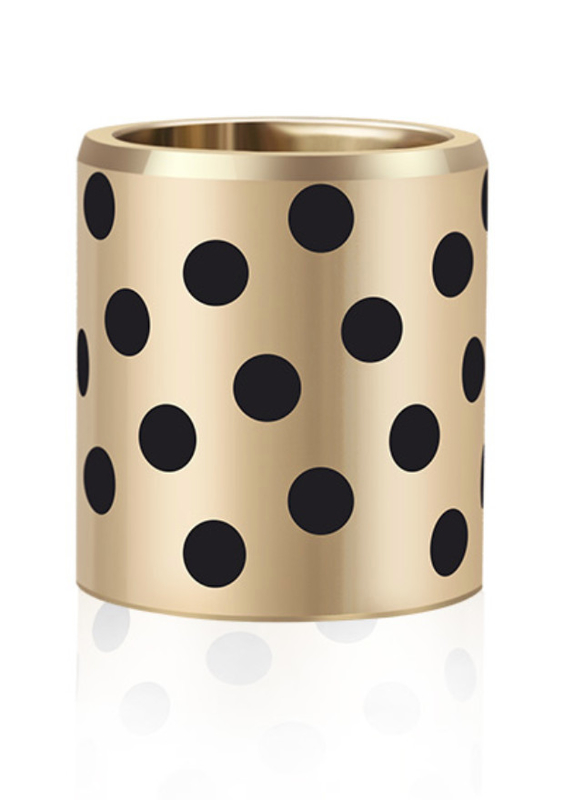

Boccole in bronzo al manganese con inserti in grafite
¾” ID x 1-1/8” OD x ¾” di lunghezza
1” ID x 1-3/8” OD x ¾” di lunghezza
1-1/4” ID x 1-5/8” OD x ¾” di lunghezza
| Modello | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
|---|---|---|---|---|---|---|---|
| Grado Marchi cinesi GB1776-87 |
ZCuZn25 AI6Fe3Mn3 |
ZCuSn6Zn6Pb3 | ZCuAI10Fe3 | ZCuSu10P1 | Acciaio+ZCuSn6Zn6Pb3 | HT250 | GCr15 |
| Internazionale ISO1338 |
GCuZn25 AI6Fe3Mn3 |
GCuSn6Zn6Pb3 | GCuAI10Fe3 | CuSn12 | Acciaio+CuSn6Zn6Pb3Fe3Ni5 | - | B1 |
| Germania DIN |
G-CuZn25 AI5 |
GB-CuSn5Zn5Pb5 | GB-CuAI10Ni | GB-CuSn10 | Acciaio+CuSn6Zn6Pb3Ni | - | 100Cr6 |
| Giapponese JIS |
HBsC4 | BC6 | AIBC3 | BC3 | BC6 | FC250 | SUJ2 |
| Stati Uniti ASTM/UNS |
C86300 | C83600 | C95500 | C90800 | C83600 | Class40 | 52100 |
| Standard britannico | HTB2 | LG2 | AB1 | PB4 | LG2 | - | - |
Composizione chimica della lega del materiale
| Elementi chimici | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
|---|---|---|---|---|---|---|---|
| Cu ( % ) | Resto | Resto | Resto | - | - | ||
| Sn ( % ) | - | 6 | - | 10 | 6 | - | - |
| Zn ( % ) | 25 | 6 | - | - | 6 | - | - |
| Ni ( % ) | - | - | - | - | - | - | - |
| AI ( % ) | 6 | - | 10 | - | - | - | - |
| Fe ( % ) | 3 | - | 3 | - | - | Resto | Resto |
| Mn ( % ) | 3 | - | - | - | - | 0.905 - 1.3 | 0.20 - 0.40 |
| Cr ( % ) | - | - | - | - | - | - | 1.30 - 1.65 |
| C ( % ) | - | - | - | - | - | 2.5 - 4 | 0.95 - 1.05 |
| Si ( % ) | - | - | - | - | - | 1.0 - 1.3 | 0.15 -0.35 |
| Pb ( % ) | - | 3 | - | - | 3 | - | - |
Parametri tecnici
| Prestazioni | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
|---|---|---|---|---|---|---|---|
| Carico massimo P ( N/mm² ) | 100 | 60 | 70 | 60 | 250 | ||
| Velocità massima V ( m/s ) | Asciutto 0.4 olio 5 | 2 | 2 | 0.5 | 0.1 | ||
| Max.PV ( N/mm²·m/s ) | 3.8 | 0.5 | 0.6 | 0.8 | 2.5 | ||
| Densità ρ( g/cmsup3 ) | 8.0 | 8.0 | 7.6 | 7.3 | 7.8 | ||
| Resistenza alla trazione ( N/mm² ) | > 600 | > 250 | > 500 | > 250 | > 1500 | ||
| Allungamento ( % ) | > 10 | > 4 | > 10 | - | - | ||
| Durezza ( HB ) | > 210 | > 80 | > 80 | > 160 | HRC> 55 | ||
| Temperatura massima ( ℃ ) | 300 | 350 | 300 | 400 | 350 | ||
| Coefficiente di attrito ( μ ) | Lubrificazione a olio: 0.03 | Attrito (a secco): 0.16 | |||||
Le boccole in bronzo con inserti in grafite sono tutte autolubrificanti e non richiedono manutenzione. Queste boccole sono lavorate in bronzo fuso continuo e riempite con inserti di lubrificante solido. Una boccola e la sua superficie di accoppiamento
dovrebbero sempre essere separate da un film di lubrificante. Con le boccole in bronzo con inserti in grafite non è richiesta alcuna forma di lubrificazione supplementare.
Lo strato superficiale è migliorato con grafite per ottenere il coefficiente più basso
Ordini all'ingrosso e all'ingrosso di boccole in grafite
SE 112 Graphite Bush 50 62 50mm C86300
Temperatura di esercizio delle boccole in grafite da -40℃ a 300 ℃, mos2, Tolleranze secondo lo standard TS12115
| Requisiti chimici | ||||||||||||
| Rame Lega UNS n. |
Composizione, % max, salvo diversa indicazione | |||||||||||
| Nichel | ||||||||||||
| Rame | Stagno | Piombo | Zinco | Ferro | Compreso | Alluminio | Manganese | Antimonio | Zolfo | Fosforo | Silicio | |
| Cobalto | ||||||||||||
| C86300 | 60.0–66.0 | 0.20 | 0.20 | 22.0–28.0 | 2.0–4.0 | 1.0A | 5.0–7.5 | 2.5–5.0 | ... | ... | ... | ... |
| C90500 | 86.0–89.0 | 9.0–11.0 | 0.30 | 1.0–3.0 | 0.20 | 1.0A | 0.005 | ... | 0.20 | 0.05 | 0.05B | 0.005 |
| C91100 | 82.0–85.0 | 15.0–17.0 | 0.25 | 0.25 | 0.25 | 0.50A | 0.005 | ... | 0.20 | 0.05 | 1.0B | 0.005 |
| C91300 | 79.0–82.0 | 18.0–20.0 | 0.25 | 0.25 | 0.25 | 0.50A | 0.005 | ... | 0.20 | 0.05 | 1.0B | 0.005 |
| C93700 | 78.0–82.0 | 9.0–11.0 | 8.0–11.0 | 0.8 | 0.7C | 0.50A | 0.005 | ... | 0.50 | 0.08 | 0.10B | 0.005 |
| A Nel determinare il rame minimo, il rame può essere calcolato come rame più nichel. | ||||||||||||
| B Per le fusioni continue, il fosforo deve essere 1,5 % max. | ||||||||||||
| C Il ferro deve essere 0,35 % max. quando utilizzato per il supporto in acciaio. | ||||||||||||
Boccola realizzata mentre aspetti
Boccole di riparazione per cilindri idraulici
Produzione di cuscinetti scorrevoli per cilindri idraulici
Servizio di fresatura / tornitura
Saldatura / Fabbricazione leggera
Ingegneria in loco
Siamo in una posizione unica nel settore delle boccole di riparazione per cilindri idraulici.
Servizi di boccole di ricambio per cilindri idraulici in Cina
|
Cu%1 |
Pb% |
Sn% |
Zn% |
Fe% |
Ni%1,2 |
Al% |
Mn% |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Composizione chimica secondo le boccole in bronzo ASTM C86300 |
|||||||||||
|
60.00- |
|
|
22.00- |
2.00- |
|
5.00- |
2.50- |
||||
La resistenza all'usura dorso metallico con i lubrificanti solidi può fornire continuamente una fonte di lubrificazione durante il funzionamento del cuscinetto per ottenere la caratteristica di autolubrificazione. Con la combinazione di carico pesante e resistenza agli urti del metallo e basso attrito fattore del non metallo, questo materiale è adatto alle varie condizioni di lavoro.

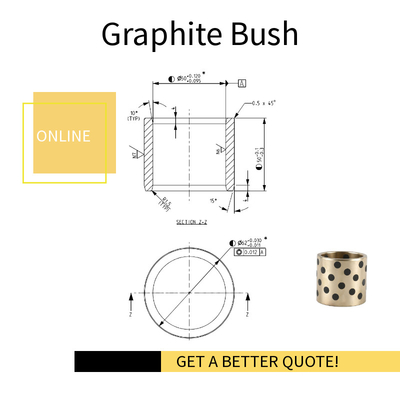

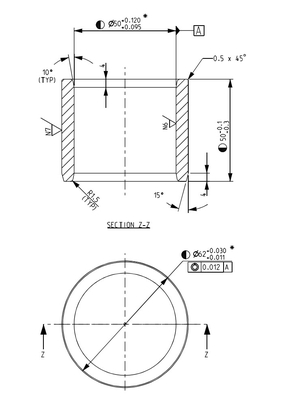

Disegno dimensionale dei cuscinetti autolubrificanti metallici:
ID50MM*OD62MM*LUNGHEZZA50MM
| Tipo | 650 | 650S5 | 650W1 | 650W3 | 650S1 | 650S2 | 650S3 | |
| Materiale | CuZn25AI5Mn4Fe3 | CuSn5Pb5Zn5 | CuAl10Ni5Fe5 | CuSn12 | ||||
| Densità | 7.8 | 8.9 | 7.8 | 8.9 | ||||
| Durezza HB | ≥210 | ≥250 | ≥210 | ≥230 | ≥70 | ≥150 | ≥75 | |
| Resistenza alla trazione MPa | ≥750 | ≥800 | ≥755 | ≥755 | ≥250 | ≥500 | ≥270 | |
| Resistenza allo snervamento MPa | ≥450 | ≥450 | ≥400 | ≥400 | ≥90 | ≥260 | ≥150 | |
| Allungamento % | ≥12 | ≥8 | ≥12 | ≥12 | ≥13 | ≥10 | ≥5 | |
| Coefficiente di espansione termica | 1.9x10*%/°C | 1.8x10*9/°C | 1.6x10^*/°C | 1.8x10*/°C | ||||
| Temperatura di esercizio massima | -40~+300°C | -40~+400°C | ||||||
| Carico massimo MPa | 50 | 75 | 75 | 100 | 50 | |||
| Velocità massima m/s | Asciutto | 0.5 | 0.1 | 0.5 | 0.1 | 0.5 | ||
| Lubrificato | 1 | 0.25 | 1 | 0.25 | 2.5 | |||
| Max. PV (N/mm2*m/s) | Asciutto | 1.65 | 1 | |||||
| Lubrificato | 3.25 | 1.65 | ||||||
I dati di cui sopra sono raccomandati da viiplus. I dati di progettazione devono essere valutati in base alle particolari condizioni di applicazione.
CuZn25AI5Mn4Fe3 Dimensione della boccola in bronzo
boccola in rame grafite lineare boccola autolubrificante JDB ID 40mm OD 45mm 48mm 50mm
Autolubrificato quando la lubrificazione standard non è praticabile
Funziona bene sotto vari carichi, tipi e velocità di funzionamento
Resiste agli ambienti corrosivi e ostili
Prestazioni eccellenti a temperature da medie ad alte fino a 600° F
Compatibile con la maggior parte dei lubrificanti viscosi e delle applicazioni di olio e grasso
| Lubrificante | Caratteristica | Applicazioni tipiche |
| SL1 Grafite + Additivi |
Buona resistenza chimica e basso attrito coefficienti. Temperatura di esercizio fino a +400oC |
Adatto per applicazioni industriali generali esposte a l'atmosfera. |
| SL4 +MoS2+Additivi |
Bassi coefficienti di attrito e buona lubrificazione con acqua caratteristica. Temperatura di esercizio fino a +300oC |
Adatto per condizioni di lubrificazione con acqua. Le applicazioni includono navi, turbine idrauliche e turbine a vapore. |
Le applicazioni per le boccole con inserti in grafite sono praticamente illimitate. Da applicazioni difficili da manutenere ad ambienti ad alta temperatura ad applicazioni con carichi pesanti
le boccole in bronzo con inserti in grafite mostrano un'eccellente resistenza all'usura e al servizio. Tali applicazioni includono:
Acciaierie, scarichi di forni, apparecchiature di essiccazione, torrefattori, scambiatori di calore, presse, linee di assemblaggio, macchine utensili, trasportatori a catena, strutture offshore, gru a ponte,
Verricelli, portelli, bracci del timone, apparecchiature di sollevamento, cartiere e cartiere, cuscinetti a collegamento a ginocchiera per macchinari per stampaggio a iniezione, miscelatori, smerigliatrici, polverizzatori, macchinari edili, miniere
impianti, cuscinetti a braccio, pale meccaniche e altro.
| TIPO | DESCRIZIONE |
| BOCCOLA CON INSERTI IN GRAFITE | 35*25*35 |
| 40*30*30 | |
| 40*30*35 | |
| 40*30*40 | |
| 40*30*45 | |
| 45*35*30 | |
| 45*35*35 | |
| 45*35*45 | |
| 45*35*50 | |
| 50*40*30 | |
| 70*60*60 | |
| 50*40*35 | |
| 50*40*40 | |
| 50*40*45 | |
| 50*40*50 | |
| 50*40*55 | |
| 55*45*45 | |
| 60*50*45 | |
| 60*50*50 | |
| 40x30x25 | |
| 48x38x55 | |
| 40x30x20 | |
| 55x45x60 | |
| 40x35x35 | |
| 38x25x30 | |
| 38x30x30 | |
| 38x30x45 | |
| 38x30x35 | |
| 38X30X40 | |
| 40x30x44.8 | |
| 40x30x45 | |
| 30x25x30 | |
| 45x30x45 | |
| 48x40x30 | |
| 40x30x34 | |
| 70x60x62 | |
| 38.8x30.8x30 | |
| 30*25*20 | |
| 33*25*30 | |
| 48*40*40 | |
| 75*60*60 | |
| 60*50*70 | |
| 75*60*65 | |
| 85*70*75 | |
| 36*30*35 | |
| 105*90*100 | |
| 100*85*95 | |
| 95*85*110 | |
| 95*85*95 | |
| 60*50*49 | |
| 60*50*50 | |
| 55*50*45 | |
| 50*45*40 | |
| 35*30*30 | |
| 80*65*60 | |
| 80*65*75 | |
| 86*71*85 | |
| 95*80*70 | |
| 80/70*60*27/5 | |
| 80/70*60*33/5 | |
| 35x25x30 | |
| 35x25x40 | |
| 45x35x30 | |
| 45x35x40 | |
| 55x45x40 | |
| 55x45x30 | |
| 55x45x50 | |
| 55x45x70 | |
| 62x45x43 | |
| 60x50x55 | |
| 60x50x60 | |
| 60x50x65 | |
| 65x55x40 | |
| 65x55x55 | |
| 65x55x60 | |
| 65x55x70 | |
| 65x55x75 | |
| 70x55x45 | |
| 70x55x50 | |
| 75x60x50 | |
| 75x60x75 | |
| 75x60x90 | |
| 80x60x50 | |
| 70x50x50 | |
| 65x50x50 | |
| 70x55x42 | |
| 60x50x45 | |
| 62x45x42 | |
| Boccola con inserti in grafite | 35*25*30 |
| 45*35*35 | |
| 33*25*20 | |
| 40*30*40 | |
| 45*35*50 | |
| 50*40*50 | |
| 50*40*60 | |
| 55*45*50 | |
| 60*45*60 | |
| 60*50*60 | |
| 60*50*70 | |
| 65*50*70 | |
| 65*55*50 | |
| 70*55*60 | |
| 75*60*50 | |
| 75*60*80 | |
| 80*65*60 | |
| 90*70*70 | |
| 90*75*70 | |
| 100*80*50 | |
| 90*80*100 | |
| 110*90*60 |
