I cuscinetti a manicotto flangiati, noti anche come boccole flangiate o cuscinetti montati su flangia, sono un tipo di componente meccanico progettato per fornire supporto e ridurre l'attrito tra due parti in movimento. Questi cuscinetti sono caratterizzati dal loro design flangiato, che consente una facile installazione e un fissaggio sicuro a vari componenti di macchinari.

Le boccole in ottone, d'altra parte, sono boccole realizzate in ottone, una lega di rame-zinco nota per la sua eccellente conduttività, resistenza alla corrosione e lavorabilità. Le boccole in ottone sono comunemente utilizzate in applicazioni in cui precisione, durata e resistenza all'usura sono fondamentali.

La combinazione di cuscinetti a manicotto flangiati e boccole in ottone offre una soluzione robusta e affidabile per un'ampia gamma di applicazioni industriali. Il design flangiato dei cuscinetti fornisce un montaggio sicuro, mentre il materiale in ottone delle boccole garantisce un'eccellente resistenza all'usura e durata. Insieme, questi componenti possono contribuire a migliorare le prestazioni e l'efficienza di vari macchinari e attrezzature.

Quando si selezionano cuscinetti a manicotto flangiati e boccole in ottone per un'applicazione specifica, è importante considerare fattori quali la capacità di carico, la velocità e l'ambiente operativo. Inoltre, una corretta installazione e manutenzione sono fondamentali per garantire le prestazioni a lungo termine di questi componenti.

In conclusione, i cuscinetti a manicotto flangiati e le boccole in ottone sono componenti essenziali per molte applicazioni industriali. La loro combinazione di montaggio sicuro, eccellente resistenza all'usura e durata li rende una scelta affidabile per migliorare le prestazioni e l'efficienza di macchinari e attrezzature.

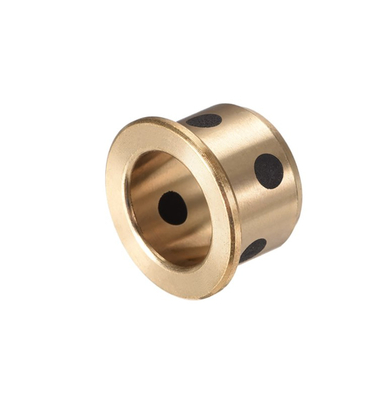

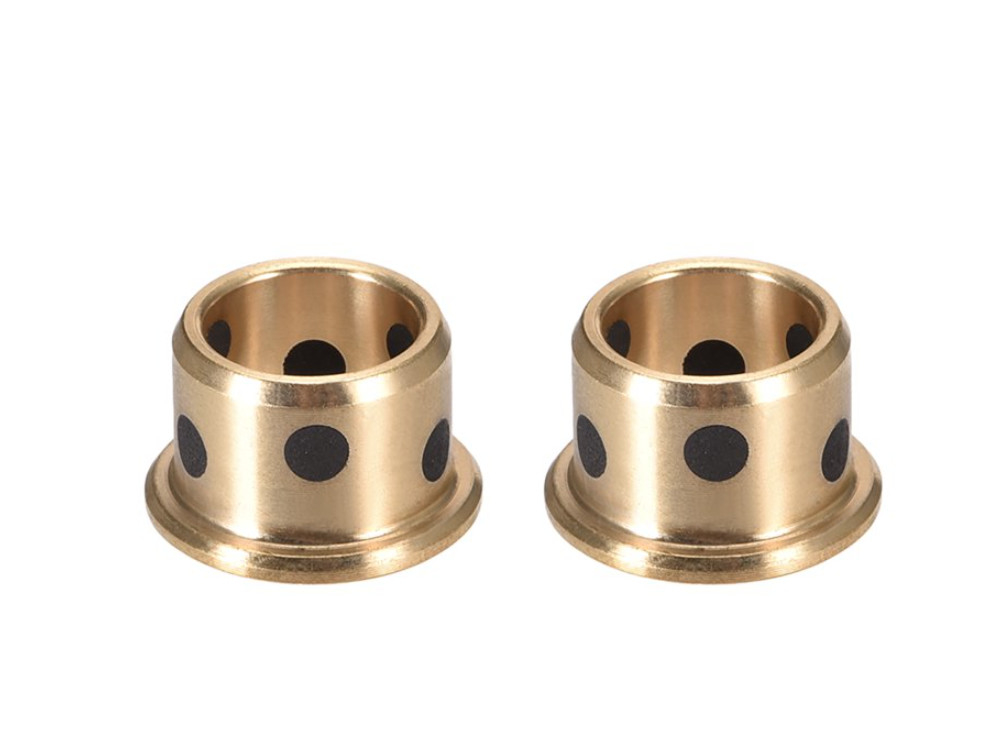

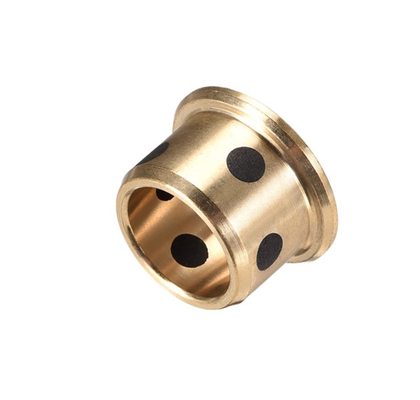

Cuscinetti a manicotto flangiati | Boccole in ottone

Cuscinetti a manicotto flangiati Boccole in ottone cuscinetto di viiplus.com n - può essere utilizzato con ogni applicazione. Oilless Bearings Metric Flange Bushes.pdf

Senza lubrificazione✓ senza manutenzione✓ ...

Componenti per stampi per presse

Parti standard per boccole in bronzo

Attrezzature per stampaggio a iniezione di parti scorrevoli

Specifiche:

Materiale: ZCuZn25Al6Fe3Mn3+Grafite

Seleziona il tipo di boccola flangiata, configura, ordina. VIIPLUS consegna puntualmente e offre prezzi equi.

Caratteristiche

Il materiale in ottone della boccola flangiata fornisce resistenza meccanica e capacità di caricodel cuscinetto e i lubrificanti solidi forniscono una fonte di lubrificazione continua per stabilire un sistema di lubrificazione affidabile. È adatto per le condizioni di applicazione di medio acarico elevato e dove è necessaria una frequente operazione di riavvio. Le applicazioni tipiche includono la macchina per iniezione di plastica, la barra di collegamento, i macchinari portuali, la paratoia e i macchinari minerari.





Struttura:



1. Grafite lubrificante, fornisce la lubrificazione iniziale per ridurre l'attrito.

2. Lubrificanti solidi, allineati in base alla direzione del movimento del cuscinetto per formare un film lubrificante

migliorando i coefficienti di attrito e la caratteristica di resistenza all'usura.

3. Materiale in bronzo, fornisce resistenza meccanica e migliora la resistenza agli urti e alla corrosione.

Tipo di metallo principale



Tipo		650	650S5	650W1	650W3	650S1	650S2	650S3
Materiale		CuZn25AI5Mn4Fe3				CuSn5Pb5Zn5	CuAl10Ni5Fe5	CuSn12
Densità		7.8				8.9	7.8	8.9
Durezza HB		≥210	≥250	≥210	≥230	≥70	≥150	≥75
Resistenza alla trazione MPa		≥750	≥800	≥755	≥755	≥250	≥500	≥270
Resistenza allo snervamento MPa		≥450	≥450	≥400	≥400	≥90	≥260	≥150
Allungamento %		≥12	≥8	≥12	≥12	≥13	≥10	≥5
Coefficiente di espansione termica		1.9x10*%/°C				1.8x10*9/°C	1.6x10^*/°C	1.8x10*/°C
Temperatura massima di esercizio		-40~+250°C				-40~+400°C
Carico massimo MPa		50	75	75	100	50
Velocità massima m/s	A secco	0.5	0.1	0.5	0.1	0.5
	Lubrificato	1	0.25	1	0.25	2.5
PV massimo (N/mm2*m/s)	A secco	1.65				1
	Lubrificato	3.25				1.65

Lubrificanti solidi
