| Marchio: | VIIPLUS |
| Numero di modello: | L-chiavette - rame senza olio |
| MOQ: | Negoziabile |
| prezzo: | negoziabile |
| Condizioni di pagamento: | T/T |
| Capacità di approvvigionamento: | Produttori, fornitori, fabbrica, commercio all'ingrosso, cuscinetti di vetro, cuscinetti di vetro, c |
La guida a scorrimento Gib autolubrificante in bronzo massiccio per stampi a punzone è un componente di precisione progettato per garantire un funzionamento regolare e affidabile nelle applicazioni di stampi a punzone. Costruito in bronzo massiccio, offre eccezionale durata e resistenza all'usura, garantendo prestazioni di lunga durata anche sotto carichi elevati e uso frequente.
La caratteristica autolubrificante della guida Gib è un vantaggio chiave che riduce la necessità di lubrificazione e manutenzione regolari. Questo design innovativo assicura un'erogazione costante di lubrificante alle superfici di contatto, riducendo al minimo l'attrito e l'usura, con conseguente funzionamento più fluido ed efficiente.
Il materiale in bronzo massiccio scelto per la guida Gib è rinomato per le sue elevate proprietà meccaniche, tra cui resistenza e rigidità. Questo materiale è anche resistente alla corrosione, rendendolo adatto all'uso in vari ambienti industriali.
La guida a scorrimento Gib autolubrificante in bronzo massiccio per stampi a punzone è facile da installare e integrare nei sistemi di stampi a punzone esistenti. Il suo design compatto e la fabbricazione di precisione garantiscono un'aderenza sicura e affidabile, riducendo al minimo qualsiasi potenziale disallineamento o scivolamento.
Nel complesso, la guida a scorrimento Gib autolubrificante in bronzo massiccio per stampi a punzone è una soluzione robusta e affidabile per le applicazioni di stampi a punzone che richiedono un funzionamento regolare ed efficiente. La sua fabbricazione di precisione, il design autolubrificante e i materiali di alta qualità la rendono una scelta affidabile per l'uso industriale.
strisce di usura in bronzo

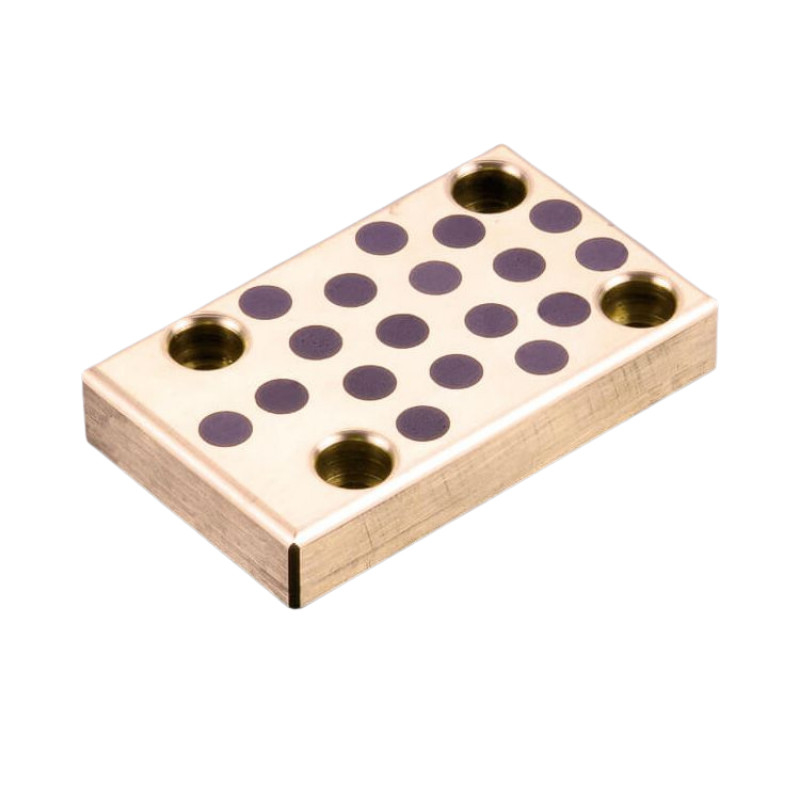

Piastra di scorrimento Gib, piastra di grafite,Le specifiche e le dimensioni di alcune parti potrebbero non essere completamente coperte.
Prodotti personalizzati
Gibs - Lega di rame senza olio
Informazioni dettagliate su cuscinetti autolubrificanti, senza olio, senza olio, boccole di guida, piastre di usura, rondelle, L Gibbs, blocchi a V. Contatto
Parti standard per stampaggio e punzonatura > Elementi di guida > Elementi di guida senza olio
SelfLube produce L-gibs, gibs quadrati e V-gibs, che vengono utilizzati per guidare e controllare il movimento lineare in applicazioni in cui vengono incontrati carichi pesanti: stampi per stampaggio metalli, stampi, macchine speciali e attrezzature pesanti di ogni tipo.
Realizzati in bronzo alluminio massiccio, con o senza grafite autolubrificante, i gib di SelfLube sono disponibili in un'ampia gamma di dimensioni standard in pollici e metriche. E, se un gib standard non è adatto, SelfLube può realizzare economicamente gib personalizzati in quasi tutte le dimensioni.
Inoltre, altri tipi di gib, principalmente relativi agli stampi per stampaggio metalli, possono essere trovati nella sezione Componenti di guida.

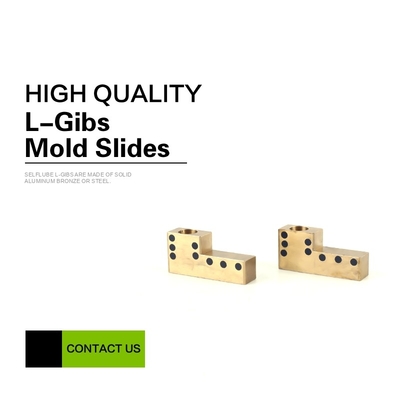

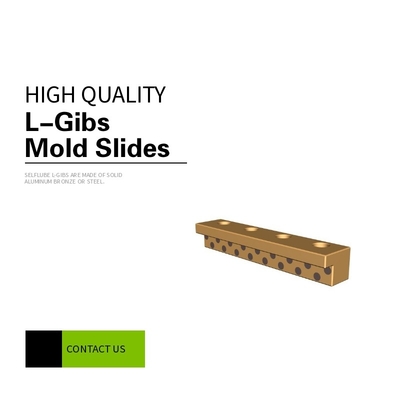

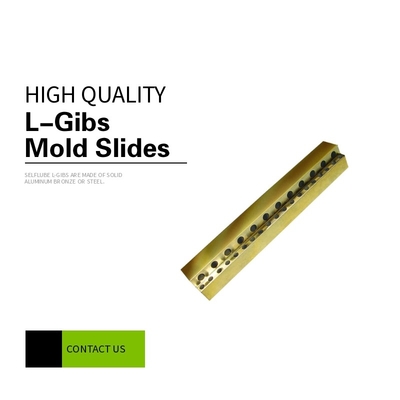

Gli L-gibs SelfLube sono realizzati in bronzo alluminio massiccio o acciaio. Il nostro bronzo alluminio può essere ordinato con o senza grafite autolubrificante o fori di montaggio preforati. Il nostro acciaio è disponibile con o senza fori. Non produciamo L-gibs in acciaio con grafite. Utilizzati per guidare e controllare il movimento lineare, questi componenti sono disponibili in una varietà di dimensioni standard. Se una dimensione standard non funziona per la tua applicazione, SelfLube può facilmente realizzare una dimensione personalizzata.
Bronzo senza fori
Bronzo
Bronzo con grafite senza fori
Bronzo con grafite
| Materiale | CuZn25Al5 | CuSn5Pb5Zn5 | CuAl10Ni5Fe5 | CuSn12 | CuZn32Al5Ni3 |
| Densità | 8 | 8.9 | 7.8 | 8.9 | 8 |
| Durezza HB | >210 | >70 | >150 | >95 | >280 |
| Resistenza alla trazione N/mm2 | >750 | >200 | >600 | >260 | >540 |
| Resistenza allo snervamento N/mm2 | >450 | >90 | >260 | >150 | >450 |
| Allungamento % | >12 | >15 | >10 | >8 | >0.3 |
| Coefficiente di espansione lineare |
1.9x10-5/°C | 1.8x10-5/°C | 1.6x10-5/°C | 1.8x10-5/°C | 1.8x10-5/°C |
| Temperatura massima | -40~+300 | -40~+400 | -40~+400 | -40~+400 | -40~+150 |
| Carico massimo N/mm2 | 100 | 60 | 50 | 70 | 150 |
| Velocità massima (a secco) m/min | 15 | 10 | 20 | 10 | 15 |
| PV massimo N/mm2*m/min (Lubrificazione) |
200 | 60 | 60 | 80 | 200 |
| Deformazione da compressione 300N/mm2 |
<0.01mm | <0.05mm | <0.04mm | <0.05mm | <0.005mm |
| Velocità di scorrimento v: | 30 m/min |
| Materiale di base: | Ottone speciale (SO#50SP2) |
| Autolubrificante: | Sì |
| Lubrificante: | Grafite |
| Pressione superficiale P: | 100 N/mm² |
| Valore P*v: | 200 N/mm² x m/min |
| Temperatura di esercizio: | -50°C / +200°C (max. 300°C) |
| Coefficiente di attrito: | 0,07 |
Guide a scorrimento L-Gibs L'elevata durezza del cuscinetto di lubrificazione solida in ottone impregnato è migliorata sulle guide a scorrimento L-Gibs migliorando ulteriormente la durezza dell'ottone ad alta durezza, dando luogo a maggiore carico capacità portante e migliore proprietà di resistenza all'usura. I prodotti sono ampiamente utilizzati in macchine di colata continua, attrezzature minerarie, attrezzature di ingegneria, macchine per lo stampaggio a iniezione, ecc. A causa della sua elevata durezza, è difficile da lavorare e rifinire, è consigliato solo per applicazioni ad alto carico.
| Materiale di base | CuZn25A16Fe3Mn3 | Carico dinamico | 120N/mm² |
| Durezza di base | HB210~275 | Coefficiente di attrito | <0.16 |
| Temperatura massima | 300℃ | Limite di velocità | a secco 0,4 m/s olio 5 m/s |
Autolubrificante L-Gibs fornisce una usura duratura superficie per produzione elevata stampi che utilizzano guide e camme. Gli L-Gibs sono facili da lavorare e possono essere modellati in qualsiasi configurazione, senza richiedere strumenti speciali.
Sono forniti senza fori preforati, offrendo flessibilità con i modelli di montaggio. Ciò consente la possibilità di lavorare attorno a tubi dell'acqua e altri componenti nello stampo.
Basso coefficiente di attrito fornisce una superficie di usura duratura
Nessun foro preforato equivale a flessibilità del modello di montaggio
Tolleranza ridotta
| Numero di parte | A Selezionabile |
S Selezionabile |
W | T | X | Y | d1 | d2 | h | |
| Tipo | B | |||||||||
| (Lega di rame senza lubrificazione) |
15 | 40 | 5 | 5 | 10 | 5 | 5 | 8 | 4.5 | 4.5 |
| 60 | 5 | 10 | 5 | 5 | 8 | 4.5 | 4.5 | |||
| 80 | 5 | 10 | 5 | 5 | 8 | 4.5 | 4.5 | |||
| 100 | 5 | 10 | 5 | 5 | 8 | 4.5 | 4.5 | |||
| 120* | 5 | 10 | 5 | 5 | 8 | 4.5 | 4.5 | |||
| 150 | 5 | 10 | 5 | 5 | 8 | 4.5 | 4.5 | |||
| 20 | 60 | 8 10 | 5 | 15 | 7 | 7 | 9.5 | 5.5 | 5.5 | |
| 80 | 5 | 15 | 7 | 7 | 9.5 | 5.5 | 5.5 | |||
| 100 | 5 | 15 | 7 | 7 | 9.5 | 5.5 | 5.5 | |||
| 120 | 5 | 15 | 7 | 7 | 9.5 | 5.5 | 5.5 | |||
| 150 | 5 | 15 | 7 | 7 | 9.5 | 5.5 | 5.5 | |||
| 200 | 5 | 15 | 7 | 7 | 9.5 | 5.5 | 5.5 | |||
| 25 | 80 | 10 12 15 | 5 | 20 | 10 | 10 | 11 | 6.5 | 6.5 | |
| 100 | 5 | 20 | 10 | 10 | 11 | 6.5 | 6.5 | |||
| 120 | 5 | 20 | 10 | 10 | 11 | 6.5 | 6.5 | |||
| 150 | 5 | 20 | 10 | 10 | 11 | 6.5 | 6.5 | |||
| 200 | 5 | 20 | 10 | 10 | 11 | 6.5 | 6.5 | |||
| 250 | 5 | 20 | 10 | 10 | 11 | 6.5 | 6.5 | |||
| 30 | 80 | 12 15 20 | 8 | 25 | 10 | 10 | 14 | 9 | 9 | |
| 100 | 8 | 25 | 10 | 10 | 14 | 9 | 9 | |||
| 120 | 8 | 25 | 10 | 10 | 14 | 9 | 9 | |||
| 150 | 8 | 25 | 10 | 10 | 14 | 9 | 9 | |||
| 200 | 8 | 25 | 10 | 10 | 14 | 9 | 9 | |||
| 300 | 8 | 25 | 10 | 10 | 14 | 9 | 9 | |||
