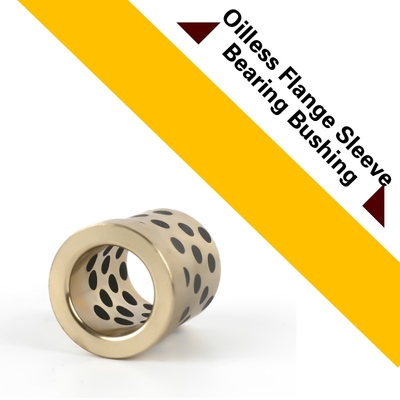

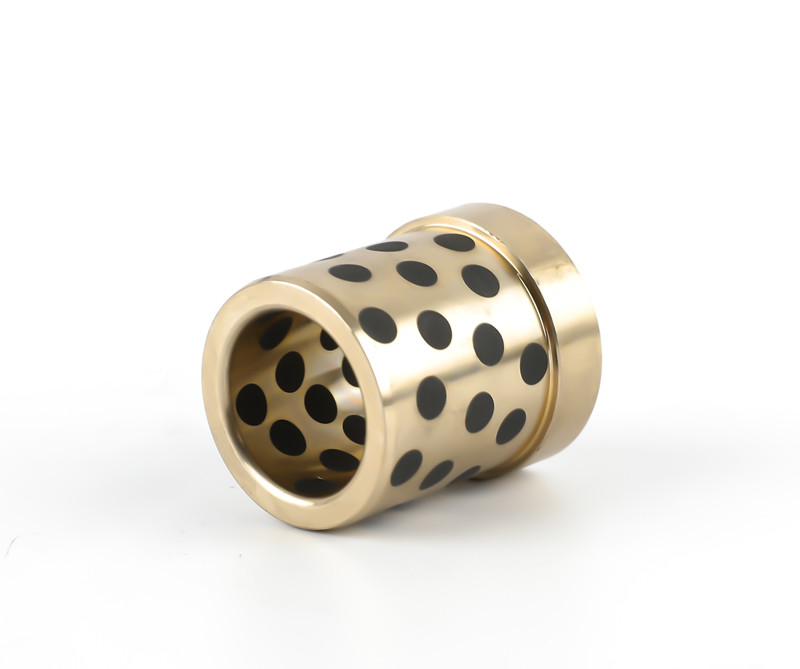

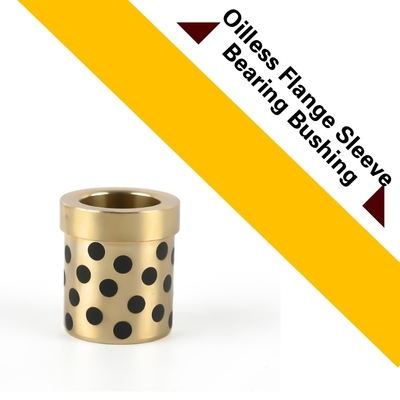

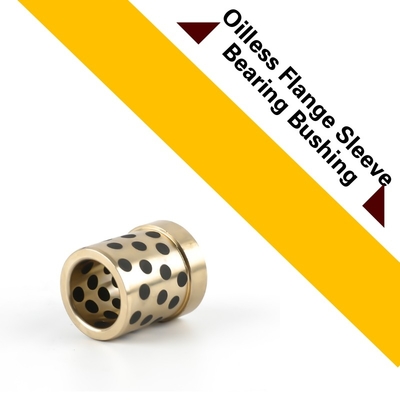

La boccola a flangia senza olio con cuscinetti a matrice di grafite è un componente specializzato progettato per fornire un'eccezionale resistenza all'usura e proprietà autolubrificanti in varie applicazioni industriali. Queste boccole sono tipicamente utilizzate in apparecchiature rotanti ad alto carico e ad alta velocità, come presse, punzoni e altri macchinari per stampi.

La caratteristica principale di questa boccola è il materiale del cuscinetto a matrice di grafite. La grafite è una scelta eccellente per le applicazioni dei cuscinetti grazie al suo basso coefficiente di attrito e all'elevata conducibilità termica. Ciò consente alla boccola di funzionare in modo fluido ed efficiente, anche in condizioni operative estreme.

Il design a flangia della boccola offre maggiore stabilità e supporto, garantendo una vestibilità sicura all'interno del macchinario. La costruzione di tipo a manicotto consente una facile installazione e rimozione, rendendo la manutenzione e la sostituzione un gioco da ragazzi.

Il design senza olio di questa boccola elimina la necessità di una lubrificazione regolare, riducendo significativamente i tempi di fermo e i costi di manutenzione. Ciò è particolarmente vantaggioso nelle applicazioni in cui la lubrificazione può essere difficile o indesiderabile.

La combinazione del materiale del cuscinetto a matrice di grafite e del design della boccola a flangia senza olio offre una soluzione robusta e affidabile per varie applicazioni industriali. Queste boccole sono adatte per ambienti ad alte prestazioni ed esigenti, dove precisione e durata sono fondamentali.

In sintesi, la boccola a flangia senza olio con cuscinetti a matrice di grafite è un componente specializzato progettato per fornire un'eccezionale resistenza all'usura, proprietà autolubrificanti e stabilità in varie applicazioni industriali. Il suo design senza olio e il materiale del cuscinetto in grafite garantiscono un funzionamento regolare ed efficiente, anche in condizioni estreme.

Componenti per stampi per presse, Boccole in bronzo senza olio Dimensioni e catalogo


L'alternativa più competitiva in termini di costi ai cuscinetti in bronzo C93200 (SAE660).

Grazie all'alta qualità e alla variabilità, le nostre boccole senza olio sono ampiamente utilizzate nelle industrie automobilistica, ingegneristica, elettrica e dei beni di consumo. La qualità è la caratteristica numero uno che i nostri partner commerciali si aspettano dai nostri prodotti di cuscinetti a strisciamento. Ci impegniamo a offrire di più – assistenza clienti, servizio tecnico e guida – che i nostri partner commerciali ricevono insieme a materiali di alta qualità per lo stampaggio a iniezione.

La boccola con lubrificante solido incorporato senza olio è realizzata con materiale resistente e incorporata in modo omogeneo con lubrificante solido nel suo corpo.

Supera il limite del cuscinetto generale la cui lubrificazione dipende da un film d'olio.

Quindi è adatta per alte temperature, impieghi gravosi, anticorrosione o dove l'olio è difficile da introdurre.

Le sue prestazioni raddoppiano sia in termini di durezza che di attrito-usura. Ora è ampiamente applicata nelle macchine di colata continua,

Produciamo • Stock • Distribuiamo

Tipicamente ci sono 3 tipi standard di boccole:

Cuscinetto a manicotto
Cuscinetto a flangia (anche boccola a doppia flangia)
Cuscinetto reggispinta (chiamato anche rondella reggispinta)
Ogni tipo è disponibile come cuscinetto liscio, scanalato (olio o grasso) e/o cuscinetto con tappo in grafite.


LEGHE DI BRONZO STANDARD*C93200, C86300 Cuscinetto realizzato in bronzo fuso e inserti di lubrificante solido, inserti di grafite per temperature superiori a 250°C, Autolubrificante / Impregnato d'olio, La boccola con tappo in grafite fornisce autolubrificazione che può funzionare in ambienti ad alta temperatura ambienti. Alta temperatura Funzionamento a secco Boccola a flangia senza olio. Soluzione conveniente, chiedi un preventivo migliore per il tuo codice articolo. Manicotto; Flangiato Disponibile

LUBRIFICANTI SOLIDI


disponibili leghe di bronzo di alta qualità. Incorporati in questa struttura ci sono inserti o tappi di lubrificante solido, che forniscono una lubrificazione continua per basso attrito e tassi di usura e lunga durata.1. Strato di scorrimento con film di rodaggio

2. Inserti di lubrificante solido
3. Bronzo
Forme di cuscinetti in bronzo realizzate su ordinazione: boccole cilindriche, boccole flangiate, rondelle reggispinta, piastre scorrevoli, design di cuscinetti personalizzati
Bronzo impregnato di grafite - Tipi di cuscinetti

La resistenza alla corrosione dipende in gran parte dal lubrificante, dal cuscinetto in bronzo e dai materiali della superficie di accoppiamento. I tappi in grafite i cuscinetti in bronzo non devono mai essere utilizzati dove può verificarsi corrosione elettrolitica, come in


alta umidità atmosfere o apparecchiature sommerse. In questo caso, -based si consigliano tappiBoccola a flangia senza olio
Elevata durezza il cuscinetto di lubrificazione solida in ottone impregnato è migliorato rispetto alla boccola a flangia senza olio migliorando ulteriormente la durezza dell'ottone ad alta durezza, dando luogo a maggiore capacità di carico e migliore resistenza all'usura proprietà. I prodotti sono ampiamente utilizzati nelle macchine di laminazione a colata continua, nelle attrezzature minerarie, nelle attrezzature di ingegneria, nelle macchine per lo stampaggio a iniezione, ecc. A causa della sua elevata durezza, è difficile da lavorare e rifinire, è consigliato solo per applicazioni davvero applicazioni ad alto carico.Materiale di base


Boccola a flangia senza olio, il materiale JDB è realizzato in metallo a base di bronzo fuso resistente con speciali lubrificanti solidi incorporati. Il metallo di base resiste a carichi elevati e i lubrificanti solidi forniscono l'autolubrificazione. La boccola a flangia senza olio mostra


prestazioni eccellenti senza pre-lubrificazione in condizioni di temperatura estrema alta/bassa con bassa velocità. Questo materiale fornisce una soluzione di cuscinetti senza manutenzione , in particolare per carico elevato , movimento oscillatorio intermittente.La boccola a flangia senza olio può essere applicata a secco,
alta temperatura, alta pressione, ambienti corrosivi, acqua o altri ambienti chimici quando non è possibile introdurre olio.La boccola a flangia senza olio è ampiamente utilizzata nella linea di prodotti automobilistici, nell'ingegneria idraulica, nelle paratoie, nelle industrie della plastica, nelle macchine di colata continua, nei rulli di acciaio nell'industria metallurgica, nelle macchine minerarie, nei turbogeneratori navali, nelle turbine idrauliche e nelle macchine per lo stampaggio a iniezione.
Dati tecnici

Materiale

Quando si preme la boccola senza olio, utilizzare una morsa o un punzone per premerla delicatamente. Per facilitare la pressatura, si consiglia di smussare l'estremità del diametro interno del sedile fisso, applicare una piccola quantità di olio lubrificante al diametro interno del sedile fisso e al diametro esterno della boccola.

Vite/incollaggio anti-rotazione

Si noti che quando si impedisce alla boccola senza olio di cadere e ruotare, si consiglia di utilizzare i seguenti metodi a seconda delle condizioni di utilizzo e dell'ambiente.

La durata delle boccole senza olio dipende dalla quantità di usura. Il calcolo della quantità di usura è molto diverso a causa della pressione superficiale, della velocità di scorrimento, del modello di movimento, delle condizioni di lubrificazione, della rugosità superficiale dell'albero di accoppiamento e di altre condizioni. Dal punto di vista che la quantità di usura è proporzionale al carico e alla distanza di scorrimento, viene solitamente utilizzata la seguente formula per calcolare la quantità di usura. Si prega di considerarlo come lo standard per la selezione.

Stima usura (mm)W=K*1×p×v×T
Rapporto di usura (k):mm/(N/mm2·m/s·Hr)
Pressione superficiale di progetto (p):N/mm2
Velocità di scorrimento (v):m/s
Tempo di attrito (T):Hr-hr
