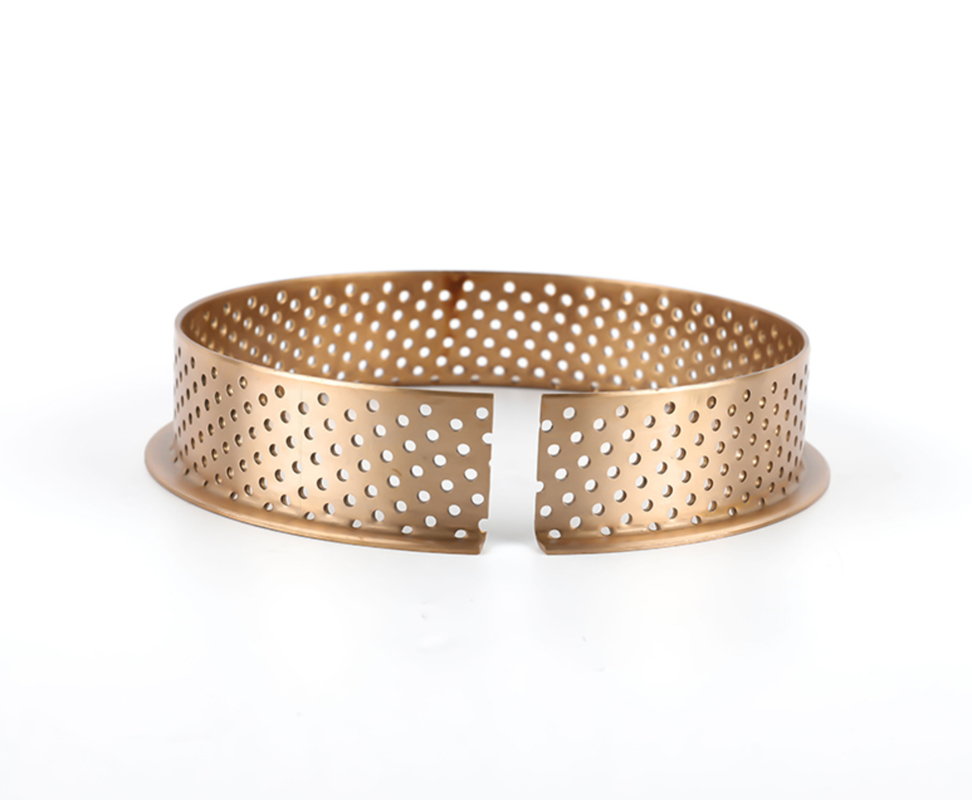

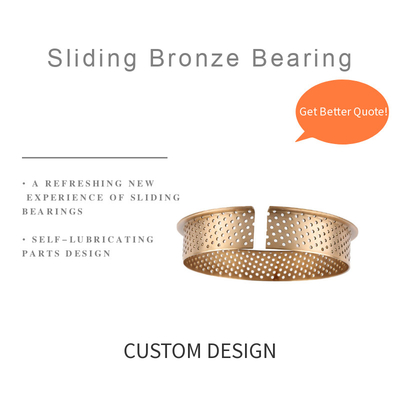

Tipo diviso Cusn8 Cuscinetti a diapositiva flangia in bronzo: la solida soluzione di VIIPLUS per applicazioni pesanti
Nei settori in cui i macchinari affrontano stress incessanti, carichi elevati e ambienti difficili,cuscinetti in bronzoSono gli eroi non celebrati che garantiscono operazioni fluide. Viiplus eleva questo componente critico con il suoTipo diviso Custini di diapositiva flangia di bronzo CUSN8—Le ingegnerizzato per durata senza pari, installazione facile e prestazioni esenti da manutenzione. Scopri come questi cuscinetti superano le soluzioni tradizionali in contesti esigenti.
Progettato per applicazioni scorrevoli che richiedonoElevata resistenza all'usuraElongevità, I cuscinetti a divisione di VIIPLUS combinano le proprietà superiori diLega di bronzo cusn8Con ingegneria innovativa. Ecco cosa li distingue:
Design diviso per l'installazione senza sforzo
Lega di bronzo cusn8: costruito per resistere
Flangia per una maggiore stabilità
Efficienza auto-lubrificante
I cuscinetti della flangia Cusn8 di tipo diviso di VIIPLUS sono attendibili nelle industrie che richiedono l'affidabilità sotto pressione:
Un prodotto di punta nel portafoglio di VIIPLUS, questo cuscinetto esemplifica la precisione e la resilienza:
Specifiche tecniche:
Aggiorna i cuscinetti della flangia di bronzo di tipo diviso VIIPLS
Sia che tu stia retrofittando macchinari o progettando nuovi sistemi, VIIPLUS offre cuscinetti che eccellono in condizioni estreme. Ridurre i tempi di inattività, migliorare l'efficienza e tagliare i costiCon componenti costruiti per il lungo raggio.
Contatta VIIPLUS oggiPer citazioni, supporto tecnico o soluzioni di ingegneria personalizzata. Continuiamo a muovere i tuoi macchinari!
Meta Descrizione: Scopri i cuscinetti a diapositiva di bronzo di tipo Cusn8 di VIIPLUS: cuscinetti ad altissimo carico, auto-lubrificante e conforme a ROHS. Ideale per le industrie di costruzione, marine e automobilistiche. Esplora le specifiche e le applicazioni.
Parole chiave: Cuscinetti in bronzo di tipo diviso, cuscinetti della flangia CUSN8, cuscinetti scorrevoli senza manutenzione, boccola di bronzo avvolta 090, boccole di bronzo industriale, cuscinetti VIIPLUS, lega di bronzo ad alta capacità di carico.

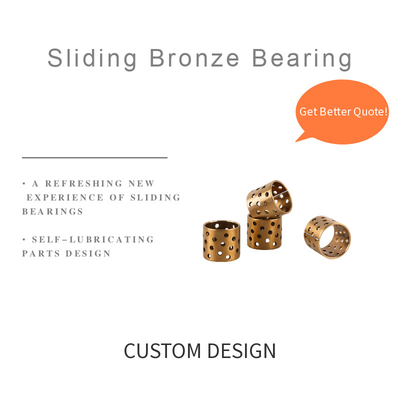

Cuscinetti perforati in bronzo avvolto, Boccola di bronzo divisa ampiamente utilizzata perMacchinari minerari.
boccole di bronzo avvolte le boccole arrotolate sono fatte forgiateCusn8materiale e nonostante la loro struttura a parete sottile, resistono moltocarichi elevati. Pertanto, queste boccole di bronzo sono per le boccole oscillanti in bronzo (movimento oscillante), l'uso più comune per le boccole arrotolate.
L'eccellente materiale in bronzo di latta fornisce le boccoleEccellenti proprietà scorrevoli e elevata resistenza all'usura.
Le boccole arrotolate vengono utilizzate, da un lato, in dimensioni standardizzate con tasche di lubrificazione. Il vantaggio di questo tipo di boccola è quelloPuò essere abbreviato a qualsiasi lunghezza desiderata.
Offriamo anche design e dimensioni speciali in base alle tue specifiche.
| Gravità specifica: 8,8 kg/dm3 | Coefficiente di espansione termica (20 - 300 ° C): 18,5 10-6/K |
| Conducibilità termica: 60 W/MK | Modulo di elasticità (20 ° C): 115 kN/mm2 |
| Durezza: 125 Hb | Forza di trazione rM; 470 N/mm2 |
| 0,2%-yield point rpP0,2: 300 N/mm2 | Allungamento alla frattura A: 40 % |
Un bronzo di latta con eccellenti proprietà scorrevoli. Il materiale è particolarmente adatto quandoSono necessarie elevata resistenza all'usura, resistenza alla corrosione e resistenza alla fatica.
A causa della costruzione a parete sottile di boccole arrotolate, possono assorbire moltoforze elevate specifiche.Questi possono essere più alti rispetto alle boccole girate con pareti relativamente spesse. MoltoSono possibili carichi alti, in particolare con boccole di bronzo altalena (movimento oscillante).
| Designazione del materiale:Cusn8pDin ISO 4382-2 |
Composizione (valori guida frazione di massa): Cu 91,3%, SN 8,5%, P 0,2% |
| Dimensione nominale d1 | Tolleranza di installazione | ||
| più grande di | fino | Alloggio H7 | Boccole di bronzo all'interno-Ø dopo il montaggio nell'alloggiamento H7 (Middle) |
| 10 | 18 | 0 / +0.018 | 0 / +0.043 |
| 18 | 30 | 0 / +0.021 | 0 / +0.052 |
| 30 | 50 | 0 / +0.025 | 0 / +0.062 |
| 50 | 80 | 0 / +0.030 | 0 / +0.074 |
| 80 | 120 | 0 / +0.035 | 0 / +0.087 |
| 120 | 180 | 0 / +0.040 | 0 / +0.100 |
| 180 | 250 | 0 / +0.046 | 0 / +0,115 |
| 250 | 305 | 0 / +0.052 | 0 / +0.130 |
Controlla secondo Din 1494/ISO 3547 Parte 2
Il diametro della flangia [D3] è definito secondo Din ISO 2768 con ruvido
Tolleranza alla larghezza per boccole di bronzo cilindriche e flangiate
Larghezza [b1] fino ai diametri esterni [d2] 100 mm: ± 0,25 mm
Larghezza [b1] più grande dei diametri esterni [D2] 100 mm: ± 0,5 mm
Cuscinetto a diapositiva della flangia con motivo a foro
I cuscinetti a scorrimento con motivo a foro LD cuscinetti a scorrimento con motivo a foro (LD = lubrificazione a lungo termine con il deposito) sono adatti a tutti i tipi di grasso. Le boccole con rientranze di lubrificazione possono essere facilmente sostituite da cuscinetti a scorrimento con motivo a foro LD. Vantaggi: Depot di grasso significativamente più grande rispetto alle boccole con scanalature o rientranti di lubrificazione Estensione del tempo di esecuzione e l'intervallo di reincario rispetto alle boccole ST Raccolta di particelle di sporcizia e usura nei fori di lubrificazione
Bronzo ad alta capacità di carico con stabilità termica molto buona, ottima resistenza alla corrosione, resistente all'usura. Gli alberi induriti sono necessari a carichi elevati.
Utilizzo:Boccole di bronzo sferiche sotto i carichi di shock e impatto, boccole di bronzo in cilindri idraulici, boccole di bronzo nelle jibs delle articolazioni di escavatori e nei macchinari agricoli.
Per boccole flangiate:
|
Applicazione: |
sollevamento, macchinari minerari, |
|
Materiale: |
Cusn8p |
|
Densità: |
8,8 g/cm3 |
|
Carico dinamico massimo: |
100n/mm² |
|
Velocità lineare massima (grasso): |
2m/s |
|
GRASSO VALORE PV massimo: |
2,8n/mm² · m/s |
|
Forza di pressione |
> 460n/mm² |
|
Resistenza alla snervamento n/mm2 |
> 280N/mm2 |
|
Durezza: |
90-150 |
|
Asse di accoppiamento |
Durezza ≥50, rugosità 0,4-1,0 |
|
Temperatura di lavoro |
-40 ~+150ºC |
|
Coefficiente di attrito |
0,06 ~ 0,15 |
|
Coefficiente di espansione lineare |
18,5 × 10-6/k |
|
Coefficiente di conduzione del calore |
58W/M · K. |
La combinazione di densità di potenza in costante aumento e efficienza energetica, combinata con richieste sempre crescenti sulla vita di servizio e sul rapporto costo-efficacia, porta aRequisiti sempre più alti per i componenti e la produzione. Combinando e fabbricato appositamente sviluppatoMateriali ad alte prestazioniCon le tecnologie di produzione più avanzate sia per i cuscinetti semplici e arrotolati, i cuscinetti semplici in bronzo sono ideali per i requisiti attuali e futuri delle macchine di costruzione e agricola e l'industria idraulica.
Il cuscinetto in bronzo è realizzato in bronzo con buchi di petrolio distribuiti uniformemente su di esso. Quando lo assembla, il cuscinetto dovrebbe essere lubrificato con grasso prima che entrambe le estremità del cuscinetto vengano assemblate con sigilli.FB092 presenta i vantaggi dell'abbondante conservazione dell'olio, facile da assemblare o facile da lavorare, ecc. Può sostituire le boccole realizzate da materiale di rame completo, in più, si adatta alle condizioni di carico medio e a bassa velocità, compresa la macchina di trasmissione. Macchina di sollevamento, vento, macchina allineata, ecc.
|
Materiale di base |
Cusn8p0.3 o Cusn6.5p0.1 |
||
|
Durezza |
HB90 ~ 120 |
Limite di temperatura |
-100 ℃ ~ 200 ℃ |
|
Capacità di carico |
60n/mm² |
Limite di velocità |
2,5 m/s |
|
Dimensione nominale D1 |
|
Tolleranza di installazione |
|
|---|---|---|---|
|
più grande di |
fino |
Alloggio H7 |
Cuscinetto all'interno-Ø dopo il montaggio nell'alloggiamento H7 (Medio) |
|
10 |
18 |
0 / +0.018 |
0 / +0.043 |
|
18 |
30 |
0 / +0.021 |
0 / +0.052 |
|
30 |
50 |
0 / +0.025 |
0 / +0.062 |
|
50 |
80 |
0 / +0.030 |
0 / +0.074 |
|
80 |
120 |
0 / +0.035 |
0 / +0.087 |
|
120 |
180 |
0 / +0.040 |
0 / +0.100 |
|
180 |
250 |
0 / +0.046 |
0 / +0,115 |
|
250 |
305 |
0 / +0.052 |
0 / +0.130 |
|
S* |
F1 |
F2 |
|
1 |
0,6 ± 0,4 |
max. 0,4 ** |
|
1,5 |
0,6 ± 0,4 |
0,4 ± 0,3 ** |
|
2 |
1,2 ± 0,4 |
0,4 ± 0,3 |
|
2,5 |
1,8 ± 0,6 |
0,6 ± 0,4 |
* s = b2 = (d2 - d1) / 2
** Angoli arrotondati opzionali
Le boccole con tacche di lubrificazione sono elementi scorrevoli che si sono dimostrati per molti anni. Le depressioni di lubrificazione già integrate nelle cinture sono distribuite uniformemente sull'intera superficie di corsa. Sono pieni di grasso prima che l'albero sia assemblato e assicurano un film uniforme su tutto il cuscinetto.
Un vantaggio dei cespugli con fosse di lubrificazionePossono essere abbreviati a qualsiasi larghezza desiderata senza causare svantaggi ai pozzi di lubrificazione.
A differenza dei disegni noti a boccole di bronzo semplici, in cui la boccola e la tenuta devono essere installate separatamente, è anche possibile ottenere boccola e sigillo come parte completa.
Non sono solo la boccola e l'albero che sono importanti nel sistema tribologico; La lubrificazione e l'ambiente (ad esempio aria, gas, acqua salata, polvere, ecc.) Sono ugualmente importanti. L'ambiente non è generalmente controllabile, a differenza della lubrificazione.
La lubrificazione non solo migliora le proprietà scorrevoli; Ulteriori vantaggi si ottengono anche:
L'attrito è causato dall'interazione di due corpi sotto carico e movimento. Per ridurre l'attrito e l'usura, il lubrificante svolge una funzione estremamente importante: separa le superfici metalliche della boccola e dell'albero.
1. Premendo tra le boccole del bronzo
La boccola viene premuta con guarnizioni montate. Si consiglia un mandrino della spalla con rotazione libera per il labbro di tenuta tra l'albero della guida e la spalla per garantire l'installazione senza errori. È necessaria una rotazione libera in modo che la tenuta non sia danneggiata durante la pressione. Il mandrino della spalla dovrebbe avere un smusso di piombo di almeno 3 mm x 15 °.
Tuttavia, la boccola può anche essere premuta con un piatto. Qui, il sigillo viene premuto elasticamente verso il centro della boccola e risale alla sua posizione originale dopo il processo di adattamento della stampa.
2. Montare l'albero
Quando si monta l'albero, si deve prendere in considerazione che il diametro interno del labbro di tenuta ha un diametro inferiore rispetto all'albero. Pertanto, per consentire un facile inserimento, l'albero dovrebbe avere un smusso di almeno 3 mm x 15 °. Il montaggio è ulteriormente semplificato se l'albero viene leggermente ingrassato prima dell'inserimento.
3. lubrificare le boccole di bronzo
Senza un sigillo, il riempimento completo delle boccole di bronzo tramite il capezzolo grasso non è garantito. Nell'area non stressata, il grasso perde rapidamente, mentre l'area stressata rimane non riempita. Il sigillo provoca l'accumulo di pressione dell'acceleratore nelle boccole di bronzo durante la lubrificazione, per cui solo dopo il riempimento completo della boccola il grasso sfugge attraverso il sigillo. Se la boccola non può essere lubrificata tramite un capezzolo grasso, assicurarsi che la boccola sia ben lubrificata prima di montare l'albero.
| Situazione: | boccole di bronzoLiquidazione: |
| Condizione di lubrificazione: grasso | > 0,1 mm |
| Condizioni di lubrificazione: olio | piccolo |
| Carico: grande | piccolo |
| Carico: piccolo | grande |
| Movimento: lento | piccolo |
| Movimento: oscillare | piccolo |
| Movimento: veloce | grande |
Il gioco richiesto delle boccole di bronzo centrale dipende dalla lubrificazione fornita, dal carico e dalla velocità di scorrimento.
La tabella ha lo scopo di aiutarti a selezionare la spaziatura richiesta. La curva è progettata per l'ingegneria meccanica generale. Con le boccole di bronzo in funzionamento approssimativo, la curva verso l'alto può essere facilmente superata.
La tolleranza dell'albero deve essere impostata in base al gioco minimo richiesto. La classe di tolleranza dovrebbe essere 6 per requisiti elevati e IT7 o IT8 in casi normali.
Se si utilizzano boccole standard con tolleranza al diametro interno H9, si consiglia di tollerare l'albero con E o F. Per gli alberi con tolleranza H, a condizione che il carico delle boccole di bronzo non sia troppo elevato, il foro dell'alloggiamento può essere esteso da H7 a F7. La boccola si attacca ai rispettivi alloggi e il foro della boccola è leggermente più grande. Ciò significa che possono essere evitate le autorizzazioni di boccole di bronzo che sono troppo piccole.
Dettagli sull'imballaggio:
1. Imballaggio interno
Piccoli prodotti: 100 pezzi-200ps per sacchetto di plastica sigillato.
Per prodotti più grandi: 2 pezzi-10pc per rullo di film in plastica (dipende dalla dimensione del prodotto
2. Imballaggio esterno e imballaggio delle spedizioni
cartone (dipende dalla dimensione del prodotto)
custodia in legno o pallet, mantieni il sicuro per il trasporto.
