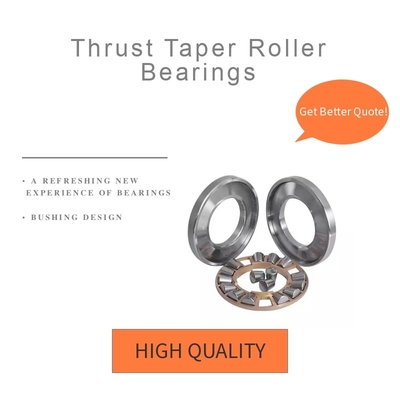

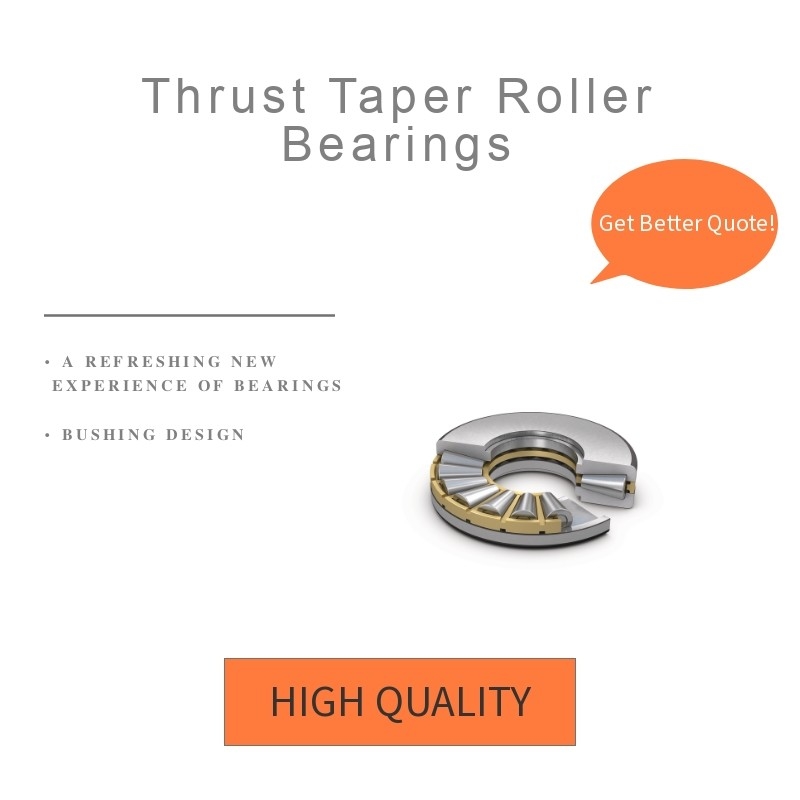

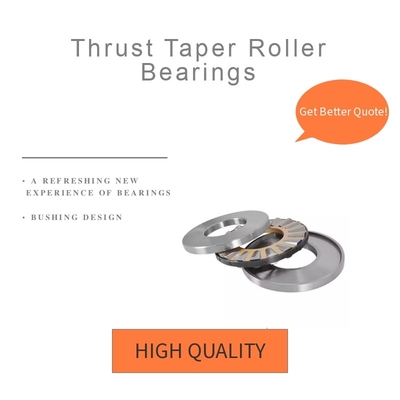

Cuscinetti a rulli conici di spinta

Viiplus ha affusolato i cuscinetti assiali del rullo è destinato ad accomodare i carichi assiali pesanti ed i carichi di punta. I cuscinetti sono molto rigidi e richiedono poco spazio assiale.

Cuscinetti a rulli affusolati spinta

Spinga i cuscinetti affusolati includono i rulli che hanno sezioni coniche. La progettazione del cuscinetto assicura un vero moto di rollio per vita e capacità di carico massime del cuscinetto. Disponibile sia nella norma (resistente, v-piano, vite giù, rullo d'oscillazione che attraversato) e progetta.

1. Cuscinetto resistente di spinta

I cuscinetti di Viiplus consistono di due corse spinte, di un insieme dei rulli e di una gabbia. Questa progettazione può creare la fino a 40 per cento più capacità che i cuscinetti cilindrici e sferici con le stesse dimensioni della busta.

La configurazione dei cuscinetti di VIIPLUS crea un beneficio chiamato vero moto di rollio. Le estensioni delle canalizzazioni e dei rulli convergono ad un punto comune (l'apice) sull'asse di rotazione. Di conseguenza, il vero moto di rollio riduce la generazione e l'usura di calore sulle corse e sui rulli.



Intervalli di grandezza:

Identificazione 34,925 millimetri - 1352,550 millimetri (1,3750 dentro. a 53,2500 dentro.)
OD 76,200 millimetri - 1524,000 millimetri (3,0000 dentro. a 60,0000 dentro.)

Applicazioni

Scriva i cuscinetti a macchina di VIIPLUS sono costruiti per uso in:
Macchine utensili
Supporti del mulino
Parti girevoli del pozzo di petrolio
Espulsori di plastica
Raffinatori della polpa

cuscinetto a rulli affusolato V-piano 2.Thrust

La progettazione V-piana del cuscinetto include una rondella ed una piane con una canalizzazione affusolata che abbina i rulli. Questo tipo del cuscinetto ha capacità dinamica eccezionale all'interno di una busta data e fornisce la capacità statica. La maggior parte delle dimensioni utilizzano le gabbie con i perni induriti attraverso il centro dei rulli, permettendo che il gioco più vicino dei rulli massimizzi la capacità.

La progettazione V-piana del cuscinetto include una rondella ed una piane con una canalizzazione affusolata che abbina i rulli. La rondella più bassa è costruita con due pezzi per permettere l'auto-allineamento nelle circostanze iniziali di allineamento. Questo tipo del cuscinetto ha capacità dinamica eccezionale all'interno di una busta data e fornisce la capacità statica. La maggior parte delle dimensioni utilizzano le gabbie con i perni induriti attraverso il centro dei rulli, permettendo che il gioco più vicino dei rulli massimizzi la capacità.


Intervalli di grandezza: 35 millimetri - 2940 millimetri (1,375 dentro. a 115,75 dentro.)


3. Della vite cuscinetti giù

VIIPLUS offre due tipi di cuscinetti della vite giù – tipi TTHDSV e TTHDSX. Entrambi i tipi consistono di una progettazione completa del complemento del rullo senza un foro convenzionale. Avviti giù l'offerta che affusolata dei cuscinetti assiali la capacità elevata del cuscinetto v-piano scrive, ma ad una capacità riduttrice della velocità.

Intervalli di grandezza: 35 millimetri - 2940 millimetri
(13,75 dentro. a 115,75 dentro.)

Applicazioni

Abbiamo costruito la vite ci scoliamo i cuscinetti per uso nelle applicazioni che avvertono una vasta gamma di condizioni di gestione, includenti:
espulsori Pesante-caricati
Frantoi del cono

4. TTSP, TTC, TTCS - cuscinetti d'oscillazione di spinta

I cuscinetti assiali con due corse affusolate di spinta, i rulli, una gabbia ed il fermo dell'esterno che tiene insieme le componenti durante il trasporto. I clienti utilizzano questi cuscinetti principalmente nelle posizioni del perno della direzione di attrezzatura automobilistica ed industriale.

Intervalli di grandezza: 35 millimetri - 2940 millimetri
(13,75 dentro. a 115,75 dentro.)

Applicazioni

Posizioni del perno della direzione dei veicoli automobilistici ed industriali.

cuscinetto a rulli attraversato 5.Thrust

I cuscinetti a rulli attraversati offrono i livelli elevati di accuratezza e di rigidità di rotazione mentre conservano lo spazio e comprimendo i costi materiali. Il tipo cuscinetti di TXR è ideale per le applicazioni della macchina utensile quali i torni, le macchine per la frantumazione verticali ed altre simili applicazioni.

Caratteristiche e benefici

• Progettazione separabile
  Le rondelle dell'alloggio e dell'asse ed i montaggi di spinta della gabbia e del rullo dei cuscinetti assiali affusolati del rullo con le gabbie possono essere montati esclusivamente.
• Attrito basso
  La finitura ottimizzata di progettazione e di superficie dell'estremità del rullo sulla flangia promuove la formazione del film del lubrificante, con conseguente attrito più basso. Ciò inoltre riduce l'usura della flangia e del calore frizionale.
• Tempo di impiego lungo
  Secondo i profili coronati o logaritmici di progettazione, della canalizzazione ottimizzi la distribuzione di carico lungo le superfici di contatto, riduca i picchi di sforzo all'estremità del rullo e riduca la sensibilità a cattivo allineamento rispetto ai profili diritti convenzionali della canalizzazione
• Affidabilità operativa migliorata
  La finitura superficia sulle superfici di contatto sui rulli e sulle canalizzazioni sostiene la formazione di film idrodinamico del lubrificante.
• Alta capacità di carico
  I rulli incorporati in cuscinetti assiali affusolati SKF del rullo sono fabbricati a tali tolleranze dimensionali e geometriche di fine che sono praticamente identici. Ciò fornisce la distribuzione di carico ottimale e permette ai cuscinetti di accomodare i carichi assiali pesanti.
