| Marchio: | viiplus Self lubricating bronze sliding bearing |
| Numero di modello: | cuscinetto autolubrificante |
| MOQ: | Negozii |
| prezzo: | negotiate |
| Condizioni di pagamento: | L/C, T/T |
| Capacità di approvvigionamento: | le boccole bronzee della manica, Cina, i produttori, i fornitori, la fabbrica, auto all'ingrosso e m |

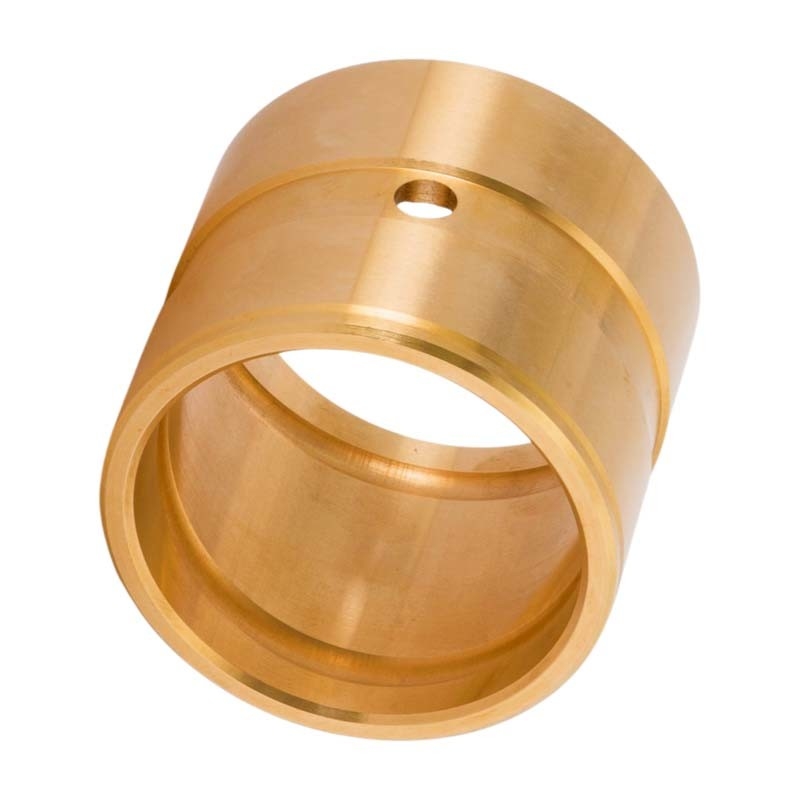

I Gleitlager in bronzo autolubrificato AMES (cuscinetti scorrevoli) sono cuscinetti ad alte prestazioni progettati per fornire un funzionamento regolare e affidabile con requisiti minimi di manutenzione.Questi cuscinetti sono realizzati in una lega di bronzo che incorpora proprietà autolubrificanti, consentendo loro di funzionare in modo efficace senza la necessità di lubrificanti esterni.
La lega di bronzo utilizzata nel Gleitlager in bronzo autolubrificato AMES è scelta per la sua eccellente resistenza all'usura, robustezza e resistenza alla corrosione.Le proprietà autolubrificanti si ottengono attraverso l'incorporazione di lubrificanti solidi nella matrice della lega.Questi lubrificanti sono distribuiti uniformemente in tutto il materiale del cuscinetto, fornendo un film lubrificante continuo tra il cuscinetto e la superficie di accoppiamento.
La natura autolubrificante del Gleitlager in bronzo autolubrificato AMES elimina la necessità di rilubrificazione periodica, riducendo significativamente i costi di manutenzione e i tempi di fermo.I cuscinetti sono inoltre progettati per resistere a carichi e impatti elevati, garantendo affidabilità e durata a lungo termine in varie applicazioni industriali.
I Gleitlager in bronzo autolubrificato AMES sono adatti per l'uso in un'ampia gamma di ambienti, compresi quelli con temperature elevate, elevata umidità o esposizione a sostanze chimiche e agenti corrosivi.La resistenza alla corrosione della lega di bronzo garantisce che i cuscinetti possano mantenere le loro prestazioni anche in condizioni difficili.
Nel complesso, il Gleitlager in bronzo autolubrificato AMES offre una soluzione economica e affidabile per applicazioni che richiedono un funzionamento regolare dei cuscinetti e che non richiede manutenzione.Le loro proprietà autolubrificanti, durata e resistenza alla corrosione li rendono una scelta eccellente per varie applicazioni industriali.
Le nostre boccole in bronzo sono lavorate da C93200 (SAE 660
cuscinetto in bronzo, utilizzando il processo di fusione, e poi un altro strato su bronzo a base di rame, polvere di bronzo, rotazione del cuscinetto sferico, così formato sulla superficie di uno spazio vuoto e olio o grasso lubrificante possono formare un buon film d'olio, le particelle prodotte dalla rotazione possono essere molto bravo nel divario, in modo da raggiungerevalore PV inferiore, con un buon olio, può raggiungere un basso costo, le caratteristiche di manutenzione gratuita.
La lavorazione delle boccole in bronzo fornisce un modo semplice ed economico per utilizzare cuscinetti con cuscinetti alti, buona resistenza alla corrosione, dimensioni e altre prestazioni per qualsiasi processo.
Nel frattempo, possiamo fornire diversi gradi di lega di rame in base alle diverse condizioni e, in base ai requisiti di lavorazione di diverse forme, ha una precisione maggiore rispetto ai cuscinetti volventi in rame di grado dimensionale.
Materiale: fusione in bronzo speciale
Temperatura consentita: -40~150°C
| Tipo | Dritto | Materiale della boccola | Bronzo | Intervallo di valori PV massimo consentito (N/mm2•m/s) | 1.1～2.0 |
|---|---|---|---|---|---|
| Valore PV massimo consentito (N/mm2•m/s) | 1,65 | Carico massimo consentito (N/mm2) | 10 | Velocità massima consentita (m/s) | 1.66 |
| Foro di montaggio adatto | H7 |
| Composizione e proprietà dei materiali | ||||
| Grado | JDB-1U | JDB-1US1 | JDB-1US2 | JDB-1US3 |
| Materiale | CuZn25Al5Mn3Fe3 | CuSn5Pb5Zn5 | CuAl10Ni5Fe5 | CuSn12 |
| Densità | 8 | 8.9 | 7.8 | 8.9 |
| DurezzaHB | >210 | >70 | >150 | >95 |
| Resistenza alla trazione N/mm² | >750 | >200 | >600 | >260 |
| Carico di snervamento N/mm² | >450 | >90 | >260 | >150 |
| Allungamento% | >12 | >25 | >10 | >8 |
| Coefficiente di dilatazione lineare | 1,9×10-5/℃ | 1,8×10-5/℃ | 1,6×10-5/℃ | 1,8×10-5/℃ |
| Temperatura massima ℃ | -40~+300 | -40~+400 | -40~+400 | -40~+400 |
| Carico massimo N/mm² | 100 | 60 | 50 | 70 |
| Velocità max (a secco) m/min | 15 | 10 | 20 | 10 |
| Max. PV (lubrificazione) N/mm² *m/min | 200 | 60 | 60 | 80 |
| Deformazione a compressione 300N/mm² | <0,01 mm | <0,05 mm | <0,04 mm | <0,05 mm |
La presenza costante di olio elimina il rischio di grippaggio e consente al cuscinetto di funzionare per migliaia di ore senza usura.
Non necessita di manutenzione, non necessita di lubrificanti.
In grado di lavorare con carichi fino a 10 MPa e velocità fino a 8 m / s.
Il PV massimo di lavoro è compreso tra 10 MPa · m / s, ma può essere superato in casi particolari.
La precisione dimensionale è molto elevata (fino a IT 5 di diametro) e produce un rumore estremamente basso.
La scelta dell'olio impregnante è fondamentale per la funzione del cuscinetto.
Viiplus ha una varietà di proprietà degli oli (minerali e sintetici) che possono funzionare a temperature da -60 ° C a +230 ° C.
Un altro parametro importante di questa viscosità dell'olio è appositamente selezionato per il vantaggio di lavoro e la velocità per consentire al cuscinetto di funzionare in condizioni idrodinamiche, riducendo così al minimo il coefficiente di attrito.
Viiplus fornisce anche soluzioni specifiche quando l'olio è a contatto con determinati tipi di guarnizioni o per l'uso in applicazioni alimentari.
1. Elevata capacità di carico
2.Autolubrificante in funzionamento a secco
3.Possibilità di utilizzo in presenza di fluidi
4.Buona inerzia chimica agli agenti corrosivi
5.Ampia gamma di temperature operative
6.Ignifugo
7. Facile da montare
8.Articoli standard ampiamente disponibili
9.Articoli speciali su richiesta
Cuscinetti Cilindrici Sinterizzati Autolubrificanti Dimensioni Standard |
|||
| Diametro prima del montaggio (mm) |
L = Lunghezze (mm) Tolleranza js13 |
Quantità per sacchetto | |
| d = Ø Tolleranza interna G7 | D = Ø Tolleranza esterna s7 | ||
|
2 + 12 +2 |
5 + 31 +19 |
2 - 3 | 25 |
|
3 + 12 +2 |
6 + 31 +19 |
4 - 5 - 6 - 10 | 25 |
|
4+16 +4 4+16 +4 4+16 +4 |
6 + 31 +19 7 + 38 +23 8+38 +23 |
5 - 8 - 10 4 - 8 - 12 4 - 5 - 6 - 8 - 10 - 12 |
25 25 25 |
|
5 + 16 +4 5 + 16 +4 5 + 16 +4 |
8+38 +23 9+38 +23 10+38 +23 |
5 - 8 - 10 - 12 - 15 - 16 4 - 5 - 8 5 - 6 - 8 - 10 - 12 - 15 |
25 25 25 |
|
6+16 +4 6+16 +4 6+16 +4 |
9+38 +23 10+38 +23 12+46 +28 |
4 - 6 - 10 - 12 - 16 4 - 5 - 6 - 10 - 12 - 15 - 16 5 - 6 - 8 - 10 - 12 - 15 - 16 |
25 25 25 |
|
7 + 20 +5 |
10+38 +23 |
5 - 8 - 10 | 25 |
|
8+20 +5 8+20 +5 8+20 +5 8+20 +5 |
10+38 +23 11+46 +28 12+46 +28 14+46 +28 |
6 - 10 - 15 6 - 8 - 12 - 16 - 20 6 - 8 - 10 - 12 - 15 - 16 - 20 8 - 10 - 12 - 15 - 16 - 20 |
25 25 25 25 |
|
9 + 20 +5 9 + 20 +5 |
12+46 +28 14+46 +28 |
6 - 10 - 14 10 - 12 - 15 - 20 |
25 25 |
|
10+20 +5 10+20 +5 10+20 +5 10+20 +5 10+20 +5 |
13+46 +28 14+46 +28 15+46 +28 16+46 +28 18+46 +28 |
10 - 12 - 15 - 16 - 20 - 25 8 - 10 - 16 - 20 - 25 10 - 12 - 15 - 16 - 20 - 25 8 - 10 - 12 - 15 - 16 - 20 - 25 10 - 12 - 15 - 20 - 25 |
25 25 10 10 10 |
|
12+24 +6 12+24 +6 12+24 +6 12+24 +6 12+24 +6 12+24 +6 |
14+46 +28 15+46 +28 16+46 +28 17+46 +28 18+46 +28 20+56 +35 |
10 - 12 - 15 - 20 10 - 12 - 15 - 16 - 20 - 25 8 - 10 - 12 - 15 - 16 - 20 - 25 12 - 15 - 16 - 20 - 25 8 - 10 - 12 - 15 - 16 - 20 - 25 - 30 12 - 15 - 20 - 25 - 30 |
10 10 10 10 10 10 |
|
14+24 +6 14+24 +6 14+24 +6 |
18+46 +28 20+56 +35 22+56 +35 |
10 - 14 - 15 - 18 - 20 - 22 - 25 - 28 10 - 12 - 14 - 15 - 18 - 20 - 22 - 25 - 28 - 30 15 - 20 - 25 - 30 |
10 10 10 |
|
15 + 24 +6 15 + 24 +6 15 + 24 +6 15 + 24 +6 15 + 24 +6 |
18+46 +28 19+56 +35 20+56 +35 21+56 +35 22+56 +35 |
15 - 20 - 25 - 30 10 - 15 - 16 - 20 - 25 - 32 10 - 12 - 15 - 20 - 25 - 30 10 - 15 - 16 - 20 - 25 - 32 15 - 16 - 20 - 25 - 30 |
10 10 10 10 10 |
|
16+24 +6 16+24 +6 |
20+56 +35 22+56 +35 |
12 - 15 - 16 - 20 - 25 - 30 - 32 12 - 15 - 16 - 20 - 25 - 30 - 32 - 35 |
10 10 |
|
17+24 +6 |
22+56 +35 |
15 - 20 - 25 - 30 - 35 | 10 |
|
18+24 +6 18+24 +6 18+24 +6 |
22+56 +35 24 + 56 +35 25 + 56 +35 |
12 - 15 - 18 - 20 - 22 - 25 - 28 - 30 - 36 12 - 18 - 22 - 28 - 30 - 36 16 - 18 - 20 - 22 - 25 - 28 - 30 - 35 - 36 |
10 10 10 |
Tolleranze in μm
Run-out: IT-9 per D≤ 50 e IT-10 per D>50
Cuscinetti Cilindrici Sinterizzati Autolubrificanti Dimensioni Standard |
||||
| Diametro prima del montaggio (mm) |
L = Lunghezze (mm) Tolleranza js13 |
Quantità per sacchetto | ||
| d = Ø Tolleranza interna G7 | D = Ø Tolleranza esterna s7 | |||
|
20 + 28 +7 20 + 28 +7 20 + 28 +7 20 + 28 +7 20 + 28 +7 20 + 28 +7 |
24 + 56 +35 25 + 56 +35 26+56 +35 27+56 +35 28+56 +35 30 + 56 +35 |
16 - 20 - 25 - 32 15 - 16 - 20 - 25 - 30 - 32 - 35 15 - 16 - 20 - 25 - 30 - 32 - 35 - 40 16 - 20 - 25 - 32 16 - 20 - 25 - 30 - 32 - 35 - 40 20 - 25 - 30 - 35 - 40 |
10 10 10 10 10 10 |
|
|
22 + 28 +7 22 + 28 +7 22 + 28 +7 |
27+56 +35 28+56 +35 29+56 +35 |
15 - 18 - 20 - 22 - 25 - 28 - 30 - 35 - 36 - 40 18 - 20 - 22 - 25 - 28 - 30 - 35 - 36 - 40 18 - 22 - 28 - 36 |
10 10 10 |
|
|
25 + 28 +7 25 + 28 +7 25 + 28 +7 |
30 + 56 +35 32+68 +43 35+68 +43 |
20 - 25 - 30 - 32 - 35 - 40 20 - 25 - 30 - 32 - 35 - 40 - 45 25 - 30 - 35 - 40 - 45 - 50 |
10 10 5 |
|
|
28+28 +7 28+28 +7 28+28 +7 28+28 +7 |
32+68 +43 33+68 +43 35+68 +43 36+68 +43 |
20 - 22 - 25 - 28 - 32 - 36 - 40 20 - 22 - 25 - 28 - 32 - 36 - 40 - 45 25 - 30 - 35 - 40 - 45 - 50 22 - 28 - 36 - 45 |
5 5 5 5 |
|
|
30+28 +7 30+28 +7 30+28 +7 |
35+68 +43 38+68 +43 40+68 +43 |
20 - 25 - 30 - 35 - 40 - 45 - 50 20 - 24 - 25 - 30 - 35 - 38 - 40 - 45 - 50 20 - 25 - 30 - 35 - 40 - 45 - 50 |
5 5 5 |
|
|
32 + 34 +9 32 + 34 +9 |
38+68 +43 40+68 +43 |
20 - 25 - 32 - 40 - 50 20 - 25 - 30 - 32 - 35 - 40 - 45 - 50 |
5 5 |
|
|
35 + 34 +9 35 + 34 +9 35 + 34 +9 35 + 34 +9 |
40+68 +43 41+68 +43 44+68 +43 45+68 +43 |
20 - 25 - 30 - 35 - 40 - 45 - 50 25 - 35 - 40 22 - 28 - 35 25 - 30 - 35 - 40 - 45 - 50 - 60 |
5 5 5 5 |
|
|
36 + 34 +9 36 + 34 +9 |
42+68 +43 45+68 +43 |
22 - 28 - 36 - 45 22 - 28 - 36 - 45 |
5 5 |
|
|
38 + 34 +9 |
44+68 +43 |
25 - 35 - 45 | 5 | |
|
40 + 34 +9 40 + 34 +9 40 + 34 +9 |
45+68 +43 46+68 +43 50+68 +43 |
35 - 40 - 45 - 50 25 - 30 - 32 - 40 - 50 25 - 32 - 40 - 45 - 50 - 60 |
5 5 5 |
|
|
45 + 34 +9 45 + 34 +9 45 + 34 +9 45+34 +9 |
51+83 +53 55+83 +53 56+83 +53 60+83 +53 |
28 - 36 - 45 - 56 30 - 35 - 40 - 45 - 50 - 55 - 60 28 - 36 - 45 - 56 40 - 45 - 50 - 60 |
5 5 5 2 |
|
|
50 + 34 +9 50 + 34 +9 |
56+83 +53 60+83 +53 |
32 - 40 - 50 - 63 32 - 40 - 45 - 50 - 60 |
2 2 |
|
|
55+40 +10 |
65+83 +53 |
40 - 55 - 70 | 2 | |
|
60+40 +10 60+40 +10 60+40 +10 |
70+89 +59 72+89 +59 80+89 +59 |
50 - 60 - 90 - 120 50 - 60 - 70 90 - 120 |
2 1 1 |
|
|
63+40 +10 |
70+89 +59 |
40 - 50 | 1 | |
|
70+40 +10 |
80+89 +59 |
90 - 120 | 1 | |
|
80 + 56 (G8) +10 |
100 + 125 (s8) +71 |
80 - 120 | 1 | |
|
100 + 66 (G8) +12 |
120 + 133 (s8) +79 |
80 - 120 | 1 | |
Tolleranza in μm / Run-out: IT-9 per D≤ 50 e IT-10 per D>50
Dimensioni speciali e misure imperiali sono disponibili su richiesta
