| Marchio: | VIIPLUS |
| Numero di modello: | 2000 boccole oilless |
| MOQ: | Negoziabile |
| prezzo: | negoziabile |
| Condizioni di pagamento: | T/T |
| Capacità di approvvigionamento: | Produttori, fornitori, fabbrica, commercio all'ingrosso, cuscinetti di vetro, cuscinetti di vetro, c |

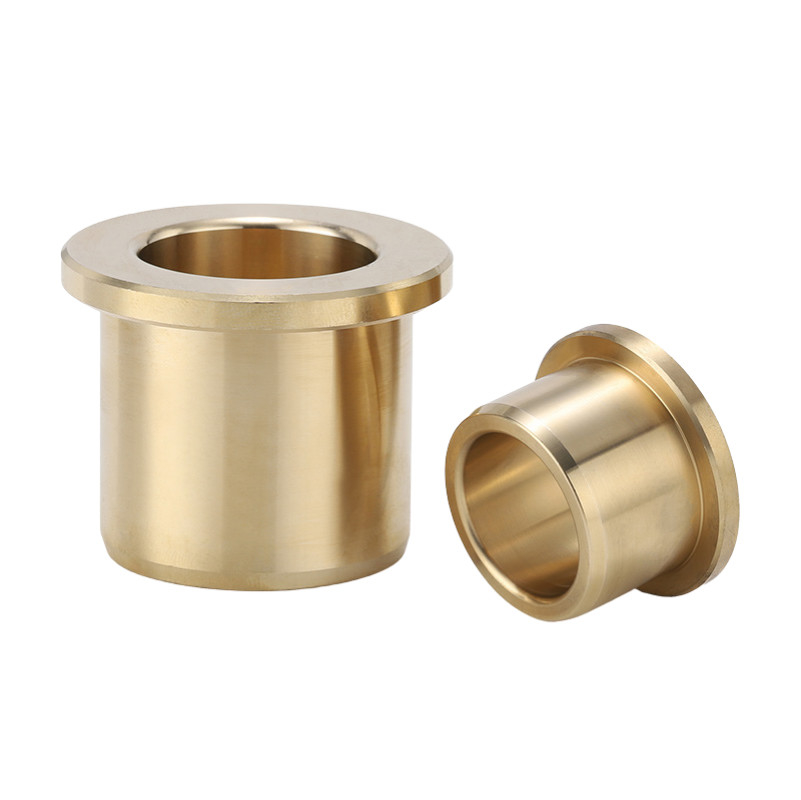

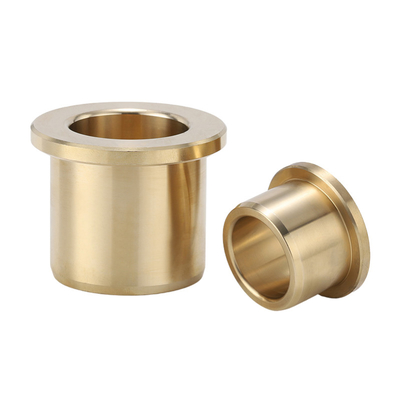

Le boccole oilless multistrato sinterizzate 2000 con lubrificante solido disperso sono componenti innovativi progettati per fornire un'eccezionale resistenza all'usura e durata in un'ampia gamma di applicazioni industriali. Queste boccole sono prodotte utilizzando un processo di sinterizzazione, che prevede la compressione e il riscaldamento di materiali metallici in polvere per creare una struttura solida e porosa.
Il design multistrato di queste boccole consente prestazioni superiori sotto carichi e velocità elevate. Ogni strato è accuratamente realizzato per ottimizzare resistenza, rigidità e proprietà di lubrificazione. Il lubrificante solido disperso all'interno del materiale garantisce un funzionamento regolare senza la necessità di oliatura o lubrificazione regolari, riducendo significativamente i requisiti di manutenzione.
La costruzione sinterizzata di queste boccole offre anche un'eccellente resistenza al calore e alla corrosione, garantendo prestazioni affidabili anche in ambienti difficili. Questo le rende adatte all'uso in vari macchinari e attrezzature, tra cui pompe, motori e riduttori.
Le boccole oilless multistrato sinterizzate 2000 con lubrificante solido disperso offrono una soluzione economica e duratura per applicazioni industriali che richiedono boccole ad alte prestazioni. Il loro design unico e le proprietà dei materiali garantiscono un funzionamento regolare ed efficiente, riducendo i tempi di fermo e prolungando la durata di macchinari e attrezzature.
Contattaci
Per fare una richiesta o richiedere un catalogo di cuscinetti a boccola OILLES, contattaci oggi stesso!
(Acciaio a basso tenore di carbonio incorporato in grafite)
Specificare il codice articolo in base a DI, DE e lunghezza richieste. (es.) DI è 35 mm, DE è 44 mm e la lunghezza è 50 mm.

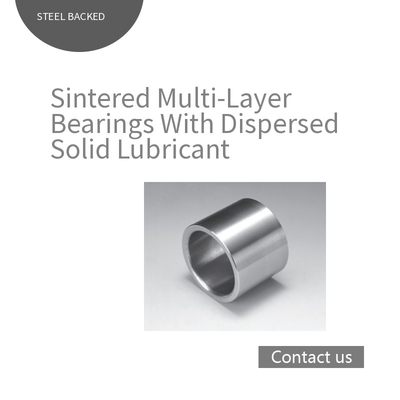

Boccole Oilles 2000 (tipo ad alta precisione)

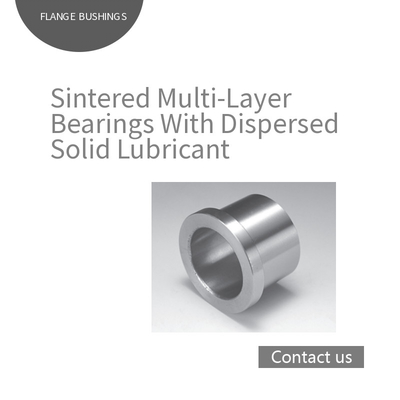

Boccole flangiate Oilles 2000 (tipo ad alta precisione)

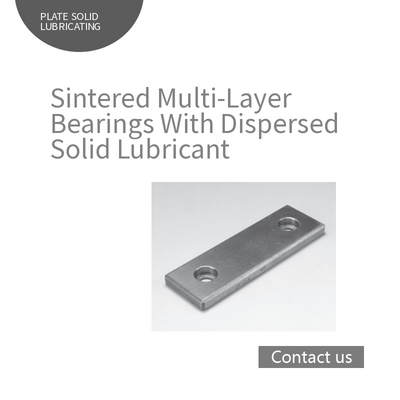

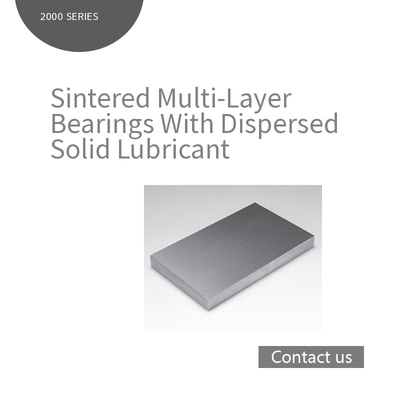

Piastre antiusura Oilles 2000 spessore 5 mm
Piastre antiusura Oilles 2000 spessore 10 mm
Le boccole Oilles 2000 sono Cuscinetti multistrato sinterizzati boccola composte da superfici di scorrimento realizzate in speciale materiale sinterizzato e metalli di supporto in acciaio. Il lubrificante solido, composto principalmente da grafite, è disperso nello strato sinterizzato, che viene sinterizzato e impregnato di olio.
Boccola autolubrificante, senza manutenzione
La boccola Oilles 2000 è una Cuscinetti multistrato sinterizzati boccola realizzata in uno speciale materiale sinterizzato che forma la superficie di scorrimento e il materiale in acciaio che forma il supporto.
Gli strati sinterizzati sono costituiti da una speciale lega di rame-nichel contenente un lubrificante solido uniformemente disperso, il cui componente principale è la grafite. I lubrificanti solidi verranno rilasciati sulla superficie della Boccola del cuscinetto multistrato sinterizzato quando si verifica l'usura. Ciò garantisce un coefficiente di attrito inferiore durante il funzionamento.
Inoltre, questi strati sinterizzati sono impregnati di olio. Le applicazioni coperte includono piastre antiusura per utensili automobilistici, robot industriali, piastre antiusura per macchine per lo stampaggio a iniezione di plastica e collegamenti Cuscinetti multistrato sinterizzati boccola, macchinari edili, ecc.
· Il lubrificante solido disperso consente movimenti in qualsiasi direzione e offre prestazioni superiori per movimenti minimi.
· Manutenibile senza la necessità di lubrificazione.
· Presenta una resistenza superiore al carico, caratteristiche di velocità e resistenza all'usura.
· I prodotti e le piastre standard per boccole Oilles 2000 per ulteriori lavorazioni sono disponibili in varie dimensioni.
| Condizioni di lubrificazione | A secco | Lubrificazione periodica |
|---|---|---|
| Intervallo di temperatura di servizio (℃) |
-40～+120 | -40～+120 |
| pressione di contatto massima ammissibile: P (N/mm2) |
24.5 | 49 |
| velocità massima ammissibile: V (m/s) |
0.50 | 1.00 |
| Valore PV massimo ammissibile (N/mm2・m/s) |
1.63 | 2.45 |
I valori tra parentesi sono le pressioni statiche della Boccola del cuscinetto multistrato sinterizzato , che sono le pressioni dei Cuscinetti multistrato sinterizzati in applicazioni non in movimento o a bassissima velocità (≦ 0,0017 m / s).
| Densità | —— | g/cm3 | 6.3 |
|---|---|---|---|
| Durezza | JIS K 7202-2 | HRM | 60-95 |
| Tasso di impregnazione dell'olio | —— | vol% | 12 |
· I valori mostrati sopra sono per lo strato sinterizzato.
· I valori mostrati sopra sono valori tipici, non i valori standard.
Se il materiale Bronze Bushing 2000 viene acquistato e utilizzato rifinendolo, deve essere impregnato di olio dopo la lavorazione e quindi assemblato nell'alloggiamento. Quando la boccola Cuscinetti multistrato sinterizzati viene conservata a lungo o lavata, deve essere nuovamente impregnata di olio e quindi assemblata nell'alloggiamento. Per il metodo, vedere la descrizione sul metodo di impregnazione dell'olio mostrato a pagina 250. Immergere la boccola del cuscinetto multistrato sinterizzato lavorata in olio lubrificante per 24 ore o più prima di utilizzarla, se l'impregnazione di olio (tramite riscaldamento) è disabilitata.
|
DI |
DE |
Lunghezza |
|
classe da 7 a 8 |
classe da 6 a 7 |
classe da 8 a 9 |
| DI | DE |
-0.1 Tolleranza lunghezza L -0.3 |
||||||||||
| φd | Tolleranza | φD | Tolleranza | 8 | 10 | 12 | 15 | 16 | 19 | 20 | 25 | 30 |
| 12 |
＋0.049 ＋0.038 |
18 |
＋0.034 ＋0.023 |
121808 | 121810 | 121812 | 121815 | 121816 | 121819 | 121820 | 121825 | 121830 |
| 13 |
＋0.053 ＋0.042 |
19 |
＋0.041 ＋0.028 |
131910 | 131912 | 131915 | 131920 | 131925 | 131930 | |||
| 14 |
＋0.053 ＋0.042 |
20 |
＋0.041 ＋0.028 |
142010 | 142012 | 142015 | 142020 | 142025 | 142030 | |||
| 15 |
＋0.053 ＋0.042 |
21 |
＋0.041 ＋0.028 |
152110 | 152112 | 152115 | 152116 | 152120 | 152125 | 152130 | ||
| 16 |
＋0.053 ＋0.042 |
22 |
＋0.041 ＋0.028 |
162210 | 162212 | 162215 | 162216 | 162219 | 162220 | 162225 | 162230 | |
| 18 |
＋0.053 ＋0.042 |
24 |
＋0.041 ＋0.028 |
182410 | 182412 | 182415 | 182416 | 182420 | 182425 | 182430 | ||
| 20 |
＋0.060 ＋0.047 |
28 |
＋0.041 ＋0.028 |
202810 | 202812 | 202815 | 202816 | 202819 | 202820 | 202825 | 202830 | |
| 20 |
＋0.060 ＋0.047 |
30 |
＋0.041 ＋0.028 |
203015 | 203016 | 203020 | 203025 | 203030 | ||||
| 25 |
＋0.065 ＋0.052 |
33 |
＋0.050 ＋0.034 |
253312 | 253315 | 253316 | 253320 | 253325 | 253330 | |||
| 25 |
＋0.065 ＋0.052 |
35 |
＋0.050 ＋0.034 |
253515 | 253516 | 253520 | 253525 | 253530 | ||||
| 28 |
＋0.065 ＋0.052 |
38 |
＋0.050 ＋0.034 |
283820 | 283825 | 283830 | ||||||
| 30 |
＋0.065 ＋0.052 |
38 |
＋0.050 ＋0.034 |
303812 | 303815 | 303820 | 303825 | 303830 | ||||
| 30 |
＋0.065 ＋0.052 |
40 |
＋0.050 ＋0.034 |
304015 | 304020 | 304025 | 304030 | |||||
| 35 |
＋0.076 ＋0.060 |
44 |
＋0.050 ＋0.034 |
354420 | 354425 | 354430 | ||||||
| 35 |
＋0.076 ＋0.060 |
45 |
＋0.050 ＋0.034 |
354520 | 354525 | 354530 | ||||||
| 40 |
＋0.076 ＋0.060 |
50 |
＋0.050 ＋0.034 |
405015 | 405020 | 405025 | 405030 | |||||
| 45 |
＋0.081 ＋0.065 |
55 |
＋0.060 ＋0.041 |
455530 | ||||||||
| 45 |
＋0.081 ＋0.065 |
60 |
＋0.060 ＋0.041 |
456030 | ||||||||
| 50 |
＋0.081 ＋0.065 |
60 |
＋0.060 ＋0.041 |
506020 | 506030 | |||||||
| 50 |
＋0.081 ＋0.065 |
62 |
＋0.060 ＋0.041 |
506230 | ||||||||
| 50 |
＋0.081 ＋0.065 |
65 |
＋0.060 ＋0.041 |
506530 | ||||||||
| 55 |
＋0.091 ＋0.072 |
70 |
＋0.062 ＋0.043 |
557030 | ||||||||
| 60 |
＋0.091 ＋0.072 |
74 |
＋0.062 ＋0.043 |
607430 | ||||||||
| 60 |
＋0.091 ＋0.072 |
75 |
＋0.062 ＋0.043 |
607530 | ||||||||
| 65 |
＋0.091 ＋0.072 |
80 |
＋0.062 ＋0.043 |
|||||||||
| 70 |
＋0.096 ＋0.077 |
85 |
＋0.073 ＋0.051 |
708530 | ||||||||
| 70 |
＋0.096 ＋0.077 |
90 |
＋0.073 ＋0.051 |
|||||||||
| 75 |
＋0.096 ＋0.077 |
90 |
＋0.073 ＋0.051 |
|||||||||
| 75 |
＋0.096 ＋0.077 |
95 |
＋0.073 ＋0.051 |
|||||||||
| 80 |
＋0.096 ＋0.077 |
96 |
＋0.073 ＋0.051 |
|||||||||
| 80 |
＋0.096 ＋0.077 |
100 |
＋0.073 ＋0.051 |
|||||||||
| 90 |
＋0.107 ＋0.085 |
110 |
＋0.076 ＋0.054 |
|||||||||
| 100 |
＋0.107 ＋0.085 |
120 |
＋0.076 ＋0.054 |
|||||||||
| DI | DE |
Tolleranza lunghezza L0 －0.3 |
|||||||||||
| φd | Tolleranza | φD | Tolleranza | 16 | 20 | 25 | 30 | 40 | 50 | 60 | 80 | 100 | 120 |
| 12 |
＋0.011 ＋0.003 |
18 |
0 －0.008 |
121816 | 121825 | ||||||||
| 16 |
＋0.011 ＋0.003 |
22 |
0 －0.009 |
162216 | 162220 | 162230 | |||||||
| 20 |
＋0.013 ＋0.004 |
28 |
0 －0.009 |
202820 | 202830 | 202840 | |||||||
| 25 |
＋0.013 ＋0.004 |
33 |
0 －0.011 |
253325 | 253330 | 253340 | 253350 | ||||||
| 30 |
＋0.013 ＋0.004 |
38 |
0 －0.011 |
303830 | 303840 | 303850 | 303860 | ||||||
| 35 |
＋0.016 ＋0.005 |
44 |
0 －0.011 |
354440 | 354450 | 354460 | |||||||
| 40 |
＋0.016 ＋0.005 |
50 |
0 －0.011 |
405040 | 405050 | 405060 | |||||||
| 50 |
＋0.016 ＋0.005 |
62 |
0 －0.013 |
506250 | 506280 | ||||||||
| 60 |
＋0.019 ＋0.006 |
74 |
0 －0.013 |
607450 | 607460 | 607480 | |||||||
| 70 |
＋0.019 ＋0.006 |
85 |
0 －0.015 |
708550 | 7085100 | ||||||||
| 80 |
＋0.019 ＋0.006 |
96 |
0 －0.015 |
809650 | 809680 | 8096120 | |||||||
| 100 |
＋0.022 ＋0.007 |
120 |
0 －0.015 |
10012050 | 100120100 | 100120120 | |||||||

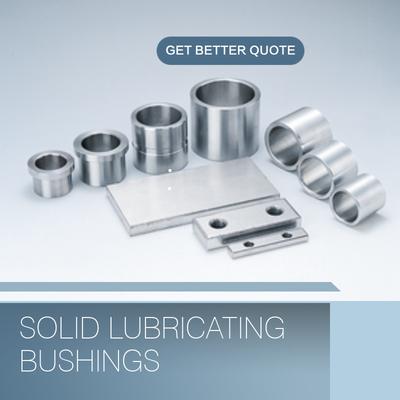

· Sono disponibili boccole cilindriche standard, boccole flangiate, rondelle reggispinta e doghe.
· È disponibile anche il tipo senza piombo
· Tutti i design speciali sono prodotti su richiesta
La boccola Oilles 2000 è stata ampiamente utilizzata in parti meccaniche che richiedono carichi elevati con attrito inferiore e buona resistenza all'usura, dove l'olio è difficile da fornire, come piastre antiusura per stampi automobilistici, robot industriali, piastre antiusura per iniezione, boccole per tiranti di iniezione, macchine edili autolubrificanti boccola cuscinetti, ecc.
