| Marchio: | viiplus wrapped bronze bushings |
| Numero di modello: | Boccole bronzee avvolte |
| MOQ: | Negozii |
| prezzo: | negotiate |
| Capacità di approvvigionamento: | Bronzina perforata, cuscinetti avvolti bronzei normali |
I cuscinetti in bronzo avvolto CuSn8 e i cuscinetti piani in bronzo CuSn6.5P0.1 sono entrambi componenti molto apprezzati nel settore industriale, offrendo prestazioni e durata eccezionali in un'ampia gamma di applicazioni.

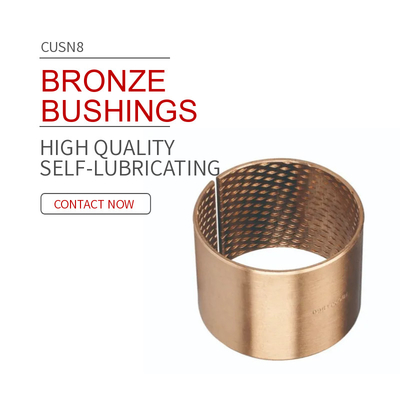

I cuscinetti in bronzo avvolto CuSn8 sono rinomati per la loro resistenza e resistenza all'usura, che li rende adatti per operazioni ad alto carico e ad alta velocità. Il design avvolgente fornisce supporto e stabilità aggiuntivi, garantendo una vestibilità sicura e prevenendo movimenti imprevisti. Questi cuscinetti sono ideali per l'uso in motori, pompe e altri gruppi rotanti dove precisione e affidabilità sono fondamentali.
D'altra parte, i cuscinetti piani in bronzo CuSn6.5P0.1 offrono una superficie di scorrimento liscia ed efficiente, grazie alla loro composizione in bronzo CuSn6.5P0.1. Questo materiale è noto per l'eccellente resistenza alla corrosione e le proprietà autolubrificanti, riducendo la necessità di lubrificazione e manutenzione regolari. Questi cuscinetti sono adatti per l'uso in una varietà di apparecchiature industriali, dove possono gestire carichi pesanti e funzionare senza problemi per periodi prolungati.
Sia i cuscinetti in bronzo avvolto CuSn8 che i cuscinetti piani in bronzo CuSn6.5P0.1 sono fabbricati con precisione per garantire una vestibilità perfetta e prestazioni ottimali. Sono progettati per resistere ai rigori degli ambienti industriali, fornendo un funzionamento affidabile e una lunga durata.
In sintesi, i cuscinetti in bronzo avvolto CuSn8 e i cuscinetti piani in bronzo CuSn6.5P0.1 sono componenti ad alte prestazioni che offrono eccezionale durata e affidabilità nelle applicazioni industriali. Che tu abbia bisogno di cuscinetti per motori, pompe o altri gruppi rotanti, questi cuscinetti in bronzo soddisferanno sicuramente le tue esigenze.
Soluzioni di cuscinetti autolubrificanti
Fornire cuscinetti piani di alta qualità, prodotti di cuscinetti in bronzo avvolto
Oltre ai prodotti standard visualizzati nell'elenco di questo catalogo, possiamo anche fornire prodotti non standard o sviluppare in base al design del cliente.

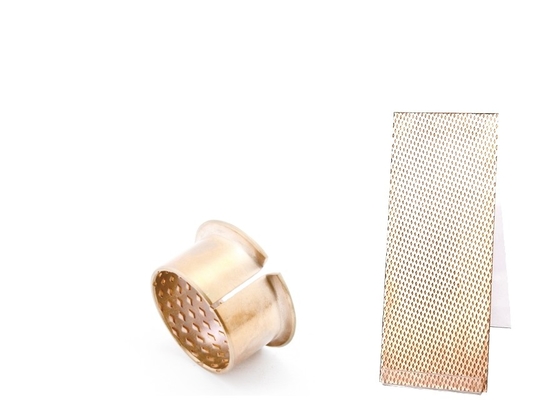

Il cuscinetto piano in bronzo avvolto è realizzato con una striscia di lega di rame ad alta densità con una formula speciale come substrato. La superficie può essere laminata a forma di diamante o a forma emisferica come richiesto dall'utente. Presenta i vantaggi dialta densità, grande capacità portante, buona resistenza all'usura e lunga durata, ecc., che possono sostituire il tradizionale manicotto in rame fuso, ridurre il volume meccanico e ridurre i costi.
| CuSn8/DIN 17662-1983 | ||||
| Ni(%) | Fe(%) | Sn(%) | Sn(%) | Cu(%) |
| ≦0.3 | ≦0.1 | 7.5~8.5 | 7.5~8.5 | resto |
La resistenza, la resistenza alla corrosione, la resistenza all'usura e altre prestazioni del rame e della sua lega, o al fine di soddisfare alcuni requisiti applicativi speciali, sulla base dei componenti CuSn8 esistenti per aggiungere ai cinque yuan, sei yuan e altri componenti, per ottenere il materialealta elasticità, elevata resistenza all'usura, elevata resistenza alla corrosione, taglio libero e altre funzioni diverse.
| Indicatori di prestazione | Dati | |
| Carico massimo | Carico statico | 120N/mm² |
| Carico dinamico | 40N/mm² | |
| Velocità lineare massima | 2.5m/s | |
| Valore PV elevato | 2.8N/mm²・m/s | |
| Coefficiente di attrito | 0.08~0.25 | |
| L'uso della temperatura | -100℃~+200℃ | |
| Coefficiente di conducibilità termica | 60W/m・K | |
| Coefficiente di espansione termica | 15×-6/K | |

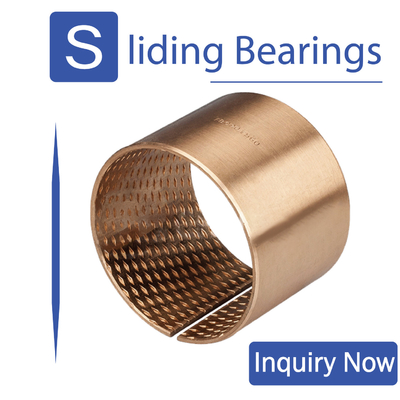

Scanalatura dell'olio a forma di rombo, cuscinetto piano in bronzo avvolto, poiché la scanalatura ha una certa profondità, quindi ha una certa capacità di immagazzinare olio, nello spazio chiuso di utilizzo, può svolgere un ottimo effetto autolubrificante, olio e grasso possono essere conservati nel manicotto del cuscinetto piano in bronzo avvolto per lungo tempo.
I cuscinetti piani in bronzo avvolto si riferiscono a ISO 3547, è possibile fare clic qui per ulteriori requisiti tecnici ISO 3547 parte .pdf

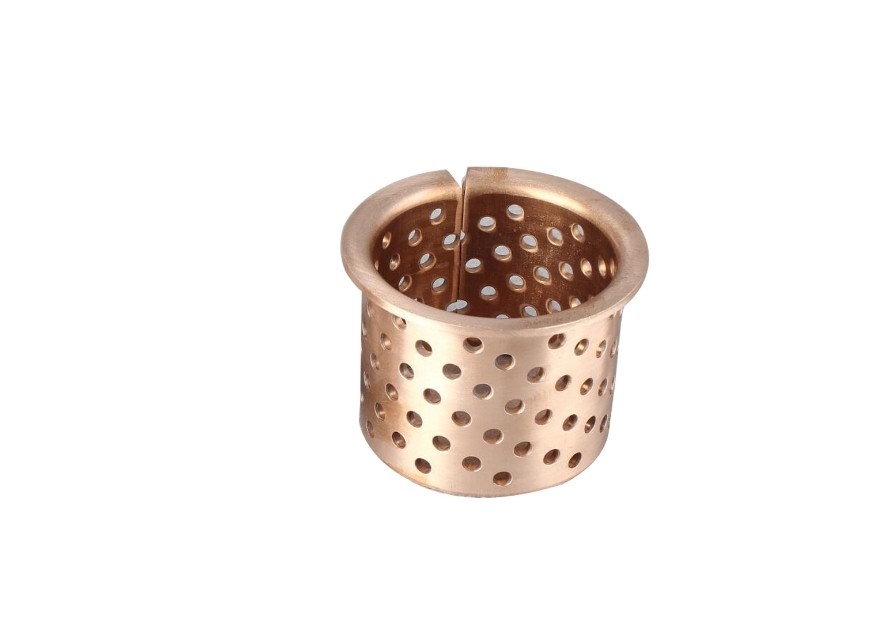

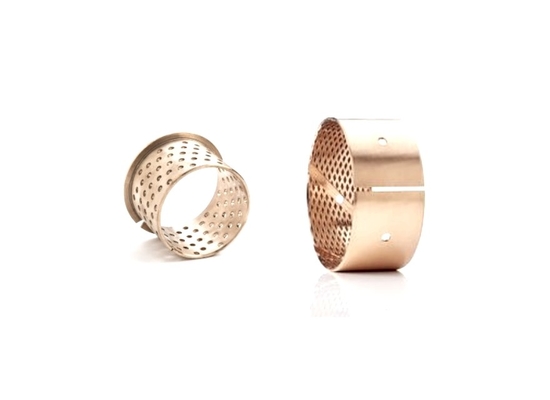

Pertanto, è possibile personalizzare i tipi di fori per scanalature dell'olio dei cuscinetti piani in bronzo avvolto da noi, come fori passanti rotondi o scanalature dell'olio a forma di diamante, struttura a flangia o struttura a canna diritta e materiali più speciali. Ad esempio, puoi personalizzare il materiale cusn6.5p0.1 da noi, che è ecologico e senza piombo, adatto per macchinari medici, alimentari e di altro tipo.
| h8 | H7 | d | D | T | h- | 10 | 12 | 15 | 20 | 25 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 0 -0.022 |
12 | +0.018 0 |
10 | 12 | 0.980 0.955 |
4 | 1010 | 1012 | 1015 | 1020 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 0 -0.027 |
14 | " | 12 | 14 | " | " | 1210 | 1212 | 1215 | 1220 | 1225 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | " | 16 | " | 14 | 16 | " | " | 1415 | 1420 | 1425 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | " | 17 | " | 15 | 17 | " | " | 1510 | 1512 | 1515 | 1525 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | " | 18 | " | 16 | 18 | " | " | 1615 | 1620 | 1625 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | " | 20 | +0.021 0 |
18 | 20 | " | " | 1815 | 1820 | 1825 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 0 -0.033 |
23 | " | 20 | 23 | 1.475 1.445 |
" | 2015 | 2020 | 2025 | 2030 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | " | 25 | " | 22 | 25 | " | 6 | 2215 | 2220 | 2225 | 2230 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | " | 27 | " | 24 | 27 | " | " | 2415 | 2420 | 2425 | 2430 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | " | 28 | " | 25 | 28 | " | " | 2515 | 2520 | 2525 | 2530 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | " | 32 | +0.025 0 |
28 | 32 | 1.970 1.935 |
" | 2820 | 2825 | 2830 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | " | 34 | " | 30 | 34 | " | 3020 | 3030 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | 0 -0.039 |
36 | " | 32 | 36 | " | " | 3220 | 3230 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | " | 39 | " | 35 | 39 | " | " | 3520 | 3530 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36 | " | 40 | " | 36 | 40 | " | " | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 37 | " | 41 | " | 37 | 41 | " | " | 3720 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | " | 44 | " | 40 | 44 | " | 8 | 4020 | 4030 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 45 | " | 50 | " | 45 | 50 | 2.460 2.415 |
" | 4520 | 4530 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 50 | " | 55 | +0.030 0 |
50 | 55 | " | " | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 55 | 0 -0.046 |
60 | " | 55 | 60 | " | " | 5520 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 60 | " | 65 | " | 60 | 65 | " | " | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Fare clic qui per il PDF per ulteriori informazioni sui cuscinetti in bronzo CuSn8 Wrapped Bronze Bushings.pdf
Diametro standard |
Dimensioni esterne |
Foro alloggiamento |
Dimensioni interne |
Diametro albero corrispondente |
|---|---|---|---|---|
| 10~18 | +0.065 +0.030 |
+0.018 0 |
+0.046 0 |
- 0.016 - 0.043 |
| 18~30 | +0.075 +0.035 |
+0.021 0 |
+0.052 0 |
- 0.020 - 0.020 |
| 30~50 | +0.085 +0.045 |
+0.025 0 |
+0.062 0 |
- 0.025 - 0.064 |
| 50~80 | +0.100 +0.055 |
+0.030 0 |
+0.074 0 |
- 0.030 - 0.076 |
| 80~120 | +0.120 +0.070 |
+0.035 0 |
+0.087 0 |
- 0.036 - 0.090 |
| 120~180 | +0.170 +0.100 |
+0.400 0 |
+0.100 0 |
- 0.043 - 0.106 |
| 180~250 | +0.210 +0.130 |
+0.046 0 |
+0.115 0 |
- 0.050 - 0.122 |
| 250~315 | +0.260 +0.170 |
+0.052 0 |
+0.130 0 |
- 0.056 - 0.137 |
È possibile scegliere di utilizzarlo in macchinari di sollevamento, macchinari edili, telai di trattori automobilistici, industria delle macchine utensili e macchinari minerari, ma può anche essere realizzato in boccole di cuscinetti, boccole flangiate, rondelle di spinta e ciotole a sfera e altre forme.
