| Marchio: | VIIPLUS |
| Numero di modello: | CESPUGLI CILINDRICI |
| MOQ: | negoziato, prezzo franco fabbrica della Cina |
| prezzo: | Cheap Price Made in china |
| Condizioni di pagamento: | T/T |
| Capacità di approvvigionamento: | Dimensioni standard |

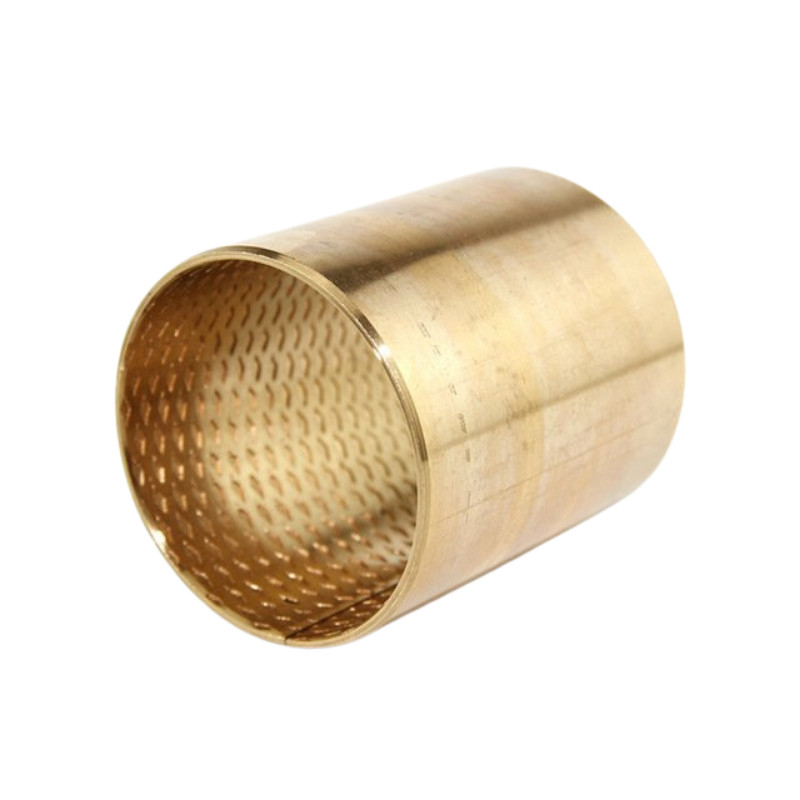

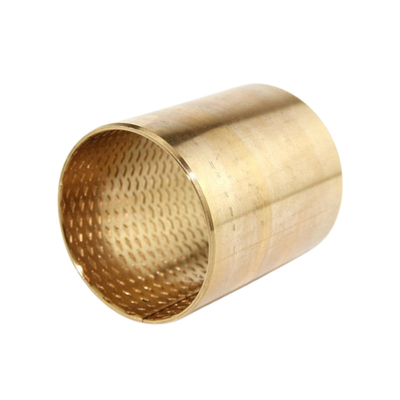

Le buste a manica in bronzo ad alta capacità di carico, realizzate in materiale CuSn8, sono progettate per resistere a carichi estremi e condizioni difficili.garantisce una durata eccezionale e prestazioni a lungo termine.
Le prese di lubrificazione, posizionate strategicamente all'interno delle buste, forniscono un mezzo per una lubrificazione efficace, riducendo l'attrito e la generazione di calore.Questa caratteristica di progettazione non solo migliora l'efficienza operativa delle busse ma prolunga anche la loro vita utile.
Queste buscate a manica in bronzo sono adatte per una vasta gamma di applicazioni industriali, tra cui macchine, attrezzature e operazioni pesanti in cui i carichi elevati e la precisione sono fondamentali.Le loro robuste capacità di costruzione e lubrificazione le rendono una scelta affidabile per garantire un funzionamento regolare ed efficiente in condizioni difficili.
In sintesi, high load capacity bronze sleeve bushings made of CuSn8 with lubrication indents offer a robust and long-lasting solution for industrial applications that require exceptional performance and durability.
Introduzione del prodotto

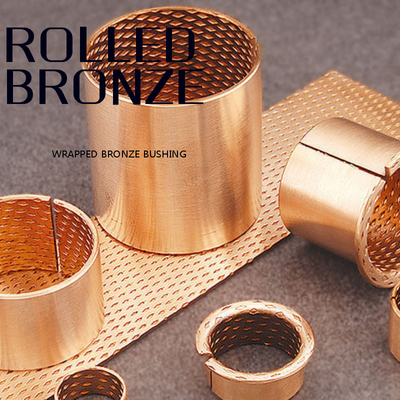

Il cuscinetto in bronzo è costituito da una striscia in lega di rame ad alta densità con una formula speciale.La superficie può essere arrotolata con un foro di olio di diamante o emisferico e una scanalatura per l'olio in base alle esigenze dell'utenteHa i vantaggi di:elevata densità, grande capacità portante, buona resistenza all'usura, lunga durata di vita, ecc., per sostituire la tradizionale manica in rame fuso, puòridurre il volume meccanico e ridurre il costo. È stato ampiamente utilizzato in macchinari di sollevamento, macchinari da costruzione, chassis di autotrattori, industria delle macchine utensili e macchinari minerari, ma può anche essere trasformato in cuscinetto, cuscinetto a flangia,guarnizione di spinta, e palla, e altre forme.
Forme di cuscinetti disponibili in dimensioni standard
Arbusti cilindrici
Forme di cuscinetti su ordinazione: arbusti cilindrici con dimensioni non standard, arbusti a flange, piastre scorrevoli, cuscinetti su misura
Apparecchiature di movimentazione e sollevamento meccaniche, cilindri idraulici, apparecchiature pneumatiche, apparecchiature mediche, macchine tessili, apparecchiature agricole, ecc.
di una lunghezza non superiore a 50 mmCuSn8con iniezioni di lubrificazione
ID di busco 90 mm, OD 95 mm, L= 80 mm, OD della flange - 110 mm, tipo F, DIN 1494 (CuSn8P)
CuSn8 con
composizione
Sn 8 %
P < 0,05 %
Cu Resto
|
Prestazioni operative |
|
|
Secco |
Poveri. |
|
Olio lubrificato |
- Bene. |
|
Olio lubrificato |
- Bene. |
|
Lubrificato con acqua |
Poveri. |
|
Fluido di processo lubrificato |
Poveri. |
|
Dia standard |
O.D. Dimensione |
Abitare noioso |
D.I.T. Dimensione |
|
|---|---|---|---|---|
| 10~18 | +0.065 +0.030 |
+0.018 0 |
+0.046 0 |
- Zero.016 - Zero.043 |
| 18 ~ 30 | +0.075 +0.035 |
+0.021 0 |
+0.052 0 |
- Zero.020 - Zero.020 |
| 30 ~ 50 | +0.085 +0.045 |
+0.025 0 |
+0.062 0 |
- Zero.025 - Zero.064 |
| 50 ~ 80 | +0.100 +0.055 |
+0.030 0 |
+0.074 0 |
- Zero.030 - Zero.076 |
| 80~120 | +0.120 +0.070 |
+0.035 0 |
+0.087 0 |
- Zero.036 - Zero.090 |
| 120~180 | +0.170 +0.100 |
+0.400 0 |
+0.100 0 |
- Zero.043 - Zero.106 |
| 180 ~ 250 | +0.210 +0.130 |
+0.046 0 |
+0.115 0 |
- Zero.050 - Zero.122 |
| 250 ~ 315 | +0.260 +0.170 |
+0.052 0 |
+0.130 0 |
- Zero.056 - Zero.137 |
| Dati tecnici | |
|---|---|
| Materiale: | Cu ¥ 91,3% Sn ¥ 8,5% P ¥ 0,2% |
| Standard: | Cu Sn8. DIN 17662. CW453K |
| Strato scorrevole (spessore): | Omogenea |
| Resistenza alla trazione Rm: | 450N/mm2 |
| Forza di resa Rp 0.2: | 250 N/mm2 |
| Allungamento in % A10: | 0.4 |
| Durezza: | 90-120 HB |
| Coefficiente di attrito: | 0.08-0.25 μm |
| Conduttività termica: | 60 W/m·K |
| Intervallo di temperatura: | -100°C/200°C |
| Max. carico statico: | 120 N/mm2 |
| Carico massimo, dinamica: | 40 N/mm2 |
| Velocità di scorrimento massima (w.lubr): | 2.5 m/s |
| Valore Pv, Mpa x m/s, cont / int: | 2.8 |
| Materiale di contrapposizione | |
| Durezza raccomandata dell'albero: | > 210HB |
| Rottura della superficie dell'albero (Ra) | 1.6 |
| Tolleranza raccomandata: | e7-f7 |
| Casa: | H7 |
| Identificazione. | - Un' overdose. | f 1 | f 2 | L 0 - Zero.40 |
||||||||||||||
| 10 | 15 | 20 | 25 | 30 | 35 | 40 | 50 | 60 | 70 | 80 | ||||||||
| 10 | 12 | 1010 | 1015 | 1020 | ||||||||||||||
| 12 | 14 | 1210 | 1215 | 1220 | ||||||||||||||
| 14 | + 0.043 0 |
16 | + 0.065 + 0.030 |
0.5 | 0.3 | 1410 | 1415 | 1420 | 1425 | |||||||||
| 15 | 17 | 1510 | 1515 | 1520 | 1525 | |||||||||||||
| 16 | 18 | 1610 | 1615 | 1620 | 1625 | |||||||||||||
| 18 | 20 | 1810 | 1815 | 1820 | 1825 | |||||||||||||
| 20 | 23 | 2010 | 2015 | 2020 | 2025 | |||||||||||||
| 22 | 25 | + 0.075 | 0.8 | 2210 | 2215 | 2220 | 2225 | |||||||||||
| 24 | + 0.052 | 27 | + 0.035 | 2415 | 2420 | 2425 | 2430 | |||||||||||
| 25 | 0 | 28 | 2515 | 2520 | 2525 | 2530 | ||||||||||||
| 28 | 32 | 2815 | 2820 | 2825 | 2830 | |||||||||||||
| 30 | 34 | 3015 | 3020 | 3025 | 3030 | 3035 | 3040 | |||||||||||
| 32 | 36 | + 0.085 | 1.0 | 0.6 | 3215 | 3220 | 3225 | 3230 | 3235 | 3240 | ||||||||
| 35 | 39 | + 0.045 | 3515 | 3520 | 3525 | 3530 | 3535 | 3540 | ||||||||||
| 40 | + 0.062 0 |
44 | 4020 | 4025 | 4030 | 4035 | 4040 | 4050 | ||||||||||
| 45 | 50 | 4520 | 4525 | 4530 | 4535 | 4540 | 4550 | |||||||||||
| 50 | 55 | 5020 | 5025 | 5030 | 5035 | 5040 | 5050 | 5060 | ||||||||||
| 55 | 60 | 5520 | 5525 | 5530 | 5535 | 5540 | 5550 | 5560 | ||||||||||
| 60 | 65 | + 0.100 | 1.2 | 0.8 | 6025 | 6030 | 6035 | 6040 | 6050 | 6060 | 6070 | |||||||
| 65 | + 0.074 | 70 | + 0.055 | 6530 | 6535 | 6540 | 6550 | 6560 | 6570 | |||||||||
| 70 | 0 | 75 | 7030 | 7035 | 7040 | 7050 | 7060 | 7070 | 7080 | |||||||||
| 75 | 80 | 7530 | 7535 | 7540 | 7550 | 7560 | 7570 | 7580 | ||||||||||
| 80 | 85 | + 0.120 + 0.070 |
1.4 | 8030 | 8035 | 8040 | 8050 | 8060 | 8070 | 8080 | ||||||||
