Struttura dei cuscinetti compositi POM-Dimensioni in pollici ️ Cuscinetti pre-lubrificanti

1Dopo il processo di laminazione completato, i POM vengono riempiti in intersezione con uno strato di bronzo, vengono stampate le prese di lubrificazione, che sono piene di grasso di olio,che verrà rimosso e trasferito sulla superficie di accoppiamento, forma una pellicola fisicamente lubrificante, che riduce il coefficiente di trazione e protegge l'albero di accoppiamento.

2. strato di bronzo poroso; lo strato fornisce la forza di legame di auto-lubrificante. strato.

3. Sostituzione in acciaio Lo strato fornisce la capacità di carico e di conduzione termica.

4- Strato rame/tin.

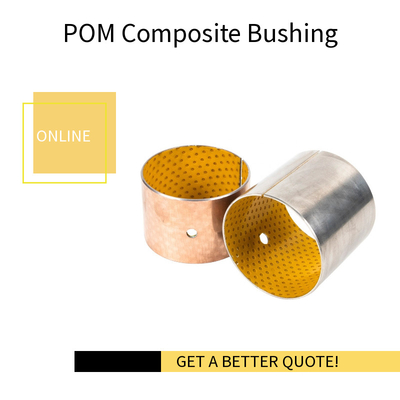

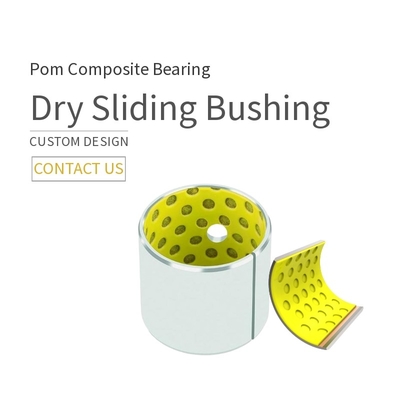

La buscaglia scorrevole a secco indica una gamma di buscaglie scorrevoli cilindriche prodotte da un materiale con una struttura composita.Il supporto è costituito da acciaio al carbonio in cui è sinterizzato uno strato di bronzo poroso e quindi impregnato di plastica coacetalicaLa superficie polimerica presenta delle rientranze nelle quali il grasso lubrificante si trova e protegge la superficie corrispondente.I principali prodotti della linea Pom Composite di buscate a scorrere a secco sono le buscate cilindriche (DIN 1494), nonché parti speciali realizzate secondo le specifiche del cliente.

La buscia scorrevole a secco può essere utilizzata in applicazioni rotanti e oscillanti.minore sensibilità ai carichi a bordo e assorbimento dell'acquaLa buscaglia scorrevole a secco ha buone qualità di ammortizzazione ed è resistente agli urti.

Caratteristiche

·bussing con lubrificazione minima per lubrificazione o lubrificazione

·Le parti standard contengono giunti lubrificanti in uno strato scorrevole; strato scorrevole semplice su richiesta

·Performance ottimali a carichi relativamente elevati e a basse velocità

·Adatto a movimenti lineari, oscillatori e di rotazione

·Ampia gamma di ricambi in magazzino

DATI TECNICI

Proprietà chimiche

Lo strato scorrevole in PTFE è resistente alla maggior parte dei prodotti chimici della buscia scorrevole Pom Composite Dry e la resistenza alla corrosione della buscia scorrevole Pom Composite Dry dipende dalla base in acciaio,non ossida quando:

• immersi in acqua, alcoli o glicoli
• Oli minerali e sintetici disponibili
• in sostanze acide con pH> 5
• Nelle sostanze alcaline con pH < 9, la corrosione inizia nel caso di ripetuti cicli bagnato/ asciutto, la presenza di ossigeno e quando la temperatura supera i 90oC.

La resistenza chimica della buscetta scorrevole a secco Pom Composite è migliorata con l'acciaiatura, ma i problemi di corrosione devono essere superati con una protezione aggiuntiva come l'acciaiatura speciale,Pom Composite Scaffalature a scorrere a secco o utilizzo di cuscinetti rivestiti di bronzo o di acciaio inossidabile. cuscinetti a blocchi.

FRIZIONE

Lo strato scorrevole dell'anello di buccia scorrevole a secco ha una base in PTFE che offre un'eccellente qualità di scorrevole grazie al basso coefficiente di attrito.
La quantità di attrito non può essere definita con esattezza poiché è influenzata dai seguenti parametri:
• Fattore di carico p x v alla superficie
• Temperatura di funzionamento
• Presenza di liquidi e lubrificanti
• Materiale e finitura della superficie di contatto

The load factor p x v is the result of the specific load p (N / mm2) and speed v (m / s) and represents a reference parameter for checking the operation of this type of Pom Composite Dry sliding bushing. a p x v uguale, il coefficiente di attrito diminuisce con l'aumento del carico specifico, mentre il coefficiente di attrito aumenta con l'aumento della velocità.

Liquidi e lubrificanti

Le buste scorrevoli a secco sono state sviluppate per il funzionamento a secco, ma la presenza di liquidi puliti nella zona di lavoro può facilitare la dissipazione del calore e prolungare la vita del cuscinetto.
La presenza di liquidi, sia lubrificanti che altri, può portare a condizioni di funzionamento idrodinamiche che consentono un aumento significativo della velocità di scorrimento con lo stesso carico specifico.

Le condizioni di funzionamento idrodinamiche sono influenzate dai seguenti parametri:
• velocità di scorrimento
• carico specifico
• Tolleranza delle superfici di accoppiamento
• Viscosità del liquido
• Temperatura di funzionamento

RISULTATI operativi

Applicazione tipica

Consigliato per applicazioni che comportano un funzionamento intermittente o una lubrificazione periferica.

·Automotive: giunzioni, gruppi di perni, cerniere dell'elica, sistemi di sterzo e altri sistemi, giunzioni e cerniere del telaio posteriore.

·Macchine utensili: fusioni nelle trivellatrici, nelle macchine di rettifica e di fresatura, e piastre di guida dei cilindri nelle presse multicilindriche.

·Apparecchiature agricole: cambio, frizioni, sganciatori di bale e ruote girevoli per gli accumulatori di bale, cuscinetti a pivot dell'asse anteriore, cuscinetti per cambio sterzo e cuscinetti a pivot di attacco per mietitrebbie...

Ilbusti scorrevoli a seccoè particolarmente adatto alle applicazioni in cui il lubrificante non può essere fornito in modo continuo o ripetuto.
