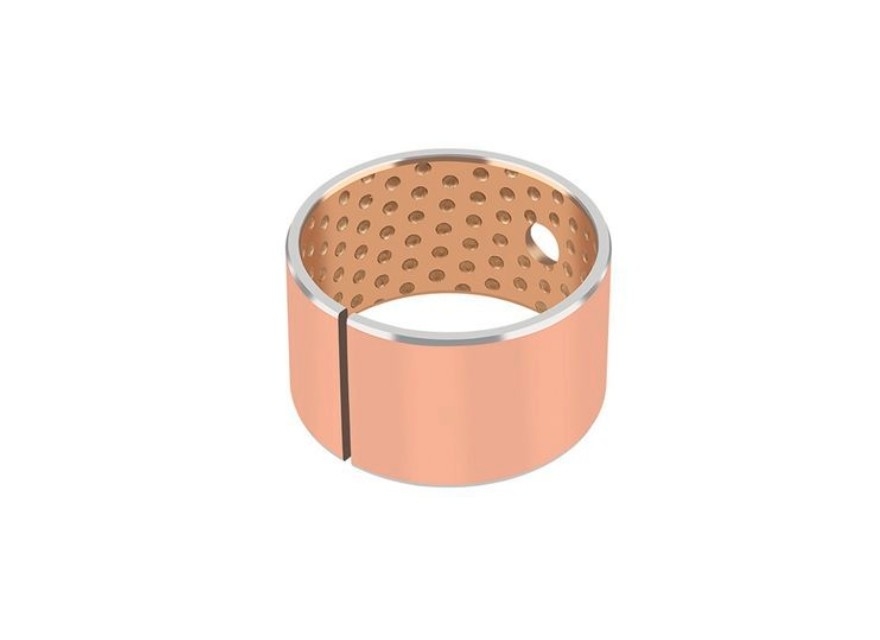

Questi cuscinetti di cuscinetti a scorrere secco in acciaio sono rivestiti di rame o stagno per una maggiore resistenza all'usura e lubrificazione.che rappresenta una lega a base di rame contenente 10% di piombo e 10% di stagnoIl rivestimento migliora ulteriormente le prestazioni del cuscinetto riducendo l'attrito e l'usura,prolungando la sua durata di servizio.
Rulli per binari, macchine da costruzione, costruzione di gru, macchine agricole (carico per impatto)
|
Pb ((%) |
Fe ((%) |
Ni(%) |
Zn ((%) |
Cu(%) |
|---|---|---|---|---|
|
8.0-11.0 |
¥0.25 |
¥1.5 |
¢2.0 |
78.0-87.0 |
SN: 9.0-11.0
Sb: ¥0.5
Impurità
|
Codice standard di riferimento dei materiali per le guarnizioni bimetaliche |
||||
|
Materiale |
Composizione delle leghe |
Durezza delle leghe |
Norma internazionale |
|
|
Altri materiali di ricambio |
CuPb10Sn10 |
80-120HB |
JIS-LBC3, JIS-LBC3, SAE-797, DIN CuPb10Sn, UNS C93700, CLEVITE F100. |
|
|
CC495KDAIDO L10. D. A. B. D57. Federal Mogul HF2. Low Friction Bushing SY. GLYCO66. ACL F100 |
||||
|
CuPb24Sn4 |
45~70HB |
Glyco 68, DAIDO L23, Clacie rsx, ACL F250 |
||
|
CuPb6Sn6Zn3 |
70-100HB |
Din17670 |
||
|
CuSn10 |
70-100HB |
Din G-CuSn10 ;BS PB1 |
||
|
CuSn6.5P |
70-100HB |
DIN CuSn6 ((2.1020); JIS H3110 |
||
|
AlSn20Cu |
30~40HB |
Glyco74, Low Friction Bushing AS15. ACL820 |
||
|
Tipo di prodotto:
|
cuscinetti a scivolo a secco
|
|
Applicazione:
|
macchine per sollevamento, macchine minerarie,
macchine per la foresta, macchine agricole, ecc. |
|
Materiale:
|
CuSn8P
|
|
Densità:
|
80,8 g/cm3
|
|
carico dinamico massimo:
|
100N/mm2
|
|
Velocità lineare massima ((Grease):
|
2 m/s
|
|
Valore PV massimo del grasso:
|
2.8N/mm2·m/s
|
|
Forza di pressione
|
> 460N/mm2
|
|
Forza di resa N/mm2
|
> 280N/mm2
|
|
Durezza:
|
90-150
|
|
Asse di accoppiamento
|
Durezza ≥ 50, rugosità 0,4-1.0
|
|
Temperatura di funzionamento
|
-40 ~ + 150°C
|
|
Coefficiente di attrito
|
0.06 ~ 0.15
|
|
Coefficiente di espansione lineare
|
18.5×10-6/K
|
|
coefficiente di conduzione termica
|
58W/m·K
|
|
Oltre al catalogo di prodotti standard viene visualizzato, forniamo prodotti non standard o per ordinare in base alle esigenze del cliente. |
|
| Materiale di base | DURITÀ | TEMPERATURA Distanze |
RISOLENZA | Velocità di scorrimento Limitazione |
|---|---|---|---|---|
| CuSn8P0.3 / CuSn6.5P0.1 | HB90 HB120 | -100°C +200°C | 60 N/mm2× m/s | 2.5 m/s |
Cuscinetto resistente all'usura in striscia di bronzo massiccio con perforazione per applicazioni lubrificate
Miglioramento delle prestazioni rispetto ai cuscinetti in bronzo PVB092: serbatoi di grasso più grandi aumentano gli intervalli di manutenzione, lo sporco e i detriti vengono spazzati nelle perforazioni, riducendo così l'usura
Performance ottimale a carichi relativamente elevati e a basse velocità
| GENERALE | Unità | Valore | |
| Carico massimo, p |
Staticità Dinamica |
N/mm2 N/mm2 |
120 40 |
| Temperatura di funzionamento |
Min. Max. |
°C °C |
- Quaranta. 150 |
