| Marchio: | REPLACEMENT PLAIN BEARINGS |
| Numero di modello: | Ottone CuZn37Mn3Al2PbSi |
| MOQ: | BOCCOLE DI ABITUDINE DI MATE-TO-ORDER |
| prezzo: | Sliding Bronze Bearing Dimensions Tolerance,Stock Price |
| Condizioni di pagamento: | T/T |
| Capacità di approvvigionamento: | BOCCOLE STANDARD DI TOLLERANZA |

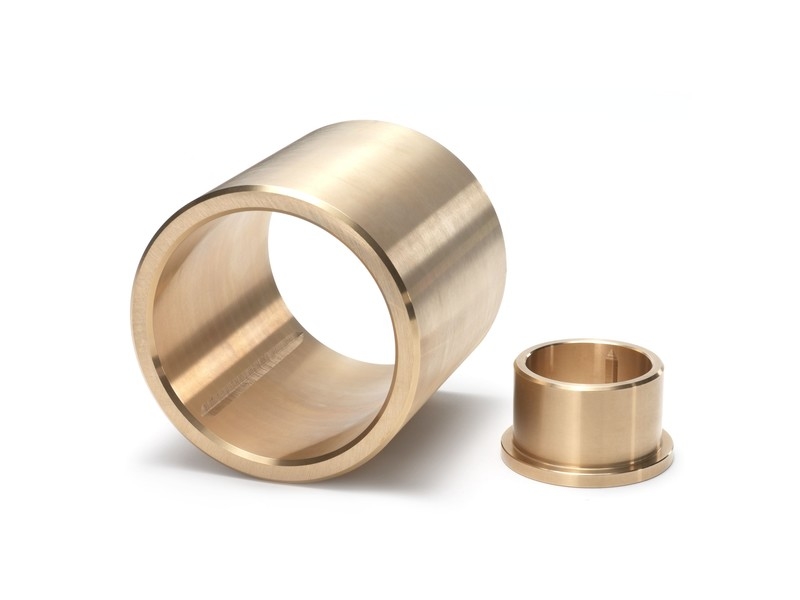

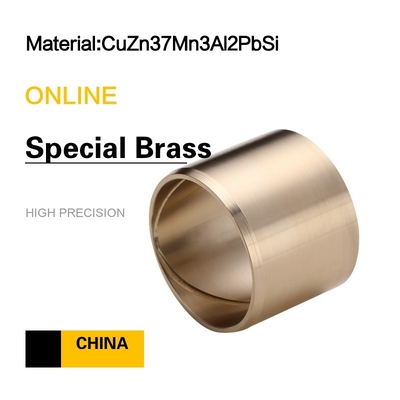

Le boccole speciali in lega di rame forgiato CuZn37Mn3Al2PbSi EN sono componenti di precisione che offrono una combinazione unica di proprietà su misura per specifiche applicazioni industriali. La lega, composta da rame, zinco, manganese, alluminio, piombo e silicio, presenta un'eccellente resistenza meccanica, resistenza all'usura e resistenza alla corrosione. Il processo di forgiatura garantisce una microstruttura densa e uniforme, migliorando ulteriormente la durata e le prestazioni delle boccole. Queste boccole sono adatte per l'uso in ambienti ad alto carico, ad alta velocità e gravosi, rendendole ideali per un'ampia gamma di macchinari e attrezzature.
VIIPLUS CINAnon solo può fabbricare cuscinetti e boccole in lega di rame a flangia secondo lo standard cinese, ma può anche produrli secondo gli standard correlati di ASTM (UNS, SAE), UE e JIS, ecc. Inoltre, possiamo anche fabbricare il materiale per cuscinetti in lega di rame secondo i requisiti speciali e i disegni dei clienti
Mentre VIIPLUS è riconosciuto come fornitore di apparecchiature per la produzione di cuscinetti autolubrificanti per la movimentazione di tubi, la nostra gamma di prodotti di boccole per cuscinetti scorrevoli include apparecchiature per un'ampia varietà di clienti.
-Controllare la qualità e il prezzo: servizio completo dalla fusione della materia prima ai prodotti finiti, controllare rigorosamente la qualità e i costi da tutti i collegamenti.
- Apparecchiature di collaudo avanzate: spettrometro importato dalla Germania - garantisce i componenti; macchina di prova universale - prova la resistenza alla trazione, l'allungamento e il limite di snervamento; durometro Brinell - prova la durezza.
-Personalizzazione:possiamo fornire servizi di prodotti personalizzati in base ai requisiti di disegno e materiale.
|
Composizione chimica massa/% |
|||||||||
|---|---|---|---|---|---|---|---|---|---|
|
Cu |
Sn |
Al |
Fe |
Mn |
Ni |
Pb |
Si |
P |
Zn |
|
57.0-59.0 |
<0.4 |
1.3-2.3 |
<1.0 |
1.5-3.0 |
<1.0 |
0.2-0.8 |
0.3-1.3 |
- |
Rem |
|
Proprietà meccaniche |
|||
|---|---|---|---|
|
Resistenza alla trazione Mpa (Min) |
Limite di snervamento MPa (Min) |
Allungamento % |
Durezza Brinell (HB) |
|
540-780 |
290-560 |
25-5 |
140-200 |
Spiegazione: Le boccole a manicotto in bronzo sono basate sulla lega di rame. Offre soluzioni di cuscinetti tecnicamente ed economicamente favorevoli. È dielevata capacità di carico, peso ridotto e buona resistenza alla corrosione.Le boccole a manicotto in bronzo possono offrire diversi tipi di leghe di bronzo in base alla durata richiesta, al servizio, ecc. La tolleranza è molto più stretta rispetto alle boccole in bronzo avvolte. Possiamo usare diversilega di ramemateriale secondo le esigenze del cliente.
| Dati tecnici | |||||||
| Materiale di base | CuZn25A16Fe3Mn4 | Temperatura massima di esercizio °C | 300 | ||||
| Carico dinamico estremo N/mm² | 100 | ||||||
| Coefficiente di attrito u | <0.16 | Velocità massima di scorrimento m/s | A secco | 0.4 | |||
| Durezza di base HB | 210~270 | Olio | 5 | ||||
| Lega | |||||||
| Modello / grado corrispondente | |||||||
| Marchio internazionale GB1776-87 | ZCuZn25 | ZCuSn6Zn6Pb3 | ZCuAl10Fe3 | ZCuSu10P1 | Acciaio+ ZCuSn6Zn6Pb3 | HT250 | GCr15 |
| Al6Fe3Mn3 | |||||||
| ISO1338 internazionale | GCuZn25 | GCuSn6Zn6Pb3 | GCuAl10Fe3 | - | Acciaio+ CuSn6Zn6Pb3 | - | B1 |
| Al6Fe3Mn3 | Fe3Ni5 | ||||||
| Germania DIN | G-CuZn25 | GB-CuSn5Zn5Pb5 | GB-CuAl10Ni | GB-CuSn10 | Acciaio+ CuSn6Zn6Pb3Ni | - | 100Cr6 |
| Al5 | |||||||
| Giappone JIS | HBsC4 | BC6 | AIBC3 | BC3 | BC6 | FC250 | SUJ2 |
| Stati Uniti ASTM/UNS | C86300 | C83600 | C95500 | C90500 | C83600 | Classe40 | 52100 |
| Standard britannico (BS) | HTB2 | LG2 | AB1 | PB4 | LG2 | - | - |
| Tabella di composizione e prestazioni dei materiali | |||||||
| Codice materiale | |||||||
| Composizione chimica | CuZn25Al5Mn3Fe3 | CuZn25Al5Mn3Fe3 | CuAl9Fe4Ni4Mn2 | CuSn5Pb5Zn5 | CuSn12 | HT250 | Gcr15 |
| Densità (g/cm³) | 8 | 8 | 8.5 | 8.9 | 9.05 | 7.3 | 7.8 |
| Durezza (HB) | ＞210 | ＞250 | ＞150 | ＞70 | ＞80 | ＞190 | HRC＞58 |
| Resistenza alla trazione (N/mm²) | ＞750 | ＞800 | ＞800 | ＞200 | ＞260 | ＞250 | ＞1500 |
| Allungamento (%) | ＞12 | ＞8 | ＞15 | ＞10 | ＞8 | ＞5 | ＞15 |
| Coefficiente di espansione lineare | 1.9 | 1.9 | 1.9 | 1.8 | 1.8 | 1 | 1.1 |
| Temperatura di esercizio (℃) | -40~+300 | -40~+150 | -40~+400 | -40~+400 | -40~+400 | -40~+400 | -40~+400 |
| Carico dinamico massimo (N/mm²) | 100 | 120 | 150 | 60 | 70 | 80 | 200 |
| Velocità lineare massima (m/min) | 15 | 15 | 20 | 10 | 10 | 8 | 5 |
| Valore PV massimo Lubrificazione | 200 | 200 | 60 | 60 | 80 | 40 | 150 |
| (N/mm²*m/min) | |||||||
| Deformazione permanente da compressione | ＜0.01 | ＜0.005 | ＜0.04 | ＜0.05 | ＜0.05 | ＜0.015 | ＜0.002 |
| 300N/mm² | |||||||
|
Dimensione
|
Personalizzato
|
|
Materiale
|
CuZn25Al5Mn4Fe3. Personalizzato
|
|
Colore
|
Naturale
|
|
Certificazione
|
ISO9001, TS16949
|
|
Densità
|
8g/cm3
|
|
Durezza
|
>210HB
|
|
Limite di temperatura di lavoro
|
-40~200℃
|
|
Carico dinamico massimo
|
98N/mm²
|
|
Velocità lineare massima (grasso)
|
0.85m/s
|
|
Valore PV massimo Grasso
|
1.65N/mm2·m/s
|
|
Coefficiente di attrito
|
0.09~0.15
|
|
Resistenza alla trazione
|
>750N/mm²
|
|
Limite di snervamento
|
>340 N/mm2
|
|
Asse di accoppiamento
|
Durezza≥40, Rugosità 0.4~1.0
|
|
Coefficiente di conduzione del calore
|
38~55W/m·K
|
|
Coefficiente di espansione lineare
|
2.2×10-5/℃
|
|
Applicazione
|
macchine utensili, macchine agricole, elettromotore a gru, perni elastici, albero dello sterzo e trasmissione
|
|
Materiale
|
|
|
Standard
|
ASTM/ JIS/ ASME/ AISI/ EN/ BS
|
|
ID
|
20-1000mm
|
|
OD
|
25-1500mm
|
|
Campione
|
Disponibile
|
|
Pacchetto
|
1 pz/sacchetto neutro o sacchetto blister
|
|
Tempo di produzione
|
Circa 25 giorni
|
|
Porto di carico
|
Cina |
