| Marchio: | ,MISUMI，DAIDO，SELF LUBE，,FIBRO STANDARD REPLACEMENT BEARING |
| Numero di modello: | la boccola solida, bronzo con il lubrificante tappa senza manutenzione incastonato |
| MOQ: | Negoziabile |
| prezzo: | Price Graphite Bushing Parts, (SAE 660) Leaded Tin Bronze Bearings,863 (SAE 430B) 862 (SAE 430A)Manganese Bronze |
| Condizioni di pagamento: | TT in anticipo |
| Capacità di approvvigionamento: | Boccole bronzee online • Produttori dei cuscinetti di scivolamento • Fornitori autolubrificanti dell |
Le boccole ASTM B271 Alloy Graphite Plugged, in particolare il tipo C86300, con dimensioni di 400 x 470 x 750 mm, si riferiscono a cuscinetti autolubrificanti a base metallica che utilizzano un materiale a base di grafite per la lubrificazione. Queste boccole sono progettate per fornire un funzionamento duraturo e senza manutenzione in una vasta gamma di applicazioni industriali.
ASTM B271 è una specifica standard che copre i cuscinetti centrifugati, a base di bronzo, lubrificati a grafite, destinati all'uso in applicazioni che richiedono un'elevata resistenza all'usura e un basso attrito. La lega C86300 è un tipo di bronzo a base di stagno che contiene particelle di grafite incorporate nella matrice metallica. Queste particelle di grafite forniscono le proprietà autolubrificanti che consentono al cuscinetto di funzionare senza la necessità di lubrificanti esterni.
Le dimensioni di 400 x 470 x 750 mm si riferiscono alle dimensioni esterne della boccola, che viene tipicamente installata in un alloggiamento o telaio per fornire una superficie di scorrimento per un albero rotante o alternativo. La base metallica del cuscinetto fornisce supporto strutturale, mentre lo strato lubrificato a grafite riduce l'attrito e l'usura tra il cuscinetto e l'albero.
Nel complesso, le boccole ASTM B271 Alloy Graphite Plugged con lega C86300 e le dimensioni specificate offrono una soluzione affidabile e senza manutenzione per le applicazioni di cuscinetti industriali che richiedono un'elevata resistenza all'usura e un basso attrito.
bronzegleitlager.comè il tuo produttore di fiducia diboccole in grafite. Qualunque siano le tue esigenze, possiamo progettare su misura le nostreboccoleper le tue esigenze.

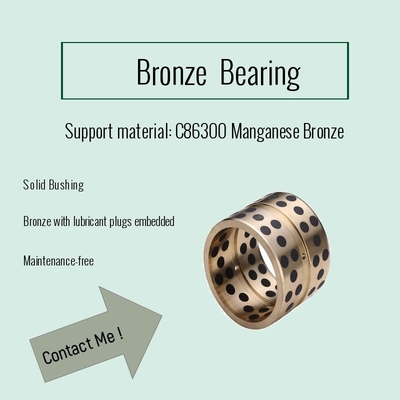

VIIPLUS offre boccole in bronzo al manganese C86300 È un materiale per cuscinetti autolubrificanti composto da un bronzo per cuscinetti di alta qualità con tasche di lubrificante solido.
|
|
Cu(1) |
Al |
Fe |
Pb |
Mn |
Ni(2) |
Sn |
Zn |
|---|---|---|---|---|---|---|---|---|
|
Min./Max. |
60.0-66.0 |
5.0-7.5 |
2.0-4.0 |
.20 |
2.5-5.0 |
1.0 |
.20 |
22.0-28.0 |
|
Nominale |
63.0 |
6.2 |
3.0 |
- |
3.7 |
- |
- |
25.0 |
Leboccole in bronzo C86300sono utilizzate in una varietà di applicazioni. Gli usi tipici per questa lega sono: Lega per impieghi gravosi, ad alta resistenza. Boccole per steli di valvole di grandi dimensioni, cuscinetti per ingranaggi, boccole per camme,cuscinetti a bassa velocità e carico elevato, parti di boccole per cilindri idraulici.
Il bronzo può funzionare ad alte velocità sotto carichi pesanti, ma richiede un'elevata durezza dell'albero e condizioni operative non abrasive. Questa lega ha eccellenti qualità meccaniche e una buona resistenza alla corrosione. Questa lega è composta da rame, manganese, alluminio e ferro. Questa combinazione aumenta la resistenza alla trazione.
| Requisiti chimici | ||||||||||||
| Rame Lega UNS No. |
Composizione, % max, tranne dove indicato | |||||||||||
| Nichel | ||||||||||||
| Rame | Stagno | Piombo | Zinco | Ferro | Compreso | Alluminio | Manganese | Antimonio | Zolfo | Fosforo | Silicio | |
| Cobalto | ||||||||||||
| C86300 | 60.0–66.0 | 0.20 | 0.20 | 22.0–28.0 | 2.0–4.0 | 1.0A | 5.0–7.5 | 2.5–5.0 | ... | ... | ... | ... |
| C90500 | 86.0–89.0 | 9.0–11.0 | 0.30 | 1.0–3.0 | 0.20 | 1.0A | 0.005 | ... | 0.20 | 0.05 | 0.05B | 0.005 |
| C91100 | 82.0–85.0 | 15.0–17.0 | 0.25 | 0.25 | 0.25 | 0.50A | 0.005 | ... | 0.20 | 0.05 | 1.0B | 0.005 |
| C91300 | 79.0–82.0 | 18.0–20.0 | 0.25 | 0.25 | 0.25 | 0.50A | 0.005 | ... | 0.20 | 0.05 | 1.0B | 0.005 |
| C93700 | 78.0–82.0 | 9.0–11.0 | 8.0–11.0 | 0.8 | 0.7C | 0.50A | 0.005 | ... | 0.50 | 0.08 | 0.10B | 0.005 |
| A Nel determinare il rame minimo, il rame può essere calcolato come rame più nichel. | ||||||||||||
| B Per le fusioni continue, il fosforo deve essere 1,5 % max. | ||||||||||||
|
C Il ferro deve essere 0,35 % max. quando utilizzato per il supporto in acciaio.
|
||||||||||||
Paratoie radiali, paratoie verticali, paratoie, rivestimenti in acciaio per condotte forzate, paranchi meccanici, paranchi idraulici, strumentazione, gru a cavalletto, gru aeree, servizi di gestione dei bacini idrici con applicazioni in...
Stoccaggio merci
Controllo delle inondazioni
Generazione di energia idroelettrica
Irrigazione
Lega di rame fusa
Tipo:Ottone senza piombo
Autolubrificante Senza olio Boccole di tipo
|
Composizione chimica massa/% |
|||||||||
|---|---|---|---|---|---|---|---|---|---|
|
Cu |
Sn |
Al |
Fe |
Mn |
Ni |
Pb |
Si |
P |
Zn |
|
60-66 |
0.2 |
5.0-7.5 |
2.0-4.0 |
2.5-5.0 |
1 |
0.2 |
_ |
_ |
_ |
|
Proprietà meccaniche |
|||
|---|---|---|---|
|
Resistenza alla trazione Mpa(Min) |
Resistenza allo snervamento MPa(Min) |
Allungamento % |
Durezza Brinell(HB) |
|
758 |
427 |
14 |
225 |
1,Nella composizione chimica, i singoli valori rappresentano i massimi.
2,Le prestazioni meccaniche del valore di durezza sono solo di riferimento
|
C86300 |
Le dimensioni sono in pollici |
|
Bronzo al manganese con tappi di grafite |
(ID x OD x L) |
|
BOCCOLE IN GRAFITE |
1/2 x 3/4 x 1/2 |
|
BOCCOLE IN GRAFITE |
1/2 x 3/4 x 3/4 |
|
BOCCOLE IN GRAFITE |
1/2 x 3/4 x 1/2 |
|
BOCCOLE IN GRAFITE |
5/8 x 7/8 x 5/8 |
|
BOCCOLE IN GRAFITE |
5/8 x 7/8 x 3/4 |
|
BOCCOLE IN GRAFITE |
5/8 x 7/8 x 1 |
|
BOCCOLE IN GRAFITE |
5/8 x 7/8 x 1-1/4 |
|
BOCCOLE IN GRAFITE |
5/8 x 7/8 x 1-1/2 |
|
BOCCOLE IN GRAFITE |
3/4 x 1-1/8 x 5/8 |
|
BOCCOLE IN GRAFITE |
3/4 x 1-1/8 x 3/4 |
|
BOCCOLE IN GRAFITE |
3/4 x 1-1/8 x 1 |
|
BOCCOLE IN GRAFITE |
3/4 x 1-1/8 x 1-1/4 |
|
BOCCOLE IN GRAFITE |
3/4 x 1-1/8 x 1-1/2 |
|
BOCCOLE IN GRAFITE |
7/8 x 1-1/4 x 3/4 |
|
BOCCOLE IN GRAFITE |
7/8 x 1-1/4 x 1 |
|
BOCCOLE IN GRAFITE |
7/8 x 1-1/4 x 1-1/8 |
|
BOCCOLE IN GRAFITE |
7/8 x 1-1/4 x 1-1/4 |
|
BOCCOLE IN GRAFITE |
7/8 x 1-1/4 x 1-1/2 |
|
BOCCOLE IN GRAFITE |
1 x 1-3/8 x 3/8 |
|
BOCCOLE IN GRAFITE |
1 x 1-3/8 x 1/2 |
|
BOCCOLE IN GRAFITE |
1 x 1-3/8 x 5/8 |
|
BOCCOLE IN GRAFITE |
1 x 1-3/8 x 3/4 |
|
BOCCOLE IN GRAFITE |
1 x 1-3/8 x 1 |
|
BOCCOLE IN GRAFITE |
1 x 1-3/8 x 1-1/4 |
|
BOCCOLE IN GRAFITE |
1 x 1-3/8 x 1-1/2 |
|
BOCCOLE IN GRAFITE |
1 x 1-3/8 x 1-3/4 |
|
BOCCOLE IN GRAFITE |
1 x 1-3/8 x 2 |
|
BOCCOLE IN GRAFITE |
1 x 1-1/2 x 3/4 |
|
BOCCOLE IN GRAFITE |
1 x 1-1/2 x 1 |
|
BOCCOLE IN GRAFITE |
1 x 1-1/2 x 1-1/2 |
|
BOCCOLE IN GRAFITE |
1 x 1-1/2 x 2 |
|
BOCCOLE IN GRAFITE |
1-1/8 x 1-1/2 x 1 |
|
BOCCOLE IN GRAFITE |
1-1/4 x 1-5/8 x 1 |
|
BOCCOLE IN GRAFITE |
1-1/4 x 1-5/8 x 1-1/4 |
|
BOCCOLE IN GRAFITE |
1-1/4 x 1-5/8 x 1-1/2 |
|
BOCCOLE IN GRAFITE |
1-1/4 x 1-5/8 x 1-3/4 |
|
BOCCOLE IN GRAFITE |
1-1/4 x 1-5/8 x 2 |
|
BOCCOLE IN GRAFITE |
1-1/2 x 2 x 1-1/4 |
|
BOCCOLE IN GRAFITE |
1-1/2 x 2 x 1-1/2 |
|
BOCCOLE IN GRAFITE |
1-1/2 x 2 x 1-3/4 |
|
BOCCOLE IN GRAFITE |
1-1/2 x 2 x 2 |
|
BOCCOLE IN GRAFITE |
1-3/4 x 2-1/4 x 1-1/4 |
|
BOCCOLE IN GRAFITE |
1-3/4 x 2-1/4 x 1-1/2 |
|
BOCCOLE IN GRAFITE |
1-3/4 x 2-1/4 x 1-3/4 |
|
BOCCOLE IN GRAFITE |
1-3/4 x 2-1/4 x 2 |
|
BOCCOLE IN GRAFITE |
1-3/4 x 2-1/4 x 2-1/2 |
|
BOCCOLE IN GRAFITE |
1-3/4 x 2-1/4 x 4 |
|
BOCCOLE IN GRAFITE |
2 x 2-1/2 x 1-1/4 |
|
BOCCOLE IN GRAFITE |
2 x 2-1/2 x 1-1/2 |
|
BOCCOLE IN GRAFITE |
2 x 2-1/2 x 2 |
|
BOCCOLE IN GRAFITE |
2 x 2-1/2 x 2-1/2 |
|
BOCCOLE IN GRAFITE |
2 x 2-1/2 x 3 |
|
BOCCOLE IN GRAFITE |
2-1/2 x 3 x 3 |
|
BOCCOLE IN GRAFITE |
3 x 3-1/2 x 4 |
|
BOCCOLE IN GRAFITE |
3 x 3-5/8 x 3 |
|
BOCCOLE IN GRAFITE |
3-1/2 x 4-1/8 x 2 |
|
BOCCOLE IN GRAFITE |
3-1/2 x 4-1/8 x 3 |
|
BOCCOLE IN GRAFITE |
3-1/2 x 4-1/8 x 4 |
|
BOCCOLE IN GRAFITE |
4 x 4-3/4 x 2 |
|
BOCCOLE IN GRAFITE |
4 x 4-3/4 x 3 |
|
BOCCOLE IN GRAFITE |
4 x 4-3/4 x 4 |
|
BOCCOLE IN GRAFITE |
5 x 6 x 3 |
|
BOCCOLE IN GRAFITE |
5 x 6 x 4 |
I cuscinetti grafitati devono essere immersi nel lubrificante prima dell'applicazione. La grafite assorbe il lubrificante, che viene poi trasferito all'albero quando viene riscaldato dal movimento dell'albero. Questa azione fornisce l'olio necessario per lubrificare, ma non in quantità sufficiente da causare perdite alle estremità del cuscinetto. L'olio viene riassorbito dalla grafite quando il movimento cessa.
La grafitatura a tappo viene eseguita praticando una configurazione di fori sfalsati attraverso la parete del cuscinetto e premendo la grafite in questi fori e cuocendo a fondo. Le dimensioni e il numero dei fori praticati e il numero di file sono determinati dalla lunghezza e dal diametro del cuscinetto.

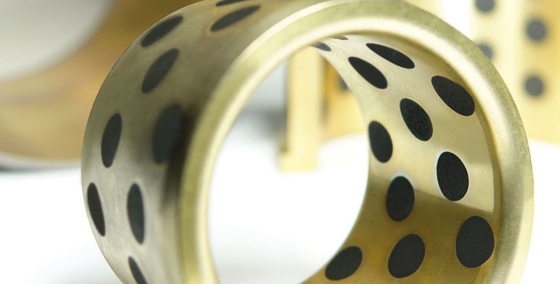

Le boccole in bronzo con tappo di grafite sono tutte autolubrificanti esenza manutenzione.Queste boccole sono lavorate in bronzo fuso continuo e riempite con tappi di lubrificante solido. Una boccola e la sua superficie di accoppiamento devono sempre essere separate da un film di lubrificante. Molti deicomponenti VIIPLUSutilizzano la grafite. Ecco cosa devi sapere al riguardo. La grafite è carbonio ordinario in una forma altamente insolita, un cristallo bidimensionale. Pensala come un foglio spesso un atomo. Un pezzo di grafite è un accumulo di questi fogli. Una mina di grafite di una matita è oleosa perché questi fogli spessi un atomo sono molto scivolosi.
Bronzo al manganese C86300
Le applicazioni tipiche C86300 includonocuscinetti a carico pesante a bassa velocità, ingranaggi, camme e parti di cilindri idraulici. Il bronzo al manganese fuso continuo è una lega di rame ad alta resistenza, non trattabile termicamente, destinata all'uso in applicazioni che richiedono una buona combinazione di eccezionali caratteristiche di usura ed elevata resistenza del cuscinetto per carichi pesanti e basse velocità.
|
Boccole in grafite di bronzo al manganese C86300 |
|
|
ELEMENTO |
CONTENUTO (%) |
|
Rame, Cu |
60.0-68.0 |
|
Piombo, Pb |
≤0.2 |
|
Stagno, Sn |
≤0.2 |
|
Zinco, Zn |
22~28 |
|
Ferro, Fe |
2.0-4.0 |
|
Alluminio, Al |
5.0-7.50 |
|
Manganese, Mn |
2.5-5.0 |
|
|
|
|
Boccole in grafite di bronzo al manganese C86200 |
|
|
ELEMENTO |
CONTENUTO (%) |
|
Rame, Cu |
60.0-68.0 |
|
Piombo, Pb |
≤0.2 |
|
Stagno, Sn |
≤0.2 |
|
Zinco, Zn |
22~28 |
|
Ferro, Fe |
2.0-4.0 |
|
Alluminio, Al |
3.0-4.90 |
|
Manganese, Mn |
2.5-5.0 |
Le boccole in bronzo fuso con grafite a tappo possono essere utilizzate dove è necessario supportare carichi pesanti abasse e medie velocità
La boccola in bronzo fuso con grafite a tappo è in grado di resistere ad alte temperature fino a 570 F
Lafunzionalità autolubrificante
consente di utilizzare i cuscinetti dove l'oliatura è difficile, costosa da implementare e dove non è possibile utilizzare grasso/olio. Un'eccellente lubrificazione si ottiene anche sotto carichi elevati a basse velocità.
|
Dati tecnici |
Grado |
50# |
50S1 |
50S2 |
50S3 |
|
650S5 |
CuSn12 |
CuZn25AI5Mn4Fe3 |
CuSn5Pb5Zn5 |
CuAI10Ni5Fe5 |
CuSn12 |
|
CuZn25AI5Mn4Fe3 |
8.9 |
7.8 |
8.9 |
7.8 |
8.9 |
|
8 |
Durezza |
≥210 |
≥260 |
≥150 |
≥75 |
|
≥235 |
Resistenza alla trazione |
≥750 |
≥250 |
≥500 |
≥270 |
|
≥800 |
≥150 |
≥450 |
≥90 |
≥260 |
≥150 |
|
≥450 |
Allungamento |
≥12 |
≥13 |
≥10 |
≥5 |
|
≥8 |
1.8×10-5/℃ |
1.6×10-5/℃ |
1.8×10-5/℃ |
1.6×10-5/℃ |
1.8×10-5/℃ |
|
1.9×10-5/℃ |
-40~+400℃ |
-40~+400℃ |
-40~+400℃ |
-40~+400℃ |
-40~+400℃ |
|
-40~+300℃ |
Carico dinamico massimo |
60 |
60 |
50 |
70 |
|
120 |
10 |
20 |
10 |
20 |
10 |
|
15 |
80 |
60 |
60 |
60 |
80 |
|
200 |
Deformazione da compressione |
< 0,04 mm |
< 0,05 mm |
< 0,04 mm |
< 0,05 mm |
