| Marchio: | REPLACEMENT PLAIN BEARINGS |
| Numero di modello: | Bronzine di LD fatte di CuSn8 con i bacini idrici del grasso |
| MOQ: | BOCCOLE DI ABITUDINE DI MATE-TO-ORDER |
| prezzo: | Sliding Bronze Bearing Dimensions Tolerance,Stock Price |
| Condizioni di pagamento: | TT IN ANTICIPO, L/C, Western Union |
| Capacità di approvvigionamento: | BOCCOLE STANDARD DI TOLLERANZA |

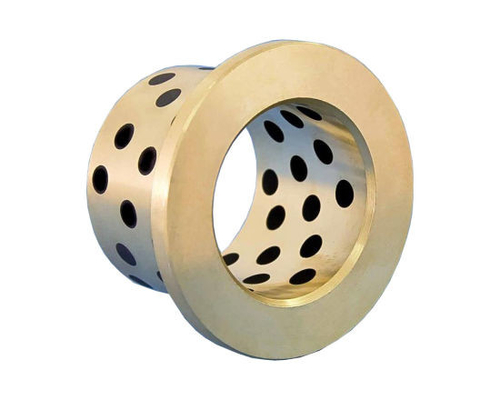

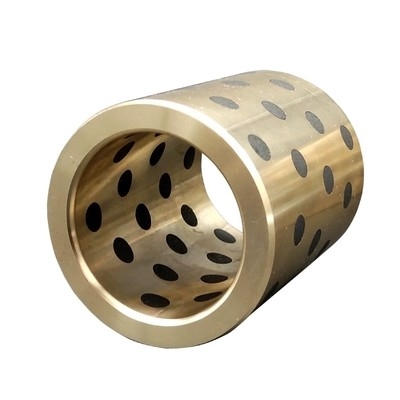

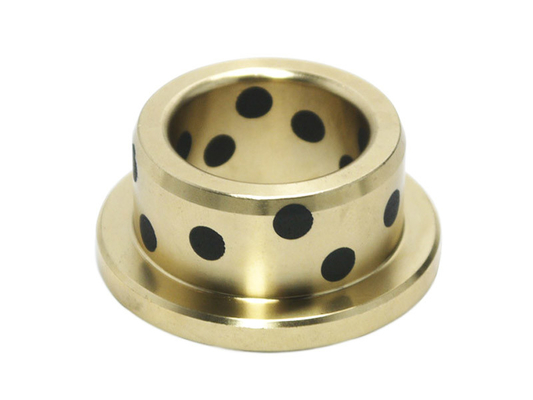

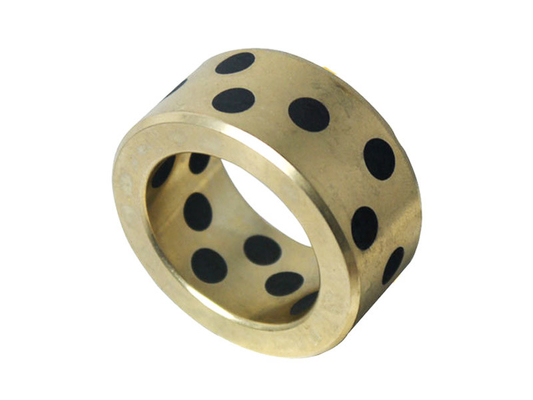

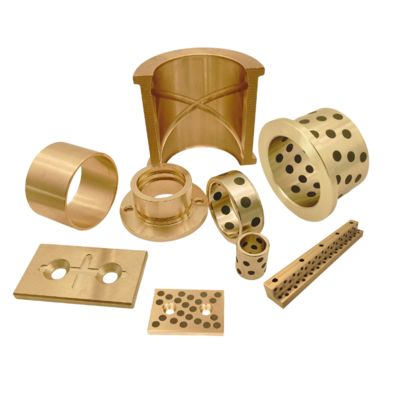

Il manicotto con boccole in grafite C86300/C86200, con dimensioni in pollici di 2,5 ID (diametro interno) x 3 OD (diametro esterno) x 2 di lunghezza, è un componente ad alte prestazioni progettato per varie applicazioni industriali. La lega a base di rame del manicotto offre un'eccellente conducibilità, resistenza alla corrosione e lavorabilità. L'aggiunta di boccole in grafite ne migliora ulteriormente le prestazioni, fornendo una migliore lubrificazione e resistenza all'usura.
Questo manicotto è comunemente utilizzato in macchinari rotanti, cuscinetti e altre applicazioni in cui precisione e durata sono fondamentali. Le dimensioni in pollici garantiscono la compatibilità con componenti e sistemi standard basati su pollici.
La combinazione di lega C86300/C86200 e boccole in grafite crea un manicotto in grado di resistere a carichi, temperature e velocità elevate. È la scelta ideale per applicazioni che richiedono prestazioni superiori e durata nel tempo.
dimensioni in pollici 2,5 ID x 3 OD x 2 Lunghezza
| Composizione chimica massa/% | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Cu | Sn | Al | Fe | Mn | Ni | Pb | Si | P | Zn |
| 60-66 | 0.2 | 5.0-7.5 | 2.0-4.0 | 2.5-5.0 | 1 | 0.2 | _ | _ | _ |
| Proprietà meccaniche | |||
|---|---|---|---|
| Resistenza alla trazione Mpa(Min) | Resistenza allo snervamento MPa(Min) | Allungamento % | Durezza Brinell(HB) |
| 758 | 427 | 14 | 225 |
Nota:
1,Nella composizione chimica, i singoli valori rappresentano i massimi.
2,Le prestazioni meccaniche del valore di durezza sono solo di riferimento
Rendi lo sdoganamento più agevole
Spedizione transfrontaliera?
VIIPLUS ti aiuta a completare il processo passo dopo passo.
Ottone: H62, HAl66-6-3-2, un ottone ordinario ad alta resistenza, ottone speciale ad alta resistenza (HB> 250), ecc. Bronzo all'alluminio: QAl10-5-5, ZCuAl10Fe3, ZCuAl9Fe4Ni4Mn2, CuAl10Ni ecc. Bronzo: ZCu5Pb5Zn5, CuSn7Zn4Pb7, CuSn8, CuSn12, ZCuSn10P1 ecc. Rame e piombo elevati: ZCuPb10Sn10, CuPb15Sn7 ecc. Nel frattempo, in base alle diverse esigenze dei clienti, in conformità con gli standard DIN, BS, EN, UNS, SAE e GB cinesi di produzione di vari prodotti (ad es. : CuZn39Pb3, CuZn40Al2, C86200, C95800, C48200). Benvenuti a chiedere!
| Requisiti chimici | ||||||||||||
| Rame Lega UNS n. |
Composizione, % max, salvo diversa indicazione | |||||||||||
| Nichel | ||||||||||||
| Rame | Stagno | Piombo | Zinco | Ferro | Compreso | Alluminio | Manganese | Antimonio | Zolfo | Fosforo | Silicio | |
| Cobalto | ||||||||||||
| C86300 | 60.0–66.0 | 0.20 | 0.20 | 22.0–28.0 | 2.0–4.0 | 1.0A | 5.0–7.5 | 2.5–5.0 | ... | ... | ... | ... |
| C90500 | 86.0–89.0 | 9.0–11.0 | 0.30 | 1.0–3.0 | 0.20 | 1.0A | 0.005 | ... | 0.20 | 0.05 | 0.05B | 0.005 |
| C91100 | 82.0–85.0 | 15.0–17.0 | 0.25 | 0.25 | 0.25 | 0.50A | 0.005 | ... | 0.20 | 0.05 | 1.0B | 0.005 |
| C91300 | 79.0–82.0 | 18.0–20.0 | 0.25 | 0.25 | 0.25 | 0.50A | 0.005 | ... | 0.20 | 0.05 | 1.0B | 0.005 |
| C93700 | 78.0–82.0 | 9.0–11.0 | 8.0–11.0 | 0.8 | 0.7C | 0.50A | 0.005 | ... | 0.50 | 0.08 | 0.10B | 0.005 |
| A Nel determinare il rame minimo, il rame può essere calcolato come rame più nichel. | ||||||||||||
| B Per le fusioni continue, il fosforo deve essere 1,5 % max. | ||||||||||||
| C Il ferro deve essere 0,35 % max. quando utilizzato per il supporto in acciaio. | ||||||||||||
Bronzo al manganese C86300
Le applicazioni tipiche di C86300 includono cuscinetti per carichi pesanti a bassa velocità, ingranaggi, camme e parti di cilindri idraulici. Il bronzo al manganese fuso in continuo è una lega di rame ad alta resistenza, non trattabile termicamente, destinata all'uso in applicazioni che richiedono una buona combinazione di eccezionali caratteristiche di usura e alta resistenza al carico per carichi pesanti e basse velocità.
| Boccole in grafite di bronzo al manganese C86300 | |
| ELEMENTO | CONTENUTO (%) |
| Rame, Cu | 60.0-68.0 |
| Piombo, Pb | ≤0.2 |
| Stagno, Sn | ≤0.2 |
| Zinco, Zn | 22~28 |
| Ferro, Fe | 2.0-4.0 |
| Alluminio, Al | 5.0-7.50 |
| Manganese, Mn | 2.5-5.0 |
| Boccole in grafite di bronzo al manganese C86200 | |
| ELEMENTO | CONTENUTO (%) |
| Rame, Cu | 60.0-68.0 |
| Piombo, Pb | ≤0.2 |
| Stagno, Sn | ≤0.2 |
| Zinco, Zn | 22~28 |
| Ferro, Fe | 2.0-4.0 |
| Alluminio, Al | 3.0-4.90 |
| Manganese, Mn | 2.5-5.0 |
Boccole in bronzo fuso con boccole in grafitepossono essere utilizzate dove è necessario supportare carichi pesanti a velocità da basse a medie
La boccola in bronzo fuso con grafite è in grado di resistere ad alte temperature fino a 570 F
La caratteristica autolubrificante consente di utilizzare i cuscinetti dove l'oliatura è difficile, costosa da implementare e dove non è possibile utilizzare grasso/olio. Un'eccellente lubrificazione si ottiene anche sotto carichi elevati a basse velocità.
L'autolubrificazione con lubrificanti solidi appositamente incorporati riduce l'attrito. Coefficiente di attrito: da 0,04 a 0,2 tipico
| Grado | 50# | 50S1 | 50S2 | 50S3 | 650S5 |
| Materiale | CuZn25AI5Mn4Fe3 | CuSn5Pb5Zn5 | CuAI10Ni5Fe5 | CuSn12 | CuZn25AI5Mn4Fe3 |
| Densità | 8 | 8.9 | 7.8 | 8.9 | 8 |
| Durezza | ≥210 | ≥70 | ≥150 | ≥75 | ≥235 |
| Resistenza alla trazione | ≥750 | ≥250 | ≥500 | ≥270 | ≥800 |
| Resistenza allo snervamento | ≥450 | ≥90 | ≥260 | ≥150 | ≥450 |
| Allungamento | ≥12 | ≥13 | ≥10 | ≥5 | ≥8 |
| Coefficiente di dilatazione lineare | 1.9×10-5/℃ | 1.8×10-5/℃ | 1.6×10-5/℃ | 1.8×10-5/℃ | 1.9×10-5/℃ |
| Temperatura massima | -40~+300℃ | -40~+400℃ | -40~+400℃ | -40~+400℃ | -40~+300℃ |
| Carico dinamico massimo | 100 | 60 | 50 | 70 | 120 |
| Velocità massima (a secco) | 15 | 10 | 20 | 10 | 15 |
| N/mm²*m/s (Lubrificazione) | 200 | 60 | 60 | 80 | 200 |
| Deformazione da compressione | < 0.01 mm | < 0.05mm | < 0.04mm | < 0.05mm | < 0.005mm |
Boccole di collegamento per attrezzature edili, boccole di collegamento per bracci per pale meccaniche, boccole di collegamento e guida per macchine per stampaggio a iniezione, attrezzature per acciaierie, scarichi per forni, attrezzature per l'essiccazione, torrefattori, presse, linee di assemblaggio, strutture idroelettriche, verricelli, attrezzature di sollevamento, macchinari per mulini per pneumatici e carta e molte altre applicazioni industriali.
