| Marchio: | REPLACE OILLESS BEARINGS |
| Numero di modello: | IL TIPO DELLA BOCCOLA HA FLANGIATO MANICA NORMALE |
| MOQ: | Negoziabile |
| prezzo: | Competitively Priced vs POM, Provides Lubricating Bush |
| Condizioni di pagamento: | TT IN ANTICIPO Western Union |
| Capacità di approvvigionamento: | Boccole bronzee flangiate, rondelle di spinta bronzee, auto che lubrifica le boccole bronzee |
Il cuscinetto a boccola flangiata in bronzo fuso al manganese C86300 430B con scanalature per l'olio della piastra è un componente ad alte prestazioni progettato per applicazioni impegnative. Realizzato in bronzo fuso al manganese C86300, offre un'eccellente resistenza all'usura e durata. Il design flangiato fornisce ulteriore stabilità e supporto, mentre l'inserto in grafite migliora ulteriormente le proprietà di lubrificazione del cuscinetto e riduce l'attrito. Le scanalature per l'olio della piastra distribuiscono efficacemente il lubrificante, garantendo prestazioni costanti e affidabili. Questo cuscinetto a boccola è adatto per un'ampia gamma di applicazioni industriali, tra cui macchinari, trasmissione di potenza e altro ancora.
VIIPLUS INTERNATIONAL produce boccole in grafite con tappo in bronzo di alta qualitàItaliano: https://viiplus.comalle operazioni minerarie in Cina. Con qualità e precisione, puoi trovare anche il nostrocuscinetti autolubrificanti e cuscinetti a strisciamento, boccole in bronzocon la stessa tenacia e le stesse caratteristiche ingegneristiche che ti aspetteresti. Con una vestibilità e una durata eccezionali suboccole in bronzo grafite, aspettati di raggiungere ore senza precedenti sulla tua macchina.Bcatalogo online dei produttori di boccole ronze
Hai accesso agli ultimi download qui. Clicca suBoccole in bronzo massiccio con boccole in grafite inserite.pdf...simbolo del catalogo per visualizzare il file e scaricare il file del catalogo dei cuscinetti a boccola autolubrificanti.
| Requisiti chimici | ||||||||||||
| Rame Lega Numero UNS. |
Composizione, % max, salvo quanto indicato | |||||||||||
| Nichel | ||||||||||||
| Rame | Stagno | Guida | Zinco | Ferro | Compreso | Alluminio | Manganese | Antimonio | Zolfo | Fosforo | Silicio | |
| Cobalto | ||||||||||||
| C86300 | 60,0–66,0 | 0,20 | 0,20 | 22,0–28,0 | 2.0–4.0 | 1.0UN | 5.0–7.5 | 2,5–5,0 | ... | ... | ... | ... |
| C90500 | 86,0–89,0 | 9.0–11.0 | 0,30 | 1.0–3.0 | 0,20 | 1.0UN | 0,005 | ... | 0,20 | 0,05 | 0,05B | 0,005 |
| C91100 | 82,0–85,0 | 15,0–17,0 | 0,25 | 0,25 | 0,25 | 0,50UN | 0,005 | ... | 0,20 | 0,05 | 1.0B | 0,005 |
| C91300 | 79,0–82,0 | 18,0–20,0 | 0,25 | 0,25 | 0,25 | 0,50UN | 0,005 | ... | 0,20 | 0,05 | 1.0B | 0,005 |
| C93700 | 78,0–82,0 | 9.0–11.0 | 8.0–11.0 | 0,8 | 0,7C | 0,50UN | 0,005 | ... | 0,50 | 0,08 | 0,10B | 0,005 |
| UN Per determinare il minimo di rame, il rame può essere calcolato come rame più nichel. | ||||||||||||
| B Per le colate continue il fosforo deve essere al massimo dell'1,5%. | ||||||||||||
| C Se utilizzato per supporti in acciaio, il ferro deve essere al massimo dello 0,35%. | ||||||||||||

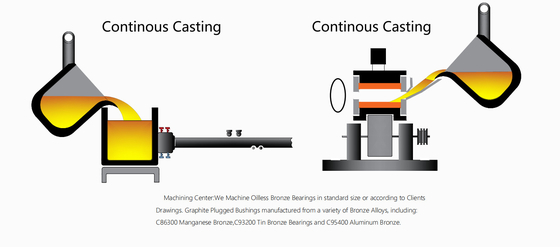

La colata continua è un metodo avanzato di colata in cui il metallo fuso viene versato continuamente in uno speciale stampo metallico chiamato stampo. La colata solidificata (incapsulata) viene estratta continuamente dall'altra estremità dello stampo. Lo sviluppo della colata continua è un mezzo importante per ottimizzare la struttura dell'industria metallurgica cinese, che cambierà radicalmente la bassa efficienza e l'elevato consumo della produzione di materiali metallici della Cina e promuoverà lo sviluppo della struttura del prodotto nella direzione della specializzazione. Lo sviluppo di tecnologie avanzate di colata continua, come la colata continua quasi finale, la colata continua monocristallina, la colata continua ad alta efficienza e la carica a caldo della billetta di colata continua, sarà molto attivo e promuoverà lo sviluppo di una serie di nuovi materiali.
La fusione centrifuga è una tecnica e un metodo per versare metallo liquido in uno stampo in rapida rotazione per riempirlo e formare una fusione. Grazie al movimento centrifugo, il metallo liquido può riempire bene lo stampo in direzione radiale e formare la superficie libera della fusione. È possibile ottenere un foro interno cilindrico senza anima. Aiuta a rimuovere gas e inclusioni dai metalli liquidi. Influisce sul processo di cristallizzazione del metallo, migliorando così le proprietà meccaniche e fisiche delle fusioni.
con lubrificazione in grafite solida. Sono disponibili anche varie specifiche di materiali, forme standard e speciali.
– Non necessita di manutenzione (autolubrificante)
– Adatto per applicazioni con carichi pesanti
– Resiste a temperature estreme
– Lunga durata di vita
– Può funzionare senza alcun ol per un lungo periodo
– Capacità di carico estremamente elevata, buona resistenza all’usura e minore attrito
– Particolarmente adatto per basse velocità e carichi elevati
– Adatto per movimenti alternativi, oscillanti o intermittenti in cui è difficile formare la pellicola d’olio
– Buone caratteristiche di resistenza chimica e anticorrosione
– Può essere utilizzato in un'ampia gamma di temperature da -40℃ a +300℃

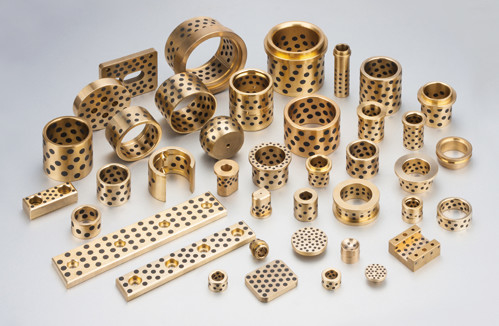

Forme portanti realizzate su ordinazione:
Boccole dritte
Boccole flangiate
Piastre antiusura
Rondella di spinta
Bronzo senza grafite
Bronzo con grafite
Boccola personalizzata: Parti speciali secondo
Leghe speciali, su disegno del cliente, ISO, DIN.
Boccole autolubrificanti utilizzate in set di stampi, matrici per stampaggio di metalli, stampi, macchine speciali e attrezzature pesanti di tutti i tipi.
Questo tipo di cuscinetto scorrevole e boccole C86300 può essere applicato in ambienti asciutti, ad alta temperatura, ad alta pressione, corrosivi, con acqua o altri agenti chimici quando non è possibile introdurre olio. È ampiamente utilizzato nella linea di prodotti per l'automotive, nell'ingegneria idraulica, nelle paratoie delle dighe, nelle industrie della plastica, nelle macchine per fusione successiva, nei rulli in acciaio nell'industria metallurgica, nelle macchine per minerali, nelle navi, nei turbogeneratori, nelle turbine idrauliche e nelle macchine per stampaggio a iniezione...Cuscinetto flangiato in bronzo fuso cilindro idraulicoCon lubrificante solido I prodotti sono ampiamente utilizzati nelle macchine per colata continua, nei macchinari per l'industria mineraria, nelle navi, nelle turbine a gas e così via.
| Numero del materiale | VSB-JDB (600#) | Versione VSB-JDB (600#S1) | Versione VSB-JDB (600#S2) | Versione VSB-JDB (600#S3) | Versione VSB-JDB (600#S4) | VSB-JDB (HT250) | Versione VSB-JDB (Gcr15) |
|---|---|---|---|---|---|---|---|
| Composizione chimica | CuZn25Al5Mn3Fe3 | CuZn25Al5Mn3Fe3 | CuAl9Fe4Ni4Mn2 | CuSn5Pb5Zn5 | CuSn12 | HT250 | Gcr15 |
| Densità(g/cm³) | 8.0 | 8.0 | 8.5 | 8.9 | 9.05 | 7.3 | 7.8 |
| Durezza(S.B.) | >210 | >250 | >150 | >70 | >80 | >190 | Valore HRC>58 |
| Resistenza alla trazione (N/mm²) | >750 | >800 | >800 | >200 | >260 | >250 | >1500 |
|
Allungamento (%) |
>12 | >8 | >15 | >10 | >8 | >5 | >15 |
| Coefficiente di dilatazione lineare | 1.9 | 1.9 | 1.9 | 1.8 | 1.8 | 1.0 | 1.1 |
| Temperatura di esercizioTemperatura | -40~+300 | -40~+150 | -40~+400 | -40~+400 | -40~+400 | -40~+400 | -40~+400 |
| Carico dinamico massimo(N/mm²) | 100 | 120 | 150 | 60 | 70 | 80 | 200 |
| Velocità lineare massima (m/min) | 15 | 15 | 20 | 10 | 10 | 8 | 5 |
| Lubrificazione del valore PV massimo (N/mm²*m/min) |
200 | 200 | 60 | 60 | 80 | 40 | 150 |
| Quantità di deformazione permanente da compressione Resistenza alla trazione: 300N/mm² |
<0,01 | <0,005 | <0,04 | <0,05 | <0,05 | <0,015 | <0,002 |
| manica dritta | ||
| D | D | L |
| 8 | 4 | 12 |
| 10 | 5 | 15 |
| 12 | 6 | 19 |
| 15 | 8S | 17 |
| 15 | 8 | 24 |
| 19 | 10 | 29 |
| 21 | 12 | 30 |
| 23 | 13 | 32 |
| 28 | 16 | 37 |
| 32 | 20 | 42 |
| 40 | 25 | 59 |
| 45 | 30 | 64 |
| 52 | 35 | 70 |
| 60 | 40 | 80 |
| 80 | 50 | 100 |
| 90 | 60 | 110 |
| manica dritta estesa | ||
| D | D | L |
| 8 | 4 | 23 |
| 10 | 5 | 29 |
| 12 | 6 | 35 |
| 15 | 8 | 45 |
| 19 | 10 | 55 |
| 21 | 12 | 57 |
| 23 | 13 | 61 |
| 28 | 16 | 70 |
| 32 | 20 | 80 |
| 40 | 25 | 112 |
| 45 | 30 | 123 |
| 52 | 35 | 135 |
| 60 | 40 | 154 |
| 80 | 50 | 192 |
| 90 | 60 | 211 |
VIIPLUS offre una linea completa di getticuscinetti in bronzo scanalature per olio e scanalature per grassoe piastre scorrevoli.Cuscinetti a manicotto in bronzo fuso, cuscinetti flangiati, e sono disponibili parti personalizzate con scanalature per olio o scanalature per grasso. Sono disponibili cuscinetti in bronzo autolubrificanti esenti da manutenzione con scanalature riempite di grafite o tappi in grafite.
Boccole in bronzo C86300 e prodotti in bronzo fuso / produttore dalla Cina - cuscinetti autolubrificanti - componenti standard
Manicotto e boccola flangiata in bronzo per macchinari metallurgici.Macchinari per l'industria mineraria, macchine per stampaggio a iniezione, cantieristica navale, aerospaziale, marina, turbine, turbine a gas, industrie di stampaggio a punzonatura per l'industria automobilistica ecc.
Forme di cuscinetti flangiati realizzate su ordinazione: forme standard in dimensioni speciali, rondelle reggispinta, rondelle reggispinta flangiate, semicuscinetti, forme speciali ottenute tramite stampaggio o imbutitura profonda, design di cuscinetti personalizzati
Boccole in bronzo al manganese Gtraphite, come le boccole in bronzo C86300 STANDARD, applicazione con carichi e velocità molto elevati. Tuttavia, le applicazioni con cuscinetti a strisciamento richiedono una lubrificazione affidabile. Oltre alle eccellenti qualità meccaniche, queste leghe hanno una buona resistenza alla corrosione. C86300 è composto da La combinazione di rame, manganese, alluminio e ferro in C86300 aumenta la sua resistenza alla trazione
o oltre 110.000 KSI.
Bronzo fuso con tappo in grafite autolubrificato per temperature più elevate e carichi più pesanti Bronzo fuso con tappo in grafite autolubrificato per temperature più elevate e carichi più pesanti
Descrizione:C86300BronzoCuscinetti autolubrificanticon tappi in grafite incorporati Cuscinetti scorrevoli in ottone ad alta resistenza. Una varietà di leghe composte da più di due elementi è chiamataottone specialeCome ad esempio l'alluminio, il piombo, lo stagno, il manganese, il nichel, il ferro, la lega di rame e silicio, il rame giallo ad alta resistenza è uno di questi. Elevata resistenza e durezza, elevata resistenza alla corrosione chimica.
VIIPLUSCUSCINETTI IN BRONZO GRAFITE CINAè un cuscinetto autolubrificante a base di rame per applicazioni con carichi pesanti, nel quale sono incorporati tappi lubrificanti solidi.
VIIPLUS fornisce servizi specializzati di ingegneria, progettazione, produzione e supporto per soluzioni di cuscinetti autolubrificanti. Il nostro team esperto di ingegneri e artigiani qualificati fornisce costantemente prodotti di qualità superiore, soddisfacendo i requisiti dei clienti di tutti i tipi di settore. Ci impegniamo a soddisfare o superare le aspettative dei nostri clienti in termini di tempistiche, consegnando costantemente i nostri prodotti e servizi di boccole in tempo.
Materiale:CuZn25Al5Mn4Fe3
| Boccola piena, bronzo con tappi di lubrificazione incorporati, DIN 1850/ISO 4379, esente da manutenzione | |||
| DETTAGLI TECNICI | |||
| Capacità di carico specifica statica | 150 [N/mm2] | Tensione della temperatura | - 100 [°C] a + 300 [°C] |
| Capacità di carico specifica dinamica | 100 [N/mm2] | ||
| Velocità di scorrimento | ≤ 0,3 a 1,0 [m/s] | Valore PV massimo | 1,5 [N/mm² x m/s] |
| Valore di attrito | 0,03 [µ] a 0,2 [µ] lubrificato/asciutto | Durezza | 190-220 pollici |
| MATERIALI | |||
| Materiale di supporto | CuZn25Al5 | Altre leghe di bronzo comunemente utilizzate | CuAl10Ni, CuSn12Pb, CuSn7ZnPb |
| Strato scorrevole | Superficie lubrificante solida: circa 25-30% | ||
| DETTAGLI SULLA TOLLERANZA | |||
| Alloggiamento Ø | H7 | Tolleranza dell'albero | f7 o h6 |
| Boccola Ø interno dopo il montaggio | Si prega di consultare i nostri tecnici commerciali, tolleranza standard consegnata: r6 o E7 | ||
| MATERIALE DELL'ALBERO | |||
| La durezza dell'albero deve essere almeno 70-100 HB più dura della lega di bronzo. | |||
| Rugosità superficiale ≤ Ra 0,8 | |||
| PROPRIETÀ | |||
| Soddisfa le massime esigenze operative ed è adatto per carichi d'urto. A seconda della lega, è resistente alla corrosione e anche altamente resistente all'usura con una lunga durata. | |||
| CAMPO DI APPLICAZIONE | |||
| Gru, macchine per l'estrazione mineraria, macchinari per l'edilizia, applicazioni offshore e marine, acciaierie, energia idroelettrica e idromeccanica | |||
| MANUTENZIONE | |||
| Si tratta di un materiale per cuscinetti che non richiede manutenzione, ma è obbligatorio un ingrassaggio iniziale per il processo di "rodaggio". Si dovrebbe usare un grasso al litio resistente all'invecchiamento. | |||
| CONSIGLI DI MONTAGGIO | |||
| Alloggiamento | Smusso min. 1,5 mm x 15-45°, per un facile allineamento della boccola | ||
| Lancia | Smusso 5 mm x 15°, per un facile inserimento dell'albero | ||
| Per diametri più piccoli, il diametro esterno deve essere ingrassato prima della pressatura. | |||
| Per diametri maggiori si consiglia di utilizzare ghiaccio secco per congelamento. | |||
VSB-50Cuscinetto lubrificante solidoè prodotto rinforzando l'ottone che ha buone prestazioni fisiche e una buona capacità di fusione. Inoltre, il materiale in ottone ha una buona resistenza all'erosione in aria, acqua dolce e acqua di mare. La superficie è regolarmente e finemente lavorata con prese in cui è riempito un particolare lubrificante solido. Il prodotto è ampiamente utilizzato su macchine di fusione e laminazione consecutive, attrezzature per lo sfruttamento delle miniere, navi, motori a vapore, ecc. Cuscinetti in bronzo e alluminio con lubrificante solido.
|
Grado |
50# |
50S1 |
50S2 |
50S3 |
650S5 |
|
Materiale |
CuZn25AI5Mn4Fe3 |
CuSn5Pb5Zn5 |
CuAl10Ni5Fe5 |
CuSn12 |
CuZn25AI5Mn4Fe3 |
|
Densità |
8 |
8.9 |
7.8 |
8.9 |
8 |
|
Durezza |
≥210 |
≥70 |
≥150 |
≥75 |
≥235 |
|
Resistenza alla trazione |
≥750 |
≥250 |
≥500 |
≥270 |
≥800 |
|
Resistenza allo snervamento |
≥450 |
≥90 |
≥260 |
≥150 |
≥450 |
|
Allungamento |
≥12 |
≥13 |
≥10 |
≥5 |
≥8 |
|
Coefficiente di espansione lineare |
1,9×10-5/℃ |
1,8×10-5/℃ |
1,6×10-5/℃ |
1,8×10-5/℃ |
1,9×10-5/℃ |
|
Temperatura massima |
-40~+300℃ |
-40~+400℃ |
-40~+400℃ |
-40~+400℃ |
-40~+300℃ |
|
Carico dinamico massimo |
100 |
60 |
50 |
70 |
120 |
|
Velocità massima (asciutto) |
15 |
10 |
20 |
10 |
15 |
|
N/mm²*m/s(Lubrificazione) |
200 |
60 |
60 |
80 |
200 |
|
Deformazione da compressione |
< 0,01 millimetri |
< 0,05 mm |
< 0,04 mm |
< 0,05 mm |
< 0,005 mm |
|
Prodotto n. |
Composizioni chimiche |
||||||||
|
VSB-50 |
Cu |
Zinco |
Tutto |
Per me |
Il mio |
Sì |
Non |
Senza |
Piombo |
|
60~66 |
22~28 |
5.0~8.0 |
2.0~4.0 |
2,5~5,0 |
<0,1 |
<0,5 |
<0,2 |
<0,2 |
|
Sei interessato ai nostri prodotti?Richiedi un preventivo:tiffany@viiplus.com
