| Marchio: | BRAND CHINA REPLACMENT 500 GUIDE BUSHINGS |
| Numero di modello: | Le boccole bronzee della spina della grafite hanno incontrato le tolleranze |
| MOQ: | 300 pezzo/pezzi (Min. Order) |
| prezzo: | $0.10 - $3.00 / Pieces |
| Condizioni di pagamento: | TT IN ANTICIPO, L/C, Western Union |
| Capacità di approvvigionamento: | Bronzine di CNC online • Produttori su ordinazione delle boccole • Fornitori dei cuscinetti di scivo |

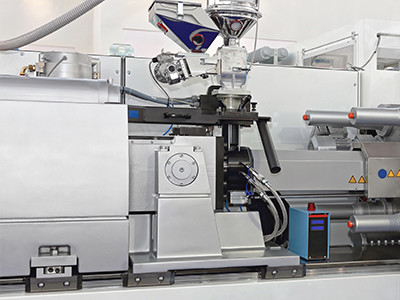

Una piastra senza olio progettata per la piastra mobile e il tavolo di iniezione di una macchina per lo stampaggio a iniezione è un componente cruciale che garantisce un funzionamento regolare ed efficiente.Questo tipo di piastra di cuscinetto elimina la necessità di metodi di lubrificazione tradizionali, come olio o grasso, riducendo così i requisiti di manutenzione e il rischio di contaminazione nel processo di stampaggio.
La piastra senza olio è in genere realizzata con materiali resistenti all'usura di alta qualità in grado di resistere ai ripetuti cicli di stress e pressione del processo di stampaggio a iniezione.Il suo design spesso include trattamenti o rivestimenti di superficie specializzati per migliorare ulteriormente la durata e ridurre l'attrito.
Utilizzando una lastra senza olio, i produttori possono ottenere diversi vantaggi: in primo luogo, riduce il rischio di contaminazione da olio o grasso nella cavità dello stampo, che può portare a difetti nel prodotto finale.In secondo luogo, elimina la necessità di sostituire e mantenere regolarmente l'olio, riducendo i tempi di fermo e i costi di manodopera.garantire la precisione e la ripetibilità del processo di stampaggio ad iniezione.
In sintesi, una piastra senza olio per la piastra mobile e il tavolo di iniezione di una macchina per lo stampaggio a iniezione è un'aggiunta preziosa che può migliorare l'efficienza, l'affidabilità,e qualità del processo di stampaggio.
| Composizione e proprietà | ||||||||||||||||
| dg | DIN | Materiale - No, no, no, no. modulo di consegna1) |
Indicazione | Norma ASTM | Pesi proporzionali | Proprietà fisiche (min.) | ||||||||||
| Norme | Leghe - No, no, no, no. |
DIN | ASTM | Densità | 00,2% Deformazione |
Strassatura Forza |
Deformazione | Emodulo | Durezza | Applicazione | ||||||
| Il simbolo | ρ | δy | δT | |||||||||||||
| Unità | % | % | g/cm3 | MPa | MPa | % | MPa | HB | ||||||||
| 01 | 1705 | 2.1090.01 | CuSn7ZnPb | B 584 | C932 00 | Cu 81 - 85 Sn 6 - 8 Zn 3 - 5 Pb 5 - 7 ammissibile Max. porzioni Ni 2.0 Sb 0.3 |
Cu 81 - 85 Sn 6.3 - 7.5 Zn 2 - 4 Pb 6 - 8 Ni 1 Sb 0.35 |
8.8 | 120 | 240 | 15 | 106.000 | 65 | Norme materiale per la la maggior parte delle applicazioni internazionali standardizzato |
||
| 2.1090.03 | CuSn7ZnPb | B 271 | C932 00 | 8.8 | 130 | 270 | 13 | 106.000 | 75 | |||||||
| 2.1090.04 | CuSn7ZnPb | B 505 | C932 00 | 8.8 | 120 | 270 | 16 | 106.000 | 70 | |||||||
| 02 | 1705 | 2.1061.01 | CuSn12Pb | non ancora standardizzato | Cu 84 - 87 Sn 11 - 13 Pb 1 - 2 Permettevole Ni 0,8 - 1.5 Max. porzioni Ni 2.0 Sb 0.2 P 0.2 |
Cu 85 - 88 Sn 10 - 12 Pb 1 - 1.5 |
8.7 | 140 | 260 | 10 | 112.000 | 80 | Materiale per alte carichi e/o tensione corrosiva attacco internazionale solo parzialmente standardizzato |
|||
| 2.1061.03 | CuSn12Pb | non ancora standardizzato | 8.7 | 150 | 280 | 5 | 112.000 | 90 | ||||||||
| 2.1061.04 | CuSn12Pb | B 505 | C925 00 | 8.7 | 140 | 280 | 7 | 112.000 | 85 | |||||||
| 03 | 1714 | 2.0975.01 | CuAl10Ni | B 584 | C955 00 | C u min. 75 Al 8.5 - 11.0 Ni 4.0 - 6.5 Fe 3,5 - 5.5 ammissibile Max. porzioni - M3.3 |
Cu min. 78 Al 10 - 11.5 Ni 3 - 5.5 Fe 3 - 5 M max. tre.5 |
7.6 | 270 | 600 | 12 | 122.000 | 140 | Materiale per carichi estremi e/o elevato corrosivo ambienti internazionali standardizzato |
||
| 2.0975.02 | CuAl10Ni | B 30 | C955 00 | 7.6 | 300 | 600 | 14 | 122.000 | 150 | |||||||
| 2.0975.03 | CuAl10Ni | B 271 | C955 00 | 7.6 | 300 | 700 | 13 | 122.000 | 160 | |||||||
| 2.0975.04 | CuAl10Ni | B 505 | C955 00 | 7.6 | 300 | 700 | 13 | 122.000 | 160 | |||||||
| 04 | 1709 | 2.0598.01 | CuZn25Al5 | B584 | C863 00 | Cu 60 - 67 Al 3 - 7 Fe 1,5 - 4 Mn 2,5 - 5 Zn riposo ammissibile Max. porzioni Ni max. 3 |
Cu 60 - 66 Al 5 - 7.5 Fe 2 - 4 Mn 2,5 - 5 Zn 22 - 28 Ni max. 1 |
8.2 | 450 | 750 | 8 | 115.000 | 180 | Materiale per carichi massimi senza attacco corrosivo. internazionali parzialmente standardizzato a una grande estensione |
||
| 2.0598.02 | CuZn25Al5 | B 30 | C863 00 | 8.2 | 480 | 750 | 8 | 115.000 | 180 | |||||||
| 2.0598.03 | CuZn25Al5 | B 271 | C863 00 | 8.2 | 480 | 750 | 5 | 115.000 | 190 | |||||||
| 05 | 1705 | 2.1052.01 | CuSn12 | non ancora standardizzato | Cu 84 - 88 Sn 11 - 13 Pb 1 Ni 2.0 Sb 0.2 P 0.2 |
Cu 85 - 88 Sn 10 - 12 Pb 1 - 1.5 Ni 0.8 - 1.5 |
8.6 | 140 | 260 | 12 | 110.000 | 80 | Materiale con buona resistenza all'usura TANCE. corrosione e acqua di mare resistente internazionali parzialmente standardizzato |
|||
| 2.1052.03 | CuSn12 | non ancora standardizzato | 8.6 | 150 | 280 | 8 | 110.000 | 90 | ||||||||
| 2.1052.04 | CuSn12 | non ancora standardizzato | 8.7 | 140 | 280 | 8 | 110.000 | 95 | ||||||||
| 1) modulo di consegna: .01 = fusione di sabbia. .02 = fusione gravitazionale. .03 = fusione centrifughe. .04 = fusione continua | ||||||||||||||||
con una larghezza di 20 mm o più ma non superiore a 20 mmdi tipo pneumatico, DIN 1850/ISO 4379, senza manutenzione |
|||
DETTAGLI TECNICI |
|||
| Capacità di carico specifico statica | 150 [N/mm2] | Deformazione a temperatura | - da 100°C a + 300°C |
| Capacità dinamica di carico specifico | 100 [N/mm2] | ||
| velocità di scorrimento | ≤ 0,3 a 1,0 [m/s] | Valore PV massimo | 1.5 [N/mm2 x m/s] |
| Valore di attrito | 00,03 [μ] a 0,2 [μ] lubrificato/asciutto | Durezza | 190-220 HB |
Materiale |
|||
| Materiale di supporto | CuZn25Al5 | Altre leghe di bronzo comunemente utilizzate | CuAl10Ni, CuSn12Pb, CuSn7ZnPb |
| Strato scorrevole | Superficie del lubrificante solido: App. 25-30% | ||
Dettagli della tolleranza |
|||
| Abitazione Ø | H7 | Tolleranza dell'albero | f7 o h6 |
| Bucciazione dell'interno dell'Ø dopo il montaggio | Pls consultare i nostri ingegneri di vendita, standard consegnato tolleranza: r6 o E7 | ||
Materiale per l'albero |
|||
| La durezza dell'albero deve essere almeno 70-100HB più dura della lega di bronzo. | |||
| La rugosità della superficie ≤ Ra 0.8 | |||
Proprietà |
|||
| Essa soddisfa le più elevate esigenze operative ed è adatta a carichi d'urto. | |||
DOMANDA di applicazione |
|||
| Granate, macchine minerarie, macchine per la costruzione, applicazioni offshore e marine, impianti siderurgici, idroelettrica e idro-meccanica | |||
Mantenimento |
|||
| Si tratta di un materiale di cuscinetto senza manutenzione, ma è obbligatorio un ingrasso iniziale per il processo di run-in. | |||
CONSIGLIO DI MONTAGGIO |
|||
| Abitazione | Camfer min. 1,5 mm x 15-45°, per un facile allineamento della buscia | ||
| Fabbricazione | 5 mm x 15°, per facilitare l'inserimento dell'albero | ||
| Per i diametri più piccoli, l'OD deve essere lubrificato prima di essere premuto. | |||
| Per diametri più grandi si deve utilizzare ghiaccio secco per il congelamento. | |||

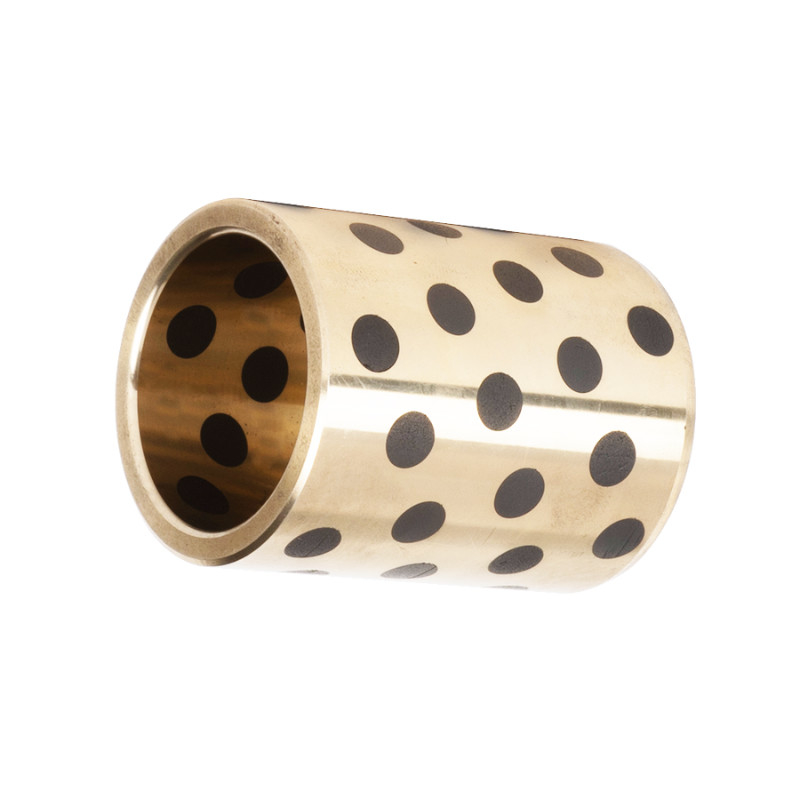

È con una formulazione speciale diAlta resistenzaC86300/C86200 di bronzo OLeghe di rameConUn buon casting.E Dynamic,Resistenza alla corrosioneLa sua superficie è incorporata con grafite autolubrificante disposta ad un certo angolo e densità.Bulldozer, escavatore, stampatore automatico, stampo di plastica, preforma di stampo ecc.
Bush - Bush esportatore, fabbricante, servizio
1, senza lubrificazione con olio o meno lubrificazione con olio, non può essere utilizzato per il rifornimento di carburante o difficile da rifornimento del luogo, può essere utilizzato nelmanutenzioneomeno manutenzione.
2,resistenza all'usura, coefficiente di attrito, lunga durata.
3, c' è la giusta quantità didi materie plastiche elastiche, può distribuire le sollecitazioni in una superficie di contatto ampia, migliorare la capacità portante del cuscinetto.
4, il coefficiente di attrito statico e dinamico è simile a quello di trascinamento abassa velocitàPer garantire l'accuratezza del lavoro meccanico.
5, puòridurre le vibrazioni meccaniche, ridurre il rumore, prevenire l'inquinamento, migliorare le condizioni di lavoro.
6, nel corso del funzionamento può formare una pellicola di trasferimento, svolgere un ruolo nella protezione dell'albero di rettifica, nessun fenomeno di asse di morso.
7, per i requisiti di durezza dell'albero di macinazione sono bassi, non spegne e può essere utilizzato l'albero temperato, in tal modoridurre la difficoltà di lavorazione delle parti pertinenti.
Questa buscia guida senza olio può essere utilizzata in tutti i tipi di ponti, presse, macchine per l'iniezione di stampi e altre macchine industriali.

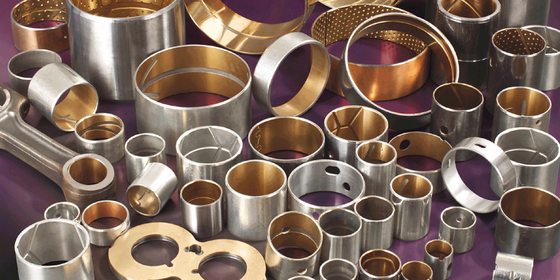

VSB-10 Casco composito a più strati autolubrificante
1./Fibraspessore della miscela 0,01 ~ 0,03 mm. Si tratta della superficie di contatto per l'albero rotante.che ricopre l'albero.
2. polvere di bronzo sinterizzato spessore 0,20*0,35 mm. Una speciale composizione di rame in polvere viene fonduta termicamente sul supporto in acciaio.Questo strato di contatto funge da ancoraggio per lo strato e conduce l'accumulo termico lontano dalle superfici di cuscinetto.
3.Sosta in acciaio a basse emissioni di carbonioLa parte posteriore in acciaio, che costituisce la base delle buste, offre una stabilità eccezionale, capacità di carico e caratteristiche di dissipazione del calore.
Acciaio al carbonio + Polvere di rame + (+ Pb + Riempitore)
· Materiale auto lubrificante per busco composito metallo-polimero
· Acciaio + Sinter di bronzo poroso +
· + piombo
|
|
Strato scorrevole |
|
RISULTATI operativi |
|
|
Secco |
Molto bene. |
|
Olio lubrificato |
- Bene. |
|
Olio lubrificato |
Giusto. |
|
Lubrificato con acqua |
Giusto. |
|
Fluido di processo lubrificato |
Fai |
|
Max. carico |
Staticità |
250 N/mm2 |
|
Dinamica |
140N/mm2 |
|
|
Velocità massima |
Secco |
2 m/s |
|
Lubrificazione |
> 2 m/s |
|
|
Max. PV (secco) |
Temporale |
3.6N/mm2*·m/s |
|
Continuo |
1.8N/mm2*·m/s |
|
|
Temp. |
-195°C~+280°C |
|
|
Coefficiente di attrito |
0.03 ~ 0.20 |
|
|
Conduttività termica |
42 W (m·k)-1 |
|
|
Coefficiente di espansione termica |
11*10-6k-1 |
|

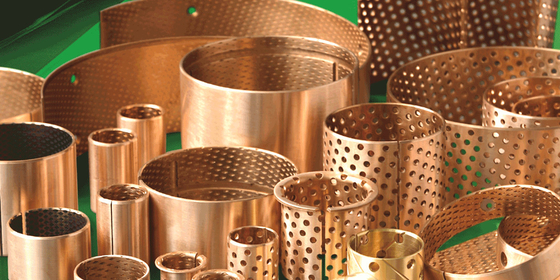

Forme di cuscinetti disponibili in dimensioni standard
· Arbusti cilindrici
· Arbusti a fianco
· Lavatrici di spinta
· Lavatrici a flangia
· Piastre scorrevoli

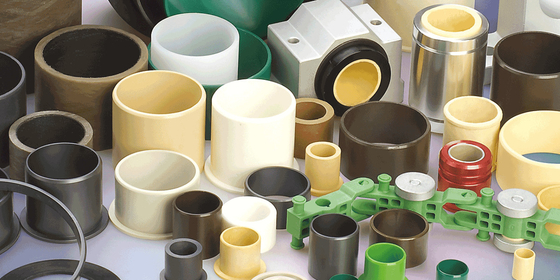

Cuscinetti, cuscinetti lubrificati, cuscinetti compositi, cuscinetti metallici, cuscinetti compressori, metallo-polimero, filamento, cuscinetti semplici, cuscinetti a flangia, cuscinetti in polimero, cuscinetti a flangia, cuscinetti a pompaArbusto a fiancoPiastre di spinta, cuscinetti industriali
Ampiamente utilizzato nelle industrie idrauliche e pneumatiche, nell'industria delle macchine utensili da forgiatura, nell'industria delle macchine per la plastica, nelle macchine per il sollevamento e la movimentazione, nelle macchine portuali, negli uffici, nelle macchine per il fitness,macchine e apparecchi per la lavorazione tessile, imballaggio alimentare, macchine per riempimento, macchine chimiche, stampa e imballaggio, macchine per la fabbricazione della carta, automobili, ferrovie, locomotive a vapore, industrie navali, presse,macchine e apparecchi per la metallurgia, macchine da costruzione, ecc.
