| Marchio: | VIIPLUS Sleeve & Bearing |
| Numero di modello: | Bronzo di alluminio C95400 |
| MOQ: | Dimensione standard che non imbussola quantità di ordine minimo |
| prezzo: | Bushings High Quality Price Ratio B2B |
| Condizioni di pagamento: | T/T, L/C, Western Union, |
| Capacità di approvvigionamento: | Produttori, fornitori, fabbrica, commercio all'ingrosso, cuscinetti di vetro, cuscinetti di vetro, c |
La boccola in bronzo di alluminio C95400, disponibile sia in design a spalla che dritto, offre prestazioni e durata eccezionali per un'ampia gamma di applicazioni industriali. Il bronzo di alluminio, una lega unica che combina le proprietà dell'alluminio e del bronzo, mostra elevata resistenza, resistenza alla corrosione e durata all'usura.
La boccola con design a spalla presenta una parte rialzata o a gradini che fornisce ulteriore supporto e stabilità. Questo design è spesso utilizzato in applicazioni in cui sono richiesti carichi più elevati o un allineamento aggiuntivo. Il design dritto, d'altro canto, offre un profilo più aerodinamico adatto per spazi ristretti o in cui è preferibile una boccola a profilo più basso.
Entrambi i design della boccola in bronzo di alluminio C95400 sono progettati con precisione per soddisfare rigorosi standard di qualità. Sono realizzati utilizzando materiali di alta qualità e tecniche di produzione avanzate per garantire prestazioni superiori e lunga durata.
La composizione in bronzo di alluminio delle boccole le rende ideali per l'uso in ambienti che le espongono a sostanze chimiche corrosive o condizioni di alta temperatura. La loro resistenza all'usura e all'abrasione le rende adatte anche per applicazioni ad alta velocità o ad alto carico.
Se hai bisogno di un design a spalla o dritto, la boccola in bronzo alluminio C95400 è una soluzione affidabile e conveniente per migliorare le prestazioni e la durata dei tuoi sistemi meccanici. La sua combinazione unica di proprietà e versatilità la rende una scelta popolare per varie applicazioni industriali.
Ottone impregnato di grafite
C95400* Bronzo di alluminio: C954 Bronzo di alluminio Orso...
Lega di rame parete sottile dritta
| Numero di parte | L | MPBZ | MPBZU | |||||||||||||||||||||
| Tipo | DF7 | Dm6 (*1) |
Spessore (N) | *Vite di arresto della rotazione (riferimento) | Dm6 (*1) |
Spessore (N) | ||||||||||||||||||
| MPBZ MPBZU *Le dimensioni L tra parentesi ( ) sono disponibili solo per MPBZ. |
5 | +0,022 +0,010 |
8 | (9) | 10 | 12 | (15) | 9 | 2 | M4x8 | 7 | 1 | ||||||||||||
| 6 | 8 | (9) | 10 | 12 | 15 | 16 | (19) | (20) | 10 | 8 | ||||||||||||||
| 8 | +0,028 +0,013 |
8 | (9) | 10 | 12 | 15 | 16 | (19) | 20 | (25) | 12 | 10 | ||||||||||||
| 10 | 8 | (9) | 10 | 12 | 15 | 16 | (19) | 20 | 25 | (30) | 14 | 12 | ||||||||||||
| 12 | +0,034 +0,016 |
(8) | (9) | 10 | 12 | 15 | 16 | (19) | 20 | 25 | (30) | (35) | 18 | 3 | 15 | 1.5 | ||||||||
| 13 | (9) | 10 | 12 | 15 | 16 | (19) | 20 | 25 | (30) | (35) | 19 | 16 | ||||||||||||
| 15 | (9) | 10 | 12 | 15 | 16 | (19) | 20 | 25 | 30 | (35) | (40) | 21 | 18 | |||||||||||
| 16 | (9) | 10 | 12 | 15 | 16 | (19) | 20 | 25 | 30 | (35) | (40) | 22 | 20 | 2 | ||||||||||
| 18 | (9) | (10) | 12 | 15 | 16 | (19) | 20 | 25 | 30 | (35) | (40) | 24 | M5x8 | 22 | ||||||||||
| 20 | +0,041 +0,020 |
(9) | (10) | (12) | 15 | 16 | (19) | 20 | 25 | 30 | (35) | 40 | (50) | (60) | 28 | 4 | 24 | |||||||
| 20A | (9) | (10) | (12) | (15) | (16) | (19) | (20) | (25) | (30) | (35) | (40) | (50) | 30 | 5 | - | |||||||||
| 25 | (12) | 15 | 16 | (19) | 20 | 25 | 30 | (35) | 40 | (50) | (60) | 33 | 4 | 29 | ||||||||||
| 25A | (12) | (15) | (16) | (19) | (20) | (25) | (30) | (35) | (40) | (50) | (60) | 35 | 5 | - | ||||||||||
| 30 | (12) | 15 | 16 | (19) | 20 | 25 | 30 | (35) | 40 | (50) | (60) | (70) | 38 | 4 | M6x16 | 34 | ||||||||
| 35 | +0,050 +0,025 |
20 | 25 | 30 | (35) | 40 | (50) | (60) | (70) | 44 | 4.5 | 40 | 2.5 | |||||||||||
| 40 | 20 | 25 | 30 | (35) | 40 | 50 | (60) | (70) | (80) | 50 | 5 | 45 | ||||||||||||
| 50 | 30 | (35) | 40 | 50 | (60) | (70) | (80) | 62 | 6 | M8x16 | 55 | |||||||||||||
| 60 | +0,060 +0,030 |
(50) | (60) | (70) | (80) | 75 | 7.5 | - | - | |||||||||||||||
| 80 | (60) | (70) | (80) | 96 | 8 | - | - | |||||||||||||||||
| 100 | +0,071 +0,036 |
(80) | (100) | 120 | 10 | - | - | |||||||||||||||||
Stiamo facendo continui progressi nel campo dei cuscinetti a strisciamento, incluso l'uso pratico di materiali compositi e così via.
lubrificanti per coperchi.
Sono chiamati boccole senza olio poiché non è richiesta alcuna lubrificazione esterna. I cuscinetti senza olio hanno lubrificante secco compresso nel metallo di base.
Nel momento del movimento di attrito, le particelle di lubrificanti solidi formano minuscole membrane lubrificanti sulla superficie della parte mobile.
Viiplus è il leader di mercato per i bronzi di alluminio di alta gamma
Boccola in bronzo alluminio C954 realizzata su ordinazione - "Made in China"
Il bronzo di alluminio è la lega a base di rame con la resistenza standard più elevata.
| Tabella di composizione e proprietà dei materiali | |||||||||||
| Grado | Materiale in lega di bronzo | ||||||||||
| Materiale | CuZn25A15Mn4Fe3 | CuSn5Pb5Zn5 | CuAl10Ni5Fe5 | CuSn12 | |||||||
| Densità | 8 | 8.9 | 7.8 | 8.9 | |||||||
| Durezza HB | >210 | >70 | >150 | >95 | |||||||
| N/mm² Resistenza alla trazione |
>750 | >200 | >600 | >260 | |||||||
| N/mm² Resistenza allo snervamento | >450 | >90 | >260 | >150 | |||||||
| % Allungamento |
>12 | >15 | >10 | >8 | |||||||
| Coefficiente di espansione lineare | 1.9x10-5/C | 1.8x10-5/C | 1.6×10-5/℃ | 1.8×10-5/℃ | |||||||
| ℃ Temperatura massima |
-40~+300 | -40~+400 | -40~+400 | 40~+400 | |||||||
| N/mm² Carico massimo |
100 | 60 | 50 | 70 | |||||||
| m/mm Carico massimo (asciutto) |
15 | 10 | 20 | 10 | |||||||
| N/mm²*m/mm Max.PV (lubrificazione) |
200 | 60 | 60 | 80 | |||||||
| Resistenza alla trazione: 300N/mm² Deformazione da compressione |
<0,01 mm | <0,05 mm | <0,04 mm | <0,05 mm | |||||||
Dimensioni standard di massima resistenzaC95400Bronzo di alluminioFlangia con tappo in grafite
Boccola in bronzo fuso per escavatori e camion della spazzatura Cuscinetti a boccola, boccole in bronzo per robot industriali, boccole in bronzo per macchine per stampaggio a iniezione,
Boccole in bronzo per macchine per scavo di gallerie, cuscinetti in bronzo per paratoie di dighe, boccole in bronzo per turbine idrauliche per energia idroelettrica, boccole in bronzo per valvole idrauliche e molto altro.
Cuscinetti autolubrificanti di alta qualità a prezzi competitivi. Prodotti cinesi di qualità. Fornitori certificati SGS. Portale B2B leader.
Il bronzo di alluminio C95400 CuAl10Fe3 è il bronzo di alluminio più comune e viene utilizzato in molti ambienti pesanti, ad alto carico e ad alta usura.
Buona resistenza alla trazione, duttilità, saldabilità e resistenza alla fatica.
Le applicazioni tipiche includono ingranaggi a vite senza fine, boccole, componenti di pompe e cuscinetti.
Boccola in bronzo-alluminio C95400 Il bronzo-alluminio, noto anche come C954, è la lega in bronzo-alluminio multiuso più diffusa.
Offre elevata resistenza allo snervamento e alla trazione, buona duttilità, saldabilità ed eccezionale resistenza all'usura, alla fatica e alla deformazione sotto urti o sovraccarichi.
Il bronzo di alluminio C95400 è un bronzo di alluminio duro e tenace che resiste all'usura, all'abrasione e alla deformazione sotto carichi di compressione elevati.
Se combinato con vari metalli, il bronzo di alluminio C95400 prolunga la durata dei componenti, riduce i costi di manutenzione, riduce l'attrito, l'abrasione e le abrasioni.
Produciamo C95400, C95500 e C95900 in misure standard per tondi, tubi e rettangoli. Alluminio, in combinazione con ferro e nichel in C95500,
agisce come rinforzo in queste leghe. Tutti i bronzi di alluminio possono essere trattati termicamente, il che aumenta ulteriormente la resistenza alla trazione.
| Lega di rame n. | %Cu | Piombo% | Sn% | Zn% | Fe% | P% | Ni% | Al% | Bi% | Milioni% | S% | Sb% | Si% |
| C89325 | 84,00-88,00 | 0,1 | 9.00-11.00 | 1 | 0,15 | 0,1 | 1.003 | 0,005 | 2,70-3,70 | 0,08 | 0,5 | 0,005 | |
| C89831 | 87,00-91,00 | 0,1 | 2,70-3,70 | 2.00-4.00 | 0,3 | 0,05 | 1.003 | 0,005 | 2,70-3,70 | 0,08 | 0,25 | 0,005 | |
| C89833 | 86,00-91,00 | 0,09 | 4.00-6.00 | 2.00-6.00 | 0,3 | 0,05 | 1.003 | 0,005 | 1,70-2,70 | 0,08 | 0,25 | 0,005 | |
| C89835* | 85,00-89,00 | 0,09 | 6.00-7.50 | 2.00-4.00 | 0,2 | 0,1 | 1.003 | 0,005 | 1,70-2,70 | 0,08 | 0,35 | 0,005 | |
| C89844 | 83,00-86,00 | 0,2 | 3.00-5.00 | dalle 7.00 alle 10.00 | 0,3 | 0,05 | 1.003 | 0,005 | 2.00-4.00 | 0,08 | 0,25 | 0,005 | |
| C90300* | 86,00-89,001 | 0,3 | 7.50-9.00 | 3.00-5.00 | 0,2 | 0,052 | 1.003 | 0,005 | 0,05 | 0,2 | 0,005 | ||
| C90800 | 85,00-90,001 | 0,25 | 11.00-13.00 | 0,25 | 0,15 | 0,302 | 0,503 | 0,005 | 0,05 | 0,2 | 0,005 | ||
| C90810 | Rim.1 | 0,25 | 11.00-13.00 | 0,3 | 0,15 | 0,15-0,802 | 0,503 | 0,005 | 0,05 | 0,2 | 0,005 | ||
| C95400* | Durata: 83.00 minuti | 3.00-5.00 | 1.503 | 10.00-11.50 | 0,5 | ||||||||
| C95500* | Durata: 78.00 minuti | 3.00-5.00 | 3.00-5.503 | 10.00-11.50 | 3.5 | ||||||||
| C95900* | Rim. | 3.00-5.00 | 0,503 | 12.00-13.50 | 1.5 |
*Lega standard in magazzino. 1Per determinare il Cu min., Cu può essere calcolato come Cu + Ni. 2Per le colate continue, P deve essere 1,5%, max.
Il valore 3Ni include Co. Nota: salvo diversa indicazione, i singoli valori rappresentano i massimi.
| Resistenza alla trazione (min) | Resistenza allo snervamento (a 0,5% di estensione sotto carico minimo) | Allungamento (in 2 pollici o 50 mm min, %) | Durezza Brinell (min) | ||
| KSI-K ... | MPa | KSI-K ... | MPa | ||
| 85 | 485 | 32 | 195 | 12 | 170 |
| Punto di fusione - Liquidus | 1038 °C |
| Punto di fusione - Solidus | 1027 °C |
| Densità | 7,45 g/cm3 a 20 °C |
| Peso specifico | 7.45 |
| Conduttività elettrica | 0,075 MegaSiemens/cm a 20 °C |
| Conduttività termica | 58,7 W/m a 20 °C |
| Coefficiente di dilatazione termica 68-572 | 15,5 · 10-6 per °C (20-300 °C) |
| Capacità termica specifica | 419 J/kg a 20 °C |
| Modulo di elasticità in trazione | 107000 MPa |
| Permeabilità magnetica* | 1.27 |
| Permeabilità magnetica** | 1.2 |
Ricerca per materiale boccole in bronzo (selettore prodotto)È possibile selezionare un prodotto con materiale per cuscinetti in bronzo e ottenere un preventivo.
Produttore di boccole in bronzo alluminio C95400 colate in continuo.
Viiplus è il principale produttore cinese di cuscinetti a strisciamento e prodotti in materiali compositi polimerici e metallici.
Viiplus si è distinta nella produzione di getti e prodotti in metallo di qualità artigianale.
Per questo motivo ci siamo guadagnati la reputazione di soddisfare le esigenze dei clienti in termini di affidabilità, disponibilità e valore.
Il bronzo di alluminio è la lega a base di rame con la resistenza più elevata. Adatto per ambienti ad alta temperatura per ottenere l'autolubrificazione.
VIIPLUS produce boccole in bronzo-alluminio C95400 come cuscinetti standard in magazzino, con boccole a manicotto di dimensioni standard.
L'alluminio, in combinazione con ferro e nichel nel C954, agisce come rinforzante in queste leghe.
Tutte le boccole in bronzo-alluminio possono essere sottoposte a trattamento termico, aumentando ulteriormente la resistenza alla trazione.
✔ Boccole a manicotto in bronzo standard con prodotto in grafite
Boccole in bronzo fuso

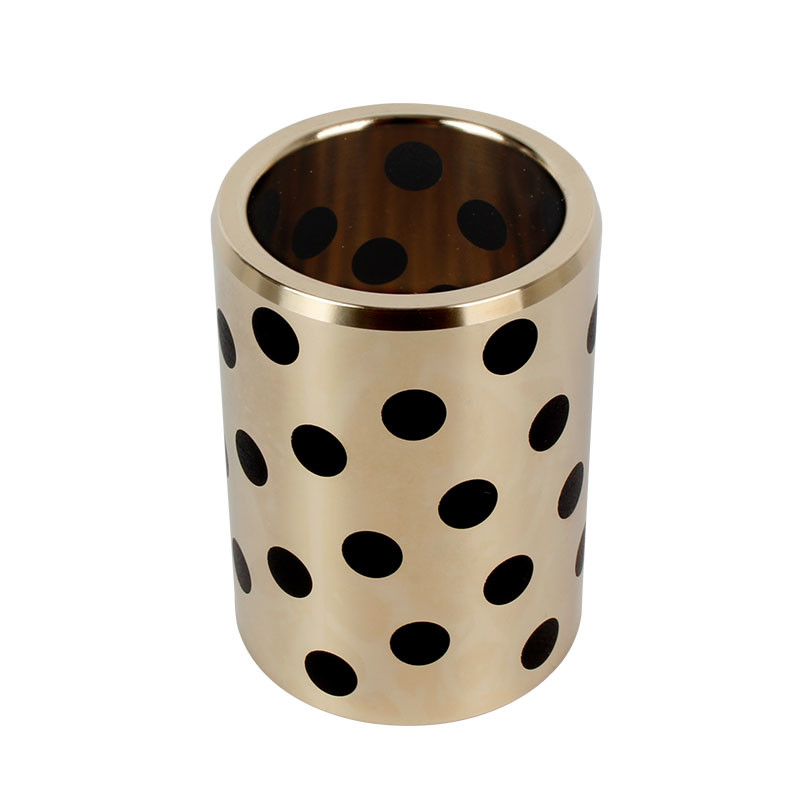

La boccola in bronzo-alluminio C95400 con grafite è un cuscinetto autolubrificante a base di rame per applicazioni con carichi pesanti, in cui sono incorporati tappi di lubrificante solido.
Caratteristiche della boccola in bronzo alluminio C95400
Le boccole autolubrificanti in bronzo con inserti in grafite sono ricavate da barre di bronzo colate in continuo.
Vengono poi fresati e tappati con tappi a base di grafite e lubrificante solido.
Boccole in bronzo
lega di rame ad alta resistenza come materiale di base, utilizzare condizioni in base a una certa proporzione della sua superficie di lavoro foro lavorato e riempire con un lubrificante solido.
La lega di rame ad alta resistenza offre un'elevata capacità di carico e il lubrificante solido può essere formato con un attrito inferiore. In condizioni asciutte progettiamo ....
Cuscinetti autolubrificanti metallici in bronzo massiccio con flangia
Cuscinetti in bronzo fuso di rame / Cuscinetti in bronzo flangiati
Boccole in bronzo flangiate VSB-50
boccola cuscinetto manicotto manicotto cuscinetto in ottone manicotto in ottone boccola boccola manicotto
1. Può funzionare senza alcun ol per un lungo periodo
2. Capacità di carico estremamente elevata, buona resistenza all'usura e minore attrito
3. Particolarmente adatto per basse velocità e carichi elevati
4. Adatto per movimenti alternativi, oscillanti o intermittenti in cui è difficile formare la pellicola d'olio
5. Buone caratteristiche di resistenza chimica e anticorrosione
6. Può essere utilizzato in un'ampia gamma di temperature da -40℃ a +300℃
Il materiale della flangia VSB-50 è realizzato in robusto metallo fuso a base di bronzo con speciali lubrificanti solidi incorporati.
Il metallo di base resiste a carichi elevati e i lubrificanti solidi garantiscono l'autolubrificazione.
Il cuscinetto mostraprestazioni eccellenti senza prelubrificazione in condizioni di temperatura estremamente alta/bassa a bassa velocità.
Questo materiale fornisce una soluzione di cuscinetti che non richiede manutenzione, in particolare per carichi elevati, movimenti intermittenti o oscillanti.
|
Grado |
50# |
50S1 |
50S2 |
50S3 |
650S5 |
|
Materiale |
CuZn25AI5Mn4Fe3 |
CuSn5Pb5Zn5 |
CuAl10Ni5Fe5 |
CuSn12 |
CuZn25AI5Mn4Fe3 |
|
Densità |
8 |
8.9 |
7.8 |
8.9 |
8 |
|
Durezza |
≥210 |
≥70 |
≥150 |
≥75 |
≥235 |
|
Resistenza alla trazione |
≥750 |
≥250 |
≥500 |
≥270 |
≥800 |
|
Resistenza allo snervamento |
≥450 |
≥90 |
≥260 |
≥150 |
≥450 |
|
Allungamento |
≥12 |
≥13 |
≥10 |
≥5 |
≥8 |
|
Coefficiente di espansione lineare |
1,9×10-5/℃ |
1,8×10-5/℃ |
1,6×10-5/℃ |
1,8×10-5/℃ |
1,9×10-5/℃ |
|
Temperatura massima |
-40~+300℃ |
-40~+400℃ |
-40~+400℃ |
-40~+400℃ |
-40~+300℃ |
|
Carico dinamico massimo |
100 |
60 |
50 |
70 |
120 |
|
Velocità massima (asciutto) |
15 |
10 |
20 |
10 |
15 |
|
N/mm²*m/s(Lubrificazione) |
200 |
60 |
60 |
80 |
200 |
|
Deformazione da compressione |
< 0,01 millimetri |
< 0,05 mm |
< 0,04 mm |
< 0,05 mm |
< 0,005 mm |
|
Prodotto n. |
Composizioni chimiche |
||||||||
|
VSB-50 |
Cu |
Zinco |
Tutto |
Per me |
Il mio |
Sì |
Non |
Senza |
Piombo |
|
60~66 |
22~28 |
5.0~8.0 |
2.0~4.0 |
2,5~5,0 |
<0.1 |
<0,5 |
<0,2 |
<0,2 |
|
Forme di cuscinetti disponibili in dimensioni standard
· Boccole cilindriche
· Boccole flangiate
· Piastre scorrevoli
Forme portanti realizzate su ordinazione:
forme standard in dimensioni speciali, rondelle reggispinta, rondelle reggispinta flangiate, semicuscinetti, forme speciali ottenute per stampaggio o imbutitura, design di cuscinetti personalizzati
Macchinari industriali generali e impianti industriali pesanti.
Industria degli stampi/matrici

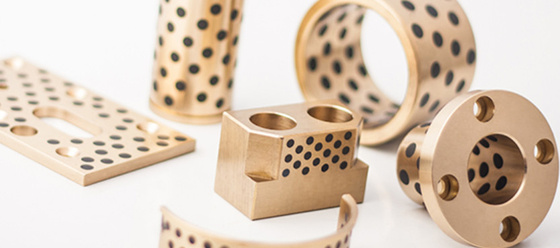

Forniamo tutti i tipi di blocchi scorrevoli autolubrificanti, manicotti di guida, cunei e altri prodotti per stampi per pneumatici di automobili, stampi a iniezione e matrici per stampaggio.
Dimensioni delle boccole in bronzo del cliente
