Le piastre di scorrimento o piastre di scorrimento VSB-11 Dry Sliding Bearing Strips sono progettate specificamente per movimenti oscillanti e rotatori. Queste strisce di cuscinetti sono realizzate in politetrafluoroetilene (PTFE), noto anche come ptfe, che possiede proprietà eccellenti come basso attrito, elevata resistenza chimica e tolleranza alle alte temperature.

Le strisce di cuscinetti a strisciamento a secco VSB-11 sono comunemente utilizzate in varie applicazioni industriali in cui sono coinvolti movimenti oscillanti o rotatori. Le loro proprietà di scorrimento a secco eliminano la necessità di lubrificazione, semplificando così la manutenzione e riducendo il rischio di contaminazione.

Le piastre di scorrimento presentano una superficie liscia che garantisce uno scorrimento costante e affidabile, anche sotto carichi elevati e temperature variabili. Sono anche leggere e facili da installare, il che le rende una scelta conveniente per un'ampia gamma di applicazioni.

Nel complesso, le piastre di scorrimento o piastre di scorrimento VSB-11 Dry Sliding Bearing Strips sono una soluzione efficace per supportare movimenti oscillanti e rotatori in vari contesti industriali.

Offriamo cuscinetti senza olio di alta qualità, boccole... Strisce di cuscinetti piani Materiale Cuscinetti a strisciamento SF-1B materiale di base in bronzo | Strisce VSB-11

Il cuscinetto a base di bronzo, il cuscinetto autolubrificante, il bronzo allo stagno è di alta sicurezza in fabbrica ed è particolarmente appropriato per ambienti ad alta temperatura in cui l'olio non è efficiente e in cui la macchina deve essere in condizioni di lavoro successive per lunghi periodi.
Questo è ampiamente utilizzato nell'industria siderurgica, come boccole per scanalature a rulli di macchine di colata continua, pompe per iniezione di cemento e trasportatori a vite per cemento. Può anche essere composto in un alloggiamento in acciaio o fabbricato in boccole flangiate che possono muoversi sia in direzione radiale che assiale.

Cuscinetto a base di bronzo, cuscinetto autolubrificante, bronzo allo stagno, manicotto del cuscinetto per l'industria metallurgica del ferro e dell'acciaio, manicotto del cuscinetto per la corsia di colata continua, cuscinetto per apparecchiature davanti al forno ad alta temperatura, manicotto del cuscinetto per pompa per iniezione di cemento e trasportatore a vite.

Il cuscinetto a base di bronzo è realizzato in bronzo allo stagno come matrice, polvere sferica di bronzo sinterizzato al centro, PTFE laminato sulla superficie e materiale di riempimento resistente alle alte temperature.
Ha un elevato fattore di sicurezza, nel lavoro continuo non può fermare i luoghi di riparazione e le alte temperature non possono essere rifornite di carburante in luoghi. Al momento, è stato ampiamente utilizzato nell'industria metallurgica del ferro e dell'acciaio, nel corridore di billette della macchina di colata continua, nelle apparecchiature del forno ad alta temperatura, nella pompa per iniezione di cemento e nel trasportatore a vite. Può essere combinato con la boccola in acciaio, può anche essere realizzato in flangia, per ottenere l'effetto di attrito della faccia terminale, del foro interno allo stesso tempo.

La pompa per iniezione è progettata per superare le carenze delle tecnologie esistenti di cui sopra, fornire una sorta di attrezzatura di riempimento per tubi interrati a pompa di calore geotermica che è comoda da trasportare, installare, utilizzare e utilizzare, facile da mantenere e riparare e in grado di soddisfare tutti i requisiti di riempimento per iniezione nella costruzione di applicazioni geotermiche per la protezione ambientale.

La testa della pompa della pompa per iniezione è composta principalmente dalla testa della pompa, dal cuscinetto, dal manicotto dell'albero, dal cuscinetto autolubrificante, dalla sede della valvola a sfera, dal coperchio della valvola di ingresso, dal coperchio della valvola di scarico, dalla sfera d'acciaio e così via. Per garantire la successiva iniezione senza intoppi, assicurarsi di pulire la pompa e il tubo dopo l'iniezione.

La parte rotante del supporto del ponte deve sostituire la piastra pura con lo strato resistente all'usura VSB-11 ispessito. Fino a 130 N/mm di requisiti di trasporto.

piastre di scorrimento o piastre di scorrimento

Parametri

Il materiale a base di bronzo SF-1B è realizzato in piastra di bronzo allo stagno come base, polvere sferica di bronzo sinterizzato al centro, superficie laminata e riempitivo resistente alle alte temperature. Ha un elevato fattore di sicurezza ed è particolarmente adatto per l'uso in luoghi in cui il lavoro continuo non può essere interrotto e dove non può essere rifornito di carburante ad alte temperature. Al momento, il materiale è stato ampiamente utilizzato nell'industria siderurgica, nella laminazione di billette di macchine di colata continua, nelle apparecchiature anteriori del forno ad alta temperatura, nella pompa per iniezione di cemento e nel trasportatore a vite. Può essere combinato con boccole in acciaio all'esterno o flangiate per ottenere l'effetto di attrito tra le facce terminali e i fori interni. La parte scorrevole del supporto del ponte deve sostituire la tavola pura con il prodotto di ispessimento dello strato di usura SF-1B. Soddisfare i requisiti di carico di 130 N/mm2.

Pressione di carico massima: 140 N/mm2

Coefficiente di attrito μ: 0,03~0,18

Intervallo di temperatura applicabile: -195 ° C ~ 300 ° C

Velocità di scorrimento massima: 5 m/s

Consentire il valore PV più alto (a secco): 4,3 N/mm2.m/s

Valore PV massimo consentito (olio): 50 N/mm2.m/s

Boccole cilindriche                                              Boccole a collare

Rondelle di spinta                                                           Strisce

Tabella dei contenuti
Informazioni sui materiali
Produzione di cuscinetti piani
Caratteristiche: informazioni sui materiali
Composizione del materiale
Modelli e tabelle delle dimensioni
Maggiori informazioni

Boccole PAP..  P11

 Rivestimenti flangiati PAF..  P11

Cuscinetto piano con supporto in bronzo polimerico VSB-11

Bronzo + Polvere di bronzo + /Fibra


· VSB-11
· Ottime prestazioni di usura e basso attrito su un'ampia gamma di carichi, velocità e temperature in condizioni di funzionamento a secco
· Adatto per applicazioni lubrificate
· Adatto per movimenti lineari, oscillanti e rotatori
· Il retro in bronzo offre una migliore resistenza alla corrosione in ambienti umidi/salini
· Adatto per funzionamento a secco, basso coefficiente di attrito, minore usura, buone caratteristiche di scorrimento, il film di trasferimento creato può proteggere la superficie metallica di accoppiamento, adatto per movimenti rotatori e oscillanti. Resistenza chimica molto elevata, basso assorbimento di acqua e gonfiore, esegue anche un'ottima funzione di lubrificazione, il supporto in bronzo fornisce la migliore resistenza alla corrosione rispetto a VSB-10.


1. /fibra spessore della miscela 0,01~0,03 mm, fornisce un eccellente film di trasferimento iniziale, che riveste efficacemente le superfici di accoppiamento del gruppo cuscinetto, formando un film di lubrificante solido di tipo ossido.
2. Spessore della polvere di bronzo sinterizzato 0,20-0,35 mm, fornisce la massima conducibilità termica lontano dalla superficie del cuscinetto, funge anche da serbatoio per il /Miscela di fibre.
3. Supporto in bronzo, fornisce una capacità di carico eccezionalmente elevata, eccellente dissipazione del calore e ottima resistenza alla corrosione.

· Materiale composito metallo-polimero
· Retro in bronzo + Sinterizzato in bronzo poroso +
· + Piombo

Microsezione

Dati tecnici

* A seconda delle condizioni operative

Forme di cuscinetti disponibili in dimensioni standard

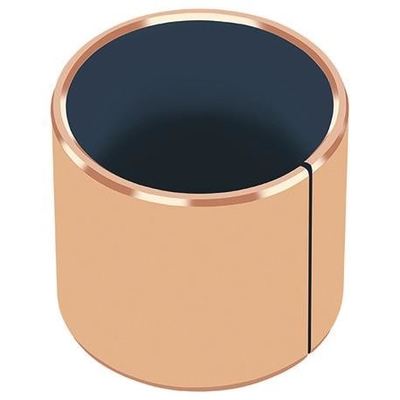

· Boccole cilindriche

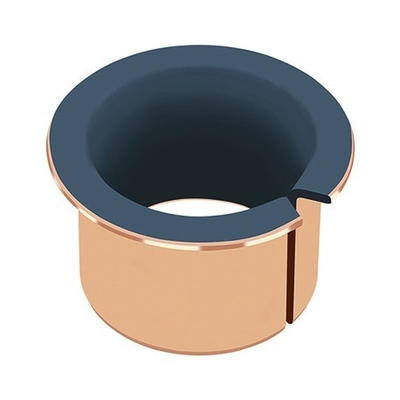

· Boccole flangiate
· Piastre di scorrimento

Forme di cuscinetti realizzate su ordinazione: forme standard in dimensioni speciali, rondelle di spinta, rondelle di spinta flangiate, semicuscinetti, forme speciali ottenute per stampaggio o imbutitura, design di cuscinetti personalizzati


Le applicazioni tipiche riguardano l'industria siderurgica, come boccole per scanalature a rulli di macchine di colata continua, pompe per iniezione di cemento e trasportatori a vite per cemento e così via. Conduce l'accumulo termico lontano dalle superfici dei cuscinetti.
3. Acciaio a basso tenore di carbonio. Impostando le fondamenta delle boccole, il retro in acciaio offre un'eccezionale stabilità, capacità di carico e caratteristiche di dissipazione del calore.
