• Rondelle di spinta

Dimensioni standard per rondella reggispinta esente da manutenzione


• Cuscinetti flangiati

Dimensioni standard per cuscinetti cilindrici lisci con flangia


• Cuscinetti cilindrici

Dimensioni standard per cuscinetti cilindrici lisci

Dati dell'applicazione

intervallo di temperatura -40 fino a +150 °C

lubrificato con grasso
valore PV max 2,8 MPa m/s
velocità di scorrimento massima 2,5 m/s
pressione superficiale max. stat. 120 MPa - din. 40 MPa

dilatazione termica 18 x 10-6 °C-1

coefficiente di attrito:

lubrificato con grasso μ = 0,06 fino a 0,2

Progettazione del cuscinetto

Montaggio consigliato

• albero f7
• alloggiamento H7
• cuscinetto secondo DIN ISO 3547-1 (ex DIN 1494)

A temperature superiori a 80 °C occorre tenere conto della dilatazione termica.

Materiale di accoppiamento

• rugosità superficiale Ra = 0,4 μm
• durezza minima > 200 HB

La serie di cuscinetti in bronzo avvolto trova ampia applicazione in numerosi settori.

Applicazione cuscinetto piano

• Impianti meccanici e ingegneria idraulica in acciaio
• Industria generale delle costruzioni meccaniche
• Impianti metallurgici e laminatoi
• Attrezzature per l'industria mineraria e per l'edilizia
• Attrezzatura antincendio

Cuscinetto liscio autolubrificante

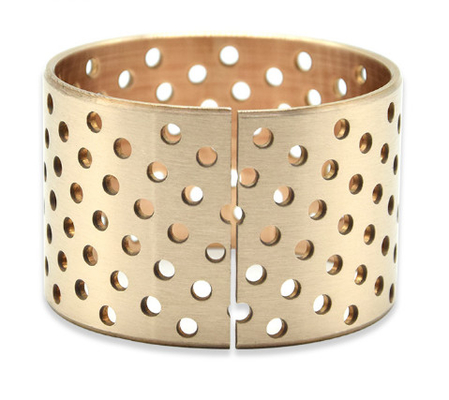

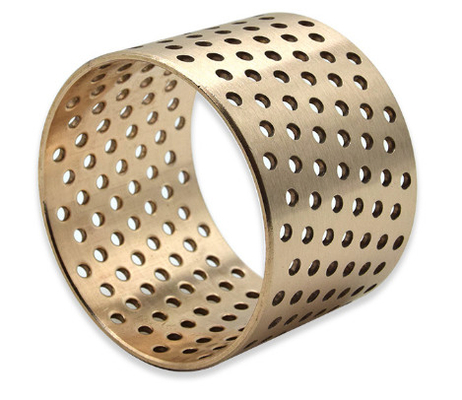

Cuscinetti a strisciamento in bronzo con fori per grasso, boccole cilindriche, boccole a manicotto in bronzo realizzate su ordinazione dalla Cina; realizzate in materiale Cusn8p (Din 17662); Din 1494 / Iso 3547;Bassa manutenzione; con lubrificazioneBuco.http://BRONZEGLEITLAGER.COM,

La Cina è specializzata nel commercio e nella produzione di cuscinetti scorrevoli in metallo e materiali plastici compositi, che spaziano dai cuscinetti scorrevoli in acciaio, bronzo, acciaio inossidabile o bimetallici alle boccole in metallo sinterizzato.

Disponibilità

Forme di cuscinetti disponibili in dimensioni standard
· Boccole cilindriche. Forme di cuscinetti realizzate su ordinazione: boccole cilindriche con dimensioni non standard, boccole flangiate, piastre di scorrimento, design di cuscinetti personalizzati.

Produzione speciale di boccole a manicotto in bronzo. Possiamo offrire dimensioni, forme, forme o lunghezze speciali su richiesta. Contattateci per un preventivo o maggiori informazioni.

Assemblaggio boccole

I cuscinetti sono destinati a essere pressati in un alloggiamento con tolleranza H7. Il diametro interno del cuscinetto scorrevole manterrà quindi la tolleranza H9.

Caratteristiche

– Capacità di carico extra elevata
– Buone proprietà lubrificanti
– Ampio intervallo di temperatura
– Facile da montare

Lubrificazione 092 boccola | Cuscinetti a strisciamento in bronzo con serbatoi di grasso

Cuscinetto avvolto in bronzo con tasche per l'olio (092 BOCCOLE CILINDRICHE)

Vsb-22 092 Boccole cilindriche

I cuscinetti sono avvolti da un bronzo omogeneo formato a freddo (CuSn8) con eccezionali proprietà del materiale. Le dimensioni standard sono dotate di intagli di lubrificazione a forma di diamante nella superficie del cuscinetto. Questi intagli servono come serbatoi di lubrificante per creare rapidamente una pellicola di lubrificazione all'inizio del movimento e quindi ridurre l'attrito di funzionamento. Il materiale è adatto per applicazioni di macchinari edili e agricoli.

Cuscinetti in bronzo e boccole a manicotto in bronzo realizzati inCuSn8con intagli di lubrificazione

Proprietà dei cuscinetti
