| Marchio: | VIIPLUS |
| Numero di modello: | Bronzine della grafite |
| MOQ: | Negoziabile |
| prezzo: | negoziabile |
| Condizioni di pagamento: | T/T |
| Capacità di approvvigionamento: | 7000000 pezzo/pezzi una settimana |

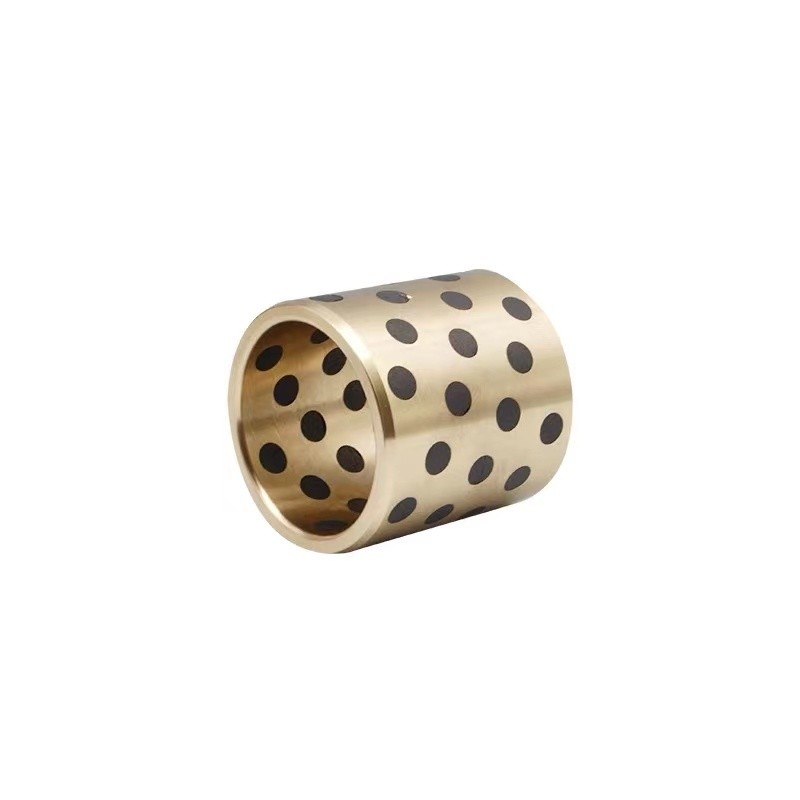

I cuscinetti a strato lubrificante solido Plain CuSn5Pb5Zn5 sono rinomati per la loro resistenza all'usura, offrendo durata e prestazioni eccezionali. Questi cuscinetti sono realizzati con un'esclusiva lega CuSn5Pb5Zn5, che incorpora un lubrificante solido per ridurre significativamente l'attrito e l'usura.
La resistenza all'usura di questi cuscinetti deriva dalla combinazione sinergica della loro composizione in lega e del lubrificante solido. La lega CuSn5Pb5Zn5 mostra eccellenti proprietà di lubrificazione e resistenza meccanica, mentre il lubrificante solido rilascia continuamente sostanze lubrificanti durante il funzionamento, creando un film lubrificante che minimizza il contatto metallo-metallo e, di conseguenza, l'usura.
Inoltre, i cuscinetti a strato lubrificante solido Plain CuSn5Pb5Zn5 vantano un'elevata capacità di carico e un'impressionante resistenza agli urti, consentendo loro di prosperare in vari ambienti industriali impegnativi. Sotto carichi elevati, alte velocità o temperature elevate, questi cuscinetti mantengono prestazioni stabili, garantendo il buon funzionamento di macchinari e attrezzature.
Grazie alla loro notevole resistenza all'usura e affidabilità, i cuscinetti a strato lubrificante solido Plain CuSn5Pb5Zn5 sono ampiamente utilizzati in numerose applicazioni industriali. Non solo migliorano la durata e l'affidabilità delle apparecchiature, ma contribuiscono anche a ridurre i costi di manutenzione e i tempi di inattività, generando così significativi benefici economici per le aziende.

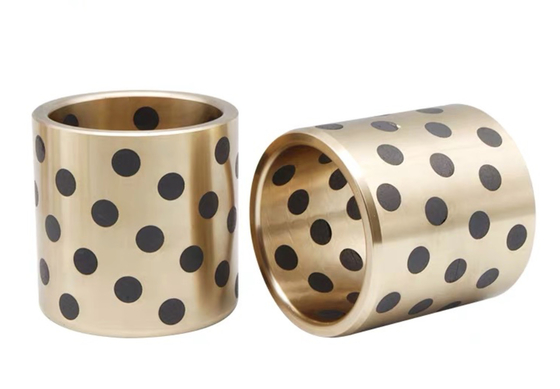

I cuscinetti piani a strato lubrificante solido sono realizzati con leghe di rame resistenti all'usura con inserti in lubrificante solido
Lubrificanti solidi
Lubrificanti solidi Caratteristiche Grafite+add Buone prestazioni di usura e stabilità chimica, limite di temperatura 400℃ Adatto per macchine generiche e in atmosfera +add Coefficiente di attrito più basso e buona lubrificazione con acqua, limite di temperatura 300℃ Adatto per lubrificanti ad acqua e acqua di mare, come le navi
Parametri tecnici
Grado JDB-1 JDB-2 JDB-22 JDB-23 JDB-24 JDB-25 JDB-1S Marchi internazionali GB1776-87 ZCuZn25
Al6Fe3Mn3ZCuSn6Zn6Pb3 ZCuAl10Fe3 ZCuSu10P1 Acciaio+ ZCuSn6Zn6Pb3 HT250 GCr15 ISO1338 internazionale GCuZn25
Al6Fe3Mn3GCuSn6Zn6Pb3 GCuAl10Fe3 - Acciaio+ CuSn6Zn6Pb3
Fe3Ni5- B1 Germania DIN G-CuZn25
Al5GB-CuSn5Zn5Pb5 GB-CuAl10Ni GB-CuSn10 Acciaio+ CuSn6Zn6Pb3Ni - 100Cr6 Giappone JIS HBsC4 BC6 AIBC3 BC3 BC6 FC250 SUJ2 American ASTM/UNS C86300 C83600 C95500 C90500 C83600 Class40 52100 British Standard(BS) HTB2 LG2 AB1 PB4 LG2 - -
Composizione e prestazioni dei materiali
Grado JDB-1 JDB-2 JDB-22 JDB-23 JDB-24 JDB-25 JDB-1S Composizione chimica CuZn25Al5Mn4Fe3 CuSn5Pb5Zn5 CuAl10Ni5Fe5 CuSn10Pb1 CuSn7ZnPb CuSn12Pb1 CuZn25Al5Mn4Fe3 Densità g/cm³ 8 8.9 7.8 8.9 8.8 8.9 8 Durezza HB ＞210 ＞70 ＞140 ＞80 ＞75 ＞95 ＞250 Resistenza alla trazione N/mm² ＞750 ＞200 ＞600 BC3 ＞270 ＞260 ＞800 Limite di snervamento N/mm² ＞450 ＞90 ＞260 C90500 ＞130 ＞150 ＞450 Allungamento % ＞12 ＞15 ＞10 PB4 ＞16 ＞8 ＞8 Coefficiente di espansione lineare 1.9X10-5/℃ 1.8X10-5/℃ 1.6X10-5/℃ 1.8X10-5/℃ 1.8X10-5/℃ 1.8X10-5/℃ 1.9X10-5/℃ Temperatura di esercizio ℃ -40~+400 -40~+400 -40~+400 -40~+400 -40~+400 -40~+400 -40~+150 Capacità di carico massima 100 60 50 70 70 70 120 Velocità lineare massima V 15 10 20 10 10 10 15 Valore PV massimo (lubrificazione) N/mm²*m/min 200 60 60 80 60 80 200 Deformazione da compressione permanente 300N/mm² ＜0.01mm ＜0.05mm ＜0.04mm ＜0.05mm ＜0.05mm ＜0.05mm ＜0.05mm
Vantaggi dei cuscinetti autolubrificanti senza olio
1. Nessuna lubrificazione con olio o meno lubrificazione con olio, adatta per luoghi di rifornimento o difficili da rifornire, può essere utilizzata in assenza di manutenzione o meno manutenzione;
2. Buona resistenza all'usura, piccolo coefficiente di attrito e lunga durata;
3. C'è una quantità appropriata di elastoplastica, può distribuire lo stress su una superficie di contatto più ampia, migliorare la capacità di carico;
4. Il coefficiente di attrito statico e dinamico è simile, che può eliminare il creep a bassa velocità, in modo da garantire la precisione di lavoro della macchina;
5. Può ridurre le vibrazioni, il rumore e l'inquinamento dei macchinari;
6. Il film di trasferimento può essere formato nel processo di funzionamento per proteggere l'albero di rettifica, senza il fenomeno di morso dell'albero;
7. Per i requisiti di durezza dell'albero di rettifica sono bassi, l'albero senza condizionamento può essere utilizzato, ridurre la difficoltà di lavorazione delle parti correlate;
8. Struttura a parete sottile, peso leggero;
9. La boccola può essere utilizzata in mezzi corrosivi.
La disposizione di questi depositi di lubrificante solido è adattata al movimento di scorrimento previsto. Servono, da un lato, a fornire il lubrificante al partner di scorrimento e, dall'altro, ad assorbire le particelle di sporco nel cuscinetto.
Il materiale standard per cuscinetti piani con lubrificante solido Per parti speciali, tuttavia, sono possibili anche altre leghe di rame su richiesta, ad es.
Il lubrificante solido utilizzato, a base di grafite e additivi, è idealmente adatto per l'uso generale e le atmosfere normali.
Per le applicazioni in cui i cuscinetti sono esposti ad acqua o acqua di mare, esiste uno speciale lubrificante solido a base di MoS2 e altri additivi.
| Abbreviazione del materiale | |||||
| Materiale di base | Ottone speciale | Rotguß (Rg7) | Alluminiobronzo (CuAl10Ni) | Bronzo (Gbz 12) | |
| CuZn25Al5Mn4Fe3 | CuSn5Pb5Zn5 | CuAl10Ni5Fe5 | CuSn12 | ||
| consentito carico del cuscinetto |
N/mm2 | 100 | 60 | 50 | 70 |
| max. velocità di scorrimento |
m/s | 0,25 | 0,17 | 0,33 | 0,17 |
| max. pv | N/mm2*m/s | 3,3 | 1,0 | 1,0 | 1,3 |
| densità | g/cm3 | 8.0 | 8.8 | 7.8 | 8.8 |
| durezza | HB | >210 | >70 | >150 | >80 |
| resistenza alla trazione | N/mm2 | >750 | >200 | >500 | >360 |
| Limite di elasticità | N/mm2 | >450 | >90 | >260 | >150 |
| deformazione | % | >12 | >15 | >10 | >8 |
Coefficiente di dilatazione termica |
ϑ | 19 * 10 -6 K -1 | 18 * 10 -6 K -1 | 16 * 10 -6 K -1 | 18 * 10 -6 K -1 |
| Intervallo di temperatura | °C | -40 a +300 | -40 a +400 | -40 a +400 | -40 a +400 |
| Coefficiente di attrito | µ | 0,03-0,20 | 0,03-0,20 | 0,03-0,20 | 0,03-0,20 |
Tutti i tipi di elementi scorrevoli possono essere forniti o prodotti su richiesta.
Vi preghiamo di contattarci per maggiori informazioni.
