Marchio: | bimetal SAE-797 SAE 48 SAE-799 bushings |
Numero di modello: | Cuscinetti normali senza piombo bimetallici di JF800 JF720 JF700 |
MOQ: | Negoziabile |
prezzo: | negoziabile |
Condizioni di pagamento: | T/T |
Capacità di approvvigionamento: | boccola bimetallica fondente, Cina, produttori, fornitori, fabbrica, auto all'ingrosso e metrico che |
La costruzione a parete sottile delle boccole a manicotto bimetalliche conformi a ROHS offre una soluzione compatta ed efficiente per gli assemblaggi di cuscinetti di precisione. Queste boccole sono progettate con una combinazione unica di materiali che possiedono un'eccellente resistenza all'usura e proprietà autolubrificanti.
Le boccole a manicotto bimetalliche sono composte da un supporto in acciaio con un rivestimento di un metallo più morbido e lubrificante come bronzo o lega di piombo. Questa combinazione garantisce elevata resistenza e durata, fornendo al contempo un funzionamento regolare e affidabile. Il design a parete sottile riduce ulteriormente le dimensioni e il peso complessivi delle boccole, rendendole adatte per applicazioni in cui lo spazio è limitato.
La conformità ROHS (Restriction of Hazardous Substances) garantisce che i materiali utilizzati nella produzione di queste boccole siano ecologici e privi di sostanze pericolose. Questo non solo riduce l'impatto ambientale dei prodotti, ma garantisce anche la conformità alle normative e agli standard internazionali.
Il processo di lavorazione di precisione assicura che le boccole soddisfino rigorose tolleranze dimensionali e requisiti di finitura superficiale. Questa precisione è fondamentale per applicazioni in cui sono necessari allineamento e adattamento precisi, come nelle trasmissioni automobilistiche, nei macchinari industriali e in altre apparecchiature di alta precisione.
Le dimensioni compatte e le prestazioni superiori di queste boccole a manicotto bimetalliche conformi a ROHS le rendono una scelta ideale per gli assemblaggi di cuscinetti di precisione. Forniscono un funzionamento regolare e affidabile con attrito e usura minimi, con conseguente maggiore durata e minori requisiti di manutenzione.
La costruzione a parete sottile consente un assemblaggio compatto di boccole a manicotto bimetalliche Rohs. Libertà di progettazione – personalizzabile per soddisfare esigenze specifiche di indentazione e forma. Boccola in bronzo e acciaio bimetallico su substrato in acciaio a basso tenore di carbonio di alta qualità, la superficie della lega di rame-piombo sinterizzata come faccia, a seconda delle condizioni e può essere lavorata utilizzando tutti i tipi di fori di raccolta o fori per l'olio nella superficie dello strato di lega. Cuscinetti metallici e bimetallici.
Cuscinetti bimetallici sono in grado di sopportare carichi pesanti e condizioni di carico d'urto.

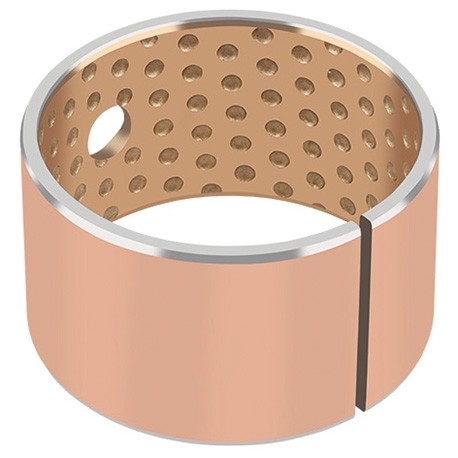

La superficie interna delle boccole bimetalliche può includere diversi tipi di canali, in modo da soddisfare i vari tipi di applicazioni e condizioni di lubrificazione in cui le boccole possono essere utilizzate.
Cuscinetti in bronzo.
Cuscinetti sinterizzati.
Anelli in acciaio.
I nostri cuscinetti autolubrificanti sono presenti sul telaio del meccanismo di traslazione, sugli elementi della carrozzeria e sui componenti idraulici. Include la lubrificazione bimetallica di cuscinetti volventi, cuscinetti autolubrificanti a base metallica e cuscinetti volventi in plastica autolubrificanti.
Questi cuscinetti hanno materiale sotto carico elevato, eccellente resistenza all'usura ed effetto antipolvere, e la tecnologia dei cuscinetti autolubrificanti consente cicli di manutenzione più lunghi, migliora l'utilizzo delle apparecchiature, riduce i costi di manutenzione.
VIIPLUS CHINA offre una selezione completa di boccole a manicotto per soddisfare le esigenze di ingegneria superficiale più esigenti del mondo.
Produciamo cuscinetti in metallo-polimero, cuscinetti ingegnerizzati, boccole in acciaio inossidabile composito rinforzato con fibre 316 o 304, cuscinetti in metallo e bimetallici e rivestimenti polimerici insieme a una gamma di assemblaggi di supporto, blocchi di boccole e piastre di spinta. Visita il nostro sito online tstar.com
PDF tecnicoCUSCINETTI PIANI BIMETALLICI E CUSCINETTI A MANICOTTO MADE IN...
Dati tecnici | |||||||
Dati | CUSCINETTI METALLICI BIMETALLICI | ||||||
SAE-797 | SAE-799 | DIN17670 | BS PB1 | CuSn6(2.1020) | SAE-783 | ||
o CuSn6Zn6Pb3 come strato di rivestimento. Il tipo più resistente di boccole bimetalliche e ampiamente applicato in molti campi. | 45~70 | CuPb6Sn6Zn3 | CuSn10 | CuSn6.5P | 30~40 | ||
Materiale | Acciaio+ | Acciaio+ | Acciaio+ | Acciaio+ | Acciaio+ | Acciaio+ | |
o CuSn6Zn6Pb3 come strato di rivestimento. Il tipo più resistente di boccole bimetalliche e ampiamente applicato in molti campi. | 45~70 | CuPb6Sn6Zn3 | CuSn10 | CuSn6.5P | 30~40 | ||
Durezza strato di lega HB | 80~120 | 38 | 65 | 65 | 65 | 30 | |
Carico dinamico massimo P N/mm² | Bi-Metal-930 | 130 | 130 | 130 | 130 | 100 | |
Velocità massima V m/s | Lubrificazione a grasso | 3.5 | 2.5 | 2.5 | 2.5 | - | - |
Limite PV massimo N/mm²·m/s | 2.8 | 2.8 | 2.8 | 2.8 | 2.8 | - | |
Coefficiente di attrito u | 0.05~0.10 | 0.05~0.15 | 0.05~0.15 | 0.05~0.15 | 0.05~0.15 | - | |
Velocità massima V m/s | 8 | 10 | 5 | 5 | 5 | 15 | |
Limite PV massimo N/mm²·m/s | Lubrificazione a olio | 10 | 10 | 10 | 10 | 10 | 8 |
Coefficiente di attrito u | 0.04~0.12 | 0.04~0.12 | 0.04~0.12 | 0.04~0.12 | 0.04~0.12 | 0.05~0.02 | |
Temperatura massima di esercizio ℃ | Lubrificazione a grasso | Bi-Metal-930 | Bi-Metal-930 | Bi-Metal-930 | Bi-Metal-930 | Bi-Metal-930 | Bi-Metal-930 |
Lubrificazione a olio | 250 | 250 | 250 | 250 | 250 | 250 | |
Conducibilità termica W/mk | 60 | 60 | 60 | 60 | 60 | 47 | |
Coefficiente di dilatazione lineare | 18×10-6/K﹣¹ | 19×10-6/K﹣¹ | 18×10-6/K﹣¹ | 18×10-6/K﹣¹ | 19×10-6/K﹣¹ | 18×10-6/K﹣¹ | |
Abbina l'asse | Durezza HRC | ≥53 | ≥45 | ≥53 | ≥53 | ≥53 | ≥270 |
Rugosità Ra | 0.32~0.63 | 0.32~0.63 | 0.16~0.63 | 0.32~0.63 | 0.16~0.63 | 0.16~0.6 |
— Aerospaziale
— Automobilistico
— Industriale
— Agricolo
— Edile
— Petrolio e gas
— Energia
— Potenza fluida
Vantaggio delle boccole bimetalliche
basso attrito, elevata resistenza all'usura
bassi coefficienti di attrito eliminano la
necessità di lubrificazione riducendo l'usura
e prolungando la durata.
Senza manutenzione
Ideale per applicazioni che richiedono una lunga durata
vita senza manutenzione regolare o funzionamento
condizioni con poca o nessuna lubrificazione.
Riduci i costi dell'albero eliminando la necessità
Costo del sistema inferiore
per l'indurimento e la lavorazione dei percorsi del grasso.
La costruzione compatta in un unico pezzo fornisce
risparmio di spazio e peso e semplifica
assemblaggio.
Ambientale
Le soluzioni senza grasso e senza piombo sono conformi
con normative ambientali sempre più rigorose come la direttiva RoHS per
apparecchiature elettriche ed elettroniche.
Profilo del cuscinetto bimetallico, la boccola bimetallica può essere personalizzata
Prezzo,Standard di alta qualità La boccola bimetallica SAE-797 è basata sull'acciaio e sinterizzata conCuPb10Sn10 o CuSn6Zn6Pb3 come strato di rivestimento. Il tipo più resistente di boccole bimetalliche e ampiamente applicato in molti campi. Questo tipo ha le migliori prestazioni nell'intervallo di boccole costruite in lega Cu-Pb. Pertanto ha un'ampia applicazione ed è più adatto per velocità medie e impatti elevati, ecc.
Lo specialista dei cuscinetti bimetallici con dimensioni di progettazione di produzione di materiali personalizzati
VIIPLUS ha dimostrato la sua vasta esperienza e know-how tecnico nella produzione e commercializzazione di boccole e unità di trasmissione per cuscinetti bimetallici. Approfitta di esperti che cercano la soluzione di cuscinetti a strisciamento perfetta per te, progettata per le tue applicazioni speciali.
Cuscinetto a strisciamento composito avvolto, acciaio/bronzo ramato o stagnato, DIN 1494 / ISO 3547, esente da manutenzione, con tasche di lubrificazione o design a scanalature
Cuscinetti metallici autolubrificanti esenti da manutenzione, boccole flangiate pompe a ingranaggi Boccola bimetallica e cuscinetto autolubrificante
Tipo di materiale | ||||
Specifiche della lega di bronzo | Durezza della lega di bronzo HB | Carico dinamico massimo consentito | Temperatura massima °C | Bi-Metal-800 |
CuPb10Sn10 o CuSn6Zn6Pb3 | 70~100 | 65 | 200 | Bi-Metal-720 |
CuPb24Sn4 | 45~70 | 38 | 200 | |
CuPb30 | 30~45 | 25 | 170 | Bi-Metal-20 |
AlSn20Cu | 30~40 | 30 | 150 | Bi-Metal-930 |
CuSn6.5P0.1 | 60-90 | 65 | 200 | |
Contatta il tuo rappresentante commerciale in Cina per selezione del prodotto e assistenza alla progettazione.
