Quando si discute della pompa a pistoni assiali e della bronzina radiale a strisciamento del supporto con un cuscinetto multistrato superiore, ci si riferisce a un tipo specifico di componente meccanico che svolge un ruolo cruciale nel buon funzionamento e nella durata di questi dispositivi.

Una pompa a pistoni assiali è un tipo di pompa volumetrica che utilizza pistoni che si muovono assialmente (in linea retta) per creare flusso di fluido. In tali pompe e motori, il supporto funge da struttura di supporto per vari componenti, tra cui la bronzina radiale a strisciamento.

La bronzina radiale a strisciamento è un elemento semplice ma essenziale che consente un movimento fluido e a attrito ridotto tra due parti. In questo caso, il cuscinetto superiore è un design multistrato, che in genere significa che è costituito da più strati di materiale progettati per ottimizzare la resistenza all'usura, la capacità di carico e, possibilmente, la conducibilità termica.

I cuscinetti multistrato spesso includono materiali come l'acciaio per la resistenza, il bronzo o altre leghe per la resistenza all'usura e, possibilmente, elastomeri o plastiche per lo smorzamento delle vibrazioni o la tenuta. La specifica combinazione di materiali e il design dipendono dai requisiti dell'applicazione, come la temperatura di esercizio, la pressione e il tipo di fluido.

Nel complesso, la combinazione della pompa a pistoni assiali e del supporto, della bronzina radiale a strisciamento e del cuscinetto multistrato superiore garantisce un funzionamento efficiente e affidabile del sistema. Una corretta manutenzione e lubrificazione sono fondamentali per massimizzare la durata di questi componenti.

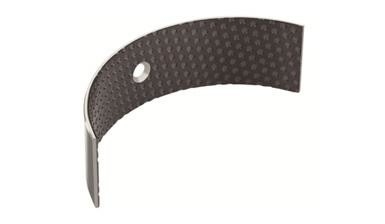

Cuscinetti a culla per pompe e motori a pistoni assiali Cuscinetti avvolti | Tecnologia dei cuscinetti a strisciamento

Boccola per pompa a pistoni assiali & cuscinetti del supporto motore

Soluzione per boccole
I requisiti tecnici e le funzioni specifiche dei cuscinetti a strisciamento in questa applicazione sono i requisiti più esigenti di qualsiasi componente idraulico ad alta potenza.Oltre a resistere all'intervallo di temperatura da - 50 ℃ a + 140 ℃, nonché all'ampia gamma di variazioni di viscosità del lubrificante, deve essere in grado di resistere a estremi carichi elevati velocità di oscillazione e condizioni di lubrificazione limite.

Una pompa a pistoni assiali è una pompa volumetrica che ha un certo numero di pistoni in una disposizione circolare all'interno di un blocco cilindri. Può essere utilizzata come pompa autonoma, motore idraulico o compressore del climatizzatore automobilistico.

Le pompe a pistoni assiali a cilindrata variabile sono utilizzate in molti settori di sistemi idraulici ad alta potenza, tra cui aerospaziale, automobilistico, macchine edili, macchine agricole, macchine utensili, ecc. Queste pompe forniscono un flusso variabile da zero alla capacità massima per gli attuatori del sistema. La variazione del flusso è realizzata dalla variazione della posizione del piatto oscillante

Ciò richiede che i cuscinetti forniscano elevata resistenza all'usura, affaticamento ed erosione del flusso
Cuscinetti compositi idrodinamici - vantaggi
Rispetto al cuscinetto in bronzo bimetallico, alta precisione; Il cuscinetto composito idrodinamico presenta i seguenti vantaggi:
Il PEEK (poli-chetone) viene aggiunto al rivestimento del cuscinetto per prolungarne la durata e fornire eccellente resistenza all'usura su un'ampia gamma di carichi, velocità e temperature.
L'aggiunta di (politetrafluoroetilene) al rivestimento del cuscinetto riduce l'attrito e migliora la risposta delle variazioni di portata per una maggiore efficienza
Materiale del cuscinetto senza piombo in conformità con la direttiva EVL e le normative RoHS

Requisiti di applicazione dei cuscinetti

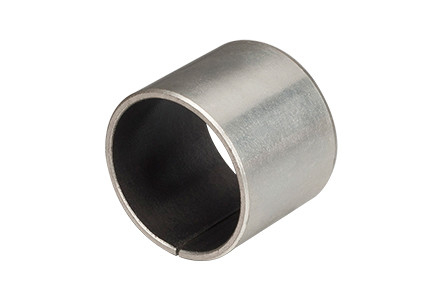

Cuscinetti avvolti
Cuscinetti autolubrificanti in acciaio al carbonio utilizzati lamiera di acciaio a basso tenore di carbonio di alta qualità come base, bronzo poroso sinterizzato come suo strato intermedio e il composto di e piombo come sua superficie. Offre la proprietà di buona autolubrificazione, bassa usura, basso attrito, buone caratteristiche di scorrimento, bassa rumorosità. È stato ampiamente applicato a varie posizioni di scorrimento meccanico, come macchinari tessili, macchinari da stampa, veicoli di transito a pressione idraulica, macchinari per il tabacco, strumenti ginnici e macchinari agricoli, ecc.

VSB-80 Cuscinetti compositi bimetallici

Guscio in acciaio con un rivestimento in bronzo al piombo per applicazioni lubrificate a olio. Questo materiale ha elevata capacità di carico e buone proprietà di affaticamento proprietà. È ampiamente utilizzato in applicazioni automobilistiche come compressori, scatole dello sterzo, servosterzo, cuscinetti a pedale, boccole per perni, perni del portellone, movimentazione meccanica e apparecchiature di sollevamento, motori idraulici, macchinari agricoli, ecc.

·

1.Lazer in bronzo sinterizzato: Buona resistenza all'usura ed eccellente capacità di carico.

2.Supporto in acciaio:Impostare le fondamenta delle boccole, il retro in acciaio fornisce eccezionale stabilità, capacità di carico e caratteristiche di dissipazione del calore.

Supporto in acciaio e rivestimento in bronzo al piombo
Acciaio + CuPb10Sn10 con rientranze


Questo materiale è raccomandato per essere utilizzato in condizioni di velocità media e carico medio con lubrificazione a olio o grasso. È ampiamente utilizzato per estremità di bielle motore, boccole per perni, rulli del sottocarro, occhielli per steli di cilindri idraulici di macchine edili e cuscinetti a snodo sferico di macchine agricole. Poiché questo materiale è con piombo, le parti specifiche non sono consentite per essere utilizzate in base a determinate leggi o regolamenti.


Dimensioni delle boccole bimetalliche
