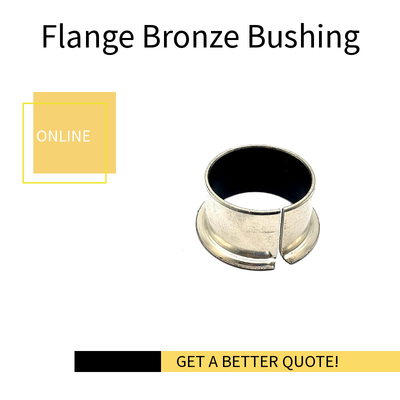

Il cuscinetto piatto a flangia della serie PAF P10 con acciaio placcato è un componente ad alte prestazioni progettato per fornire una rotazione fluida e affidabile con ridotto attrito.

Costruito con un cuscinetto semplice realizzato in materiale PAF P10, questo componente offre un'eccellente resistenza all'usura e durata, garantendo prestazioni durature anche a carichi e velocità elevati.Il supporto in acciaio rivestito di stagno aggiunge resistenza alla corrosione e migliora la resistenza e la stabilità complessiva del cuscinetto.

Il design a flange del cuscinetto fornisce un supporto e una rigidità aggiuntivi, consentendogli di gestire carichi più elevati e di resistere alla deformazione.migliorare l'efficienza della manutenzione.

Il cuscinetto piatto a fianco anti-friczione PAF P10 serie con acciaio placcato è adatto per una vasta gamma di applicazioni industriali, tra cui macchine, pompe, motori,e altre apparecchiature che richiedono una rotazione e un carico regolatiLa sua ingegneria di precisione, i materiali di alta qualità e le proprietà anti-friczione la rendono una scelta affidabile per applicazioni industriali che richiedono le migliori prestazioni e durata.

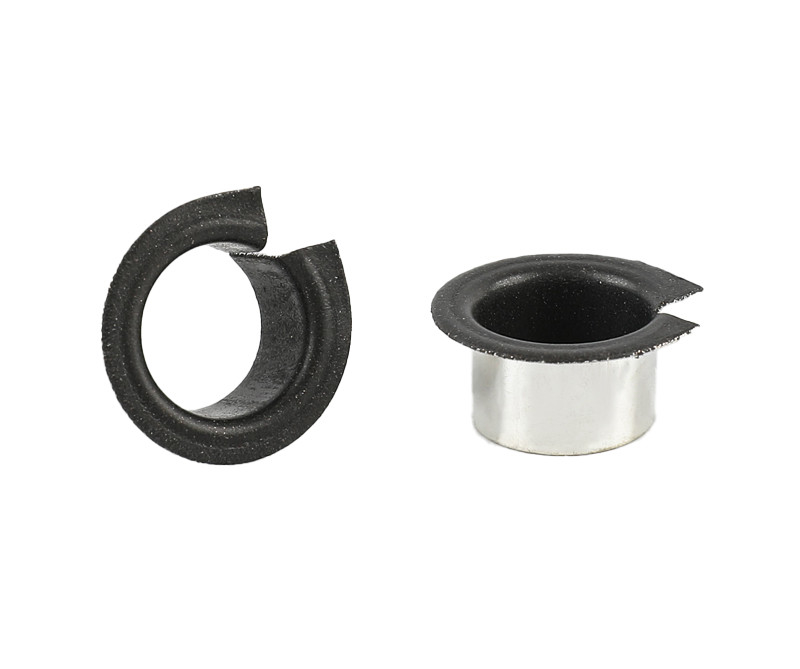

Flanchi a fiocco della serie PAF P10

PAF... P10 serie Flanged BushesLe buscate in PTFE sono adatte a funzionare a secco, hanno un basso coefficiente di attrito, una minore usura, buone caratteristiche di scorrimento, formano una pellicola di trasferimento in grado di proteggere la superficie metallica di accoppiamento,adatti a movimenti rotanti e oscillanti.

Pallettini di polimero piatti con flangeCapacità di carico elevata, priva di manutenzione

VIIPLUS è specializzata nella ricerca e sviluppo, nella produzione e nella vendita di cuscinetti autolubrificanti.cuscinetti rivestiti di bronzo, cuscinetti monometallici autolubrificanti e altri cuscinetti.

I cuscinetti piatti in polimero PTFE sono ideali per applicazioni concarichi elevati e velocità moderateLa cosa speciale di questi cuscinetti semplici è che sono privi di manutenzione.

Per i cuscinetti a piattaforma in polimero PTFE, un prerequisito importante è che funzionino in modo affidabile per un lungo periodo di tempo e non si guastino anche in condizioni di scarsa lubrificazione o di funzionamento a secco.

Materiale auto lubrificante per la crostazione in metallo-polimero composito

Acciaio + sinterizzatore di bronzo poroso + PTFE + piombo

• Le busse auto lubrificanti dell'Uri offrono un'offerta moltoBuone prestazioni di usura e basso attritosu una vasta gamma di carichi, velocità e temperature in condizioni di funzionamento a secco
• Materiale di busco adatto alle applicazioni lubrificate

Acciaio/PTFE, bronzo e acciaio sinterizzati

PTFE con supporto in bronzo di polimero metallico

Microssezione

Materiale auto lubrificante per la crostazione in metallo-polimero composito

• Strato scorrevole+PTFE+Piombo
• Sinter di bronzo poroso
• Sostituzione in bronzo

Prestazioni operative

Disponibilità

• Forme di cuscinetti disponibili in dimensioni standard: arbusti cilindrici, arbusti a fianco, piastre scorrevoli
• Altri materiali per la costruzione di macchine: forme standard in dimensioni particolari, lamine a spinta, lamine a spinta a flangia, semilaggeri, forme speciali ottenute per stampaggio o per tracciamento in profondità, disegni di cuscinetti su misura

Applicazioni

• Industria ­ Aeronautica, macchinari agricoli, macchinari da costruzione, macchinari per la movimentazione dei materiali, macchine per la trasformazione - metallo, plastica e gomma; macchinari per ufficio, attrezzature mediche e scientifiche,attrezzature di imballaggio, cilindri pneumatici e idraulici, pompe e motori, ferrovie e tram, macchine tessili, valvole, ecc.
• Altri ️ attrezzature marine e offshore, altre applicazioni in acqua o in ambiente esterno

L'assemblaggio di cuscinetti piatti antirrizione metallo-polimero Dimensioni e tolleranze secondo la norma ISO 3547 Specificazioni:È essenziale che sia utilizzato il corretto spazio libero di marcia e che sia il diametro dell'albero che il foro dell'alloggiamento siano finiti ai limiti indicati nelle tabelleIn condizioni di funzionamento a secco, qualsiasi aumento delle autorizzazioni fornite comporterà una riduzione proporzionale delle prestazioni.

grafico delle dimensioni della buscia

di buccia di flangia

Fatto su misura

Cuscinetti metrici e buste imperiali su ordinazione: forme di buste standard in dimensioni speciali, guarnizioni, forme speciali ottenute mediante stampaggio o disegno in profondità, disegni di buste personalizzati.

Cuscinetti per giornali di dimensioni metriche Cuscinetti guida per alberi realizzati su ordinazione dalla Cina √ Cuscinetti di sostegno in bronzo avvolto PTFE Cuscinetti autolubrificanti.Bronzo/PTFE in acciaio placcato, senza piombo; DIN1494 / ISO3547.http://bronzegleitlager.comLa gamma di prodotti comprende cuscinetti in acciaio, bronzo, acciaio inossidabile o bimetallici, nonché cuscinetti Bornze C86300,C93200, CNC, maniche personalizzate.

Soluzioni tribologiche metallo-polimeriche senza manutenzione per ambienti ad elevata domanda
Autolubricanti metallo-polimeri

Soluzioni di cuscinetti

FATE una citazione!

Descrizione del prodotto

con una lunghezza massima non superiore a 50 mmPTFEstrato scorrevole.

Caratteristiche

• ️Non deve essere utilizzato
• ¢ Basso coefficiente di attrito
• ️ cuscinetto universale
• Lunga durata di vita

Aree di utilizzo, ad esempio

Macchine per imballaggio, motori, turbine, pompe, carrelli elevatori ecc.

Forme e forme

Cuscinetti cilindrici semplici, cuscinetti a flangia, lavastoviglie, piastre scorrevoli.

Fabbricazione speciale

Su richiesta, possiamo offrire dimensioni di pollice, lunghezze speciali, cuscinetti scorrevoli. a disegno e vari strati di PTFE per diverse aree di utilizzo così come diversi supporti in acciaio,di bronzo o acciaio inossidabile, ecc..

Disponibile anche

con contenuto di piombo inferiore o uguale aPTFE, con una varietà diPTFE- miscele specializzate per varie industrie

Split Composto cuscinetto a scorrere a secco;acciaio placcato/rame /PTFE, senza piombo;DIN1494 / ISO3547;Senza manutenzione;Eccellente prestazione di scorrere e abrasione, adatta a vari tipi di movimento,elevata capacità portante, una forte capacità di adattamento su tutti i fronti.

La struttura del cuscinetto in polimero metallico è completamente omogenea, quindi tutte le proprietà: abrasione, resistenza, auto lubrificazione, basso coefficiente di attrito,la resistenza alle vibrazioni e ai carichi di scossa sono coerenti su tutto lo spessore della parete della bussola del cuscinetto.

VIIPLUS fornisce cuscinetti autolubrificanti e fornisce al cliente progetti di sistemi di cuscinetti che soddisfano o superano le loro specifiche.

Cuscinetti con supporto metallico

La cassa e i cuscinetti possono essere realizzati in un alloggiamento metallico.L'utilizzo di un rivestimento in Ptfe autolubrificante in un alloggiamento metallico produce un cuscinetto più rigido che richiede una distanza di marcia significativamente inferiore rispetto ad altri cuscinetti non metalliciOriginariamente sviluppato per soddisfare le esigenze dell'industria nucleare, questo progetto è ora specificato in molte altre applicazioni.

I cuscinetti Metric Journal, con supporto in bronzo a cucitura divisa, funzionano eccellentemente in qualsiasi pivot o applicazione di collegamento.differenziali, cerniere, pedali e molti altri punti di pivotamento.

Dati tecnici

• Cuscinetti a scorrere a secco di materie composite avvolte

• Bronzo / PTFE

• Non necessaria manutenzione

Proprietà

• Eccellente resistenza allo scivolamento e all'usura, per tutti i tipi di movimento, elevata capacità di carico, buona resistenza alla corrosione, non magnetica

Materiale

• Materiale di supporto Bronzo o acciaio

• Strato intermedio Bronzo sinterizzato

• PTFE a strato scorrevole

Proprietà materiali

• Capacità di carico specifico statico ≤ 200 [N/mm2]

• Capacità di carico specifico dinamica ≤ 140 [N/mm2] a velocità di scorrimento lenta

• Velocità di scorrimento ≤ 2,5 [m/s]

• Valore di attrito ***0,02 [μ] a 0,25 [μ]

• Distensione di temperatura ≈ 200°C a + 280°C

• Valore PV massimo1,8 [N/mm2 x m/s]

Dettagli della tolleranza

• Alloggi ØH7

• Bussaggio interno-Ø dopo il montaggioH9

• Tolleranza dell'albero da f7 a h8

Servizi di manutenzione

• è un cuscinetto a scorrere a secco con uno strato scorrente in PTFE.

Ampia gamma di applicazioni

• Costruzione di macchine e impianti, trasformazione tessile e macchine agricole, industria automobilistica

Caption

Le dimensioni speciali sono disponibili solo su richiesta.*Se si preferisce comunque utilizzare la lubrificazione, si prega di ricordare di lubrificare regolarmente il cuscinetto scorrevole
