Blocchetto verticale di Pilllow del cuscinetto sferico esterno che fa scorrere cuscinetto con la serie di Seat UCP | Blocchi della boccola & placchette di spinta

Blocchetto verticale di Pilllow del cuscinetto sferico esterno che fa scorrere cuscinetto con la serie di Seat UCP | Blocchi della boccola & placchette di spinta
Blocchetto verticale di Pilllow del cuscinetto sferico esterno che fa scorrere cuscinetto con la serie di Seat UCP | Blocchi della boccola & placchette di spinta Blocchetto verticale di Pilllow del cuscinetto sferico esterno che fa scorrere cuscinetto con la serie di Seat UCP | Blocchi della boccola & placchette di spinta Blocchetto verticale di Pilllow del cuscinetto sferico esterno che fa scorrere cuscinetto con la serie di Seat UCP | Blocchi della boccola & placchette di spinta

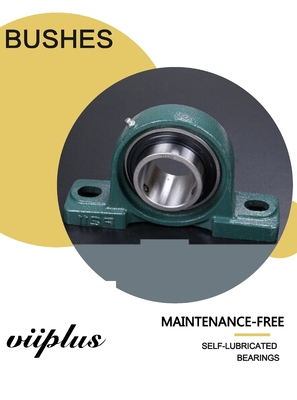

Grande immagine :  Blocchetto verticale di Pilllow del cuscinetto sferico esterno che fa scorrere cuscinetto con la serie di Seat UCP | Blocchi della boccola & placchette di spinta

Dettagli:
Luogo di origine: Produttore flangiato delle boccole
Marca: Met Garlock Bearings (GGB) China Bushing
Certificazione: DIN1709
Numero di modello: Tipo della boccola: Cuscinetti flangiati, di larghezza della flangia, materiale di PTFE
Termini di pagamento e spedizione:
Quantità di ordine minimo: Negoziabile
Prezzo: bearings metric sizes,thrust washers,flanged bearings Suppliers
Imballaggi particolari: i dettagli dell'imballaggio per la prestazione stabile hanno flangiato boccola
Tempi di consegna: 7 ~ 20 giorni
Termini di pagamento: TT in anticipo
Capacità di alimentazione: 100000 Pezzi/pezzo al giorno

Blocchetto verticale di Pilllow del cuscinetto sferico esterno che fa scorrere cuscinetto con la serie di Seat UCP | Blocchi della boccola & placchette di spinta

descrizione
Meterial: Acciaio al cromo Mercato principale: Europa America Africa Medio Oriente
Pacchetto: Cartoni, pallet di legno, pacchetto industriale Applicazione: Macchinario
Servizio: OEM offerto Tipo: Cuscinetto a sfera sferico del blocchetto di cuscino con il sedile
Evidenziare:

flanged sleeve bearing bronze

,

metric flanged sleeve bearing

Blocchetto di Pilllow che fa scorrere sopportando il blocchetto verticale del pilllow del cuscinetto sferico esterno con il sedile

Asse sferica dei blocchi della boccola e delle placchette di spinta con il sedile esterno fatto in porcellana


Il cuscinetto a sfera sferico esterno con il sedile è un cuscinetto a sfera profondo della scanalatura allargato anello interno con la doppia guarnizione e la sezione sferica sull'anello esterno
Un'unità del cuscinetto che consiste di un sedile del cuscinetto e di un sedile del cuscinetto. La misura sferica fra il cuscinetto ed il sedile del cuscinetto può realizzare concentrare automatico per compensare l'installazione
Errori causati tramite cattivo allineamento assiale, deviazione lunga del cuscinetto e deformazione del fondo dell'installazione.
Il cuscinetto a sfera sferico esterno con il sedile è compatto in struttura, facile da assemblare e smonta, adatto a supporto semplice, usato spesso in estrazione mineraria e gestione
Oro, agricoltura, industria chimica, macchinario del trasporto, ecc.

Definizione dei cuscinetti del blocchetto di cuscino: un blocco o una norma per sostenere un giornale (a partire da un'asse): Sopportare

Cuscinetto del blocchetto di cuscino


Un blocchetto di cuscino è un piedistallo usato per fornire il supporto per un albero rotante per mezzo dei cuscinetti compatibili & di vari accessori. Il materiale dell'alloggio per un blocchetto di cuscino è fatto tipicamente del ghisa o dell'acciaio fuso.

I cuscinetti di serie di UCP sono le serie di cuscinetti sferici metrici con i cuscinetti.



Cuscinetto sferico del blocchetto di Pilllow con il sedile: UCP, UCF, UCFL, UCT, UCFC UCPH, UCFA UCPA, UCFB, UCHA ed altro modella il cuscinetto a sfera sferico esterno completo è realmente una variante del cuscinetto a sfera profondo della scanalatura.

La sua caratteristica è che il suoi anello esterno e superficie esterna del diametro sono sferici, che possono essere inseriti nella superficie sferica concava corrispondente del sedile del cuscinetto per svolgere il ruolo di concentrare.

Durevolezza ad alta velocità di alta precisione alta



Cuscinetto a sfera sferico esterno con il sedile


Il cuscinetto sferico con il sedile è un genere di unità del cuscinetto che combina il cuscinetto di rotolamento ed il sedile del cuscinetto. La maggior parte dei cuscinetti sferici esterni sono fatti del diametro esterno dello sferico, con il sedile sferico del cuscinetto del foro installato insieme, varie forme strutturali, versatilità e buona intercambiabilità.


Allo stesso tempo, questo genere di cuscinetto nella progettazione inoltre ha un determinato grado di centralità, facile installare, con una doppia struttura del dispositivo di sigillamento, può lavorare nei cattivi stati. Il blocchetto del cuscinetto è fuso generalmente. I sedili comunemente usati sono sedile verticale (p), sedile quadrato (F), il sedile quadrato del capo (FS), dirige intorno al sedile (FC), il sedile del diamante (FL), il sedile dell'anello (C), sedile del cursore ecc (t).


Il cuscinetto sferico esterno con il sedile è diviso nel centro del cuscinetto ed il sedile del cuscinetto, in nome del centro del cuscinetto più il sedile del cuscinetto, quale con la vite di fissaggio UC205 sopportante sferico esterno con il sedile verticale chiamato UCP205. a causa di forte intercambiabilità del cuscinetto sferico con il sedile, il centro del cuscinetto può essere montato a volontà nel sedile del cuscinetto della stesse specificazione e forme differenti.



Serie dei cuscinetti del blocchetto di Pilllow

  1. Cuscinetto sferico esterno del blocchetto di Pilllow della palla con il sedile verticale
  2. Cuscinetto sferico esterno del blocchetto di Pilllow con il sedile quadrato
  3. Cuscinetto sferico esterno del blocchetto di Pilllow della palla con il sedile del diamante
  4. Cuscinetto sferico cilindrico del blocchetto di Pilllow della palla con il capo
  5. Cuscinetto sferico esterno del blocchetto di Pilllow della palla con il sedile anulare
  6. Cuscinetto sferico esterno del blocchetto di Pilllow della palla con il sedile del pattino
  7. Cuscinetto sferico esterno del blocchetto di Pilllow della palla con il sedile della sospensione
  8. Cuscinetto sferico esterno del blocchetto di Pilllow della palla con il sedile della sospensione
  9. Cuscinetto sferico esterno del blocchetto di Pilllow della palla con il sedile regolabile del diamante
  10. Cuscinetto sferico esterno del blocchetto di Pilllow della palla con il sedile della perforazione
  11. Cuscinetto sferico esterno del blocchetto di Pilllow della palla con altri sedili

UCP 204 205 206 207 208 209 210 203 UC201



Il cuscinetto del blocchetto di Pilllow gradua la Tabella secondo la misura

Tavola di specificazione di dimensione di cuscinetto con il sedile



Cuscinetto flangiato della manicaCuscinetto flangiato della manica



TIPO DIMENSIONE (millimetri) PESO
d D B S L J H H1 H2 A N N1 de chilogrammo
UCP201 12 47 31 12,7 127 95 30,2 62 14 38 13 19 M10 0,7
UCP202 15 47 31 12,7 127 95 30,2 62 14 38 13 19 M10 0,7
UCP203 17 47 31 12,7 127 95 30,2 62 14 38 13 19 M10 0,7
UCP204 20 47 31 12,7 127 95 33,3 65 14 38 13 19 M10 0,7
UCP205 25 52 34,1 14,3 140 105 36,5 71 15 38 13 19 M10 0,8
UCP206 30 62 38,1 15,9 165 121 42,9 83 17 48 17 23 M14 1,3
UCP207 35 72 42,9 17,5 167 127 47,9 93 18 48 17 23 M14 1,6
UCP208 40 80 49,2 19 184 137 49,2 100 18 54 17 23 M14 1,9
UCP209 45 85 49,2 19 190 146 54 106 20 54 17 23 M14 2,2
UCP210 50 90 51,6 19 206 159 57,2 114 21 60 20 26 M16 2,6
UCP211 55 100 55,6 22,2 219 171 63,5 126 23 60 20 26 M16 3,3
UCP212 60 110 65,1 25,4 241 184 69,8 138 25 70 20 26 M16 4,6
UCP213 65 120 65,1 25,4 265 203 76,2 151 27 70 25 31 M20 5,9
UCP214 70 125 74,6 30,2 266 210 79,4 157 27 72 25 31 M20 6,6
UCP215 75 130 77,8 33,3 275 217 82,6 163 25 74 25 31 M20 7,4
UCP216 80 140 82,6 33,3 292 232 88,9 175 30 78 25 31 M20 9
UCP217 85 150 85,7 34,1 310 247 95,2 187 32 83 25 31 M20 11
UCP218 90 160 96 39,7 327 262 101,6 200 33 88 27 33 M22 13
UCP220 100 180 108 42 380 308 115 225 40 95 30 38 M24 16
UCP305 25 62 38 15 175 132 45 85 15 45 17 20 M14 1,4
UCP306 30 72 43 17 180 140 50 95 18 50 17 20 M14 1,8
UCP307 35 80 48 19 210 160 56 106 20 56 17 25 M14 2,8
UCP308 40 90 52 19 220 170 60 116 22 60 17 27 M14 3
UCP309 45 100 57 22 245 190 67 129 24 67 20 30 M16 4,1
UCP310 50 110 61 22 275 212 75 143 27 75 20 35 M16 5,8
UCP311 55 120 66 25 310 236 80 154 30 80 20 38 M16 7,4
UCP312 60 130 71 26 330 250 85 165 32 85 25 38 M20 9,4
UCP313 65 140 75 30 340 260 90 176 33 90 25 38 M20 10
UCP314 70 150 78 33 360 280 95 187 35 90 27 40 M22 12
UCP315 75 160 82 32 380 290 100 198 35 100 27 40 M22 14
UCP316 80 170 86 34 400 300 106 210 40 110 27 40 M22 18
UCP317 85 180 96 40 420 320 112 220 40 110 33 45 M27 20
UCP318 90 190 96 40 430 330 118 235 45 110 33 45 M27 24
UCP319 95 200 103 41 470 360 125 250 45 120 36 50 M30 29
UCP320 100 215 108 42 490 380 140 275 50 120 36 50 M30 35
UCP321 105 225 112 44 490 380 140 280 50 120 36 50 M30 35
UCP322 110 240 117 46 520 400 150 300 55 140 40 55 M33 45
UCP324 120 260 126 51 570 450 160 320 65 140 40 55 M33 55
UCP326 130 280 135 54 600 480 180 355 75 140 40 55 M33 72
UCP328 140 300 145 59 620 500 200 390 75 140 40 55 M33 89





Il cuscinetto di UCP inoltre è conosciuto come cuscinetti sferici del sedile del cavo verticale della cima, alcuni generi di cuscinetti con i cuscinetti sferici del sedile della nella forma più classica e maggior parte più comunemente usata, adatti a tutto il parallelo di superficie del dispositivo di trasmissione e dell'asse e dell'installazione al meccanico. Etichetta nazionale: GB/T7810


Nota:


1. Le dimensioni globali di ucp201-ucp203 nella tavola sono le stesse;
2. UCP201 ha un diametro di 12, UCP202 ha un diametro di 15 e UCP203 ha un diametro dei diametri 17.All sopra UCP204 è moltiplicato per le ultime due cifre da 5. per esempio, UCP204 ha un diametro di 20mm e UCP205 ha un diametro di 25mm.
3. Il primo numero dopo che UCP sta sopportando la serie, 2 è serie leggera e 3 sono serie pesanti.
